航空喷气式发动机涡轮风扇结构设计

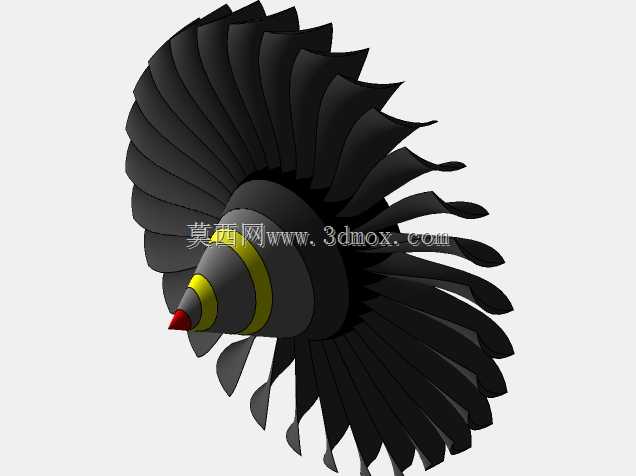

该涡轮风扇是航空喷气式发动机前端核心进气做功部件，主要应用于民用干线客机、军用喷气式战机的大涵道比涡扇发动机进气段，承担着发动机进气增压、将吸入气流的动能部分转化为压力能的核心作用，是决定发动机推进效率、燃油经济性与推力输出水平的关键结构件。在实际工况中，该部件处于发动机最前端进气道后方，高速旋转过程中会将大流量来流进行初步压缩，一部分气流进入外涵道直接产生推力，另一部分气流压入核心机参与燃烧做功，其气动效率直接影响整台发动机的推重比与巡航油耗表现。从功能特性来看，该风扇采用宽弦大扭角叶片设计，每片叶片沿叶高方向呈现连续的气动扭角变化，从叶根到叶尖的翼型截面持续适配不同线速度下的气流攻角，避免不同半径位置的气流出现分离失速，保证在高转速工况下仍能维持稳定的进气效率，同时叶片前缘做了圆滑过渡修型，能够降低来流冲击带来的气动噪声与结构振动，提升高亚音速巡航状态下的运行稳定性。在设计思路上，该结构优先匹配大涵道比发动机的进气需求，整体采用轮盘与叶片一体化的布局逻辑，中心整流锥采用分段式流线型设计，锥面带有环形标识条，前端尖锐结构能够将正面来流平滑导向四周的叶片通道，避免中心区域出现气流滞止形成涡流损失；叶片沿轮盘周向均匀排布，叶尖位置预留了与机匣内壁匹配的安装间隙边界，既保证高速旋转时不会与机匣发生刮蹭，又能尽可能减小叶尖间隙带来的气流泄漏损失，轮盘的安装端面预留了与低压压气机轴连接的定位接口，能够满足发动机转子系统的同轴度装配要求。从安装边界来看，该风扇整体为回转类结构，径向尺寸以轮盘中心为轴线均匀分布，轴向安装长度从整流锥前端到轮盘后安装面保持紧凑的尺寸比例，能够适配发动机进气道的内部安装空间，叶片的最大外轮廓直径与发动机进气道的内壁直径保持合理的间隙配合，装配时可通过轮盘中心的定位孔与转子轴实现快速同轴定位，不需要额外的转接结构即可完成与后续压气机段的对接，整体结构在满足气动性能要求的同时，兼顾了转子系统的动平衡特性，能够降低高速旋转时的不平衡振动量，延长发动机转子部件的服役寿命。
