涡轮喷气发动机变构型燃烧室结构

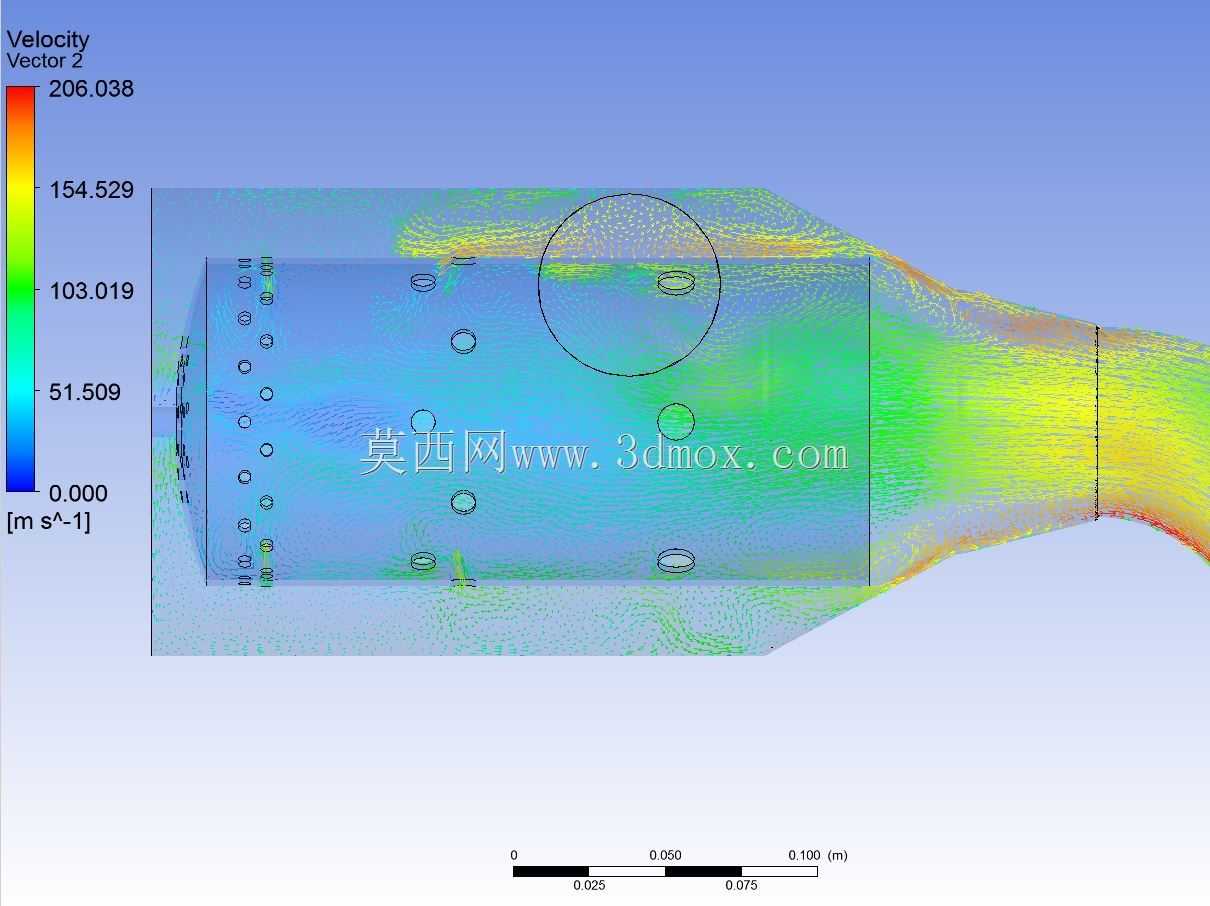

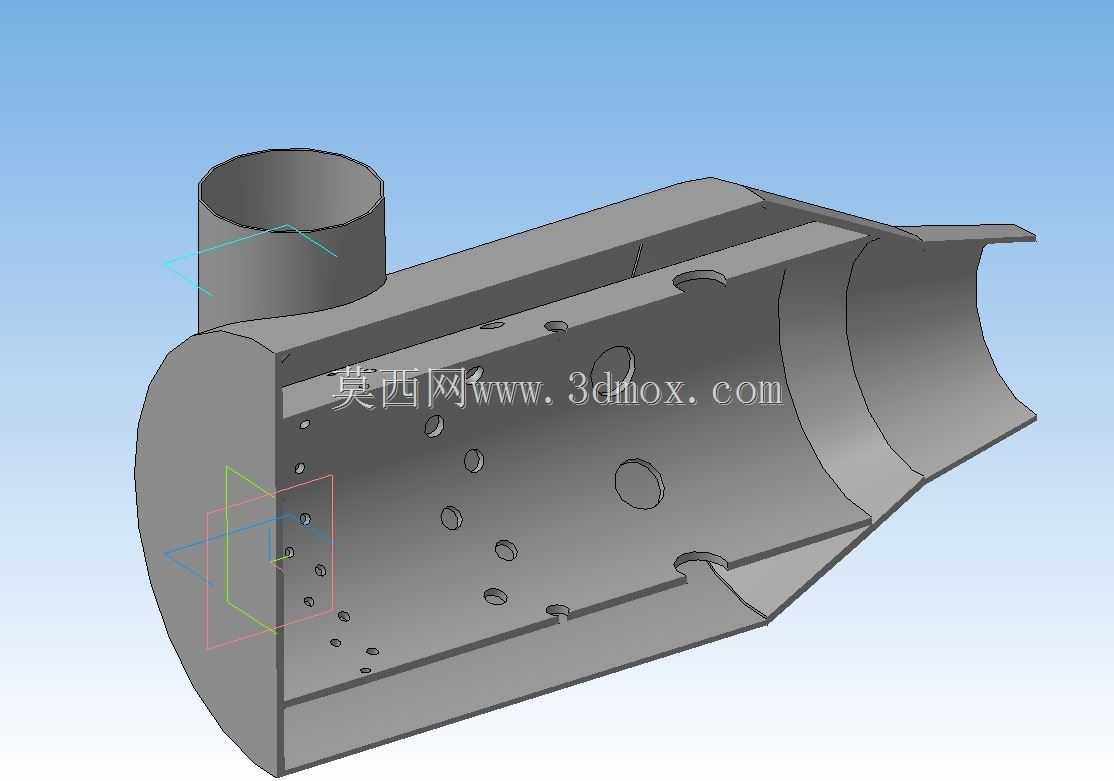

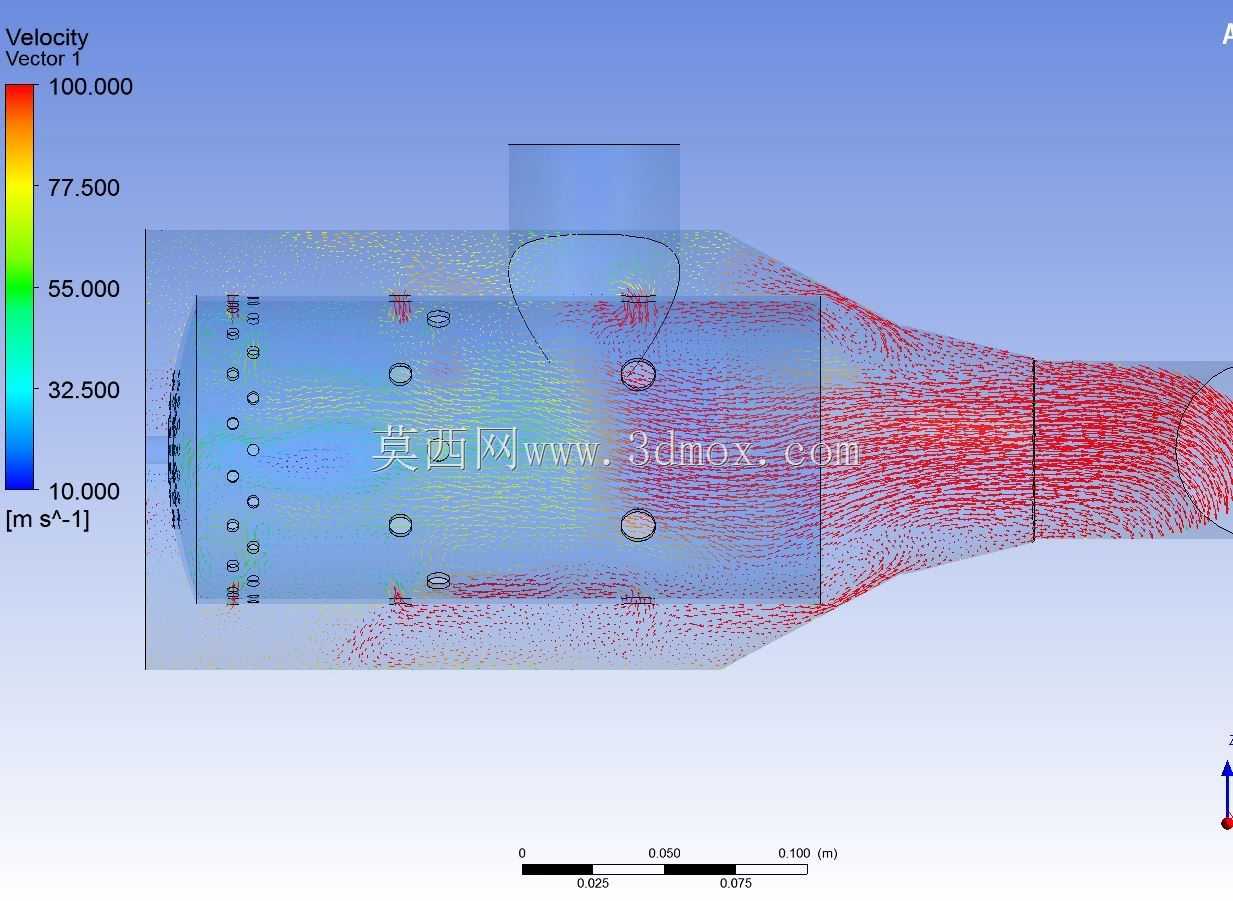

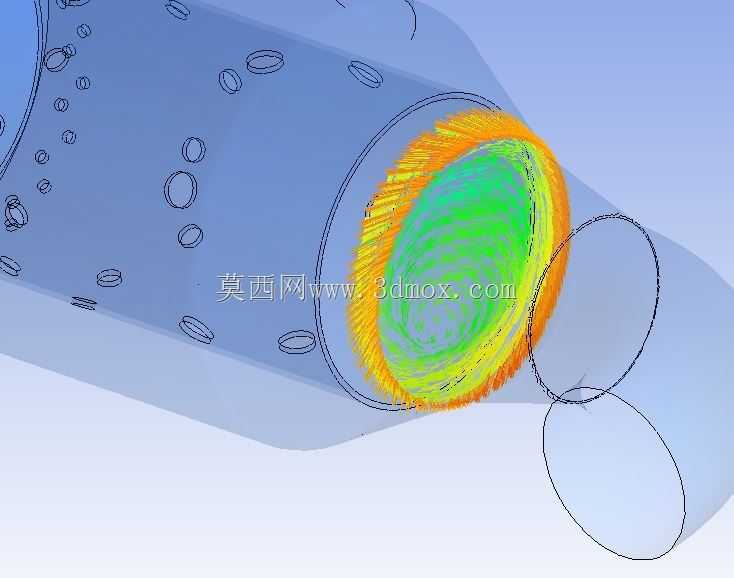

该结构为涡轮喷气发动机核心燃烧区段的变构型设计，主要应用于小型航空动力、航改型小型燃气轮机以及微型推进动力系统的核心做功区段，是燃料化学能转化为高温燃气动能的核心承载部件，直接决定整套动力装置的燃烧效率、推力输出稳定性与工作寿命。从实际用途来看，该部件承担着高压压气机来流与雾化燃油的充分混合、稳定组织燃烧、将高温高压燃气整流导向涡轮导叶的核心作用，区别于常规定结构燃烧室，该变构型设计可适配不同工况下的进气流量、燃油喷射速率变化，在慢车、巡航、加力等不同工作状态下均能维持稳定的燃烧焰面，避免出现熄火、局部过热烧蚀、燃烧不完全导致的排放超标与推力损耗问题。从功能特性来看，该结构采用单侧径向进气、轴向排气的流道布局，筒体表面分布的多组不同孔径的通孔，分别承担一次进气补氧、二次气流掺混降温、冷却气膜形成、点火器与燃油喷嘴安装定位的功能，筒体端部的弧形封头结构可对来流形成缓冲导流，降低进气直冲焰面导致的焰面偏移风险，出口端的异型收口结构可对燃烧后的高温燃气形成预旋整流，让燃气以更均匀的流速与温度场进入后续涡轮区段，降低涡轮叶片承受的热冲击与气动冲击。从设计思路来看，该结构在方案阶段就同步结合CFD流场分析进行迭代，首先根据目标推力等级确定燃烧室的总容积，保证燃料在筒体内有足够的驻留时间实现完全燃烧，再根据不同工况下的油气比参数，确定各排进气孔的孔径、孔位排布与倾斜角度，让一次进气直接穿透油雾区域形成高效的油气掺混，二次进气沿筒壁形成均匀的冷却气膜，将筒壁工作温度控制在材料耐受范围内，同时避免冷却气流过度干扰核心燃烧区的焰面稳定。从外形尺寸与安装边界来看，该结构整体为卧式筒体布局，顶部的径向圆柱接口为压气机来流的进气连接端，可与上游压气机机匣的对应接口直接对接安装，筒体整体的外轮廓尺寸适配小型涡喷发动机的整机安装舱段，表面的安装孔位可直接与发动机外壳、燃油喷嘴组件、点火装置、温度压力传感器进行定位装配，出口端的异型轮廓与涡轮导叶段的安装接口完全匹配，无需额外加装转接段即可完成整机组装，整体安装边界紧凑，可有效压缩整套动力装置的径向与轴向尺寸，适配小型飞行器、小型分布式能源机组的紧凑安装空间需求。
