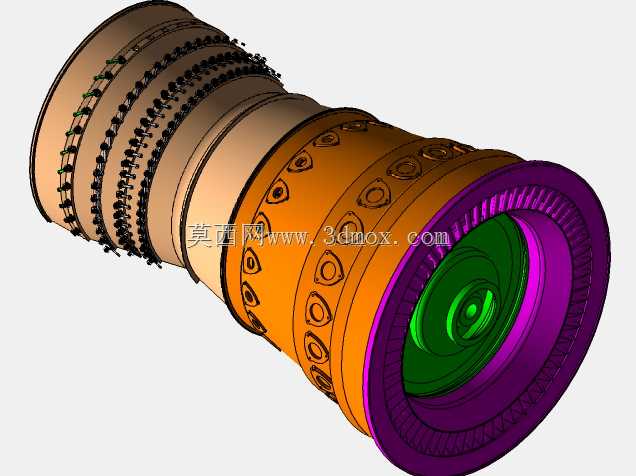

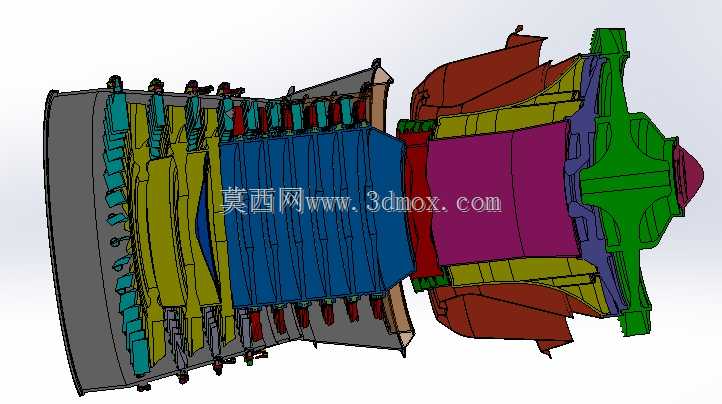

民用CFM56航空发动机核心组件结构

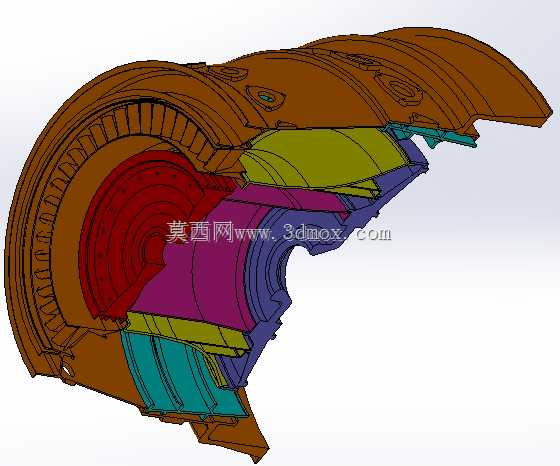

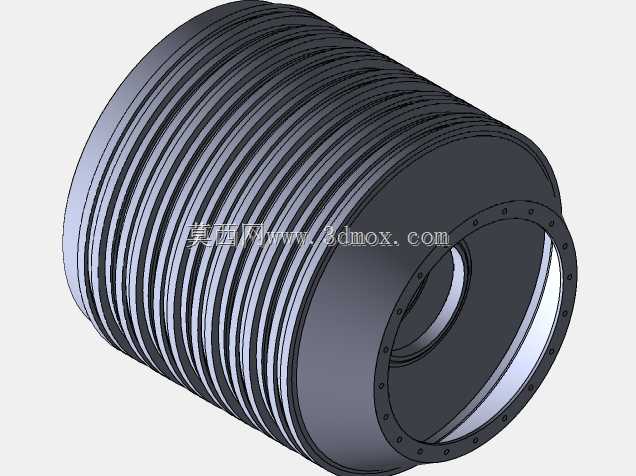

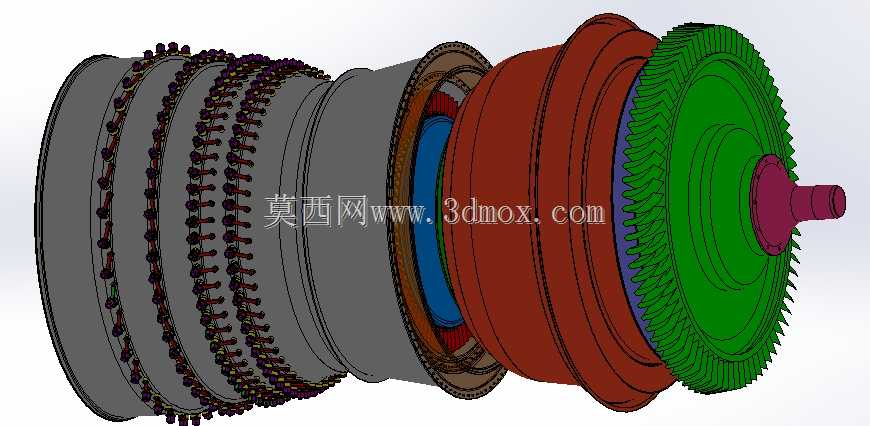

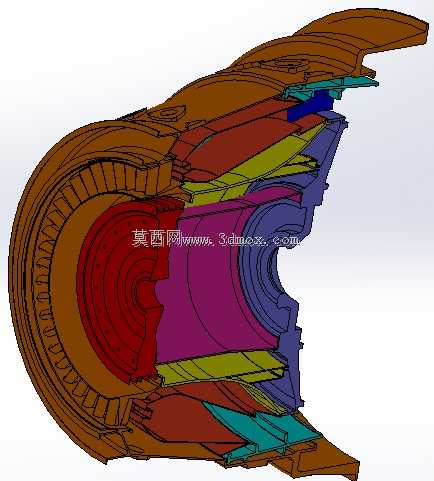

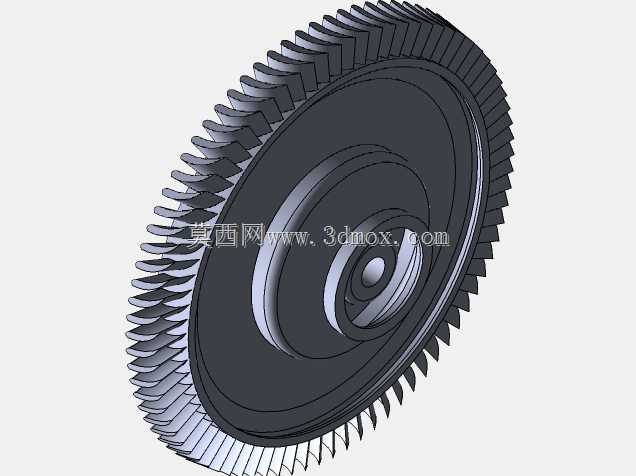

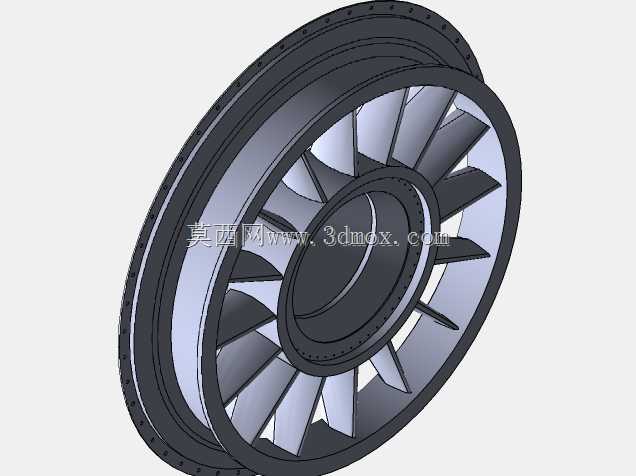

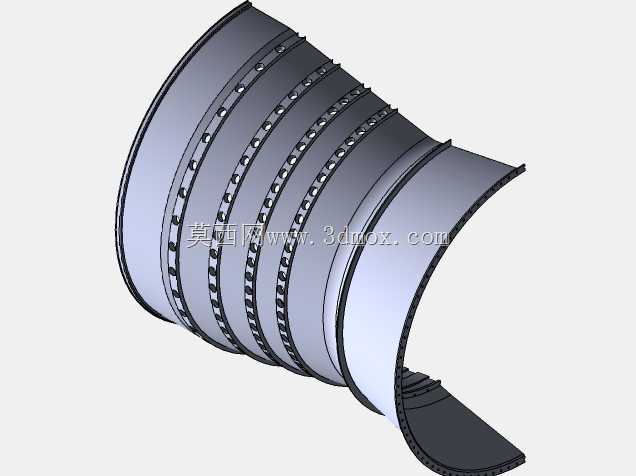

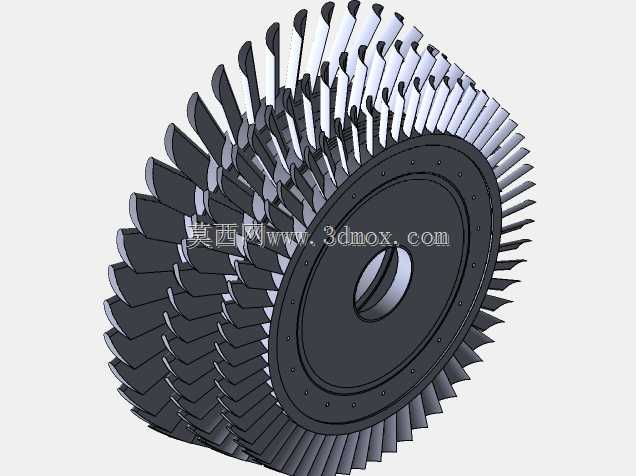

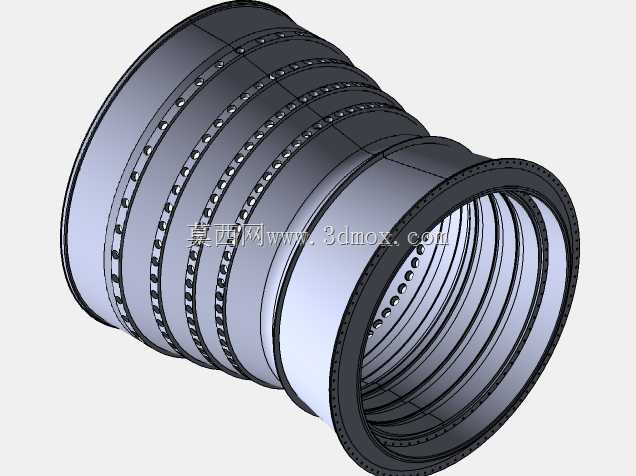

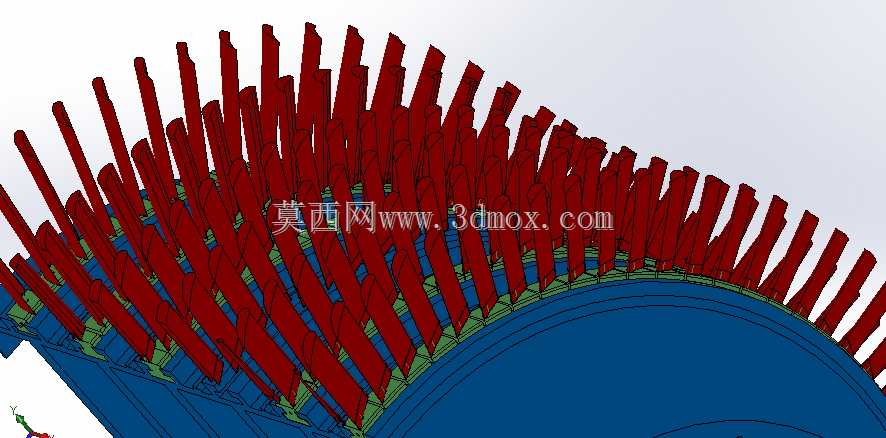

该核心组件是民用大涵道比涡扇发动机的核心做功单元，广泛应用于单通道干线民航客机的动力系统中，承担整台发动机空气压缩、燃油燃烧、能量转换的核心功能，是为客机提供推进推力的核心来源，直接决定发动机的推力输出、燃油效率与运行稳定性，适配民航客机长航程、高频次起降、高可靠性的运行需求，可在万米高空的低温低压环境下持续稳定输出动力，保障航班运行的安全与效率。从功能特性来看，该核心组件集成了九级可变叶片结构、高压压气机转子叶片单元、环形燃烧室总成、单级高压涡轮模块，其中九级可变叶片可根据发动机不同运行工况调整叶片安装角，在发动机启动、怠速、爬升、巡航等不同阶段优化进气气流角度，避免压气机喘振，拓宽发动机稳定工作边界；高压压气机转子叶片逐级对流入的空气进行压缩，将空气压力提升至满足燃烧需求的水平，叶片型线经过气动优化，可在高转速下实现高效的动能到压力能转换，降低气流流动损失；环形燃烧室可将高压空气与雾化燃油充分混合，组织稳定的燃烧反应，将燃油化学能转化为高温高压燃气的热能，燃烧室壁面采用气膜冷却结构设计，可在高温燃气环境下保证结构强度与使用寿命；单级高压涡轮可将高温高压燃气的热能转化为旋转机械能，驱动高压压气机与附属附件运转，涡轮叶片采用耐高温合金适配的气动外形，可承受高温燃气的持续冲刷。从设计思路来看，该核心组件采用单元体模块化设计思路，各功能段之间采用精密止口定位与螺栓连接结构，既保证装配阶段的同轴度精度，也便于后续维护阶段的单元体拆换，降低运维成本；整体流道采用收敛-扩张的气动型线设计，匹配空气从压缩到燃烧膨胀的全流程流场需求，各叶片排之间的轴向间隙经过反复迭代优化，既避免转动件与静子件发生碰磨，也尽可能降低气流泄漏损失，提升组件整体工作效率。从安装边界来看，该核心组件前端对接风扇段与低压压气机单元，后端对接低压涡轮与排气单元，外围预留了燃油管路、滑油管路、冷却空气管路、传感器线束的安装接口，径向尺寸适配发动机短舱的内部安装空间，轴向连接法兰的孔位与相邻单元完全匹配，可实现整台发动机的快速总装，组件整体的动平衡精度满足航空发动机高转速运转的要求，可在每分钟上万转的工作转速下保持极低的振动水平，保障发动机长期稳定运行。
