汽车悬架用多片式钢板弹簧三维设计

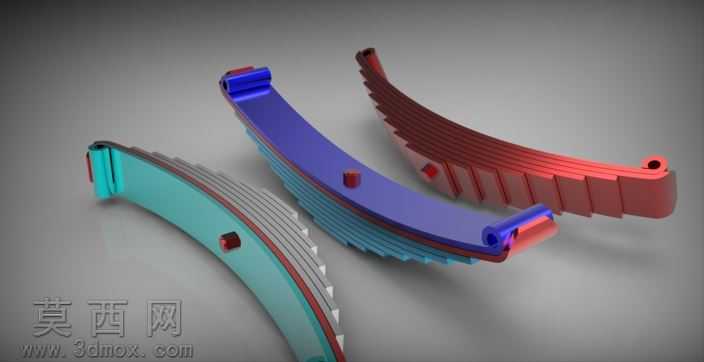

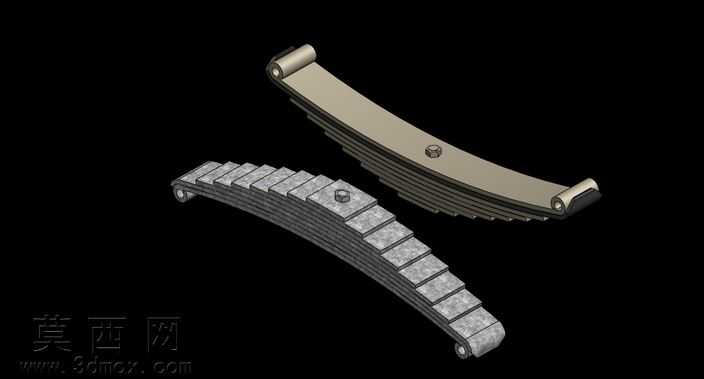

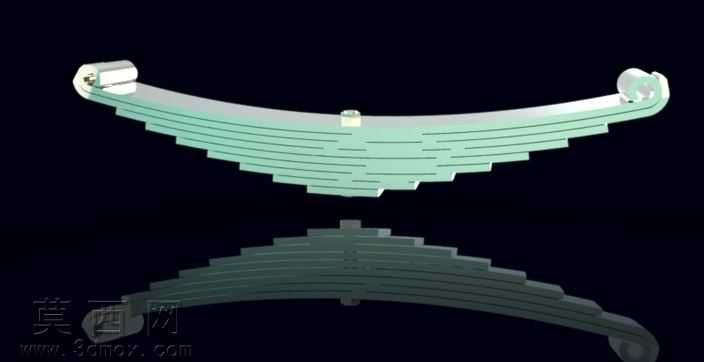

本次三维设计围绕汽车悬架系统所用的多片式钢板弹簧展开，依托三维建模软件完成全参数化建模流程，首先根据钢板弹簧的实际工作载荷与安装尺寸确定基础参数，明确主簧、副簧的片数、各片的曲率半径、片厚、片宽以及两端卷耳的结构尺寸。建模过程中优先绘制单片弹簧的基础轮廓草图，通过拉伸特征生成单片簧片的基础实体，针对不同长度的簧片依次完成参数调整与实体创建，重点处理簧片两端的卷耳结构，通过扫描、切除等特征完成卷耳的通孔与过渡圆角设计，保证卷耳与安装销的配合精度。完成所有单片簧片建模后，按照实际装配关系进行叠合装配，添加同轴、面接触等配合约束，还原多片钢板弹簧叠装后的真实形态，同时对簧片之间的接触间隙进行合理设置，匹配实际产品的装配公差要求。材质渲染阶段，针对不同应用场景的钢板弹簧赋予差异化材质，主受力簧片采用高应力弹簧钢材质，调整金属材质的粗糙度、反射率参数，还原弹簧钢经热处理后的金属质感，部分演示用簧片分别赋予青蓝色、深蓝色、酒红色的金属漆材质，通过调整材质的高光参数与环境贴图，让不同簧片的视觉区分度更高，清晰展示叠层结构的层次关系。结构设计上充分考虑钢板弹簧的工作特性，通过不等长簧片的叠合设计，实现载荷从主簧到副簧的逐步传递，保证悬架在不同载荷下都能具备合适的弹性刚度，两端卷耳结构预留了与车架、车桥连接的安装空间，簧片端部的倒角处理避免了应力集中问题，提升构件的疲劳使用寿命。设计过程中反复校核各簧片的曲率匹配关系，保证自由状态下各簧片能够紧密贴合，受力时可以均匀分担载荷，同时通过渲染视角的调整，从斜向俯视角度完整展示三款不同规格钢板弹簧的整体形态，清晰呈现叠层结构、卷耳结构以及端部的安装定位特征，让模型既具备工程设计的精度，也拥有直观的展示效果，可用于汽车悬架结构教学、零部件选型参考以及装配模拟演示等场景。
