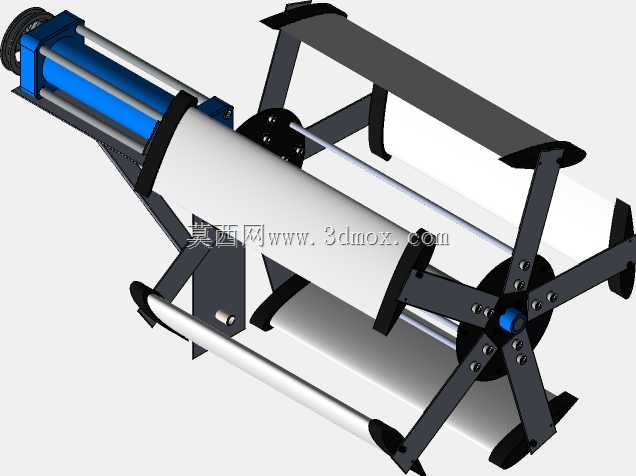

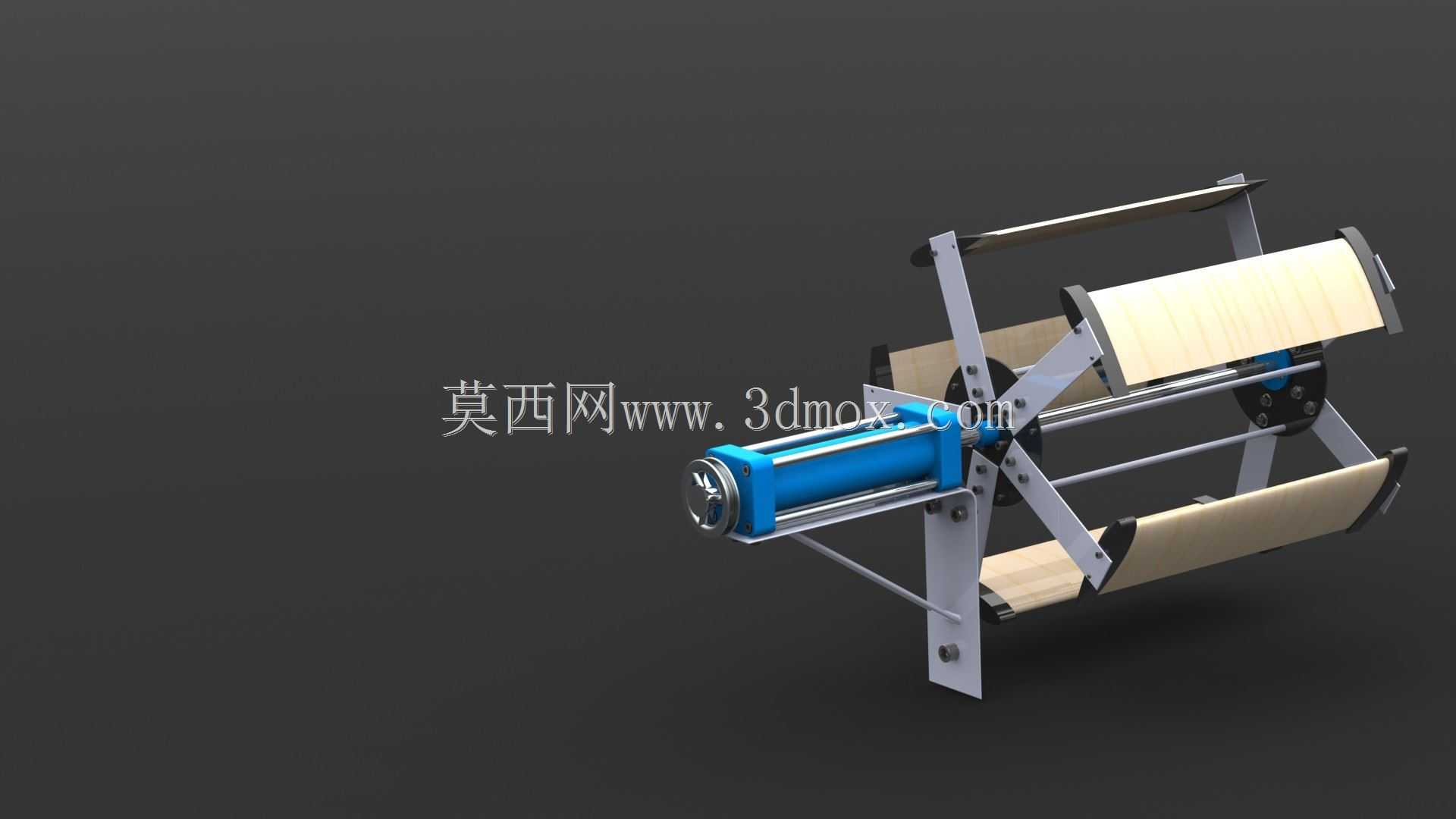

Darrieus型H型垂直轴NACA翼型转子结构

这款Darrieus型H结构NACA翼型转子，是垂直轴风能捕获设备的核心做功部件，主要应用在分布式微网供电、离网场景补能、城市建筑配套风能收集、户外监测设备自供电等场景，和传统水平轴风电转子相比，它不需要对风机构，能适配任意方向来流的风能捕获，尤其适合城市区域紊流多、风向变化频繁的使用环境，在低风速区间也能保持稳定的启动与运转特性，可搭配小型储能模块为路灯、环境监测站、偏远区域通讯中继设备提供持续电力供给。从功能特性来看，该转子采用三叶片对称布局，翼型选用NACA0018对称翼型，这类翼型的升阻比特性稳定，在不同攻角下的气动载荷分布均匀，能有效降低转子运转过程中的周期性振动，减少结构疲劳损耗；中心主轴采用悬臂式支撑结构，叶片通过两端的星型辐条支架与中心传动段连接，辐条采用三角加强结构设计，可抵消叶片旋转时产生的离心拉应力，避免长叶片运转时出现过大的形变量，保证翼型始终处于最优气动攻角区间。设计思路上，这款转子优先平衡了气动效率与结构可靠性，没有一味追求高翼尖速比，而是针对民用分布式场景的低维护需求做了优化：叶片采用平直等截面设计，降低生产加工的成型难度，不管是采用复合材料模压还是金属板材弯折都能实现批量生产；中心传动段预留了标准的联轴器安装接口，可直接匹配常规的永磁同步发电机输入轴，不需要额外定制转接结构，安装时只需要固定中心基座的四个安装点位，调整主轴垂直度即可完成装配，不需要复杂的对风校准工序。从安装边界来看，该转子的整体径向尺寸控制在紧凑区间，轴向长度适配小型风电设备的安装空间要求，运转时的叶片扫掠区域没有外凸的尖锐结构，外围可直接加装防护网，适合在人员活动较多的近地面区域安装使用；结构上没有外露的传动齿轮等易损耗部件，日常只需要定期检查主轴轴承的润滑状态即可，维护成本远低于同功率等级的水平轴风电转子，同时对称H型结构的运转噪音更低，不会对周边环境造成明显的声污染，适配居民区、园区等对噪音敏感的安装场景。
