小型航拍无人机45度扭转螺旋桨结构

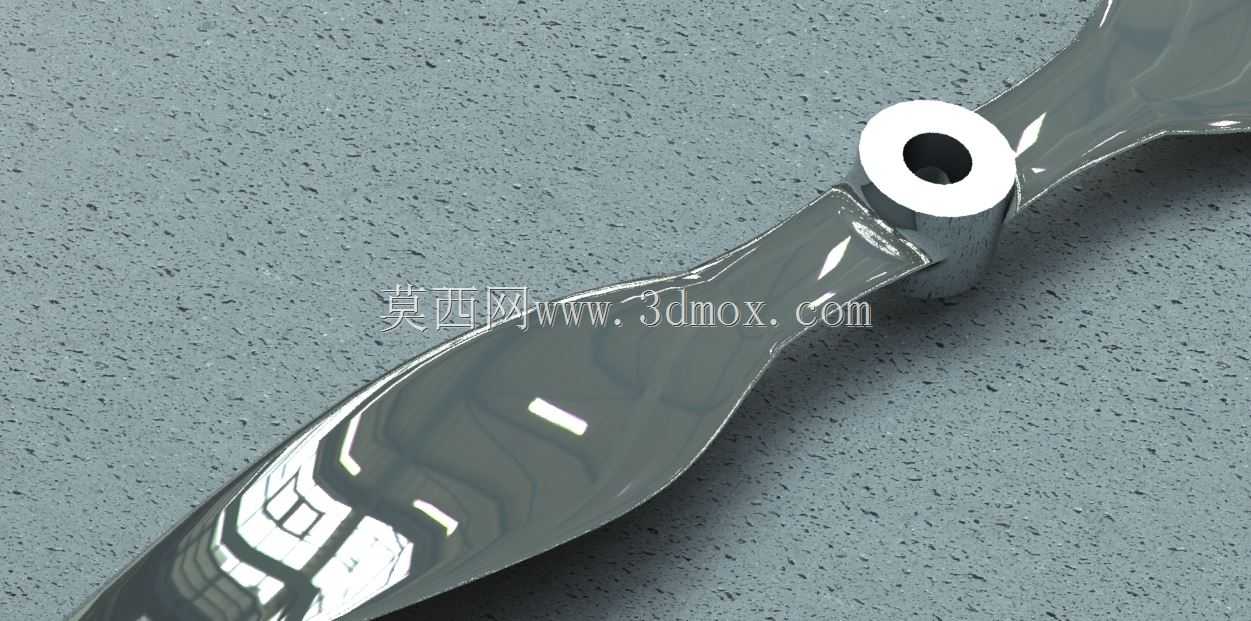

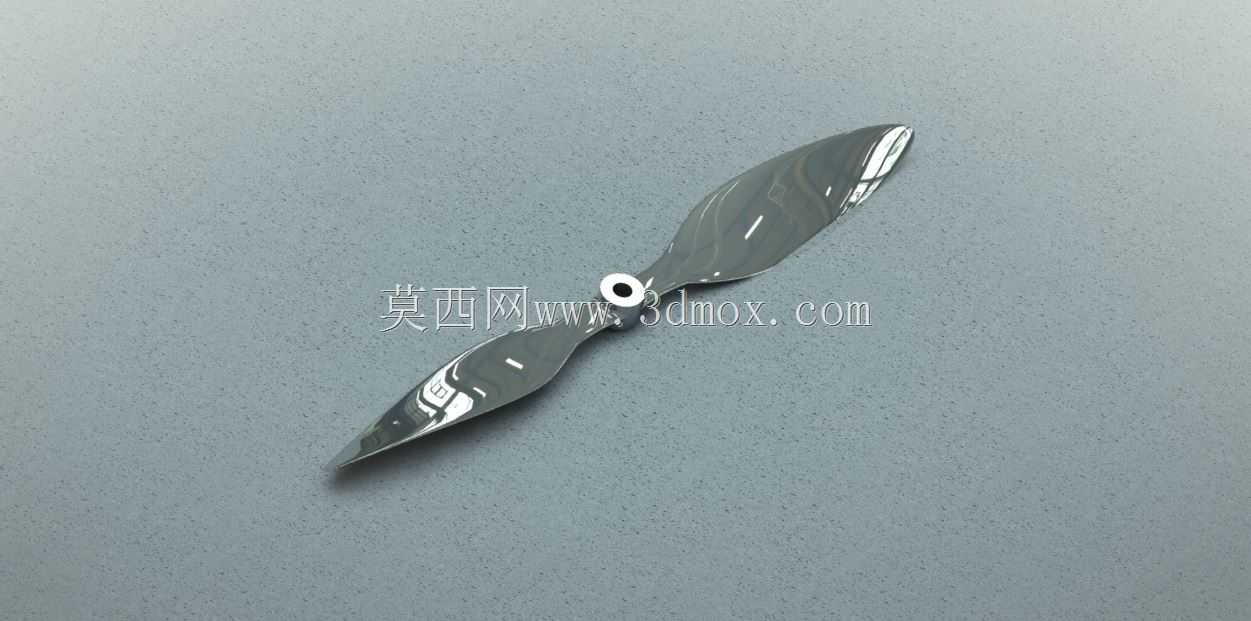

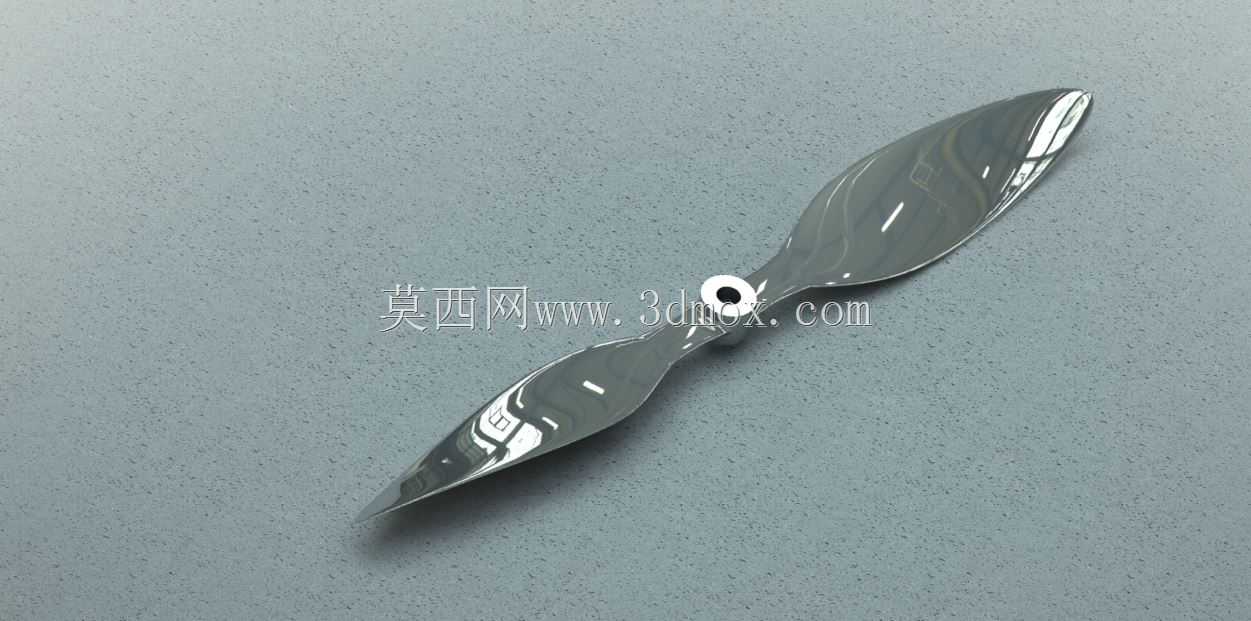

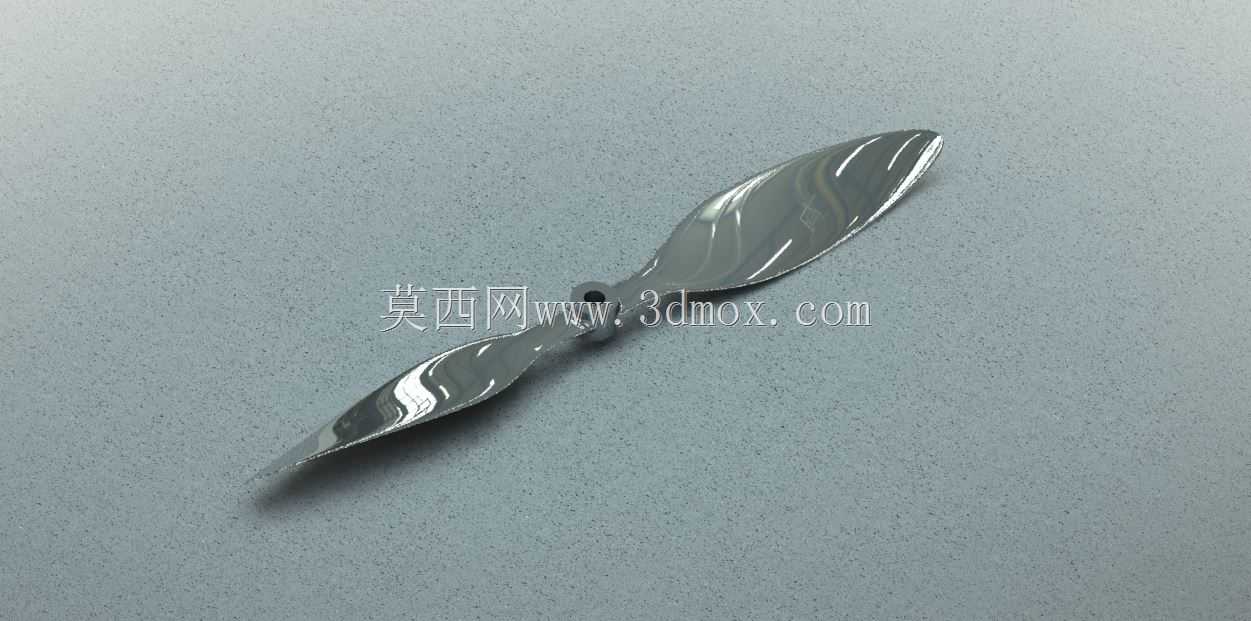

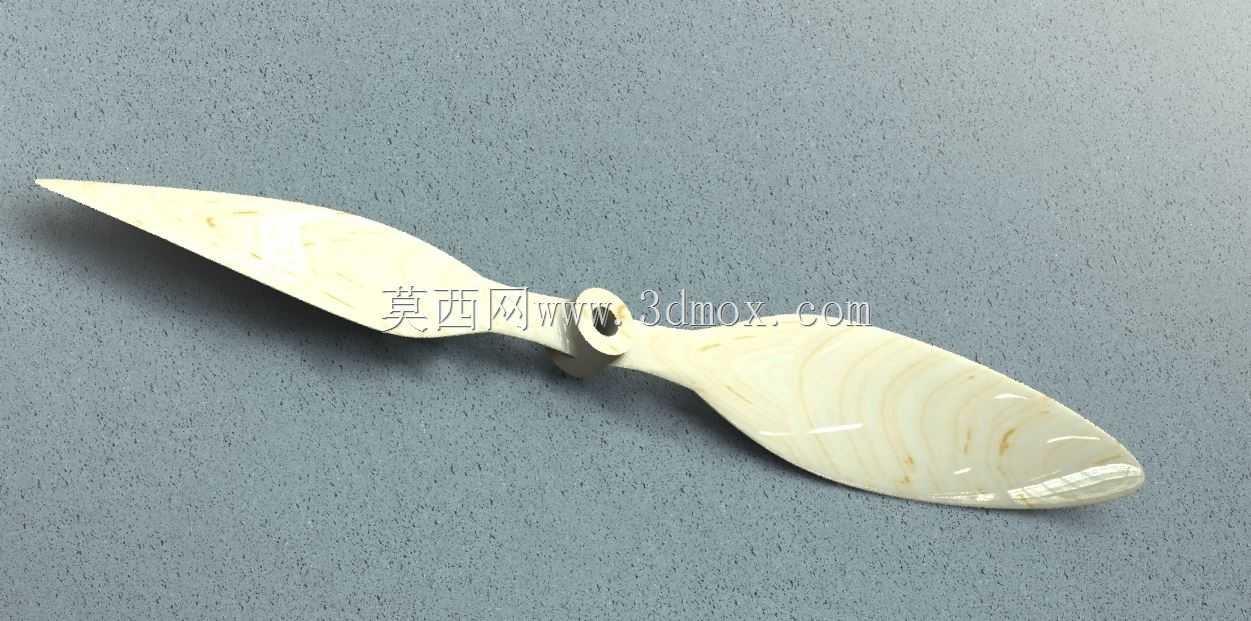

这款螺旋桨主要面向小型消费级航拍无人机、入门级穿越机以及小型教学实训无人机使用，是无人机动力系统中直接负责将电机旋转扭矩转化为空气推力的核心部件，直接决定无人机的起飞载重能力、飞行续航表现、飞行姿态稳定性以及机动动作响应速度，在日常航拍作业、青少年无人机实训教学、小型低空巡检作业场景中都能适配使用。该桨叶采用双叶对称式布局，整体长度为120mm，最大弦宽位置的宽度为30mm，桨叶根部到尖部做了平滑的翼型过渡，桨叶整体带有45度的几何扭转设计，这种扭转设计能够让桨叶在旋转过程中，从根部到尖部的各个截面都保持较为一致的迎角，避免桨尖部位因为线速度过高出现气流分离失速的问题，同时能有效降低桨叶旋转过程中的涡流阻力，提升动力转化效率，同等电机输出功率下能获得更高的静推力，也能减少桨叶旋转带来的气动噪音，提升航拍过程中的收音体验。桨叶中心位置设计有标准的圆形安装孔，能够适配市面上绝大多数1103、1104系列小型无人机电机的安装轴径，安装时只需要将桨叶中心孔对准电机输出轴，配合专用的桨帽压紧即可完成固定，安装边界兼容性强，不需要额外做打孔或者打磨修改，3mm的桨叶厚度在保证结构强度的前提下，尽可能降低了桨叶自身的转动惯量，让电机的加减速响应更加灵敏，在无人机做横滚、俯仰、偏航等机动动作时，动力输出能够快速跟随飞控的指令调整，避免出现姿态滞后导致的飞行不稳问题。桨叶的翼型采用低雷诺数下的高升阻比翼型设计，针对小型无人机低空低速飞行的空气流动特性做了优化，在悬停状态下能够保持稳定的推力输出，减少因为气流扰动带来的推力波动，让无人机悬停拍摄时画面更加平稳，不会因为桨叶的推力波动出现高频抖动。桨叶表面做了高光镜面的流线型处理，没有多余的凸起或者棱角，能够减少飞行过程中的空气摩擦阻力，同时光滑的表面也不容易在户外飞行时附着灰尘、草屑等杂物，日常维护只需要用软布擦拭即可，不需要复杂的保养流程。在实际使用场景中，这款螺旋桨能够适配起飞重量在200g以内的小型无人机，无论是日常休闲航拍飞行，还是青少年无人机竞赛的实训练习，都能提供稳定可靠的动力输出，其对称的双叶设计也方便用户做动平衡校准，只需要在桨尖位置粘贴少量的平衡胶带，就能让桨叶旋转时的震动降到最低，进一步降低飞行震动对云台相机、飞控陀螺仪等精密部件的影响，延长整机的使用寿命。
