长航时卡克拉瓦拉固定翼无人机结构设计

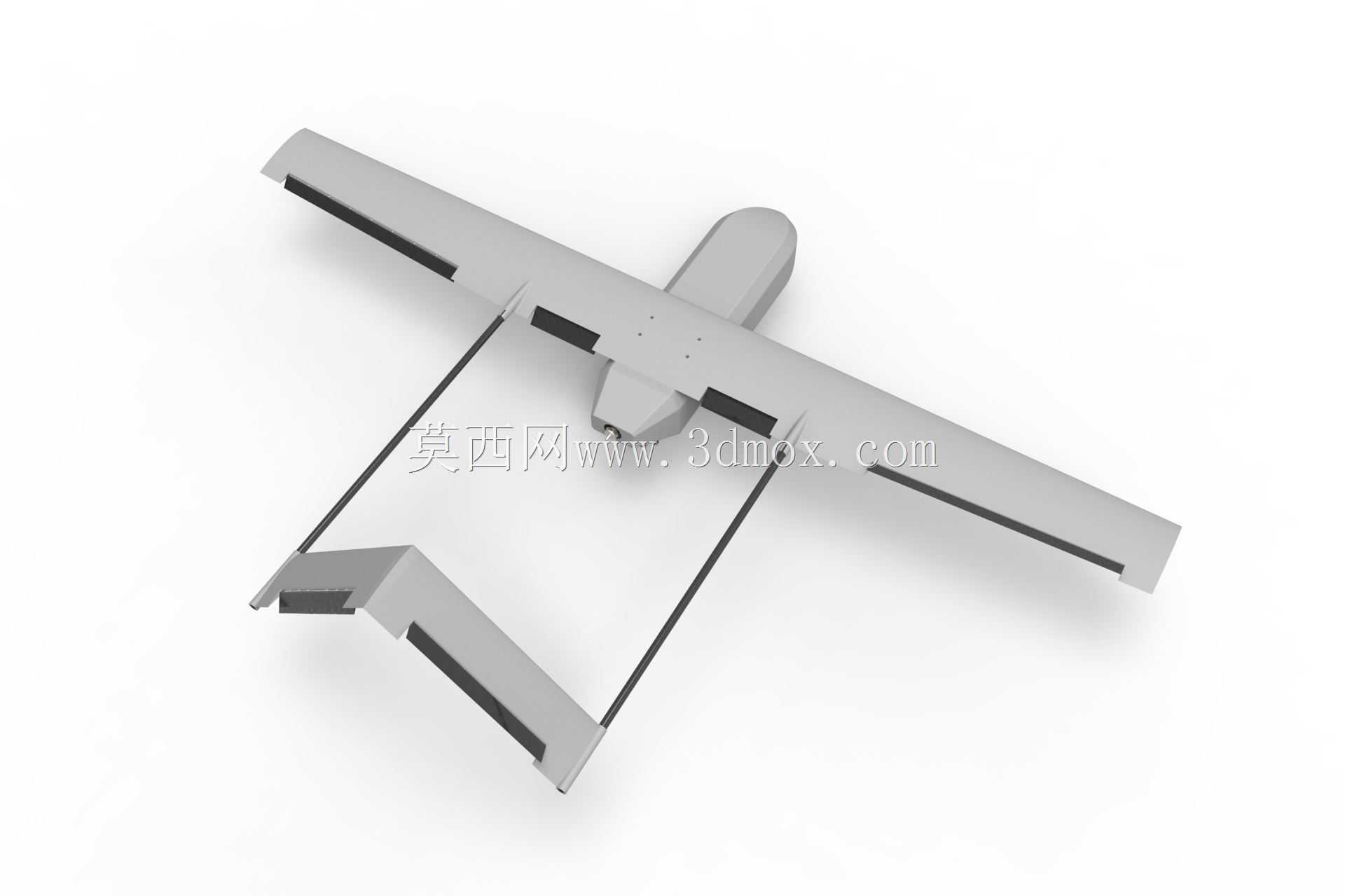

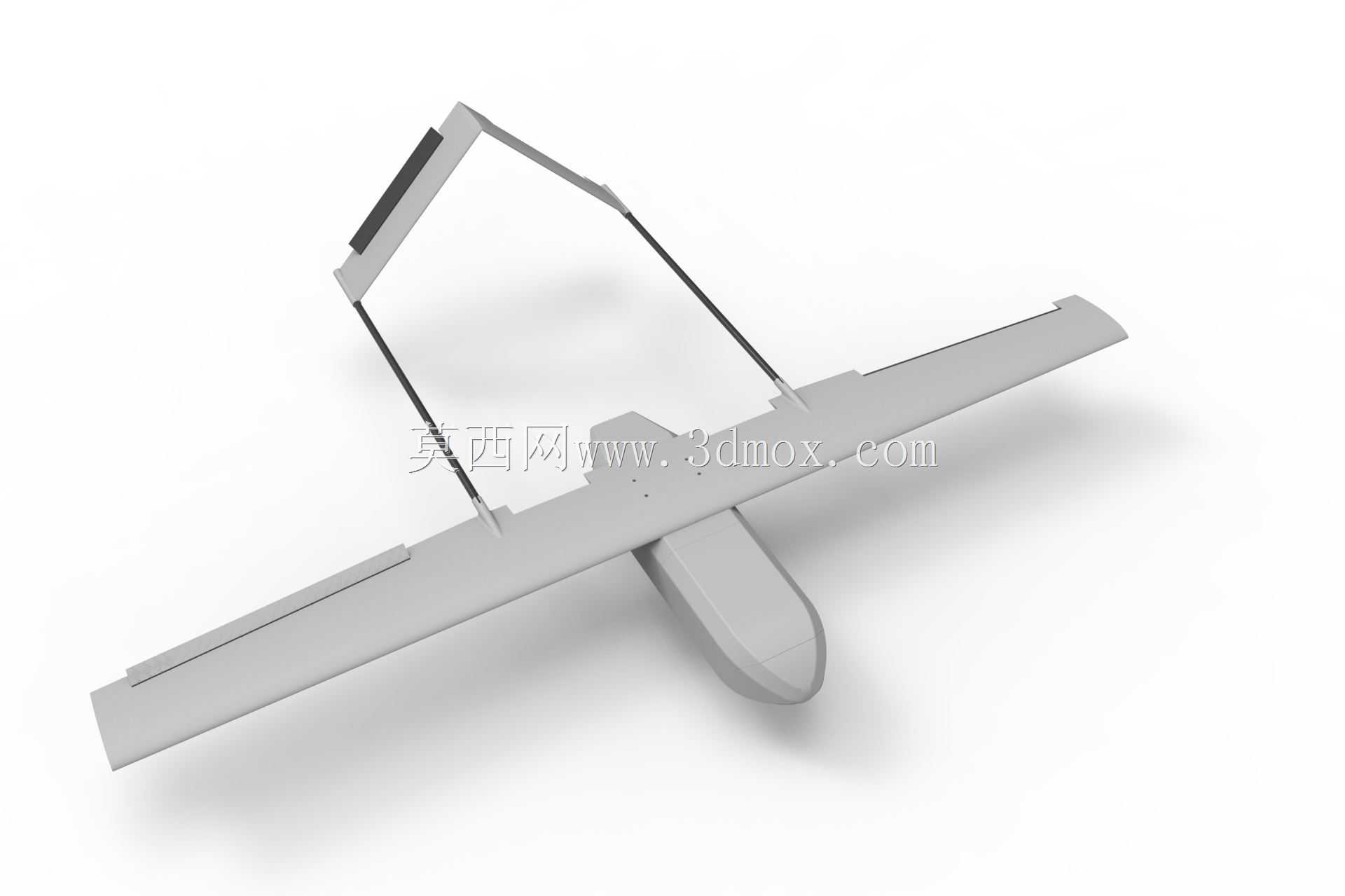

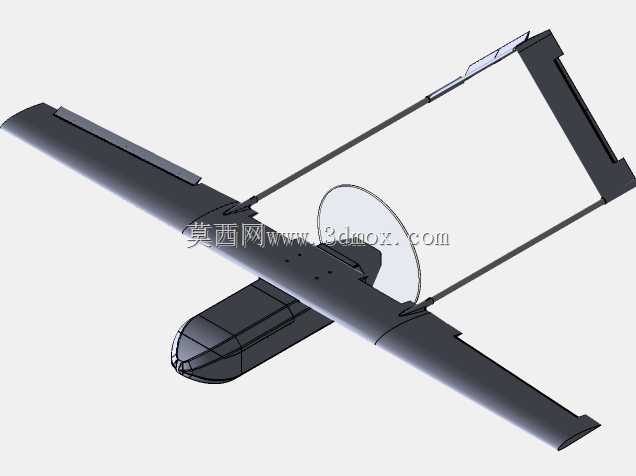

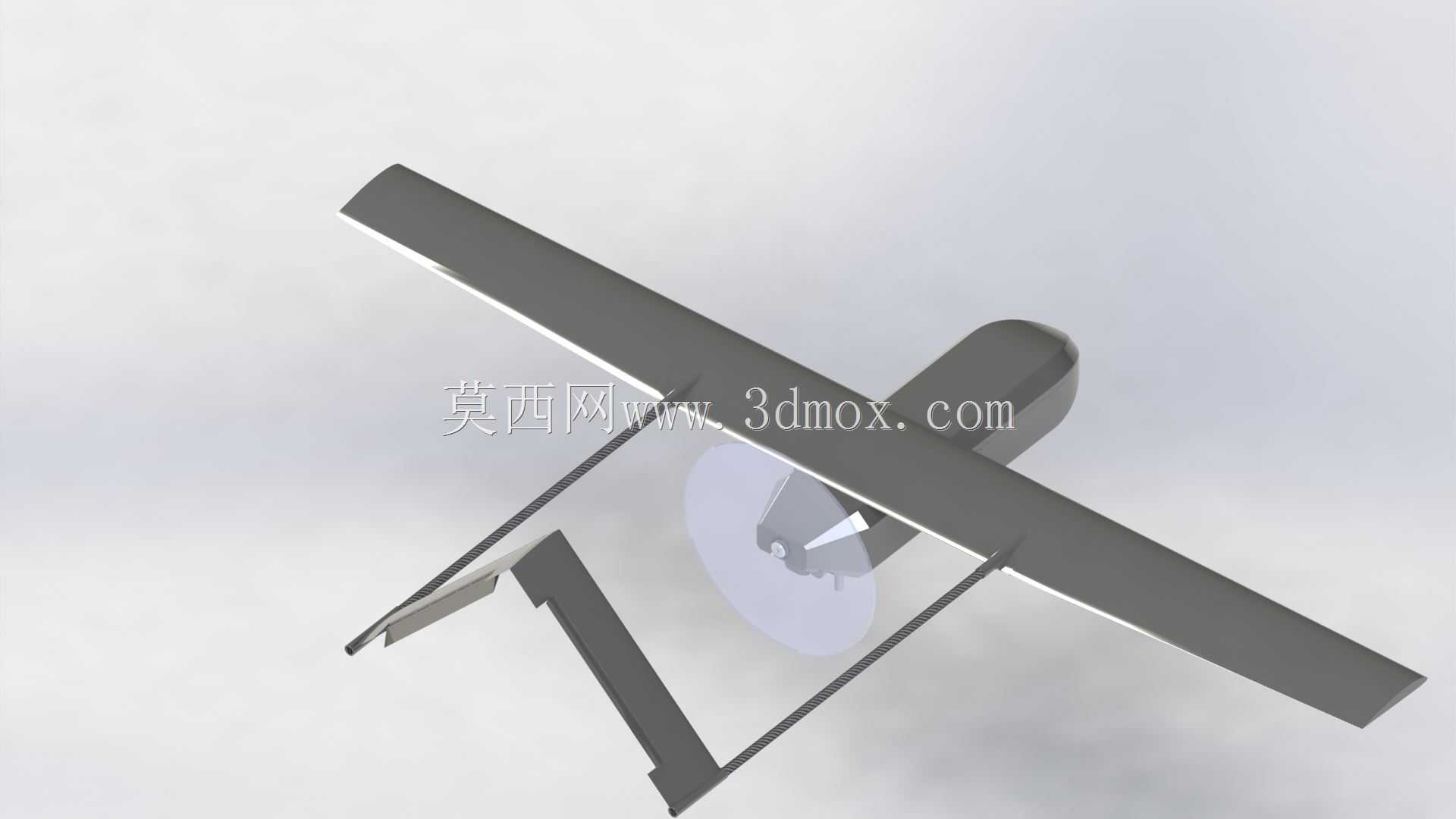

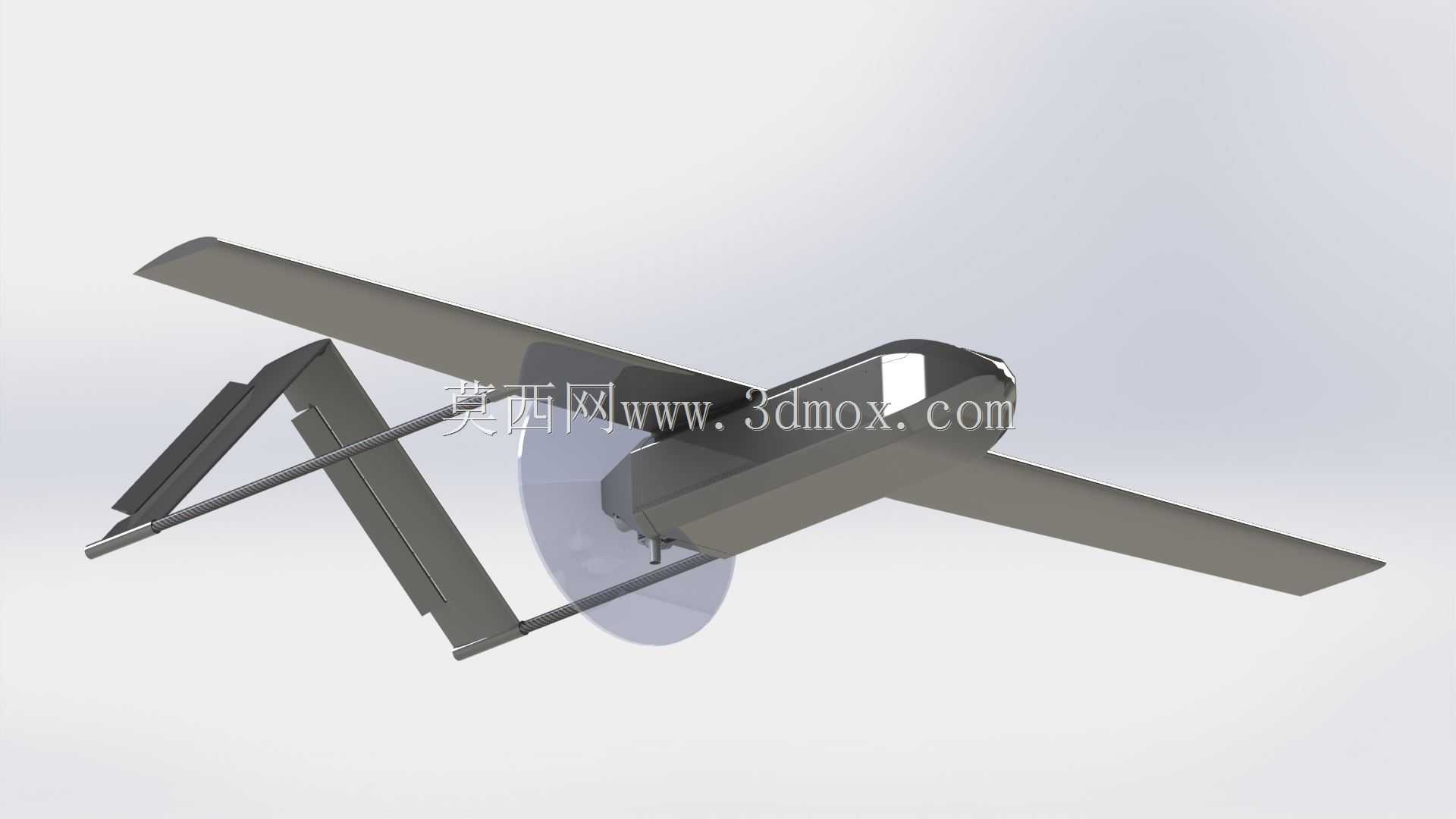

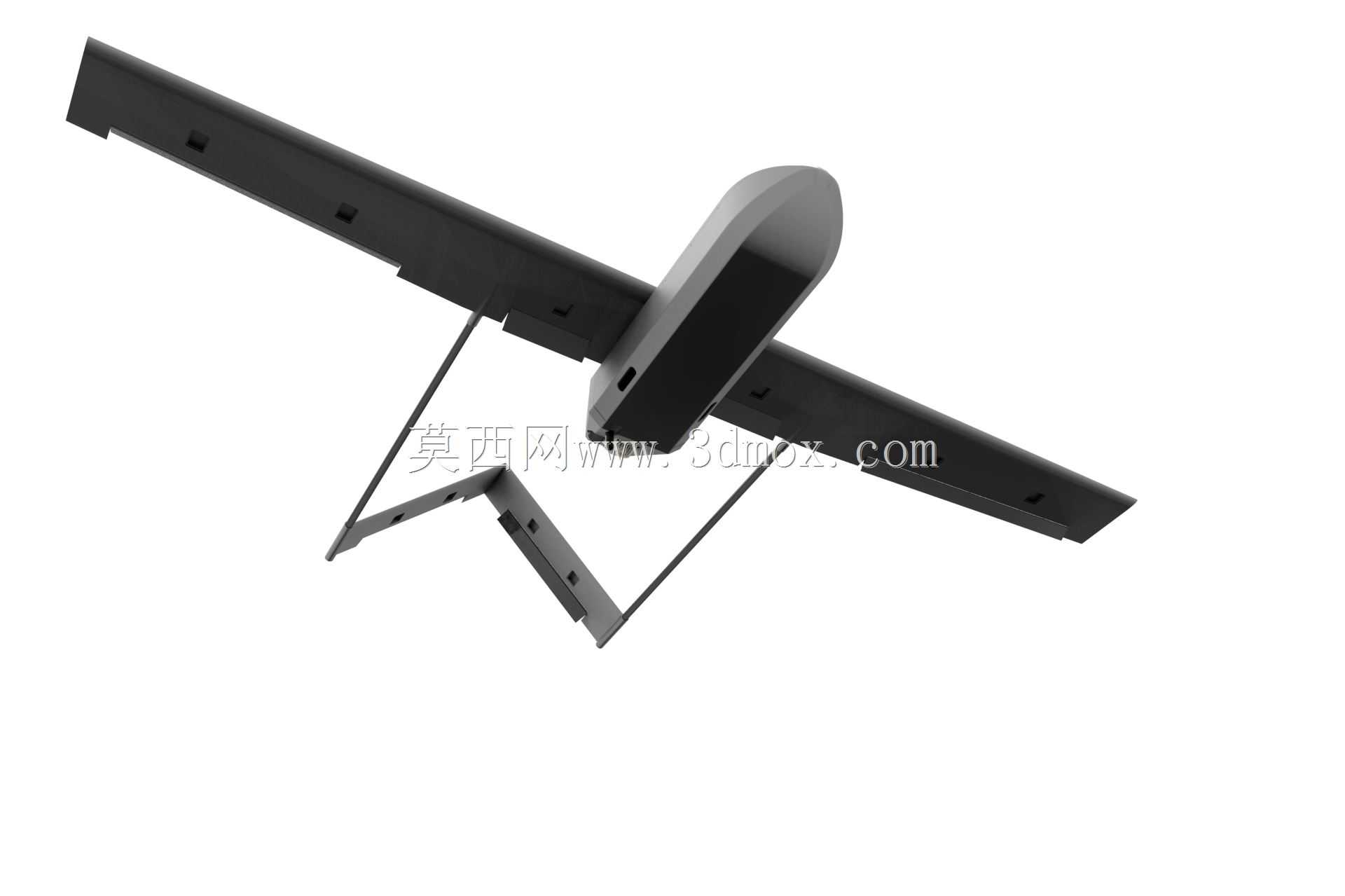

这款固定翼无人机主要面向大范围长距离空中作业场景设计，可适配边境线巡检、大面积农林植保作业、地理测绘航测、应急通信中继、灾害现场空中侦查等多种户外作业需求，相较于多旋翼无人机，其依托固定翼的气动升力特性，能够在同等动力配置下实现更长的滞空时间与更大的作业覆盖半径，适合需要连续数小时开展空中作业的任务场景。该无人机采用尾推式动力布局，动力单元布置于机身尾部，能够有效减少螺旋桨气流对机身前部载荷舱的干扰，同时避免前拉式布局中螺旋桨对前方观测设备视野的遮挡，机身中部设置有独立的载荷安装舱，可根据不同作业需求搭载光学摄像设备、多光谱测绘传感器、通信中继模块等不同作业载荷，载荷舱预留有标准化安装接口，能够快速完成不同功能模块的换装，适配多样化的任务需求。在气动设计上，该无人机采用高置上单翼布局，机翼展长达到3.3米，机翼选用高升阻比的翼型设计，能够在低速飞行状态下提供充足升力，同时降低飞行过程中的诱导阻力，保障长航时飞行的能效表现；尾翼采用双尾撑连接的尾翼结构，通过两根平行的结构撑杆将尾翼组件与主机身连接，既能够提升尾翼的结构稳定性，避免尾部螺旋桨气流对尾翼操控效率的干扰，同时也能合理分配机身尾部的结构重量，优化整机的重心配平范围，降低飞行控制的调校难度。机身整体采用流线型修形设计，从机头到机尾平滑过渡，能够有效降低飞行过程中的空气阻力，机头位置预留有传感器安装窗口，可根据需求安装前置观测设备，机身下部设计有平整的载荷安装面，方便各类任务载荷的挂载与固定，整机结构在设计时充分考虑了户外作业的拆装需求，机翼与尾撑结构均设计有快拆接口，能够快速完成拆解与组装，方便作业人员通过便携运输箱转场运输，无需复杂的组装调试即可快速投入作业。在结构强度设计上，机翼与尾撑的连接位置做了局部加强处理，能够应对户外复杂气流条件下的结构受力需求，保障飞行过程中的结构可靠性，整机的重心设计位于机翼气动中心附近，能够保障飞行过程中的姿态稳定性，降低飞控系统的操控负荷，进一步提升长航时飞行的安全冗余。
