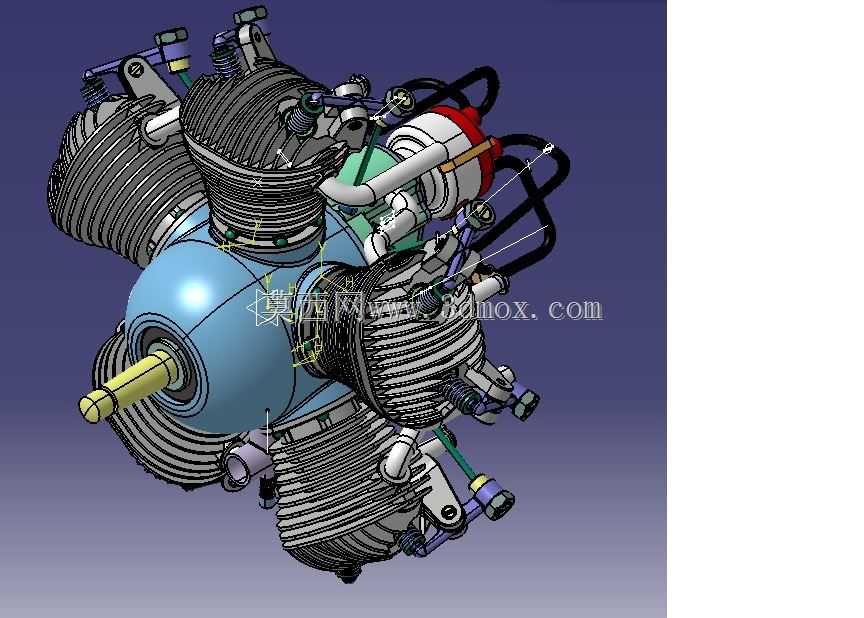

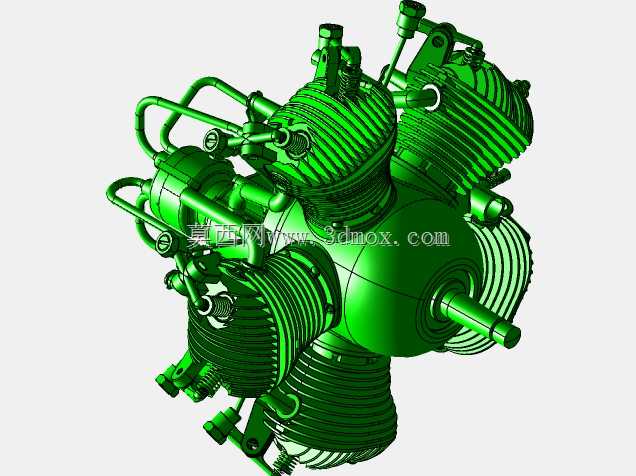

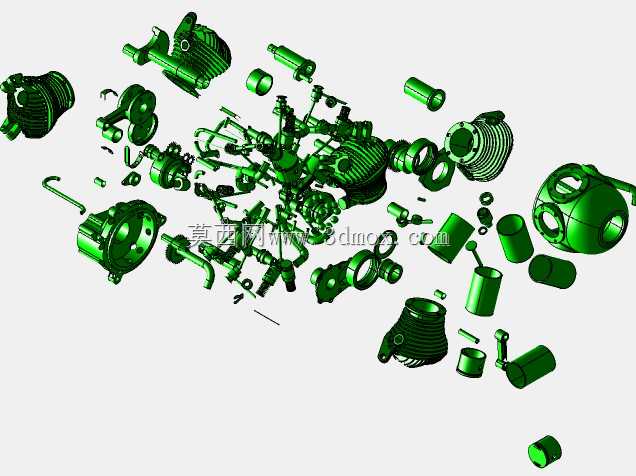

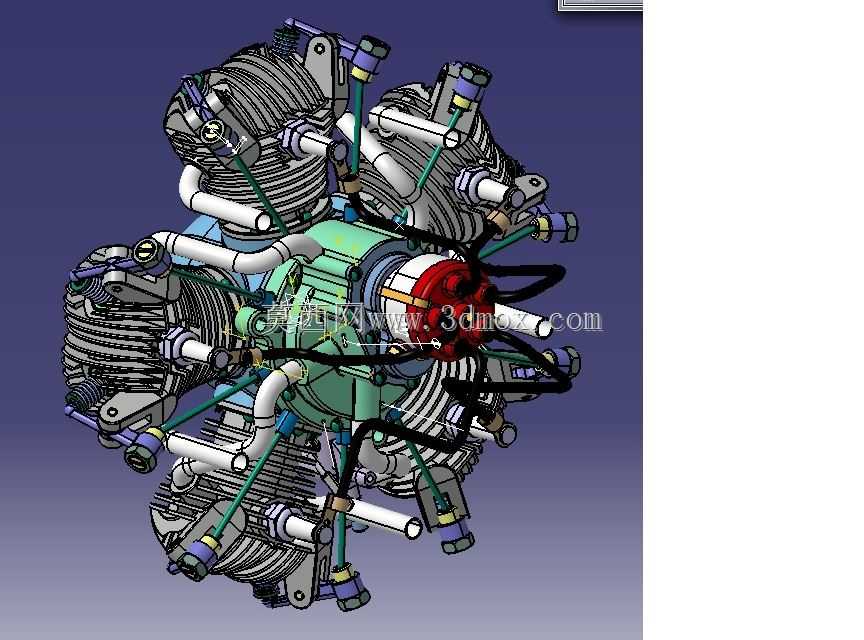

莫顿M5星型航空活塞发动机结构展示

该款星型活塞动力装置，是早期轻型通用航空领域极具代表性的动力配置方案，主要适配轻型单发通用飞机、初级教练机以及部分复古类运动飞行器，也可经过适配改造后用于小型气垫船、特种无人动力平台等场景，凭借独特的气缸径向排布结构，在低空低速飞行器领域拥有极高的认知度与应用历史。从实际用途来看，这类动力装置核心作用是为载具提供稳定的大扭矩输出，相较于同排量的直列、V型活塞动力，星型结构的曲轴长度更短，整体动力输出端的刚性更强，运转过程中曲轴的形变量更小，能够承受更高的瞬时扭矩冲击，非常适合早期螺旋桨飞行器的直驱传动需求，无需额外设计复杂的减速机构即可匹配大直径螺旋桨的扭矩特性。从产品功能特性来看，该动力装置采用多缸径向环绕曲轴中心排布的设计，每一个气缸都独立配备完整的进排气、点火、散热结构，外露的气缸散热鳍片能够在飞行器飞行过程中直接利用迎面气流完成风冷散热，无需额外配置复杂的水冷管路、散热器与冷却液循环系统，大幅降低了动力系统的整体重量与故障概率，即便单个气缸出现工作故障，其余气缸仍可维持基本动力输出，保障飞行过程中的动力冗余安全。从设计思路来看，整套结构围绕短曲轴、高刚性、易维护、风冷散热几个核心需求展开，中心曲轴箱集成了润滑油道、正时传动与动力输出接口，环绕布置的气缸采用统一规格的活塞、连杆与气门组件，零部件通用率极高，地勤维护时可快速完成单缸的拆解检修，无需大范围拆解周边部件；进排气管路沿气缸间隙有序排布，点火线路与燃油管路沿散热鳍片间隙规整固定，既避免了管路与运动部件的干涉，也能借助飞行气流降低管路工作温度。从外形尺寸与安装边界来看，整套动力装置整体呈正圆形径向布局，径向最大尺寸由气缸数量与单缸排量决定，轴向长度远小于同排量的直列多缸动力，安装时仅需通过中心曲轴箱后端的安装法兰与载具防火墙连接固定，安装点位围绕中心轴对称分布，受力均匀，动力输出轴与螺旋桨安装座直接同轴对接，安装过程中无需额外调整复杂的轴系对中，外露的气缸部分预留了足够的散热气流通道，安装时不会被周边蒙皮或结构件遮挡散热路径，能够保障全工况下的散热效率。
