高速滑翔比例轻木固定翼航模结构设计

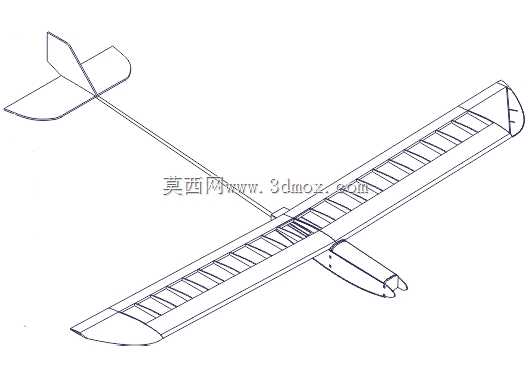

这款固定翼滑翔结构主要面向航空模型运动、青少年航空科普教学以及低速气动验证场景使用，可作为入门级航模爱好者的手工制作套材设计参考，也能用于小型低速气动布局的原理验证试验，适配户外开阔场地的无动力滑翔飞行、山坡气流滑翔等航模活动场景，整体结构兼顾制作难度与飞行性能的平衡，适合具备基础航模制作能力的爱好者完成组装与调试。该滑翔结构采用常规尾翼式高滑翔比布局，核心设计目标是在无动力状态下获得优异的滑翔留空性能，机翼采用平直翼搭配翼型优化设计，机翼内部设置连续的肋板支撑结构，能够在使用轻木材料的前提下保证机翼的结构刚度，避免飞行过程中机翼出现过大的扭转变形影响气动效率，尾翼采用常规平尾加垂尾的布局形式，通过细长尾撑杆与机翼主体连接，在保证尾翼操纵力矩足够的前提下尽可能降低结构重量，机身前段预留了小型配重、简易遥控接收设备的安装空间，可根据使用需求选择无动力手掷滑翔或是加装微型动力组件改为动力滑翔构型。设计过程中优先考虑了轻木材料的加工适配性，所有结构件均适配2毫米与3毫米厚度的巴尔沙木板材切割加工，机翼的翼肋采用等间距排布设计，既能够降低手工切割制作的难度，也能保证机翼蒙皮铺设后具备准确的翼型轮廓，尾翼部分采用对称薄翼型设计，能够保证不同迎角下的操纵稳定性，尾撑杆的长度经过重心匹配计算，能够让整机重心落在机翼气动焦点的合理范围内，无需额外增加过多配重即可满足纵向静稳定的飞行要求。整机的机翼展长控制在适合单人手掷起飞的尺寸范围内，机身总长与翼展的比例符合高滑翔比滑翔机的常规设计区间，机翼前缘做了钝化处理，既能够提升低速飞行下的失速特性，也能避免制作、飞行过程中薄木件的边缘磕碰损坏，机身底部做了轻微的弧度设计，能够减少手掷起飞时的摩擦阻力，同时在轻微擦地着陆时保护主体结构不受损坏，各结构部件的连接位置预留了粘接与插装的余量，方便爱好者根据实际制作的材料强度调整连接方式，既可以采用传统的轻木粘接工艺完成组装，也可以在受力较大的位置加装少量碳纤维加强件提升结构抗冲击能力。该结构在飞行过程中能够凭借较高的滑翔比在较弱的热气流或者山坡上升气流中获得更长的留空时间，低速飞行状态下的操纵响应温和，不容易进入危险的尾旋状态，对于新手爱好者较为友好，同时结构的改装冗余度较高，爱好者可以根据自身的飞行习惯调整机翼安装角、尾翼舵面行程等参数，获得不同特性的飞行体验，也可在原有结构基础上加装微型摄像设备，用于简易的低空航拍场景拓展。
