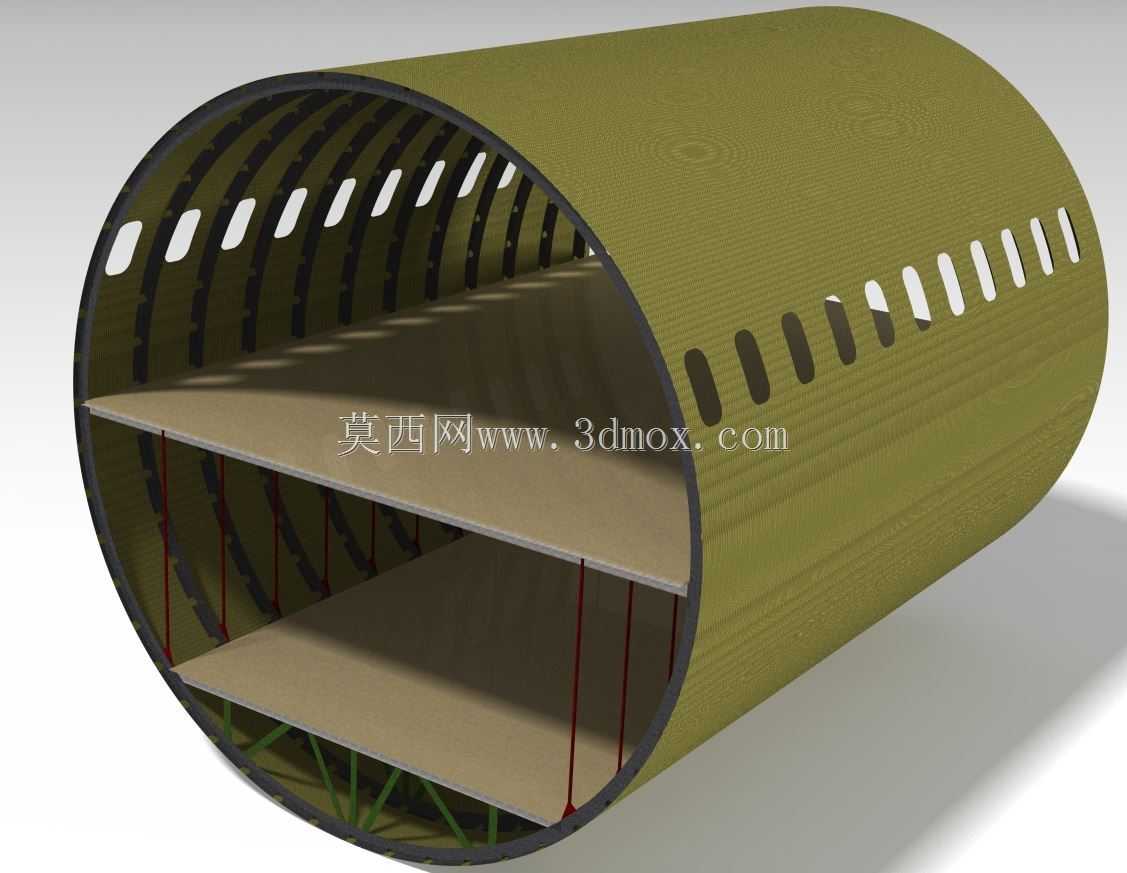

民用客机圆筒形机身分段内部结构展示

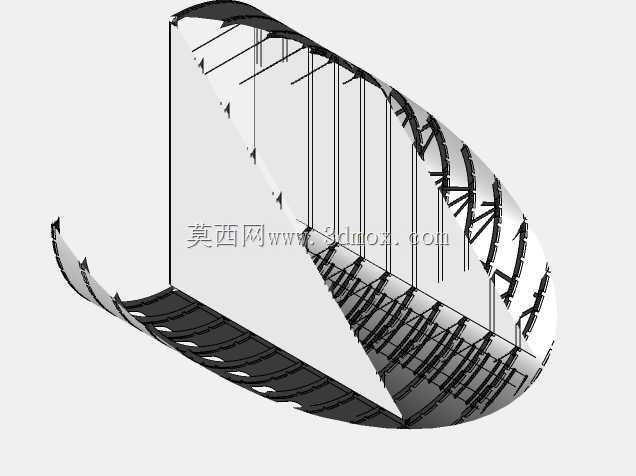

该结构为民用运输机机身典型圆筒形分段，是整机构成中承载人员、货物与机载设备的核心舱段载体，在航空制造领域主要用于机身装配工艺验证、结构力学教学演示、客舱布局方案推演场景，也可作为新员工航空结构认知的具象化教具，帮助从业者快速理解半硬壳式机身的传力逻辑与空间布局特征。整体采用航空领域经典的等直径圆筒形半硬壳结构设计，筒身外径约6米，分段轴向长度约7.5米，该尺寸边界匹配窄体干线客机的机身截面规格，可直接适配同直径机身的前后段对接公差要求，安装时可通过端框的定位孔与相邻机身段完成同轴定位，无需额外调整截面适配工装。结构设计上遵循半硬壳机身的传力逻辑，外部蒙皮承担环向与轴向的部分气动载荷与增压载荷，内部沿环向均匀布置的隔框维持筒身截面形状，避免增压工况下筒身出现椭圆化形变；沿轴向延伸的长桁与桁条将蒙皮载荷传递至隔框，同时提升蒙皮的抗失稳能力，三层水平布置的地板结构将筒内空间划分为上层客舱、中层设备/行李舱、下层货舱三个功能区域，地板通过垂直支撑立柱与下部承力结构连接，将客舱与货舱的载荷均匀传递至机身主承力框架。筒身上部沿轴向排布的两排椭圆形开窗为客舱舷窗安装位，开窗位置做了局部结构加强，避免开孔造成的应力集中影响结构强度，舷窗间距匹配窄体客机经济舱座椅排距，符合民用航空客舱的布局规范。该结构清晰还原了机身内部的空间层级与承力构件的排布关系，可直观展示客舱地板下方的支撑结构、隔框与长桁的连接方式，以及蒙皮与内部骨架的配合关系，能够帮助学习者快速区分机身不同构件的功能定位，理解机身在地面停放、空中增压、飞行机动等不同工况下的载荷传递路径，也可用于客舱改装方案的初步空间校验，确认改装部件与机身承力结构的干涉情况。
