航模用单缸活塞式内燃机结构设计

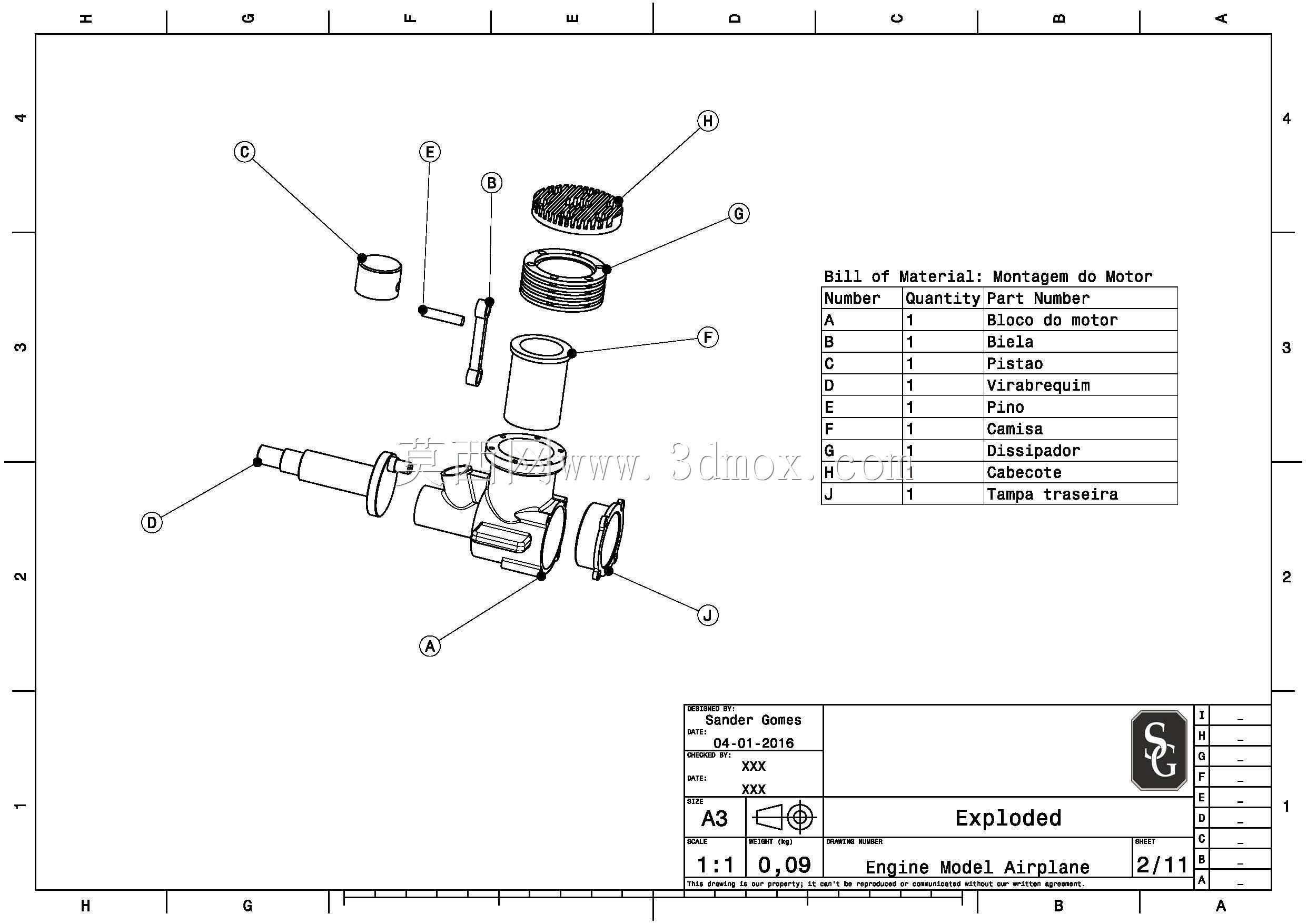

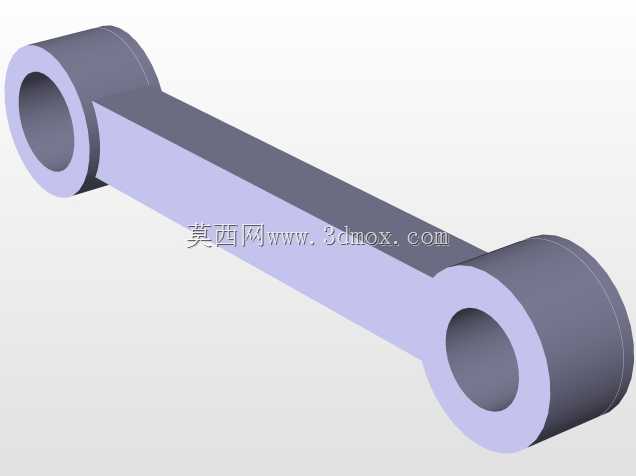

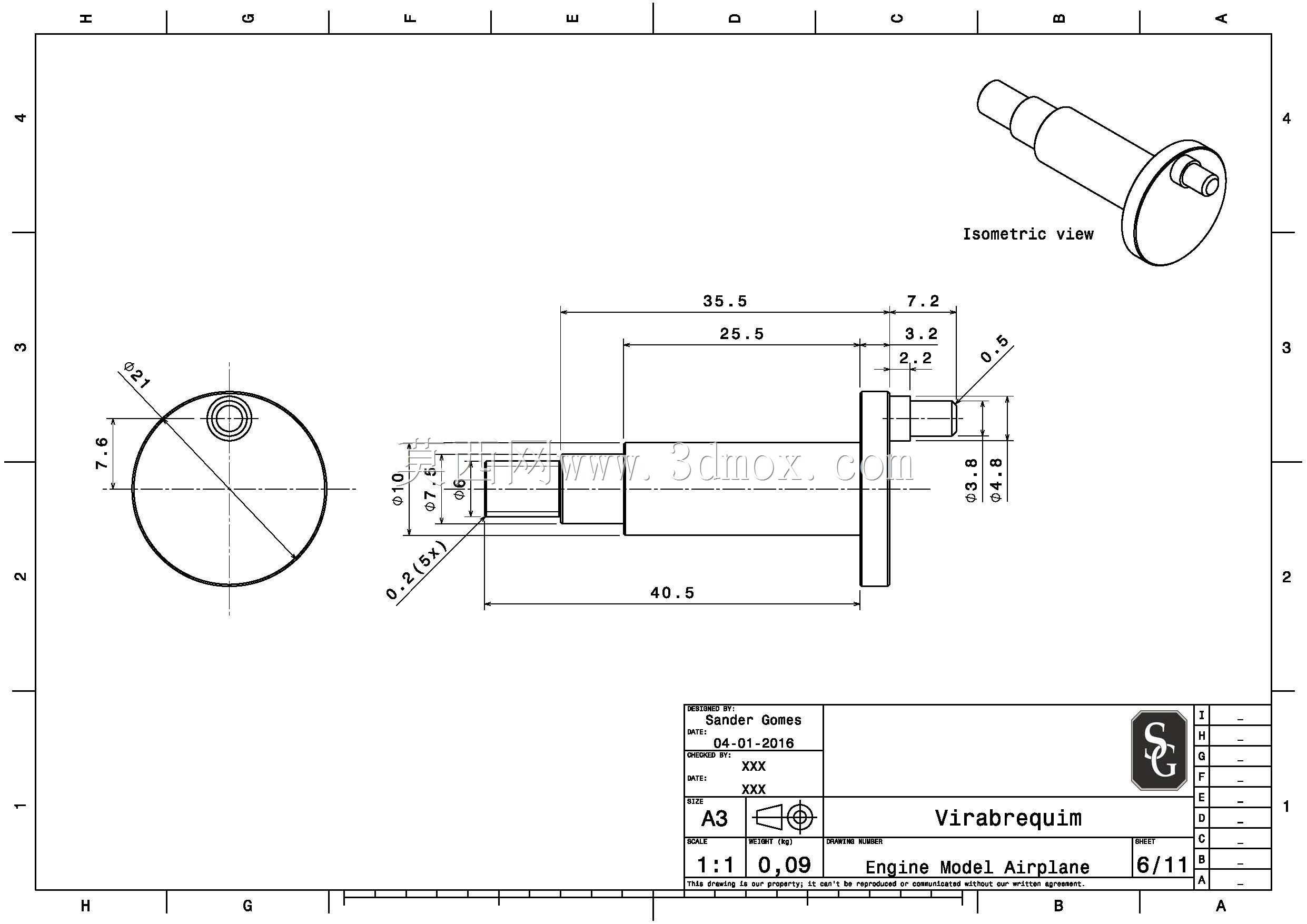

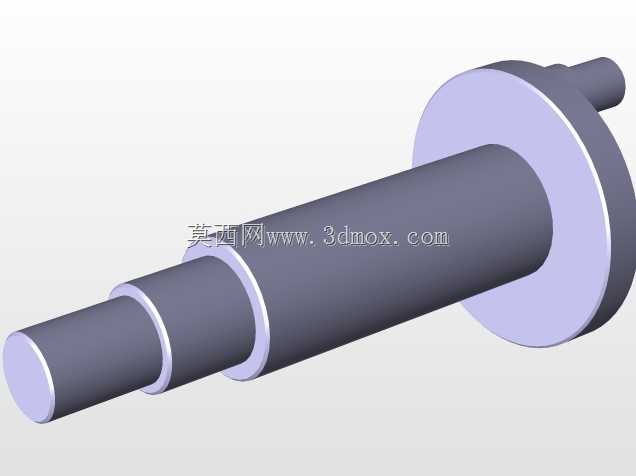

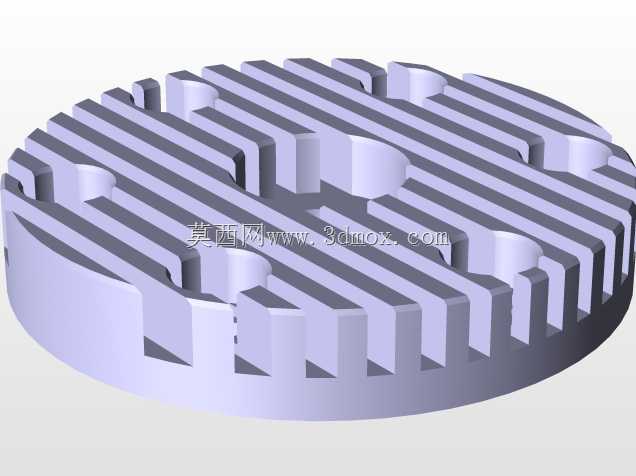

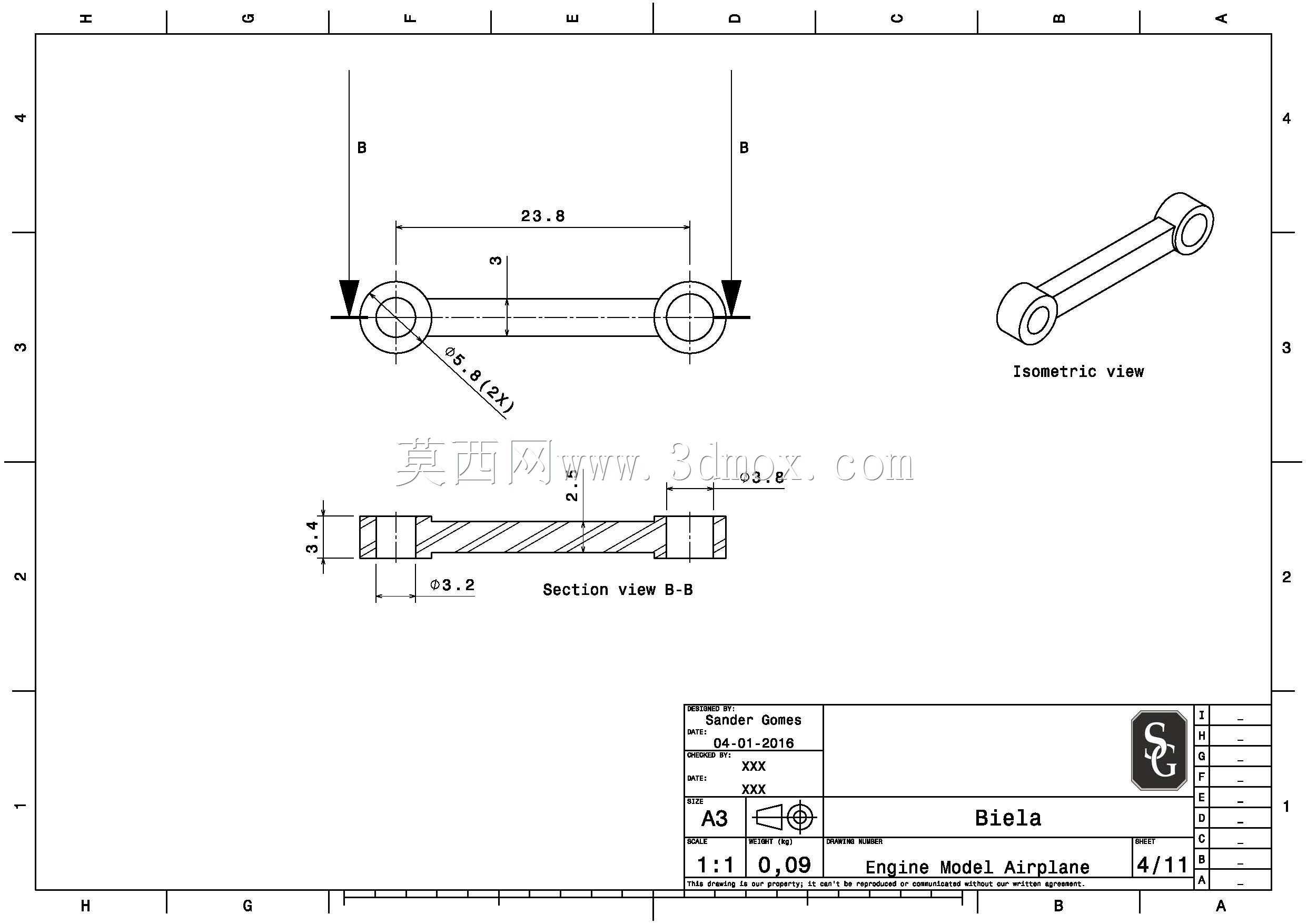

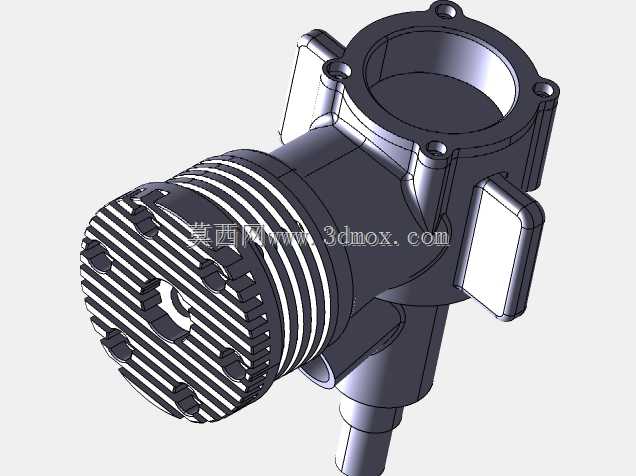

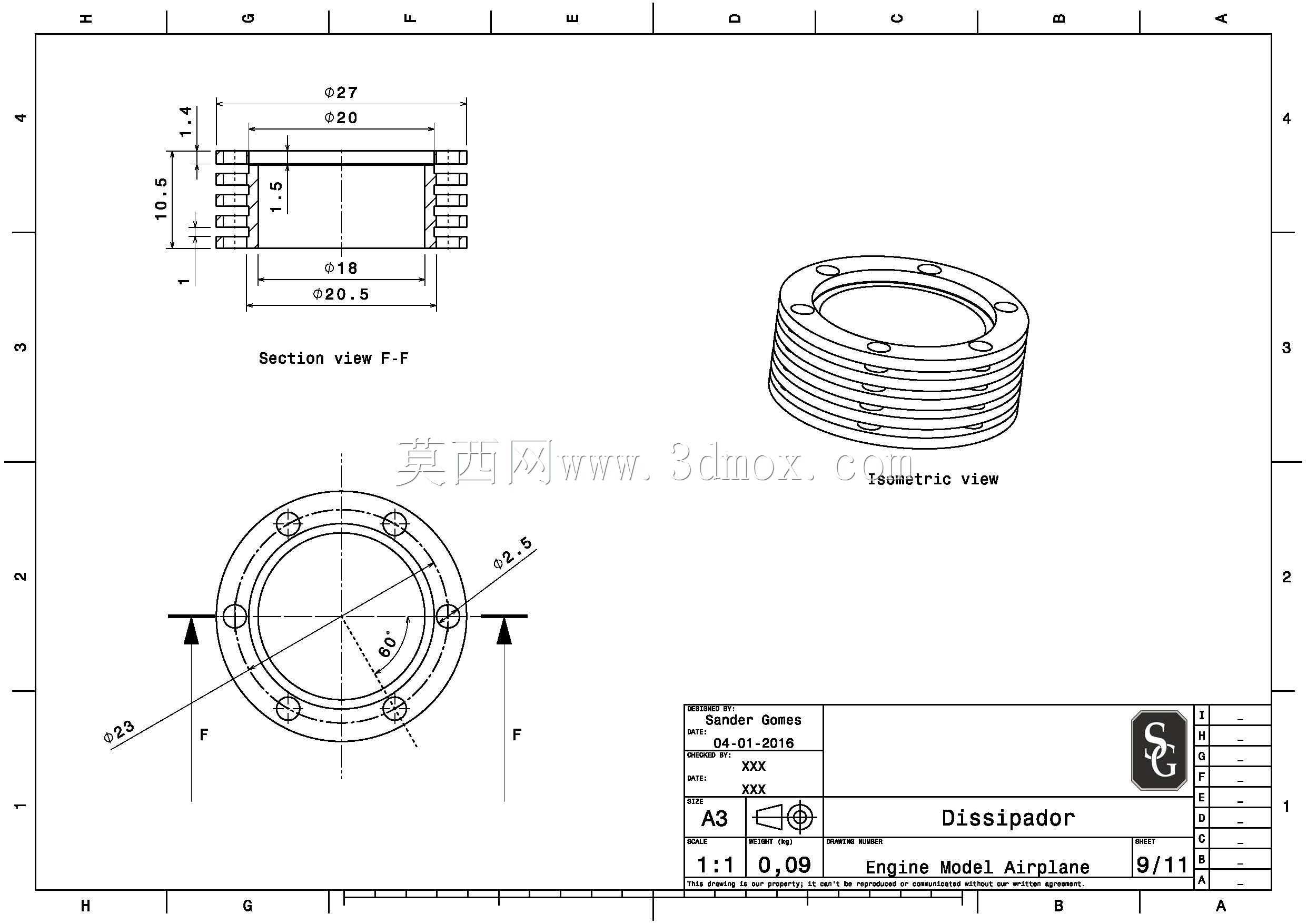

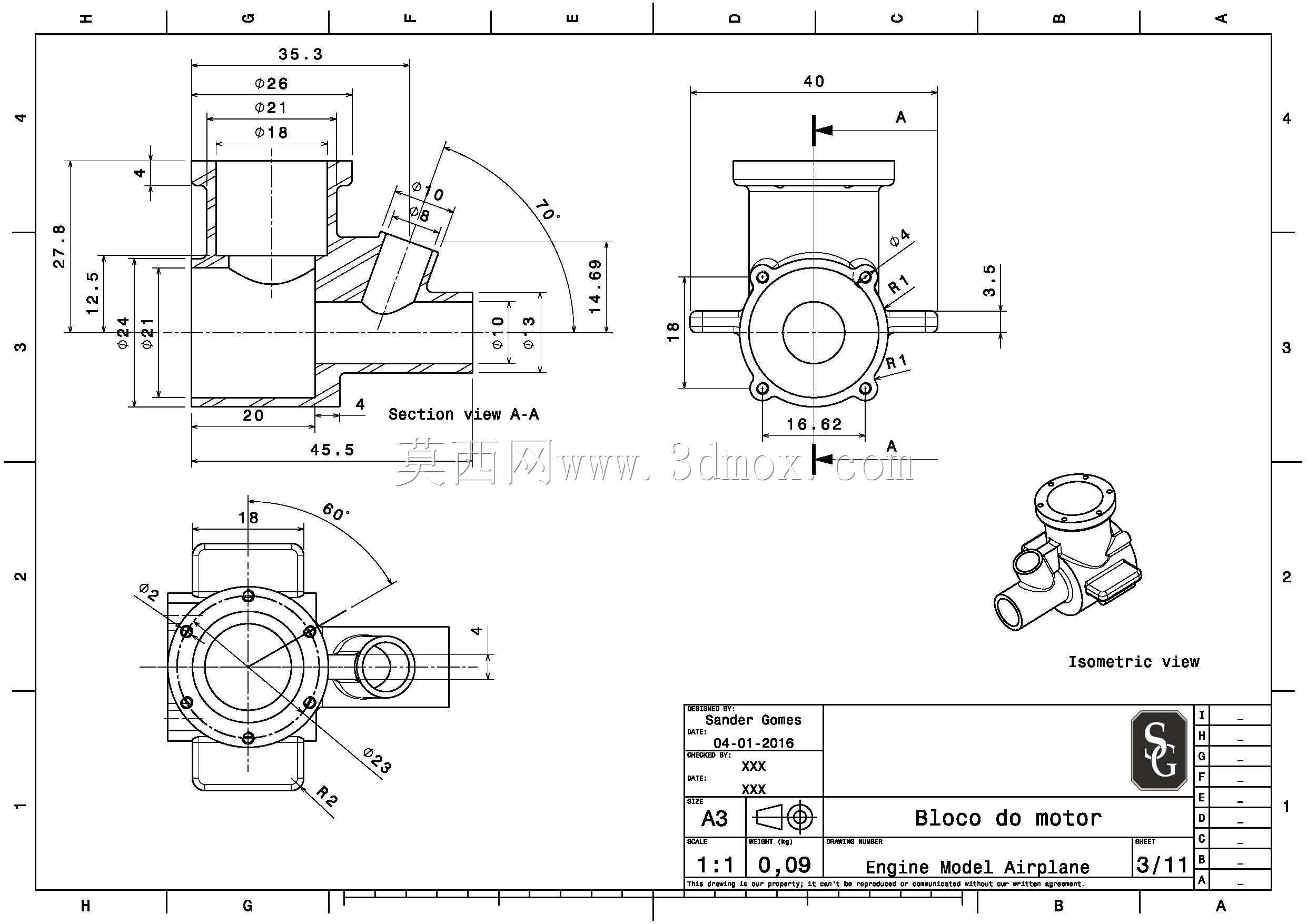

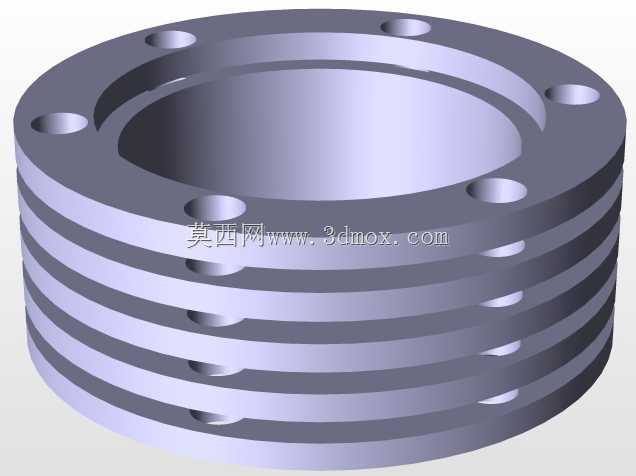

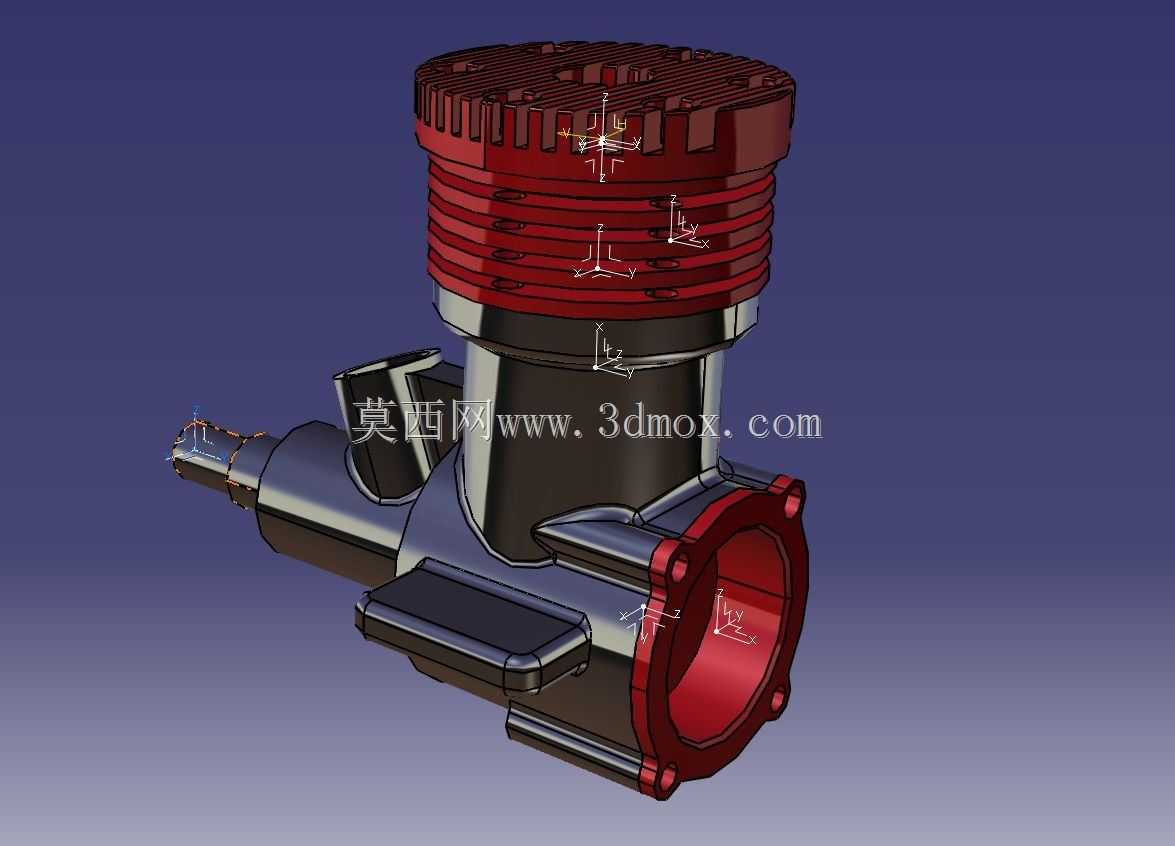

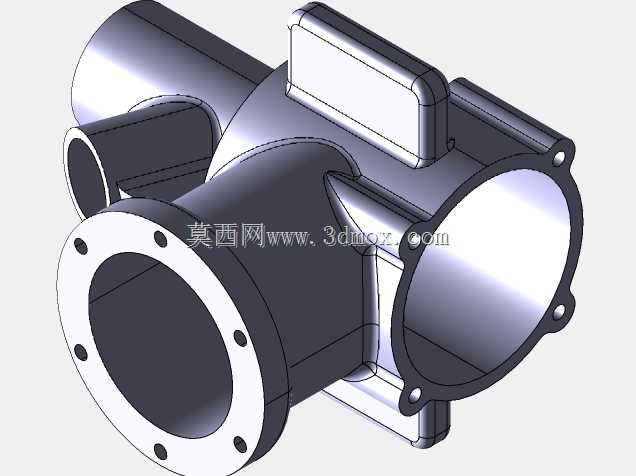

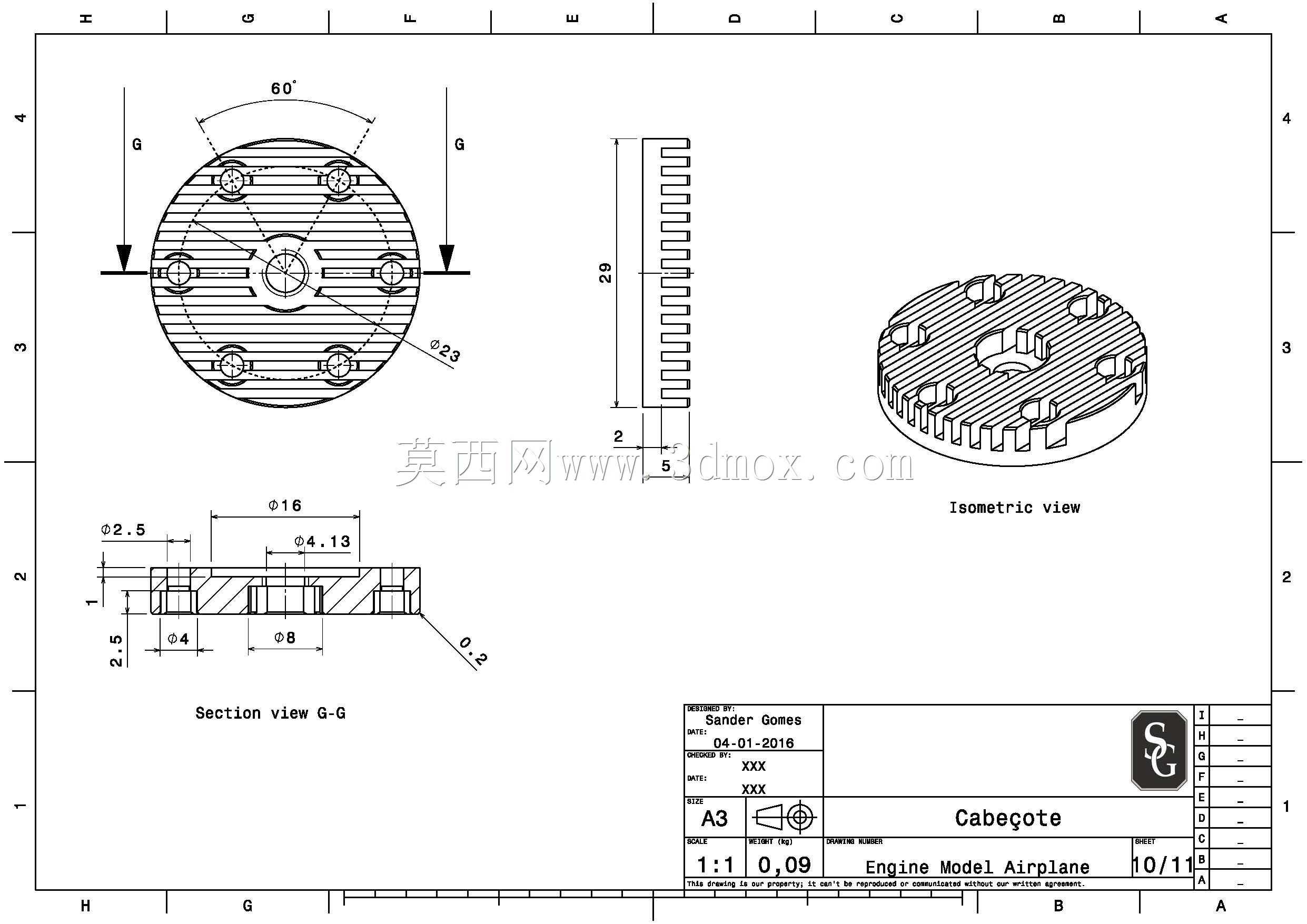

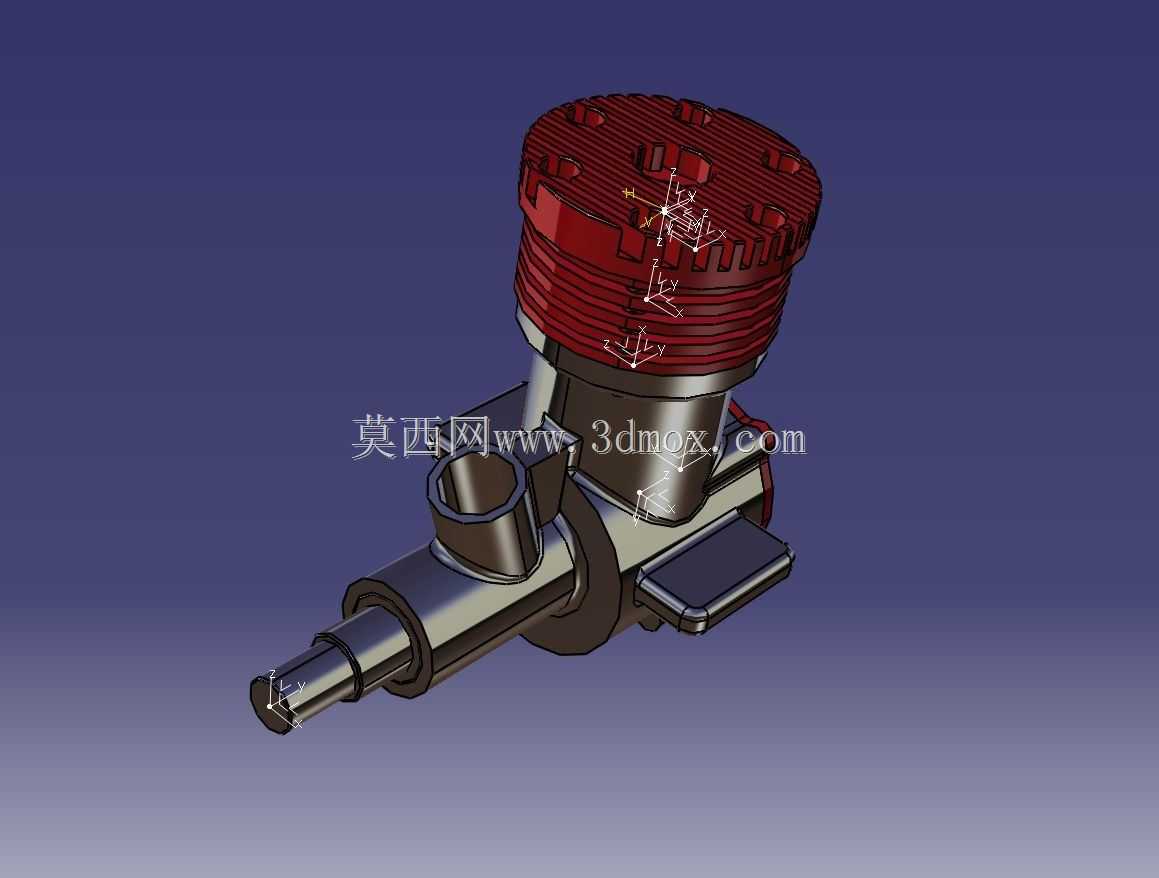

这款单缸活塞式内燃机主要面向固定翼航模、小型无人飞行器的动力配套场景，是小型燃油动力航模的核心动力单元，能够为起飞重量在1.5kg-5kg区间的航模设备提供持续稳定的动力输出，适配常规甲醇类混合燃油的燃烧做功需求，相比同级别电动动力系统，具备更长续航时长、更高功率密度的优势，可满足特技飞行、长距离巡航等多种航模飞行场景的动力要求。从功能特性来看，该动力单元采用风冷散热结构，缸头位置设计有多圈环形散热鳍片，能够在航模高速飞行过程中借助迎面气流快速带走燃烧做功产生的热量，避免持续高转速运行下出现过热工况，保障动力输出的稳定性；侧置的化油器安装位可直接适配常规航模用膜片式化油器，能够根据不同飞行姿态下的燃油供给需求自动调整油位，避免倒飞、侧飞等特技动作下出现供油中断的问题；前端伸出的动力输出轴可直接对接航模螺旋桨，轴端预留的锁紧结构能够快速完成螺旋桨的固定与拆卸，降低日常调试维护的操作难度。在设计思路上，整体结构围绕轻量化与可靠性平衡的核心目标展开，缸体与曲轴箱采用一体化集成式的结构布局，减少了分体式结构所需的密封连接部件，既降低了整体结构重量，也减少了燃油渗漏、连接松动的故障风险；曲轴、连杆等核心运动部件的布局充分考虑了往复运动的动平衡需求，在设计阶段就对配重结构进行了优化，能够有效降低高转速运行下的振动幅度，避免振动传递到航模机身影响飞行操控的稳定性；进气道、排气道的走向经过流畅化处理，能够降低进排气过程的气流阻力，提升燃油燃烧效率，优化动力输出的响应速度。从安装边界来看，该动力单元的整体径向尺寸控制在合理区间，缸头最大外径适配常规航模发动机整流罩的安装尺寸，无需对整流罩进行额外裁切改造即可完成装机；曲轴箱侧面预留的安装凸台带有标准安装孔位，可直接通过减震胶墩固定在航模的防火板上，安装孔位的间距匹配主流航模的安装孔距标准，能够适配多数同级别航模的安装位，无需额外制作转接安装支架；输出轴的伸出长度与直径符合航模螺旋桨的通用安装尺寸，可兼容市面上多数同规格的航模螺旋桨产品，降低用户的配件适配成本。
