理查德纳卡Lambda结构液体火箭动力装置

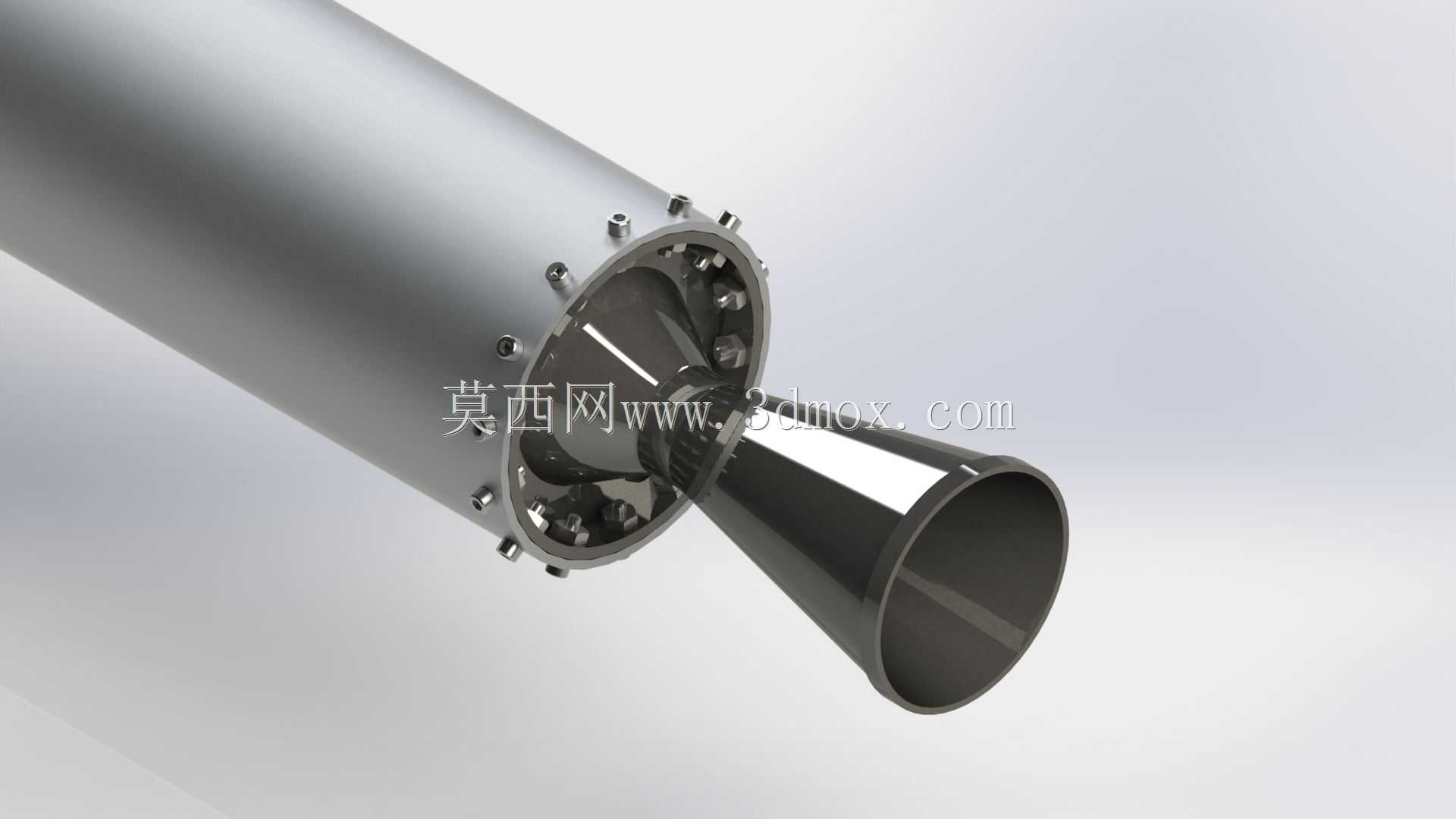

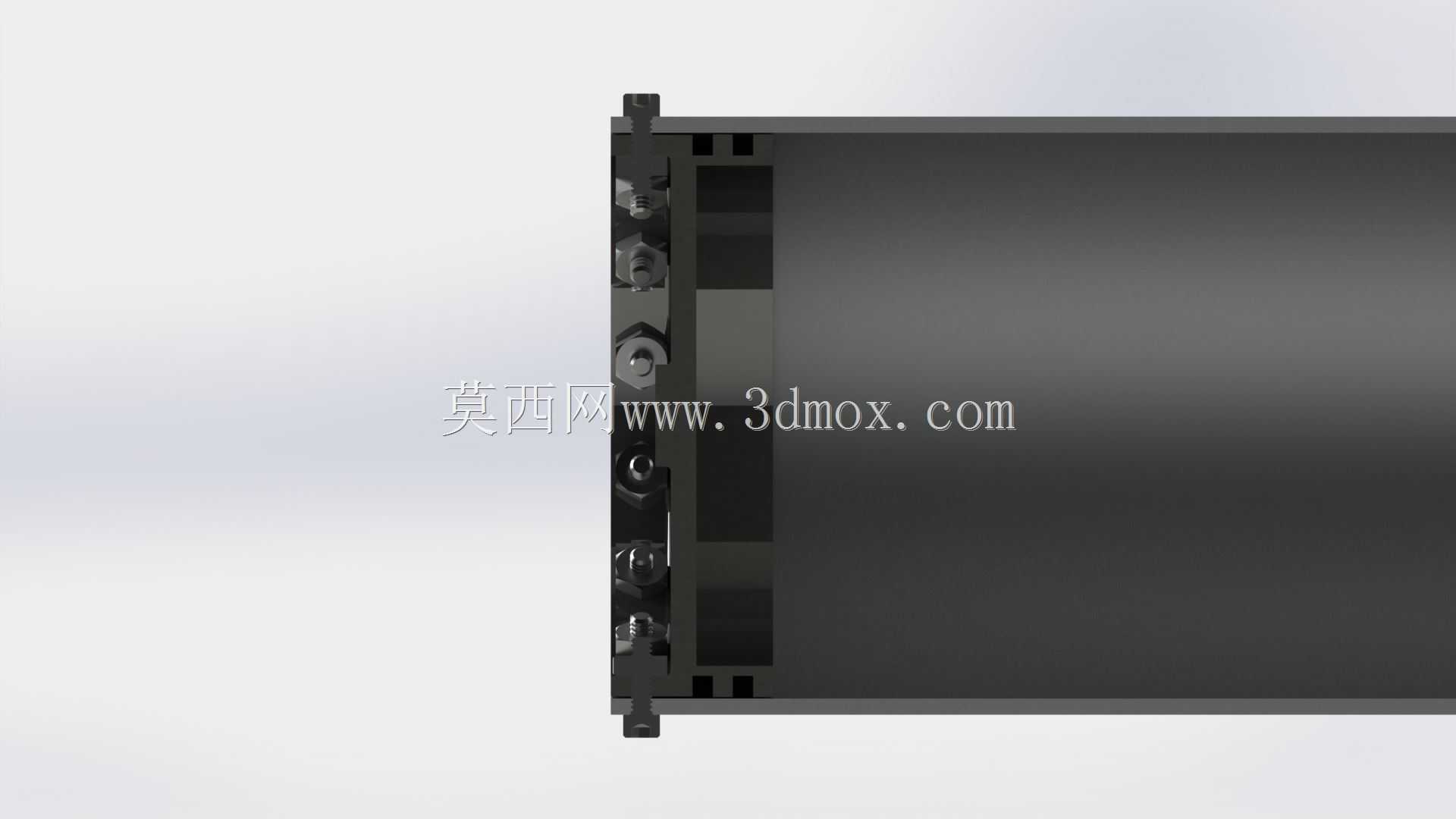

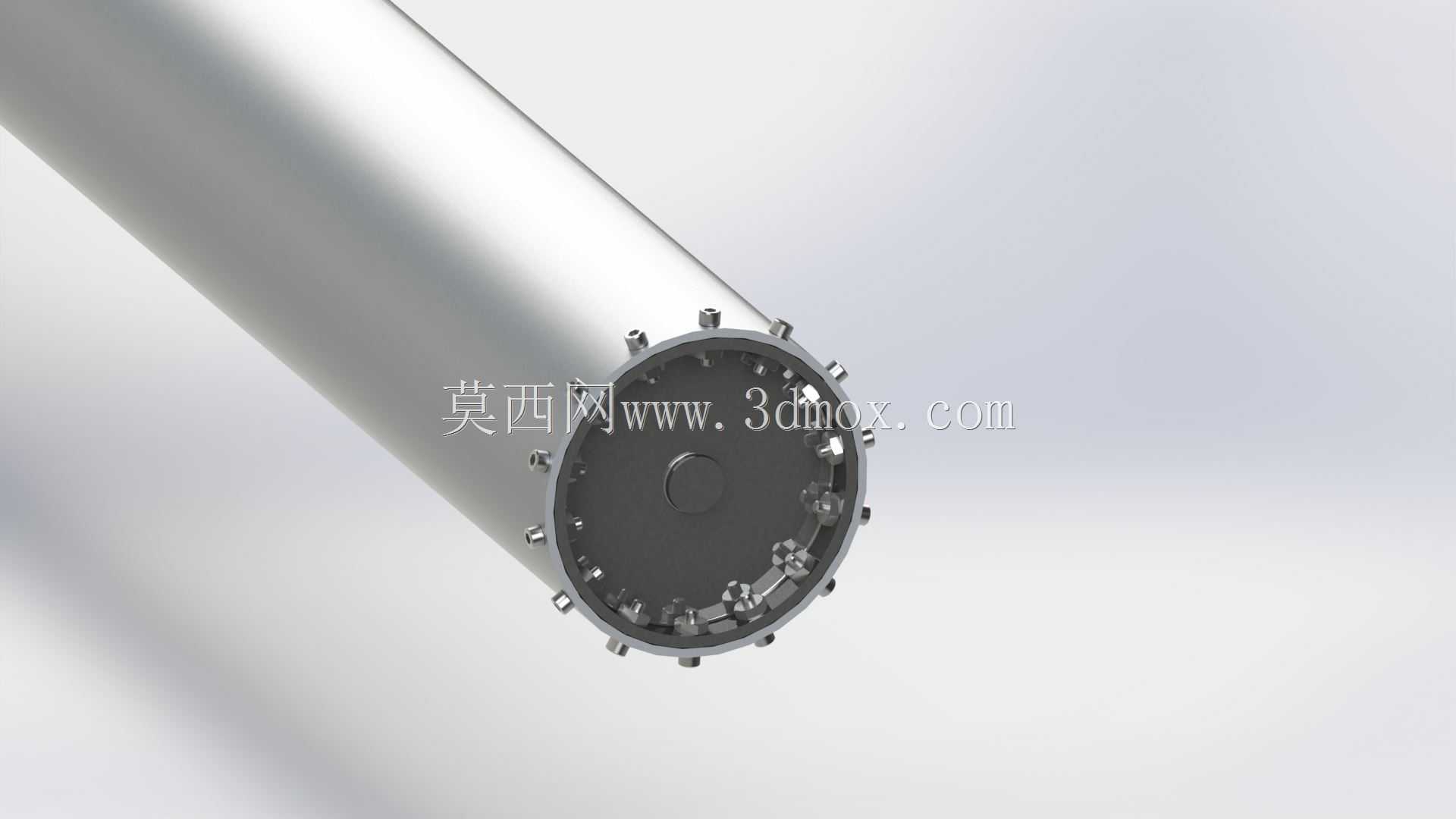

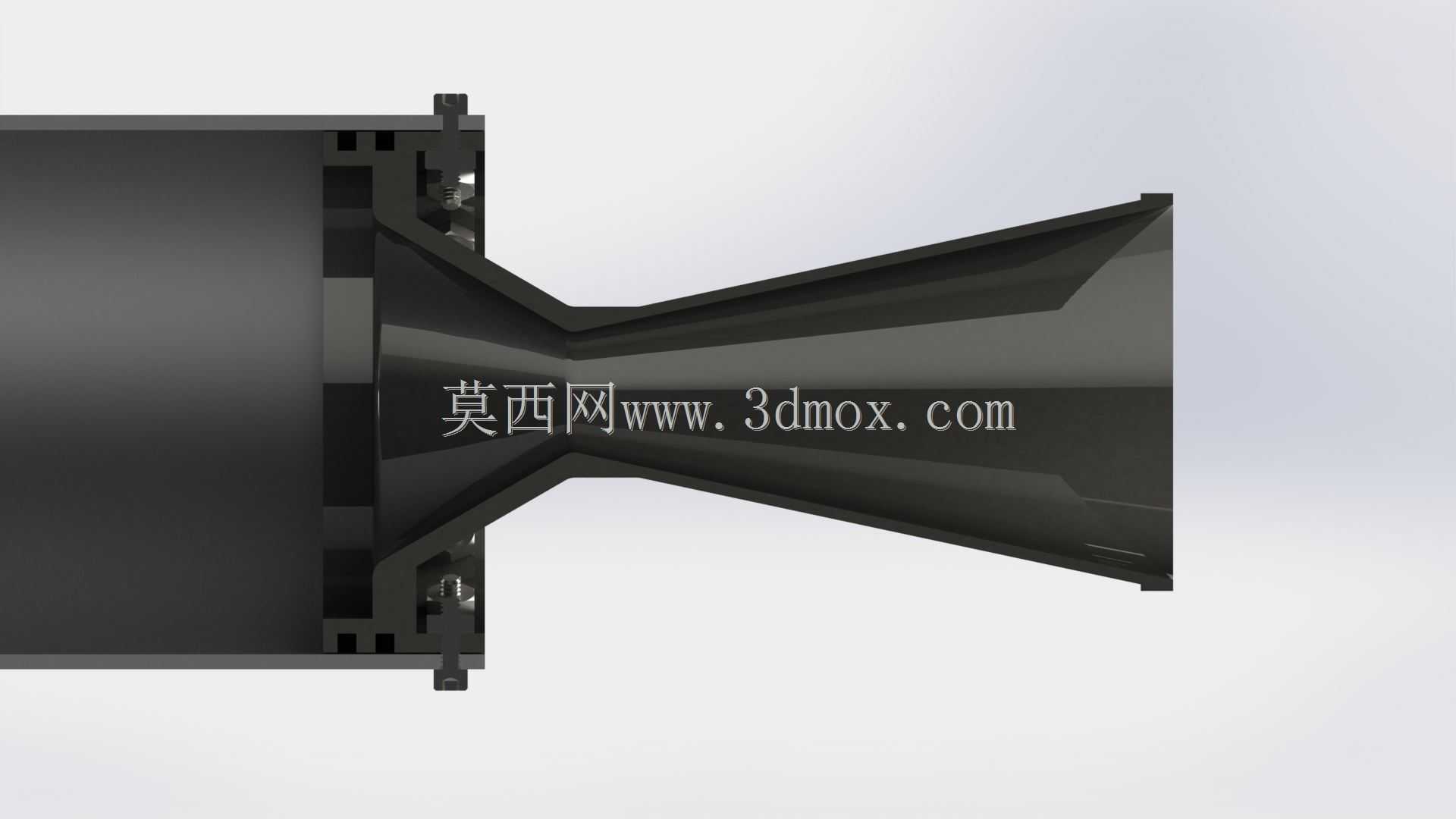

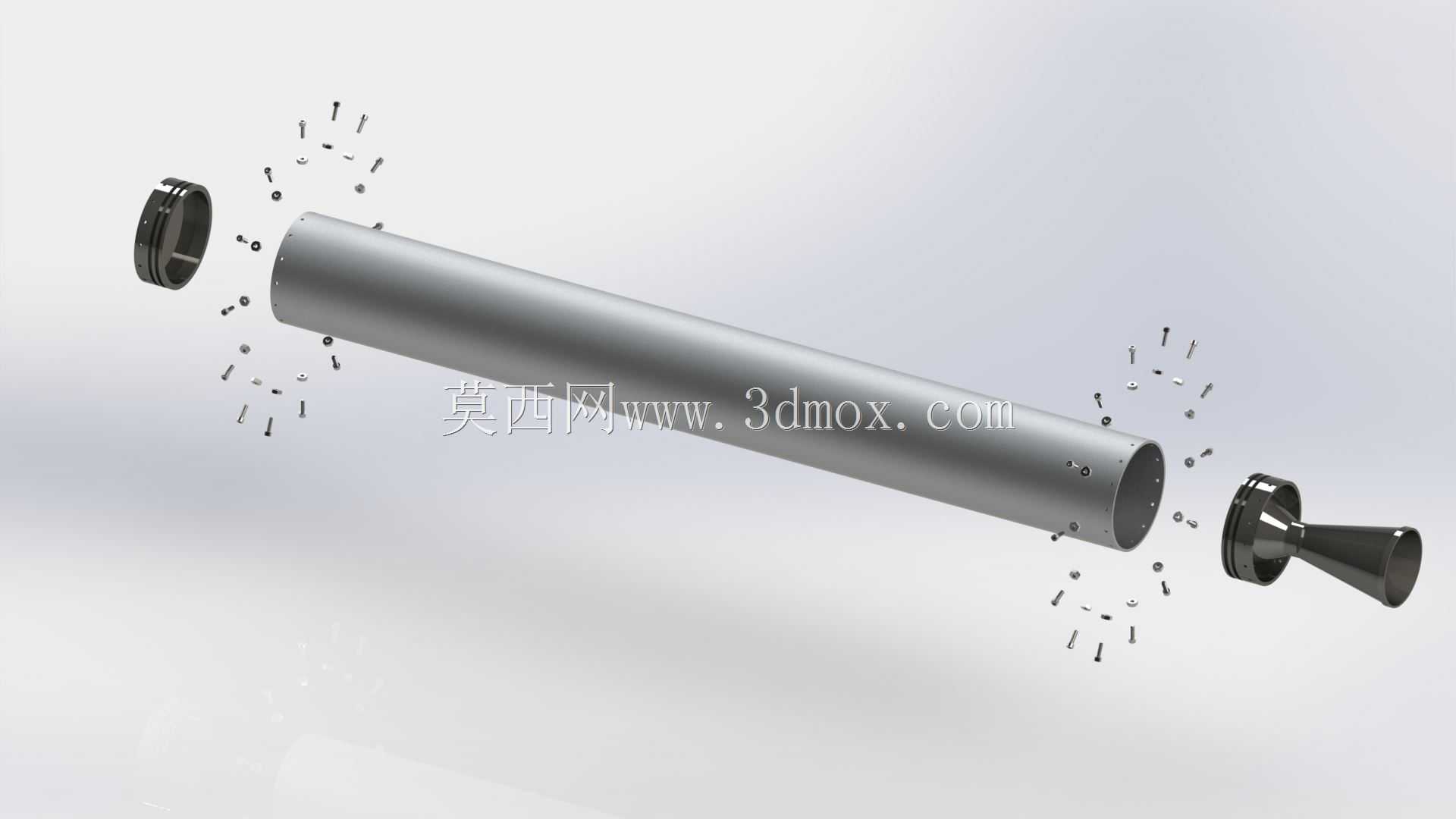

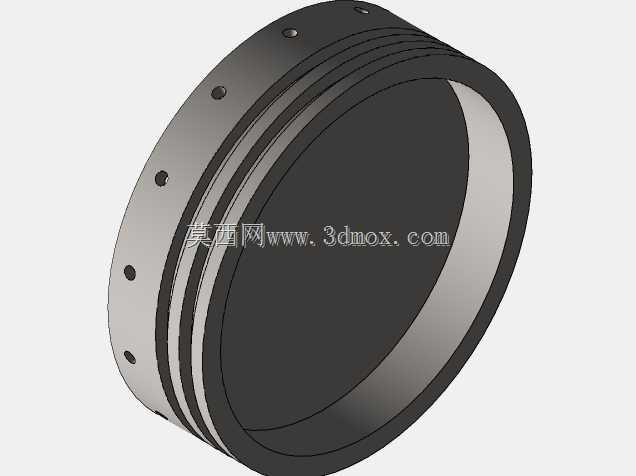

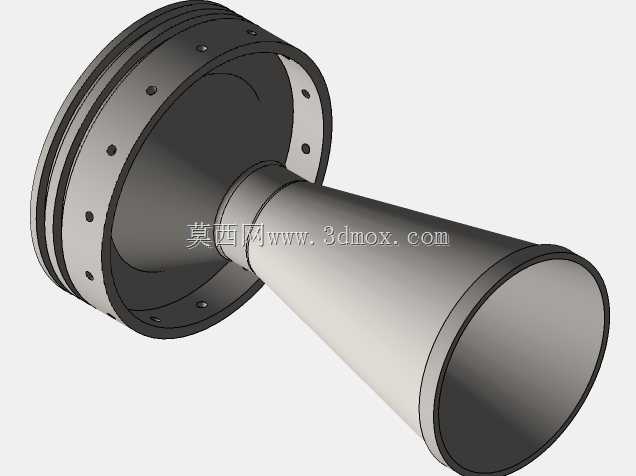

该动力装置面向业余探空火箭、小型航天试验载荷的推进场景设计，作为小型火箭的核心动力输出单元，能够为箭体提供稳定的飞行动力，适配低轨亚轨道试验、航天科普演示、小型载荷搭载等场景的使用需求，整体结构围绕固体推进剂的燃烧做功逻辑完成布局，核心功能是将推进剂燃烧产生的高温高压燃气通过收敛扩张喷管加速排出，将化学能转化为箭体飞行的动能，为箭体提供持续的轴向推力。整体采用长直圆柱段作为燃烧室主体结构，两端分别设置前端密封端盖与尾部收敛扩张喷管，燃烧室作为推进剂装填与燃烧的核心腔体，内壁需要耐受推进剂燃烧产生的超高温与高压冲击，设计时充分考虑了燃烧过程的热防护需求与结构强度冗余，圆柱腔体的内径尺寸匹配常用的业余火箭推进剂药柱规格，长度方向预留了足够的药柱装填空间与燃烧缓冲腔，能够避免燃烧过程中出现压力骤升导致的结构失效问题。前端密封端盖采用螺纹连接与密封圈组合的密封形式，既能够保证燃烧室内的高压燃气不会从前端泄漏，也方便日常拆装与药柱装填，端盖上预留的小孔可适配点火器的安装需求，点火线路可通过该孔引出连接外部点火控制装置，安装时需要保证端盖与燃烧室的同轴度，避免出现偏斜导致的密封失效。尾部的收敛扩张喷管采用拉瓦尔喷管构型，收敛段将燃烧室流出的亚音速燃气加速至音速，扩张段进一步将燃气加速至超音速排出，以此获得最高的推进效率，喷管与燃烧室的连接同样采用密封结构设计，可根据推进剂类型与推力需求更换不同扩张比的喷管，适配不同飞行高度下的气压环境。整体结构的安装边界以圆柱燃烧室的外圆柱面为基准，可通过卡箍或抱箍结构将动力装置固定在箭体的中心轴线上，安装时需要保证喷管轴线与箭体轴线完全重合，避免出现推力偏心导致的箭体飞行姿态失稳。结构上的各类连接位置都设计了O型环槽与隔板定位结构，实际加工制造时可根据选用的密封件材质、加工公差对环槽尺寸进行微调，保证高温高压工况下的密封可靠性，整体结构没有冗余的复杂部件，加工难度低，拆装维护便捷，非常适合航天科普场景下的教学演示与小型试验火箭的动力配套使用。
