星型排布五缸径向活塞动力装置结构

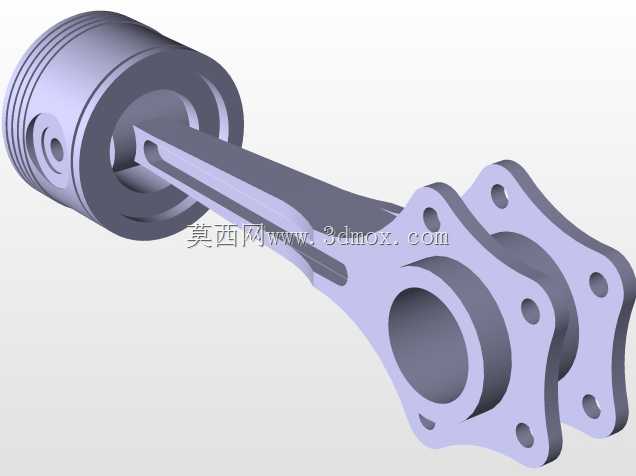

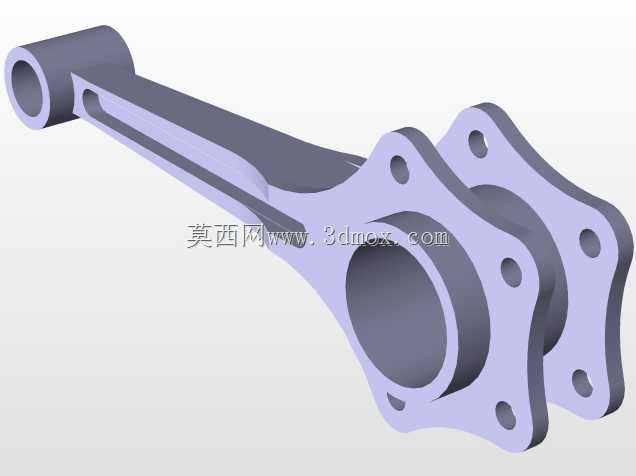

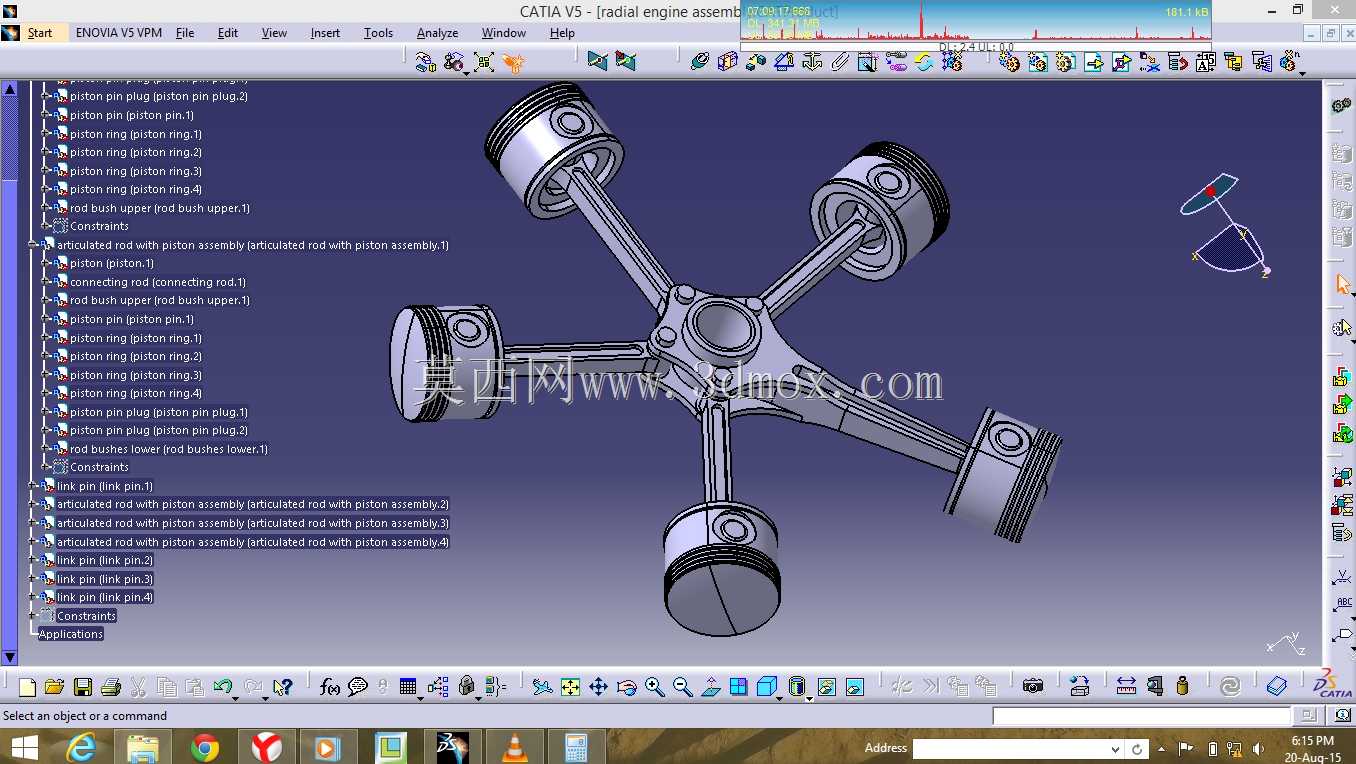

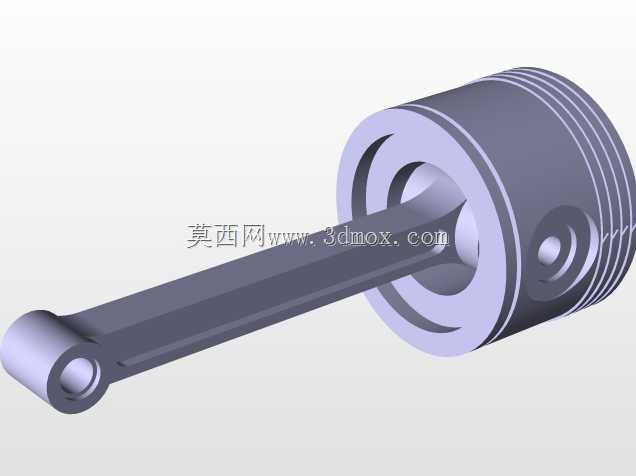

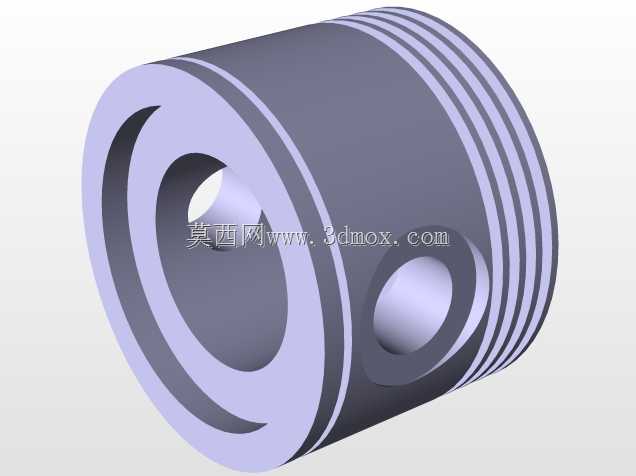

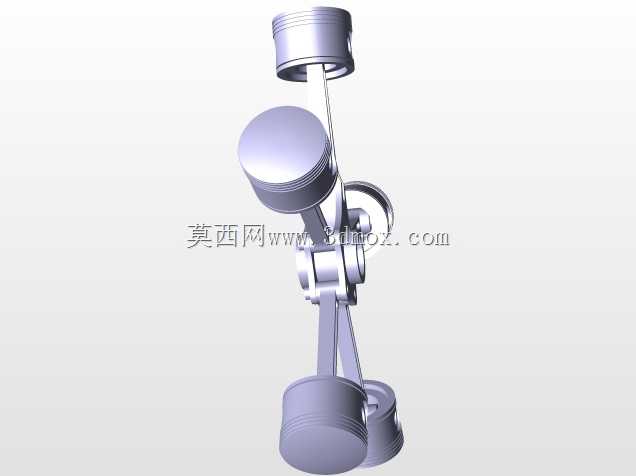

该径向活塞动力装置采用五缸圆周星型排布结构，这类动力构型最早广泛应用于轻型通航飞机动力系统，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期航空动力领域占据重要地位，同时也可适配小型特种作业设备、轻型越野载具的动力需求，相比直列排布的同排量动力单元，其径向布局能让整机在有限的轴向安装空间内实现更大的排量输出，大幅压缩动力舱的轴向长度，适配对安装纵深有严格限制的设备场景。整套结构核心围绕中央曲柄传动组件搭建，五个活塞组件沿曲柄中心呈72度夹角均匀圆周分布，每个活塞通过独立的连杆与中央曲柄销铰接，当燃烧室做功推动活塞做往复直线运动时，连杆将直线动能传递至中央曲柄，转化为曲轴的旋转扭矩输出，这种多缸均匀排布的设计能让各缸做功行程相互错开，大幅降低动力输出的扭矩波动，让整机运转平顺性显著提升，同时各缸外露于圆周外侧的缸体结构，能在设备行进或运转时借助迎面气流直接完成散热，无需额外布置复杂的水冷管路与散热系统，有效降低整机自重与结构复杂度。设计过程中充分考量了各运动部件的运动干涉边界，对活塞行程、连杆长度、曲柄回转半径做了匹配校核，确保活塞在上下止点往复运动时，连杆摆动角度处于合理受力区间，既避免连杆摆角过大造成的活塞侧摩损耗加剧，也保证各缸连杆在随曲柄回转过程中不会出现相互碰撞的问题；整套装配结构的安装边界以中央曲轴轴线为中心，径向安装尺寸覆盖五个活塞的外止点圆周范围，轴向尺寸仅需覆盖曲柄组件厚度与单缸活塞的轴向长度，安装固定点位可依托中央曲轴的两端轴承座布置，也可在圆周缸体位置增设辅助固定支架，适配不同设备的安装基座需求。每个活塞组件都配套设计了活塞环安装槽、活塞销铰接位，保证燃烧室气密性的同时，实现活塞与连杆的可靠铰接，连杆两端的铰接位都做了受力结构强化，能承受做功冲程瞬间的大扭矩冲击，整套结构的运动逻辑清晰，各部件配合公差经过合理推演，既满足动力传递的强度要求，也兼顾了装配维护的便捷性，可作为径向动力结构教学演示、特种动力改装设计的参考结构，也能为小型轻量化动力单元的构型设计提供直观的结构参照。
