全向移动麦克纳姆轮结构设计

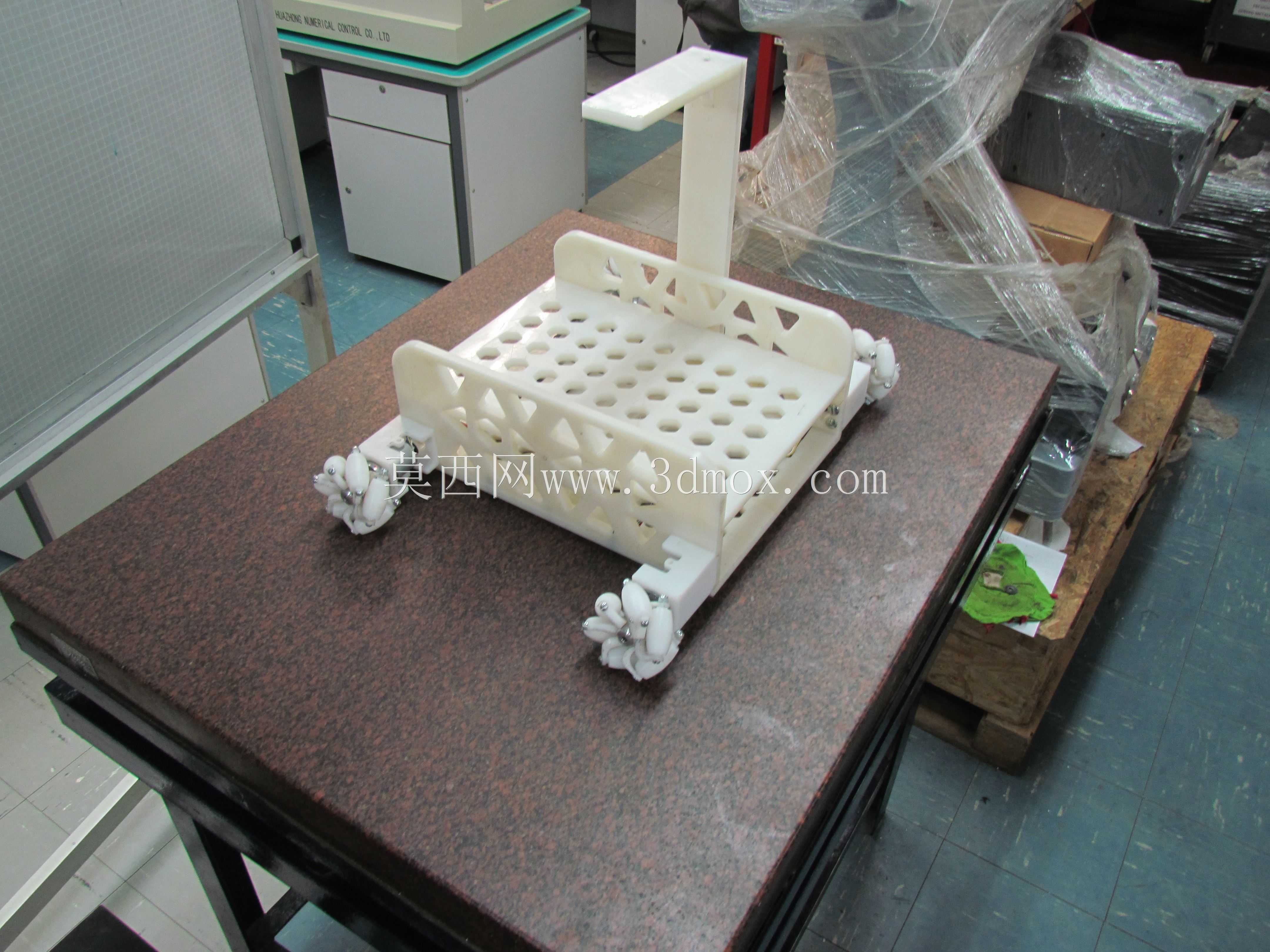

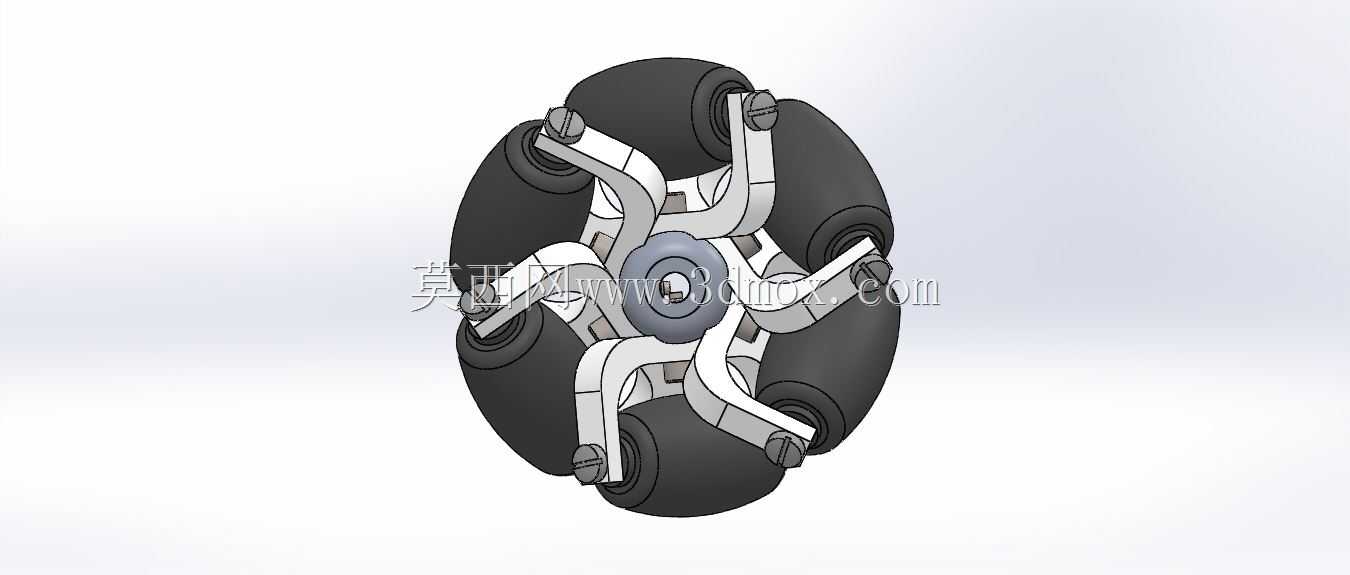

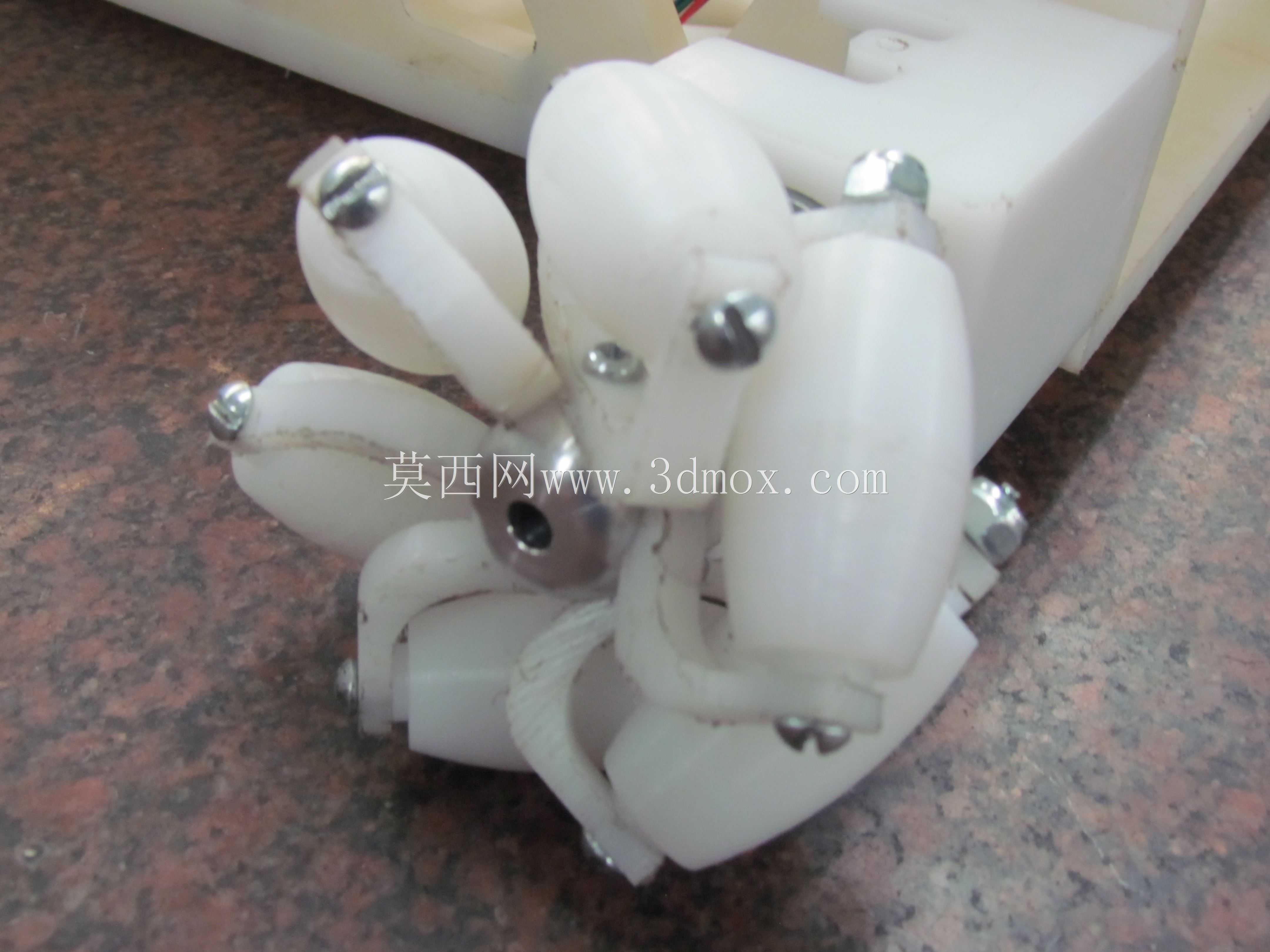

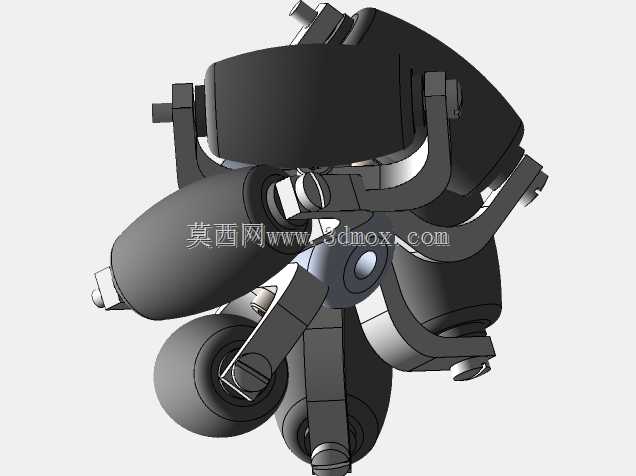

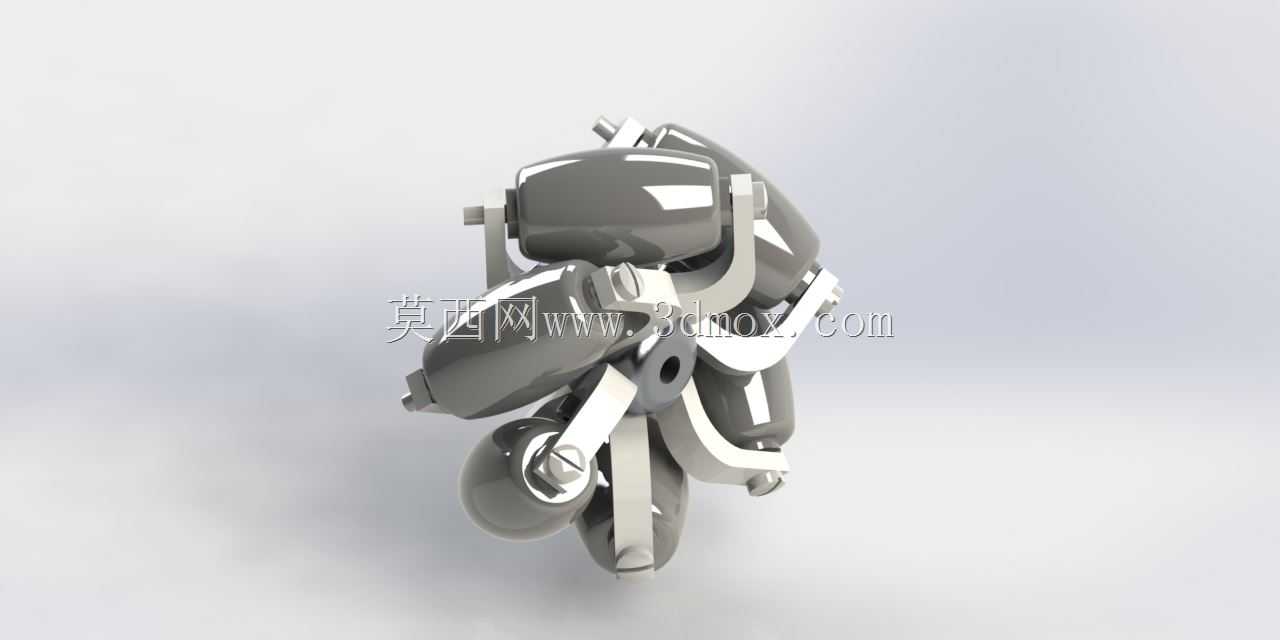

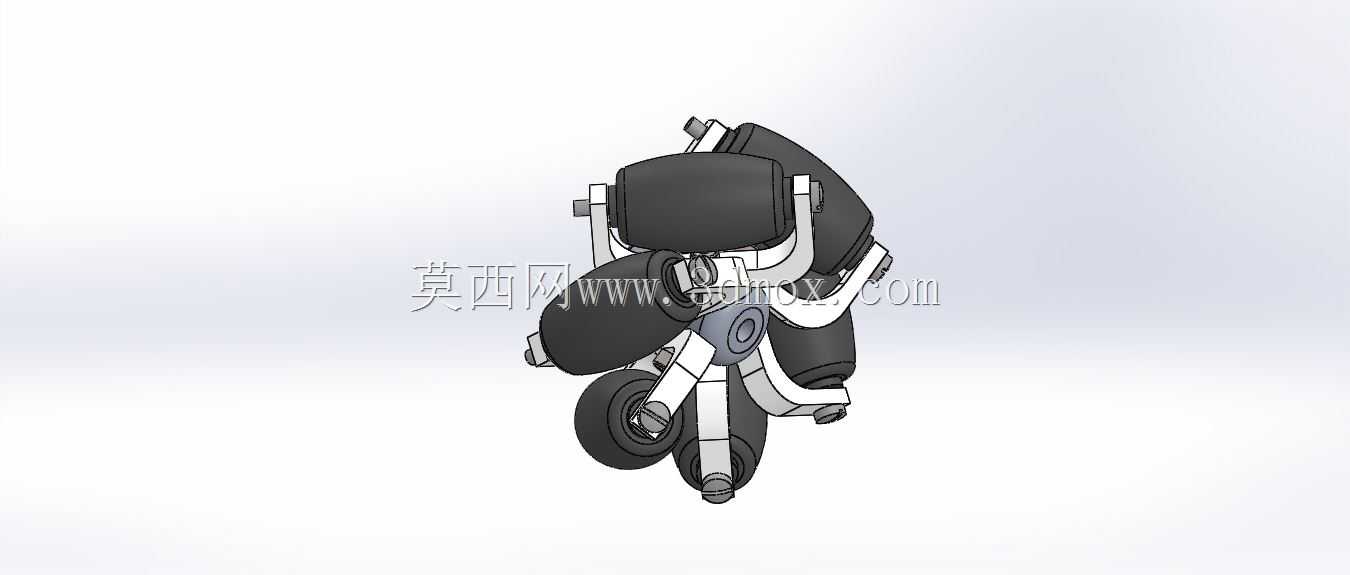

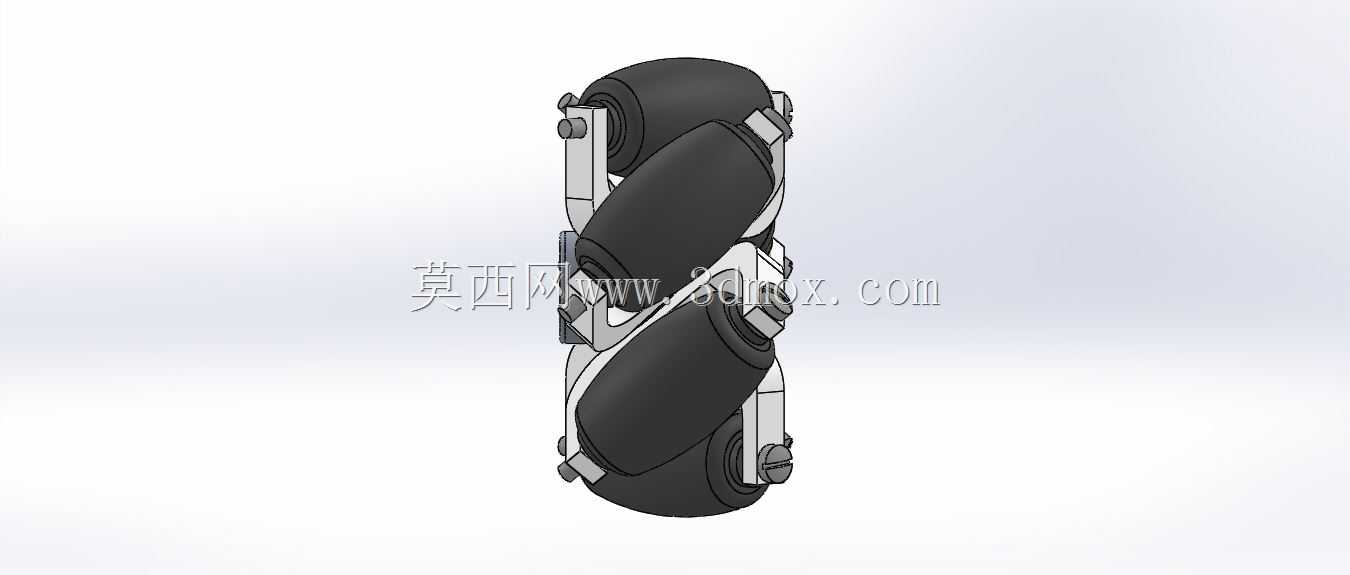

麦克纳姆轮作为全向移动系统的核心行走部件，目前广泛应用于智能仓储AGV、工业巡检机器人、服务型移动机器人、重载转运平台以及特种作业移动设备领域，能够帮助移动载体在狭窄作业空间内完成横向平移、原地旋转、斜向行进等常规车轮无法实现的移动动作，大幅提升空间利用率与移动灵活性，解决传统转向轮在狭小通道内转弯半径大、调位效率低的痛点。这款麦克纳姆轮采用多辐条轮毂搭配周向分布式辊轮的结构设计，中心轮毂为对称式六辐支撑结构，每根辐条末端通过紧固件独立固定一个小直径从动辊轮，所有辊轮的轴线与车轮主轴线呈固定夹角排布，依靠不同车轮辊轮的速度差与方向差合成任意方向的整体移动矢量，无需额外设置转向机构即可实现全向移动功能。设计过程中重点考量了受力均匀性与安装适配性，轮毂主体采用等强度辐条构型，每处辊轮安装位都设置了定位止口与螺栓锁紧结构，既保证辊轮转动的同轴度，也能在承受径向载荷时将力均匀分散到各根辐条上，避免局部应力集中导致的结构变形。辊轮采用外包高摩擦系数弹性材质的设计，既能够保证与地面接触时的足够附着力，减少打滑概率，也能缓冲行进过程中的路面颠簸，降低运行噪音。从安装边界来看，这款车轮的中心设置有标准轴连接孔位，可适配常规的驱动电机输出轴安装尺寸，轮毂整体外轮廓为正圆形，周向突出的辊轮外边缘共同构成车轮的滚动外圆，安装时只需保证车轮安装面与底盘安装基准面垂直，各车轮的辊轮夹角方向按照全向移动系统的标准布局配置，即可实现稳定的全向移动效果。实际应用中，这类车轮通常以四个为一组搭配使用，通过独立控制每个车轮的转速与转向，即可让搭载的移动平台在不改变自身朝向的情况下完成任意方向的位移，尤其适合在空间紧凑的智能仓储车间、自动化产线转运区域、狭小机房巡检场景中使用，能够有效减少设备调位所需的空间，提升移动作业的效率，同时简化移动底盘的转向结构设计，降低整体机构的复杂度与后期维护成本。
