木质螺旋桨仿形铣削加工复刻设备

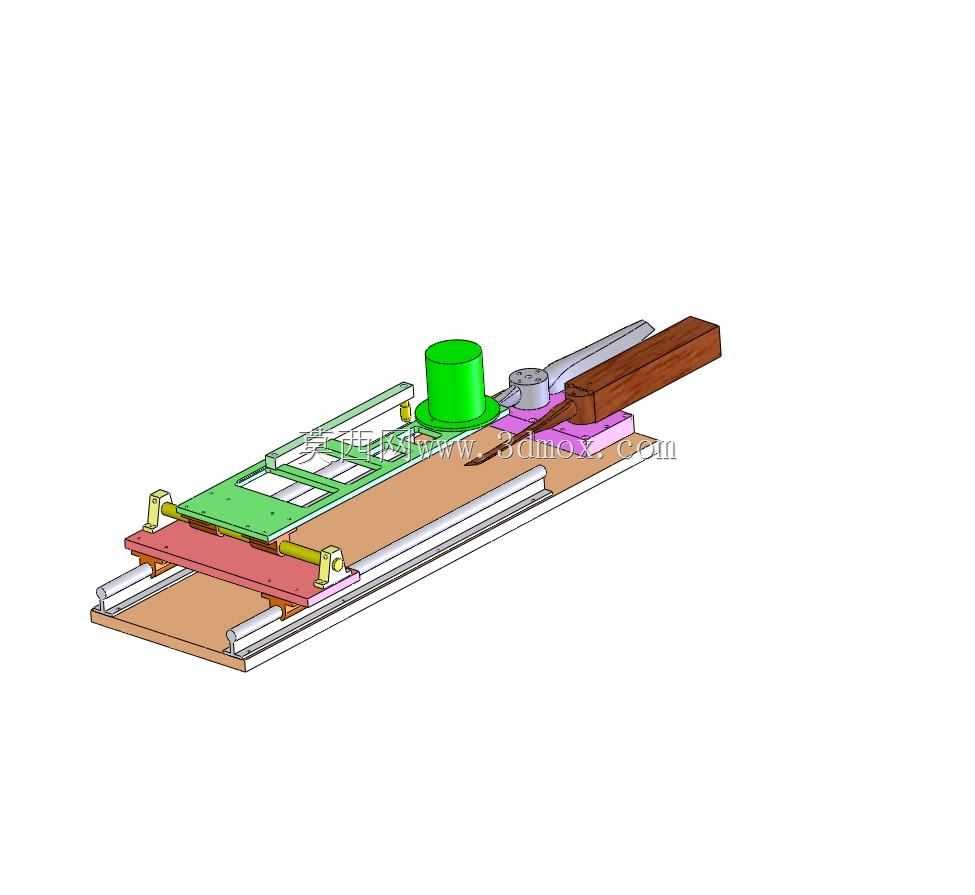

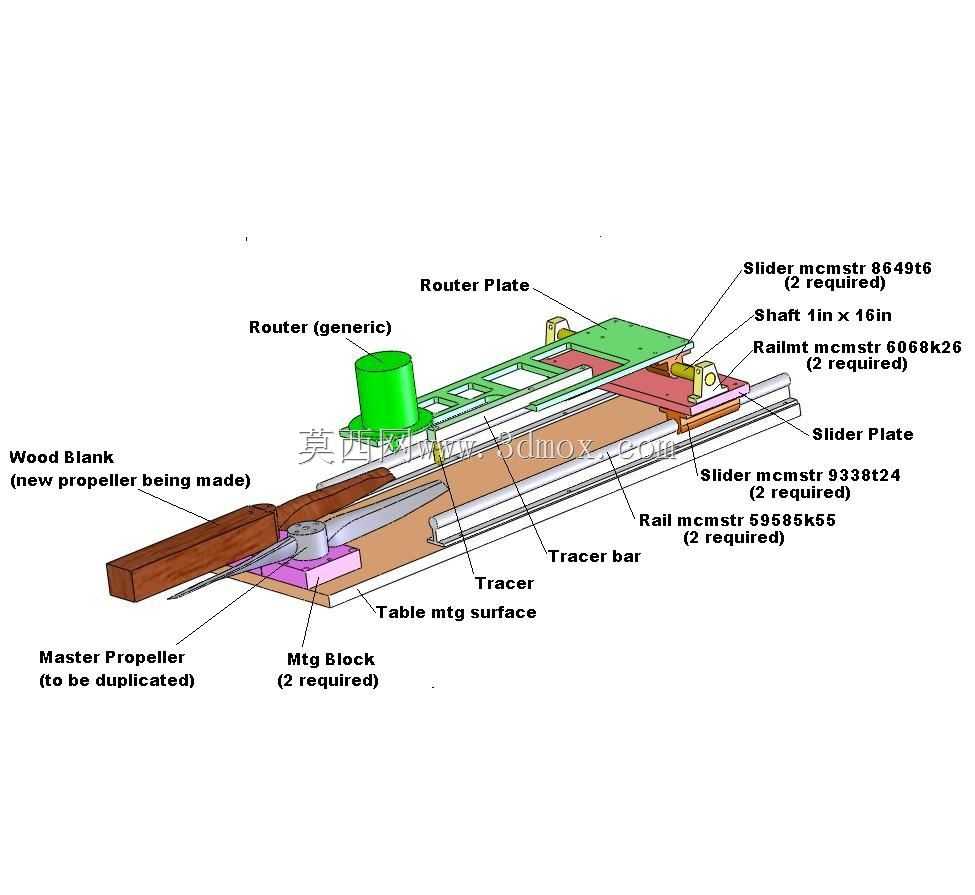

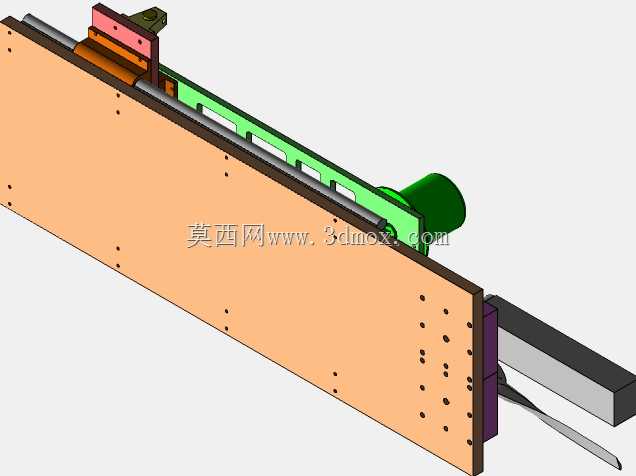

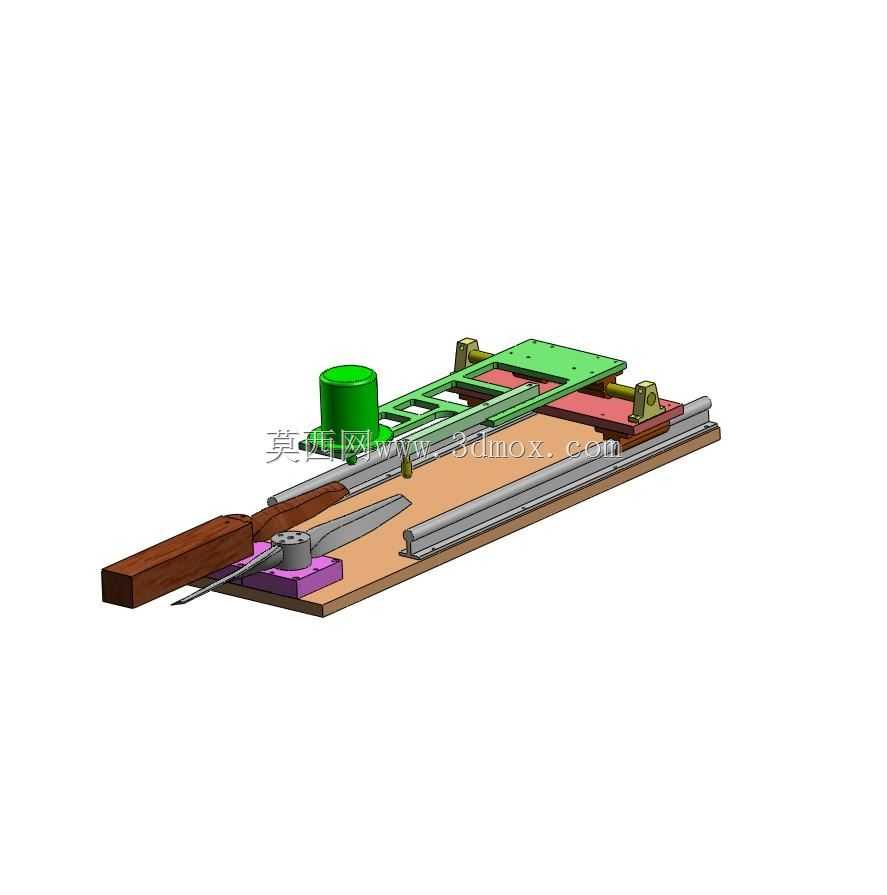

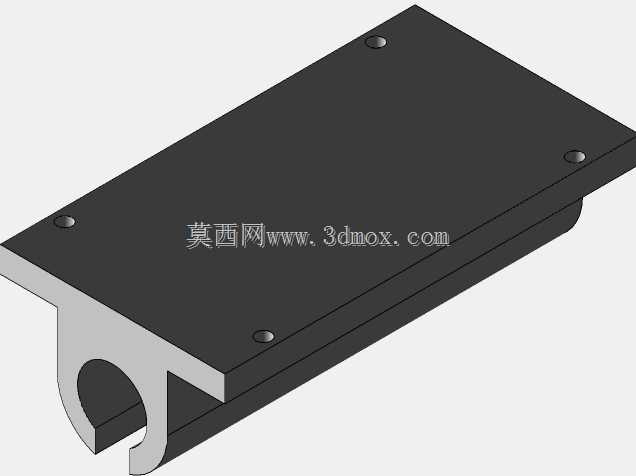

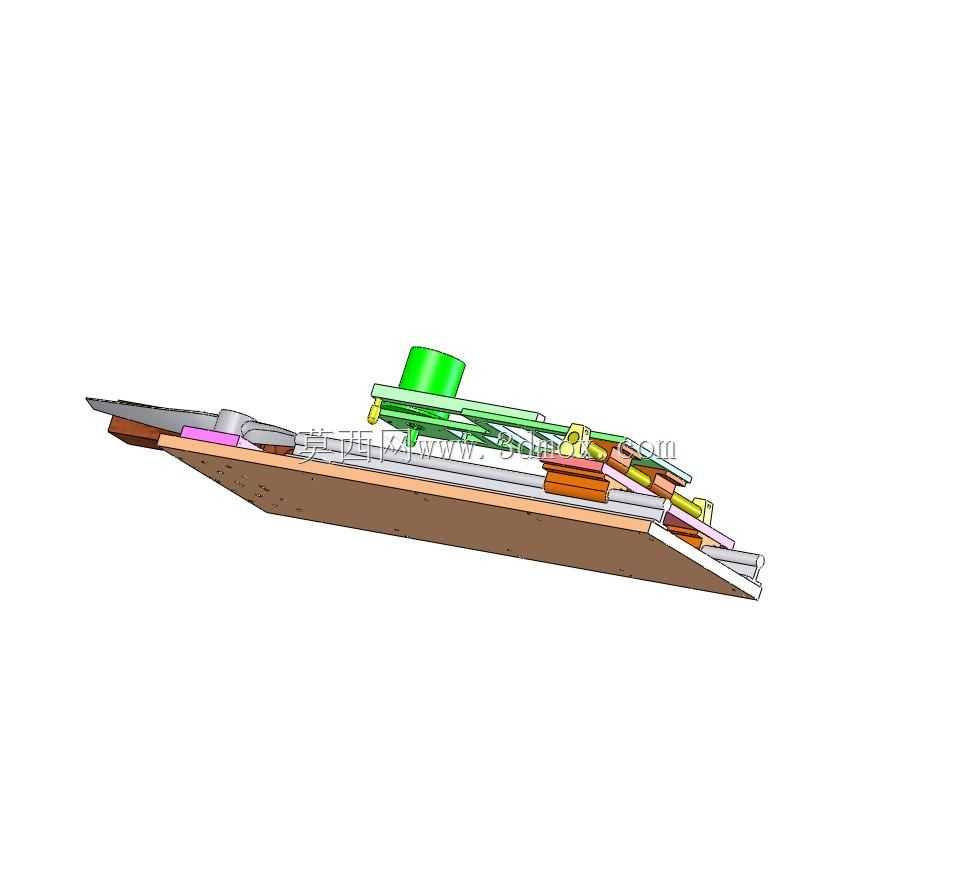

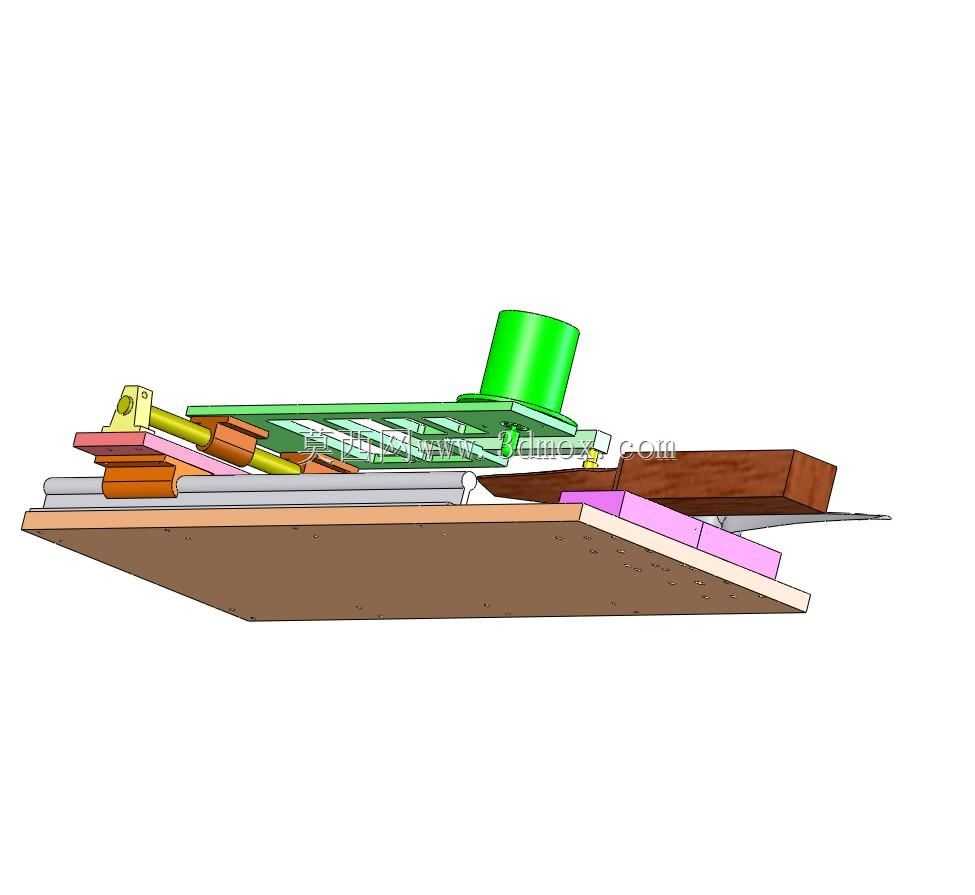

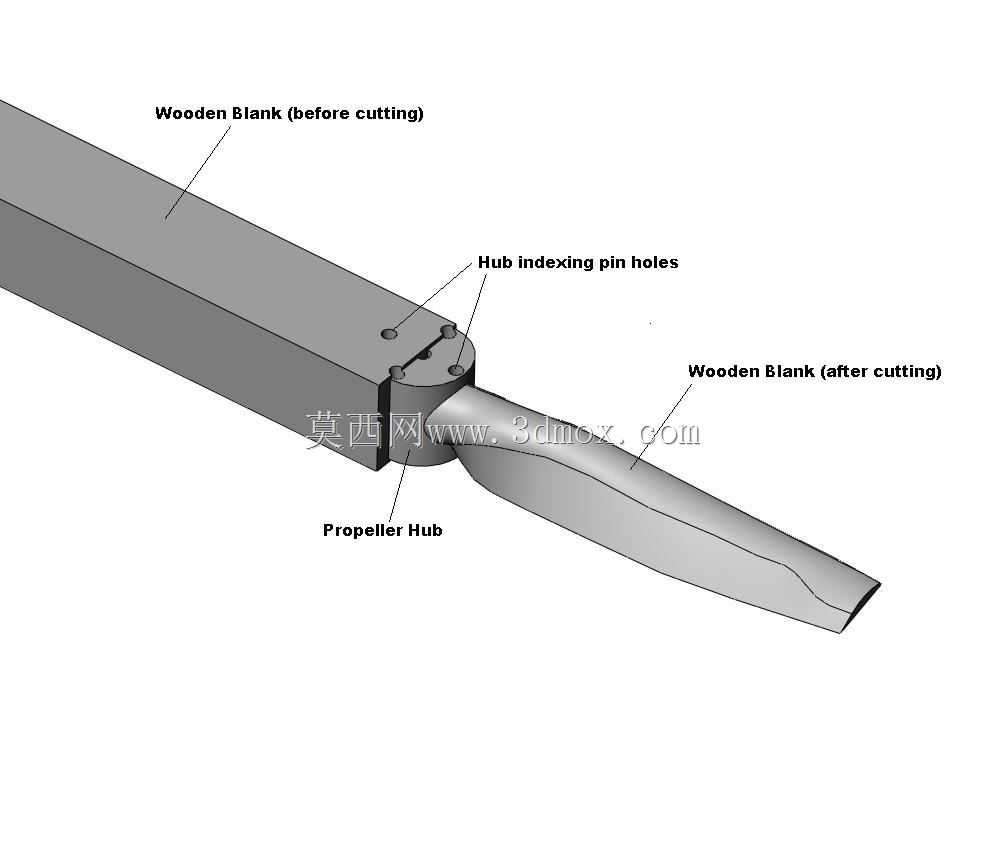

该设备是面向小型木质螺旋桨量产与定制复刻场景开发的专用仿形加工装置，主要服务于航模制作、小型通用航空配件试制、木质螺旋桨维修替换等领域，解决传统手工制作螺旋桨曲面精度差、生产效率低、同规格桨叶一致性难以保障的痛点，能够在无需复杂数控编程的前提下，快速完成与母版参数完全一致的木质螺旋桨加工。设备采用靠模仿形的核心工作原理，将待复刻的标准母版螺旋桨固定在专用安装基座上，待加工的木质毛坯与母版同轴装夹在同一进给工位，通过随动 tracer 触头贴合母版螺旋桨的曲面轮廓，同步带动高速路由铣头完成对应位置的木质毛坯切削，全程触头与铣头的运动轨迹完全同步，可1:1还原母版桨叶的翼型曲面、螺距分布、动平衡配重结构，加工出的成品无需反复修型即可直接做动平衡测试后投入使用。整套设备的机械结构采用双平行直线导轨作为进给运动的承载基础，导轨搭配多组可调式滑块组件，分别承担铣削动力头安装板、靠模触头支架、木质毛坯装夹台的滑动导向功能，导轨安装基准面经过精密校平，可保障长行程进给过程中无卡顿、无偏移，铣削进给的直线精度控制在合理范围内，避免出现桨叶曲面阶梯差、厚度不均的问题。设备的核心铣削单元采用通用高速路由动力头，安装在可上下微调的绿色路由安装板上，操作人员可根据待加工木材的硬度、单次切削深度需求，灵活调整铣头的伸出长度与进给压力，适配不同密度的实木、层压木等螺旋桨常用加工材料。靠模触头通过专用安装块固定在进给滑台上，触头的接触端采用耐磨低摩擦材质，在沿母版桨叶曲面滑动时不会划伤母版表面，同时可精准捕捉桨叶曲面的细微起伏变化，将轮廓信息同步传递至铣削端。设备的安装基座采用加厚平台结构，所有功能组件均集成在平台的标准安装面上，整体占地面积小，可直接放置在常规木工工作台面上使用，无需额外做地基固定；设备可加工的最大螺旋桨直径为30英寸，覆盖了绝大多数小型航模、轻型无人机、小型动力滑翔机所用的木质螺旋桨尺寸范围，装夹工位可通过调整固定块的位置适配不同中心孔径、不同根部厚度的螺旋桨毛坯，换型调整操作简单，无需复杂的工装更换流程。在实际使用过程中，操作人员只需提前将木质毛坯切割为近似桨叶轮廓的粗坯，固定在装夹工位上，调整好铣头的切削深度与进给阻尼，即可推动滑台沿导轨方向进给，靠模触头会自动贴合母版轮廓引导铣头完成曲面加工，单支螺旋桨的加工周期远低于纯手工制作，且同批次加工的桨叶外形、重量一致性极高，可有效降低后续动平衡调校的工作量，非常适合小批量定制、维修替换类的螺旋桨加工场景。
