飞机座舱姿态指示陀螺地平仪结构

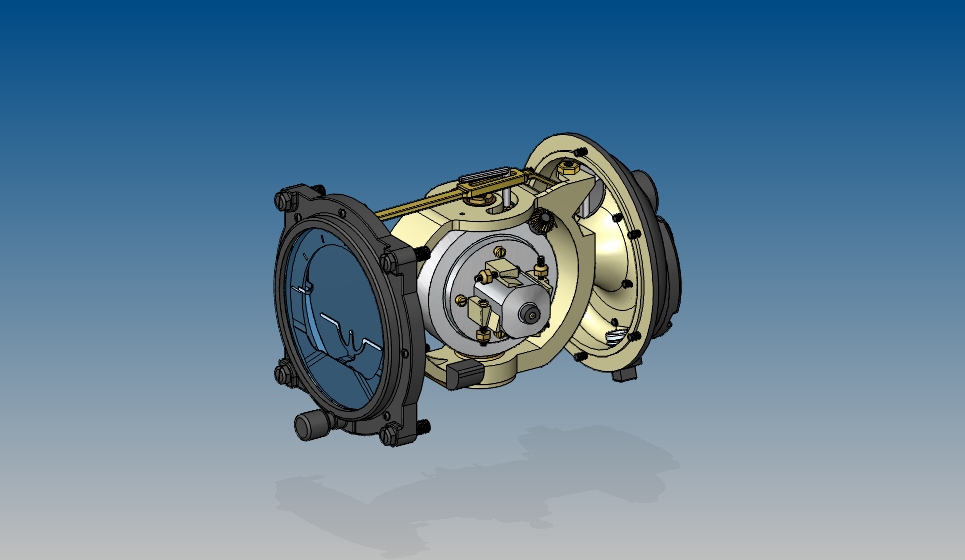

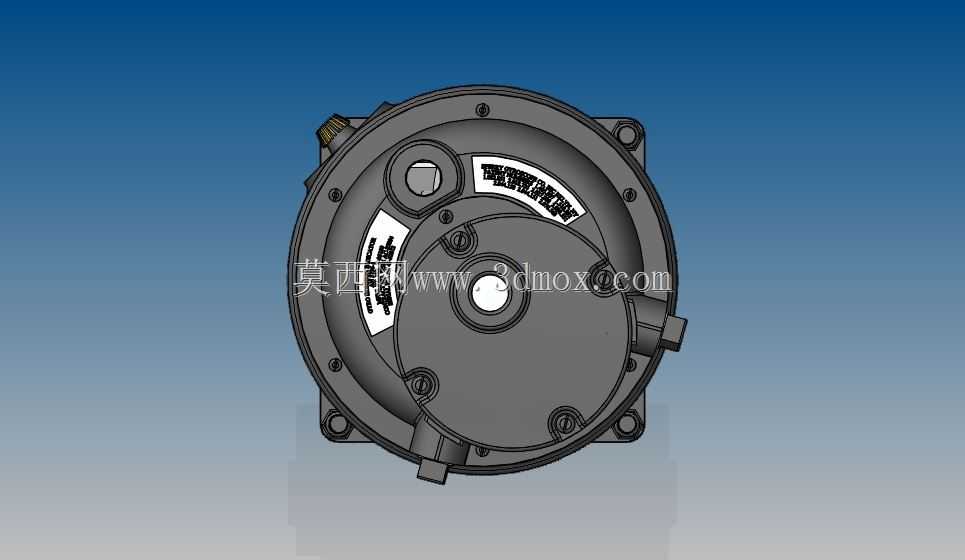

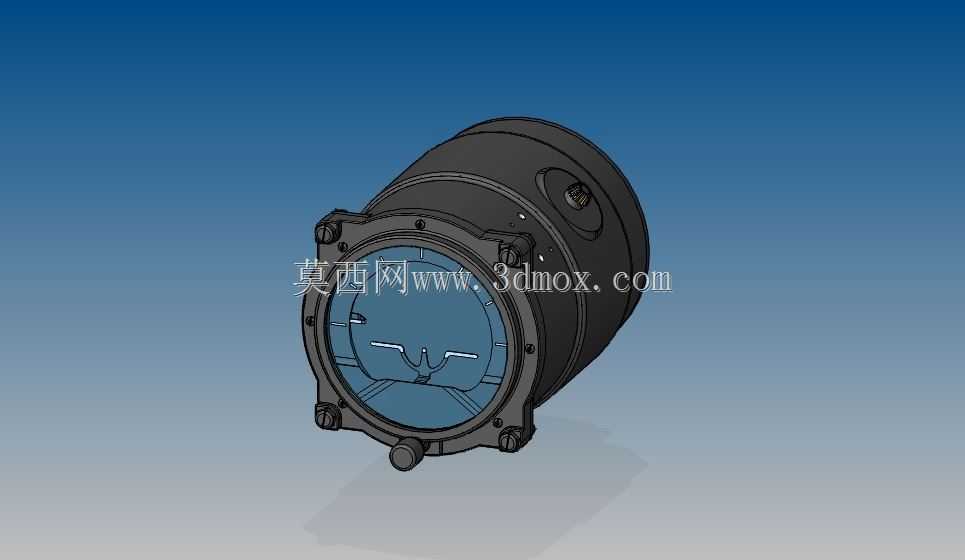

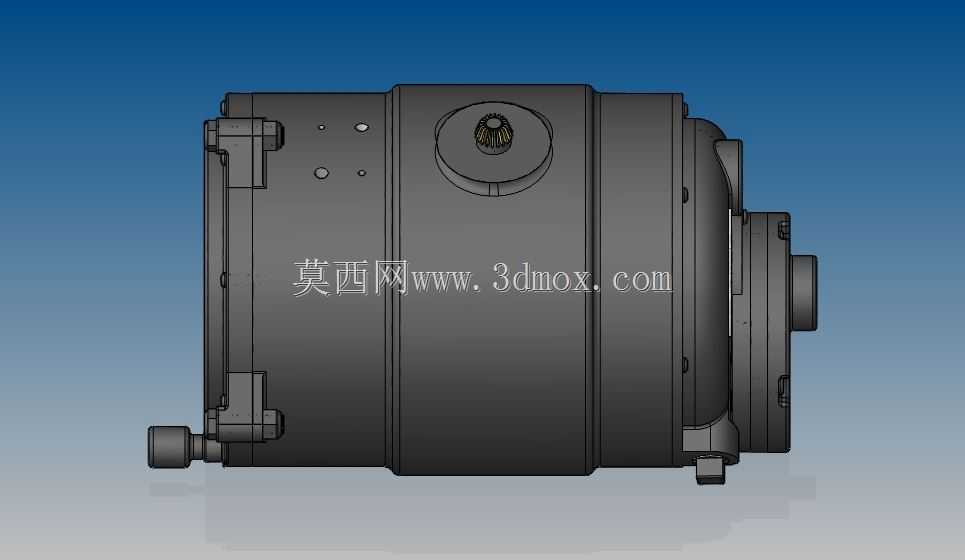

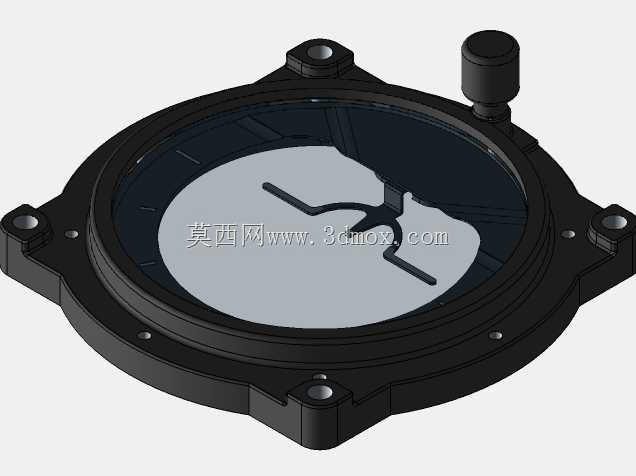

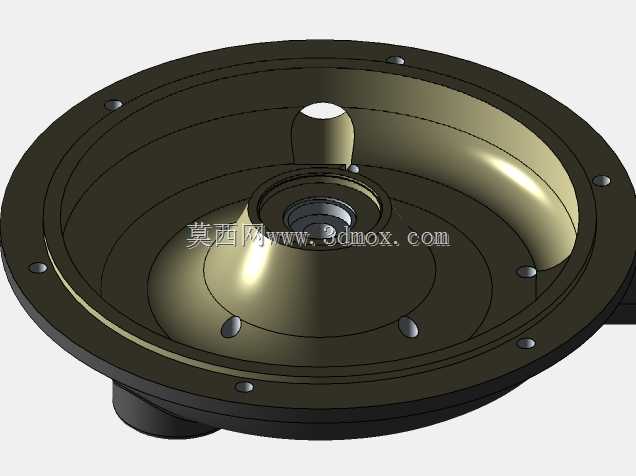

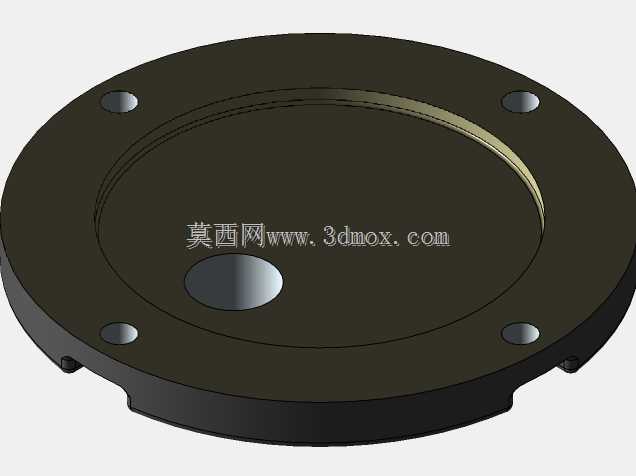

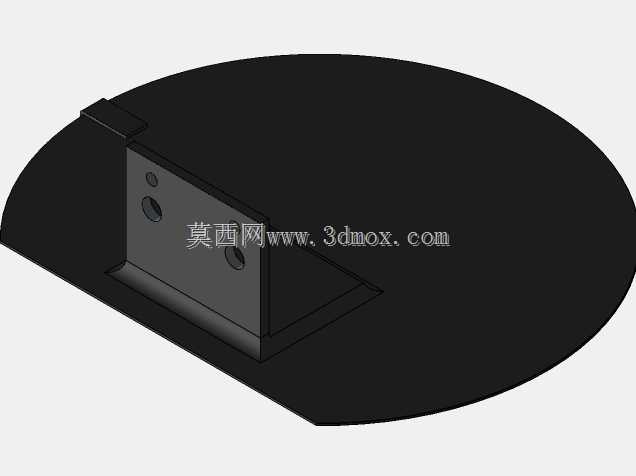

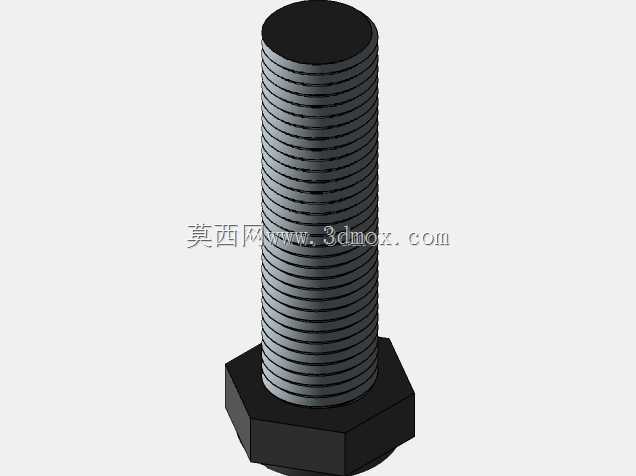

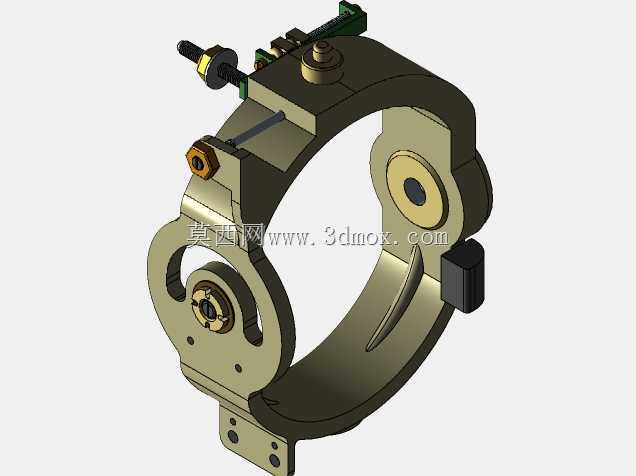

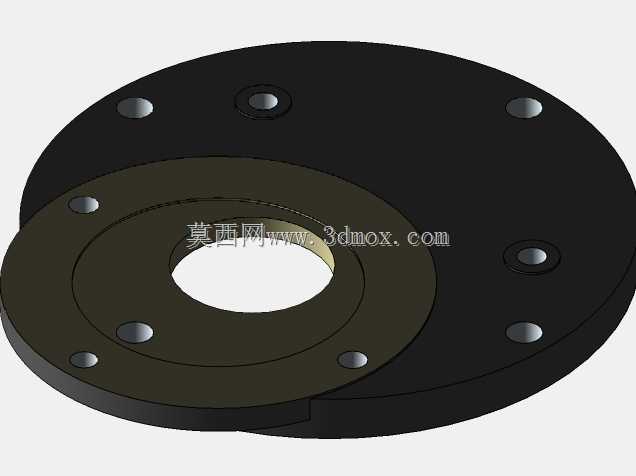

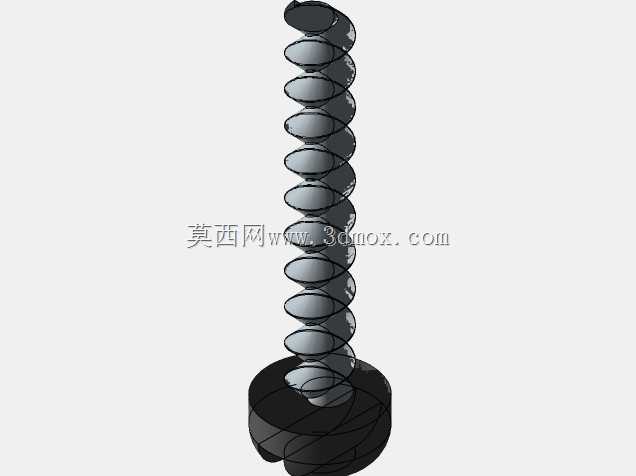

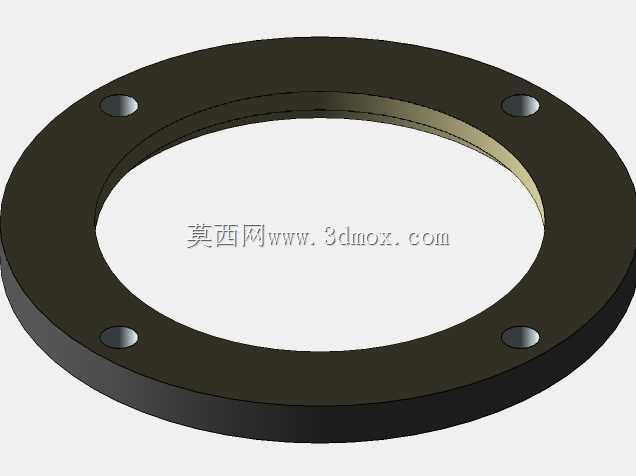

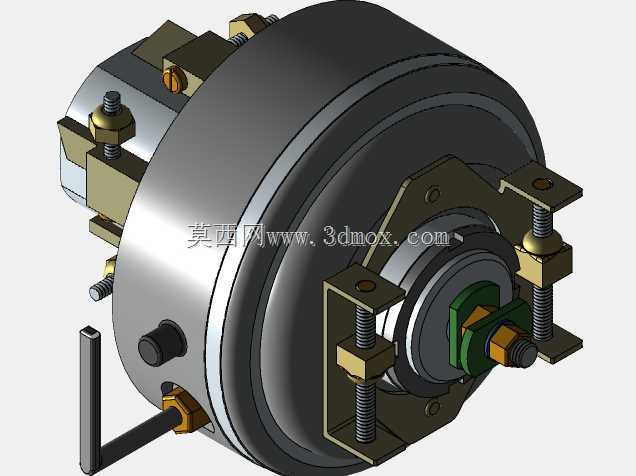

陀螺地平仪作为载人航空器座舱内核心的飞行姿态指示仪表，是飞行员在复杂气象、夜间飞行或是天地线视觉参考缺失的飞行阶段，判断飞机俯仰、倾斜姿态的核心参照设备，直接关系到飞行过程中的姿态把控与飞行安全，避免飞行员因空间定向障碍引发飞行事故。该款陀螺地平仪采用经典的圆形盘式壳体设计，整体为密封式金属壳体结构，壳体外缘设置有四个对称分布的安装凸耳，凸耳上预留标准安装孔位，能够直接适配主流通用航空飞机、老式运输机座舱仪表板的标准安装开孔，安装时仅需通过对应规格的紧固件即可完成仪表的固定，安装边界贴合传统机械航空仪表的通用安装尺寸规范，无需对仪表板进行额外的开孔改造，适配性较强。壳体侧面预留有调整旋钮与信号接口位置，分别对应仪表的初始校准调节、内部陀螺机构的信号输出与供电连接，接口位置做了密封凸台设计，能够适配座舱内的布线走向，避免线缆弯折干涉。从设计思路来看，该产品依托二自由度陀螺仪的定轴性特性搭建核心测量机构，内部陀螺转子通过高速旋转建立稳定的水平参考基准，再通过联动传动机构将飞机相对于水平面的俯仰角度、倾斜角度传递到仪表的指示盘面上，让飞行员能够直观读取当前飞机的抬头、低头角度以及左倾、右倾的坡度数值。整个壳体采用一体化铸造成型后做精密机加工处理，各拼接面的加工精度满足航空仪表的密封要求，能够抵御座舱内的温度变化、轻微振动带来的结构形变影响，保证内部陀螺机构的工作稳定性。仪表正面的指示区域布局符合飞行员的常规视觉读取习惯，刻度标识清晰醒目，即使在座舱光线变化的环境下也能快速识别姿态信息，壳体的整体厚度控制在适配常规仪表板安装夹层的范围内，不会占用过多的座舱后部布线空间，安装完成后仪表正面与仪表板表面齐平，不会突出影响座舱内的操作空间。在实际使用场景中，该类机械陀螺地平仪不依赖外部的大气数据、卫星信号输入，仅依靠自身陀螺机构的稳定特性即可独立输出姿态信息，在机载电子设备出现故障的极端情况下，依然能够为飞行员提供可靠的姿态参考，是飞机飞行仪表系统中不可或缺的备份与核心指示设备。
