微型脉冲喷气动力装置结构设计

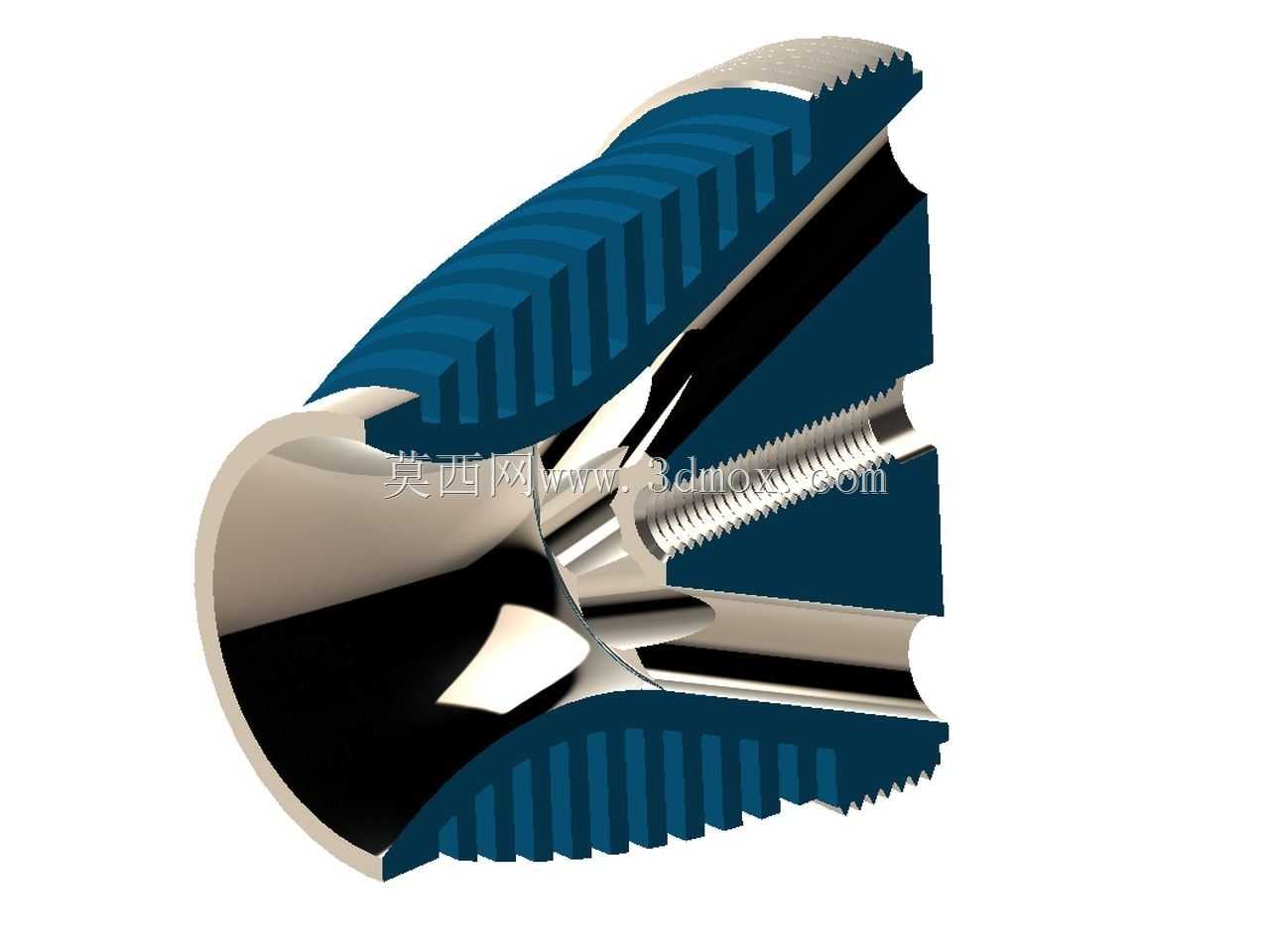

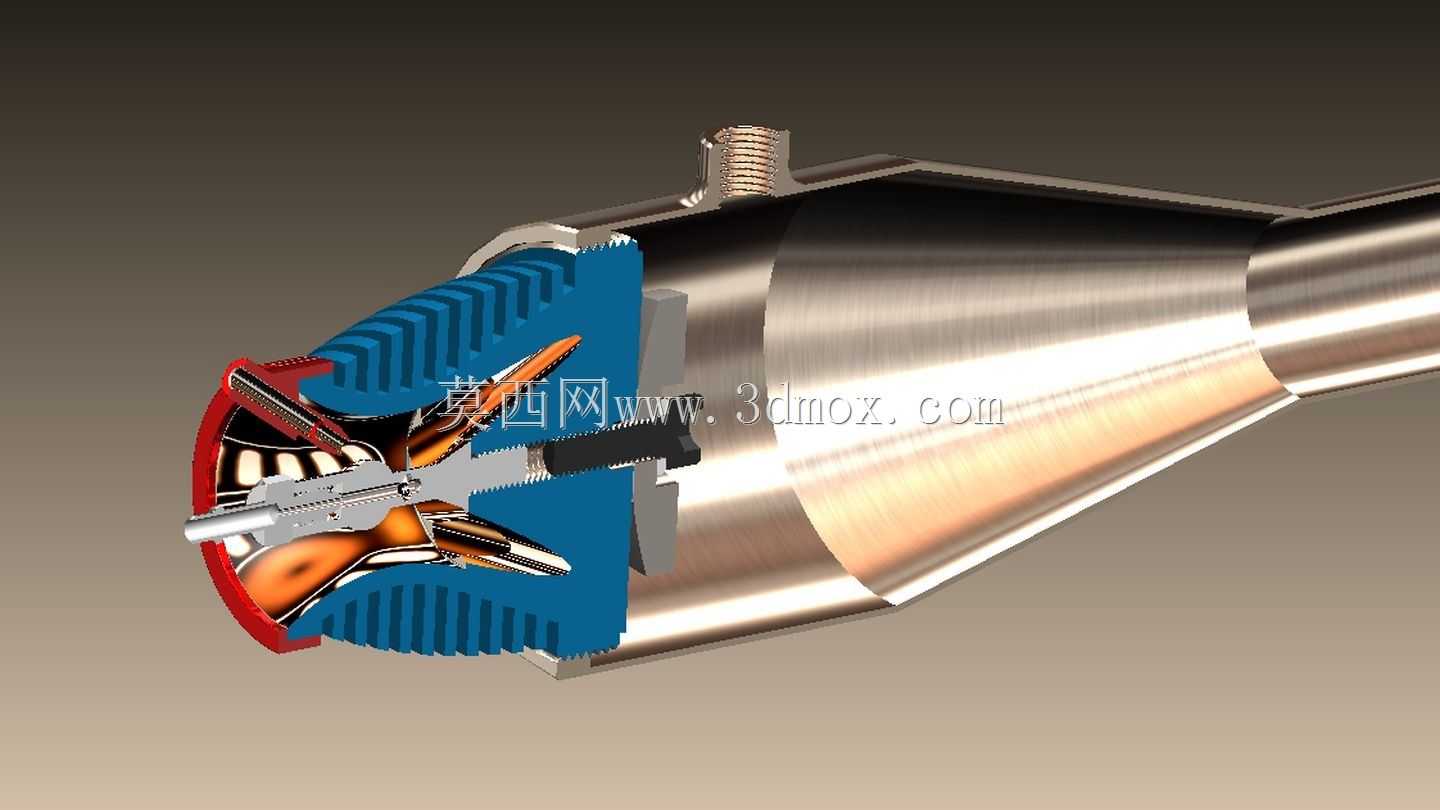

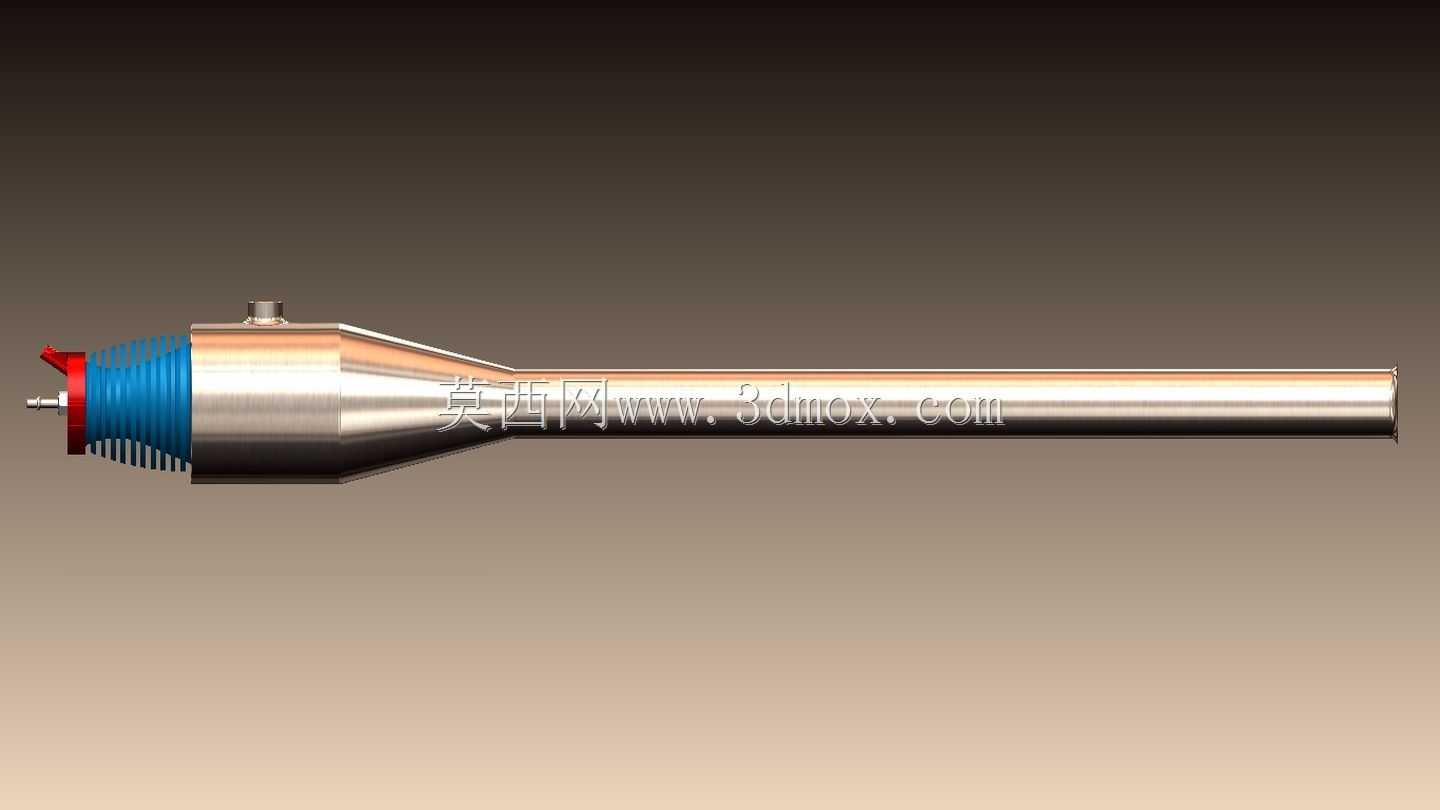

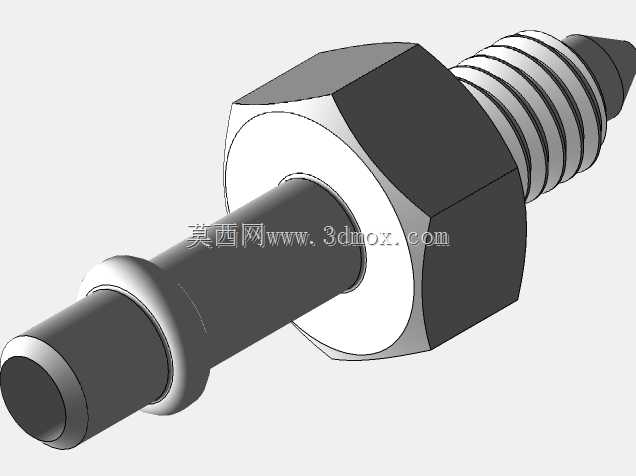

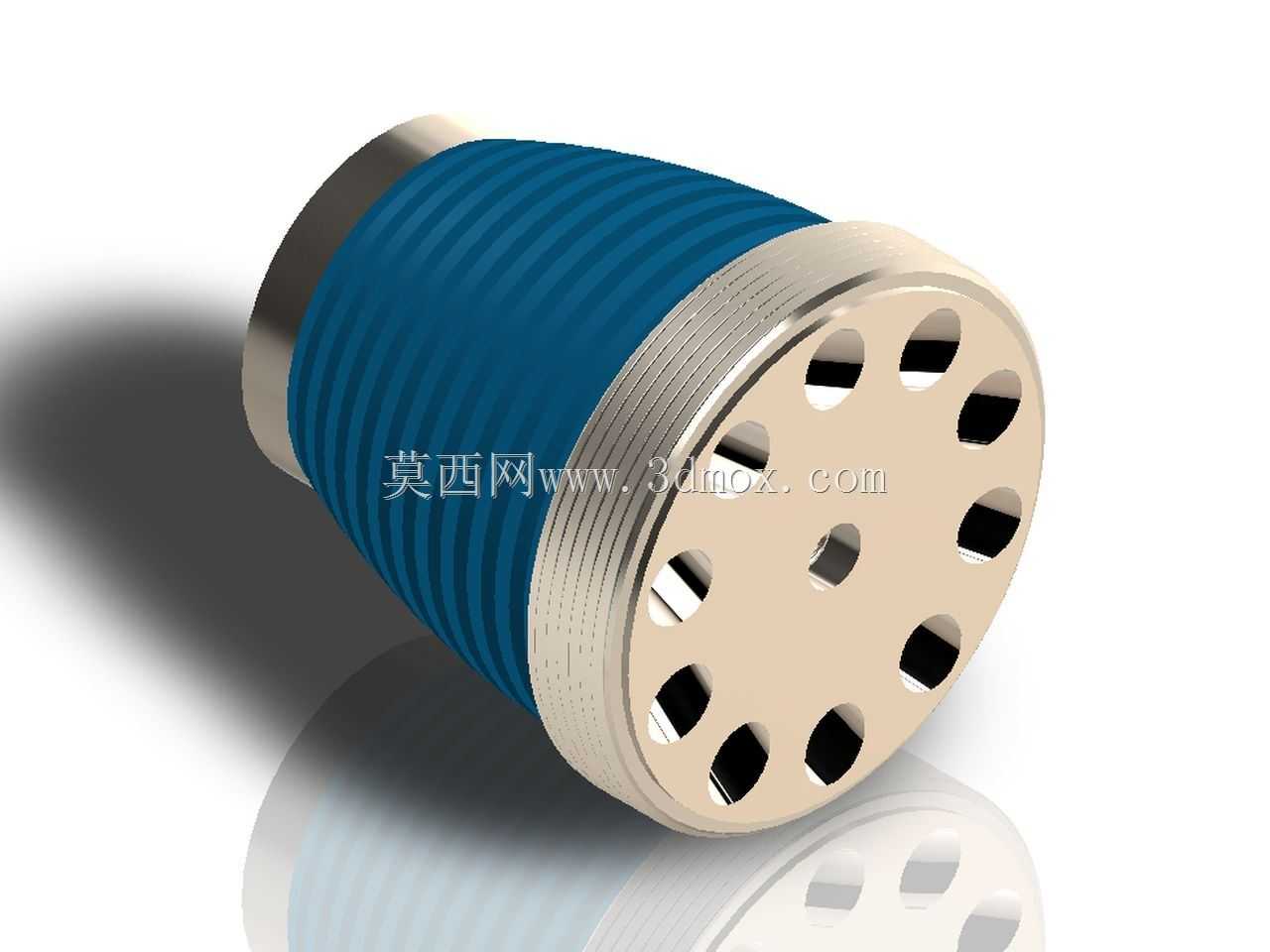

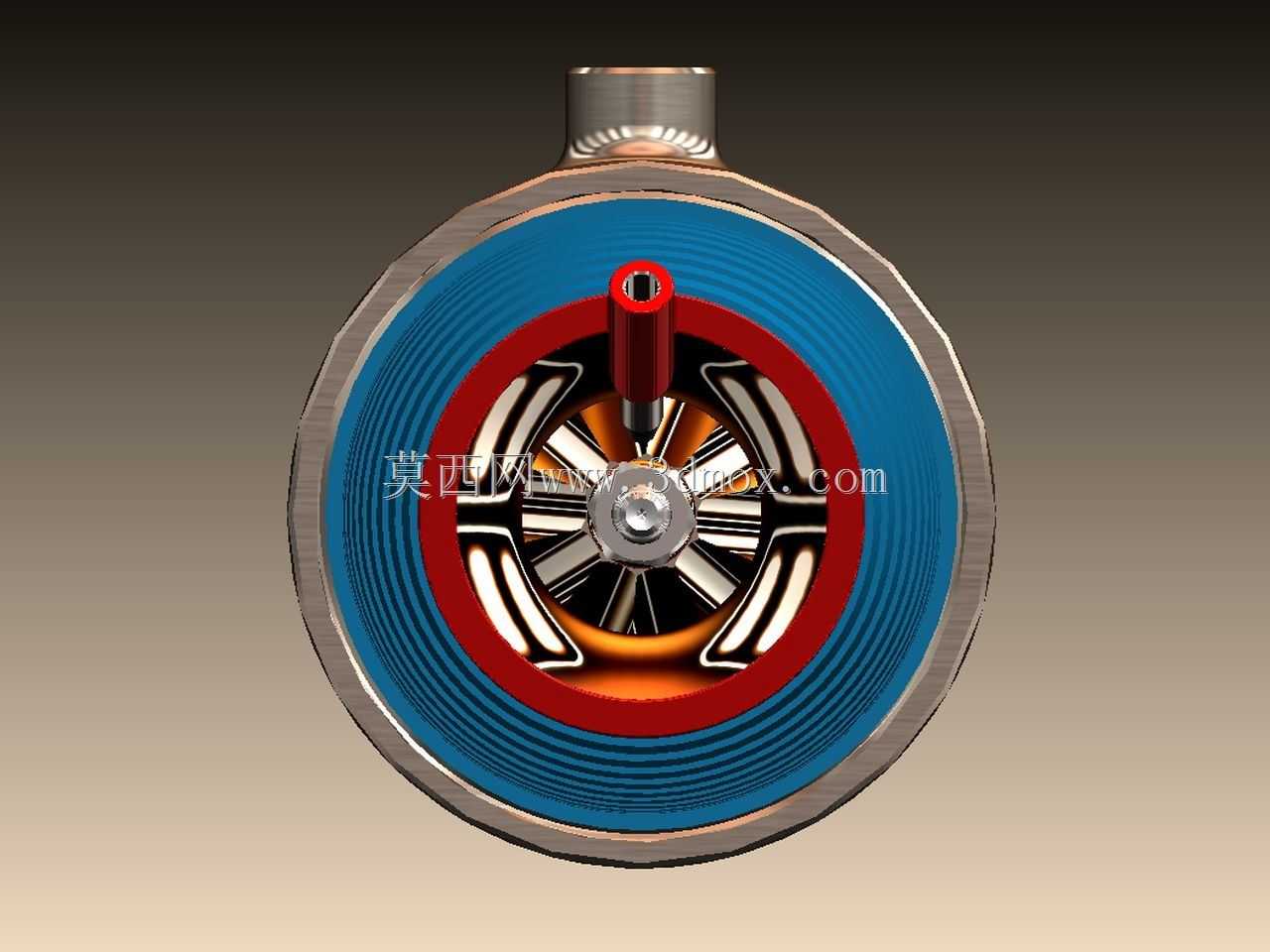

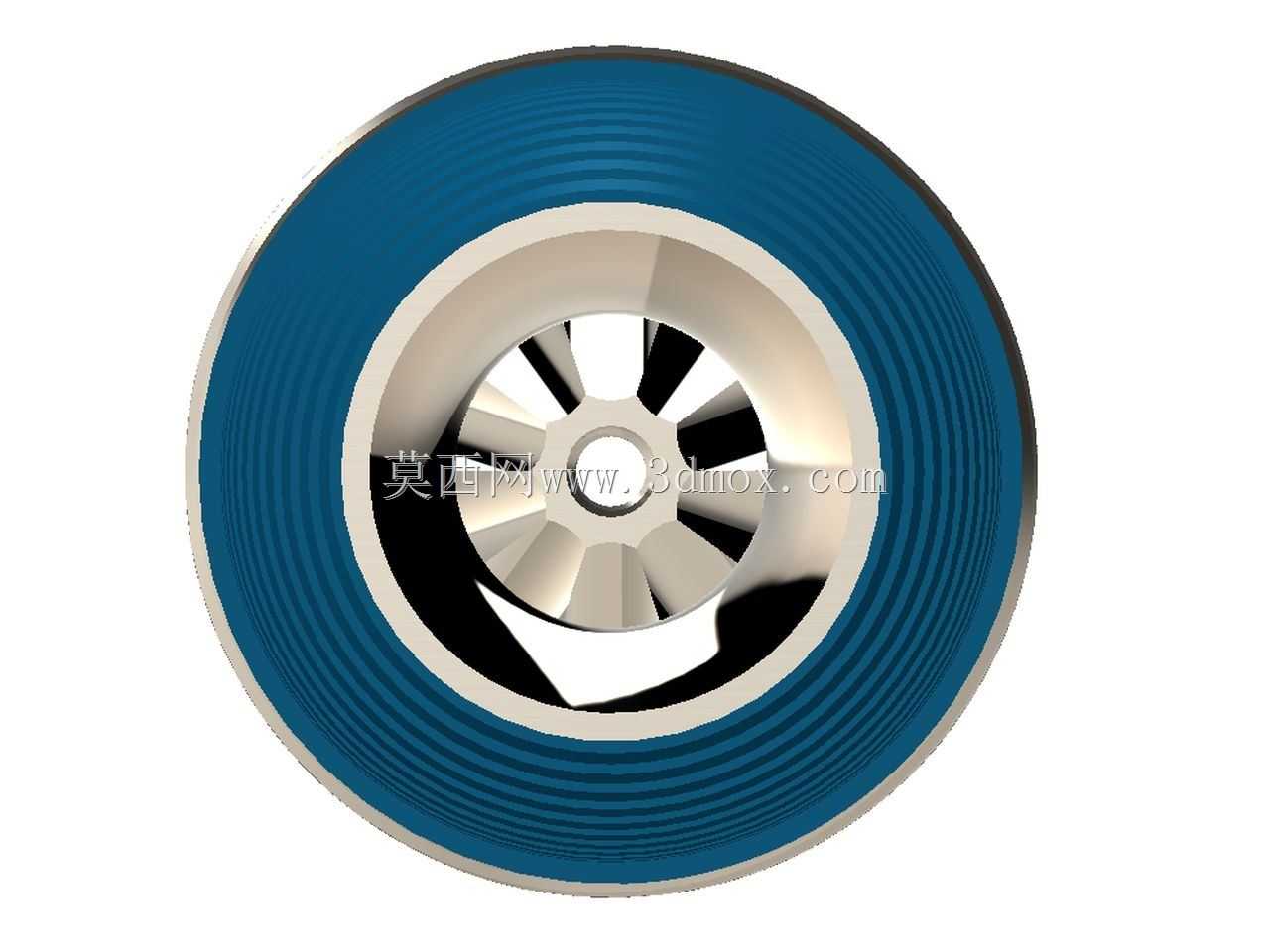

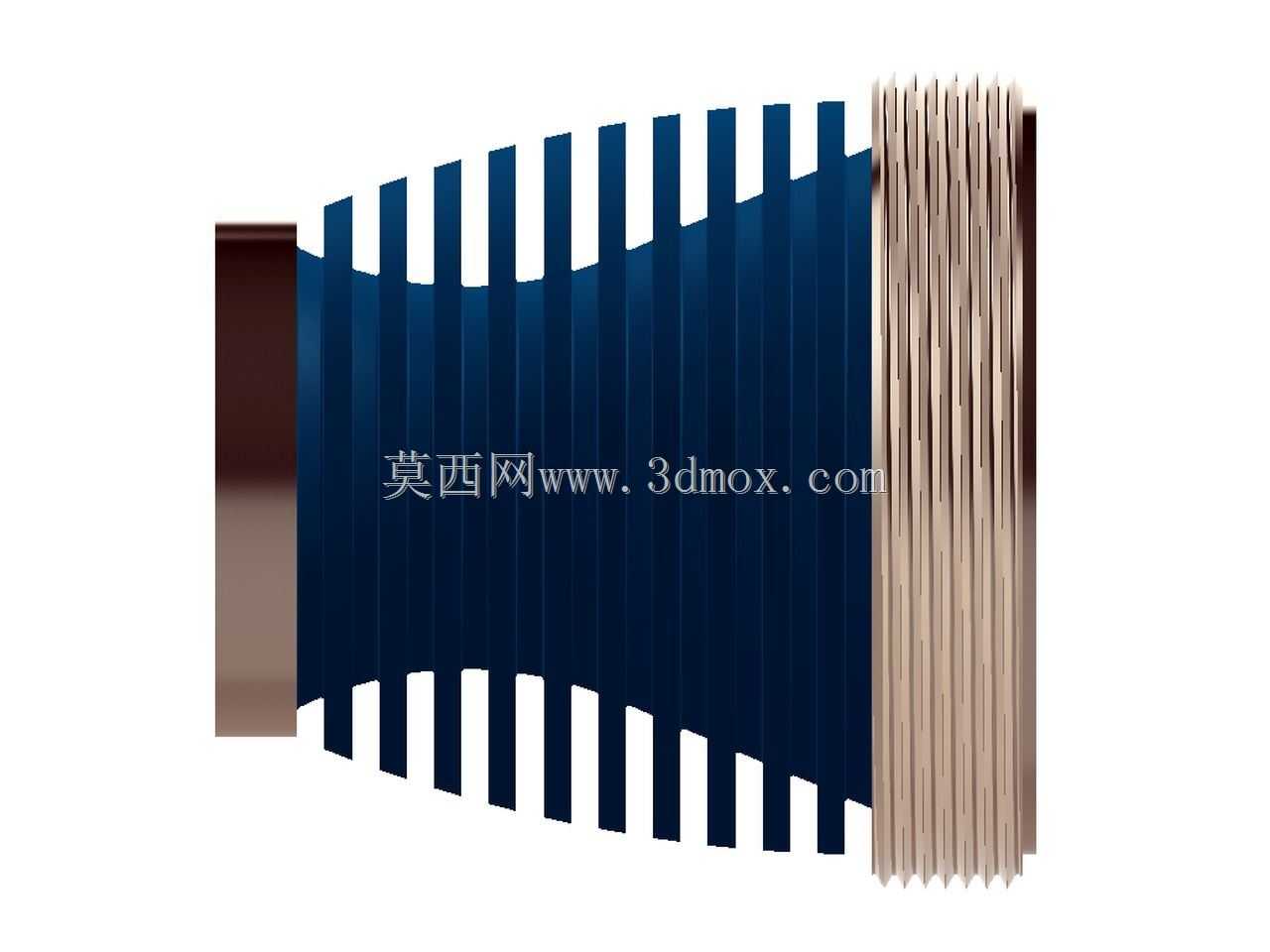

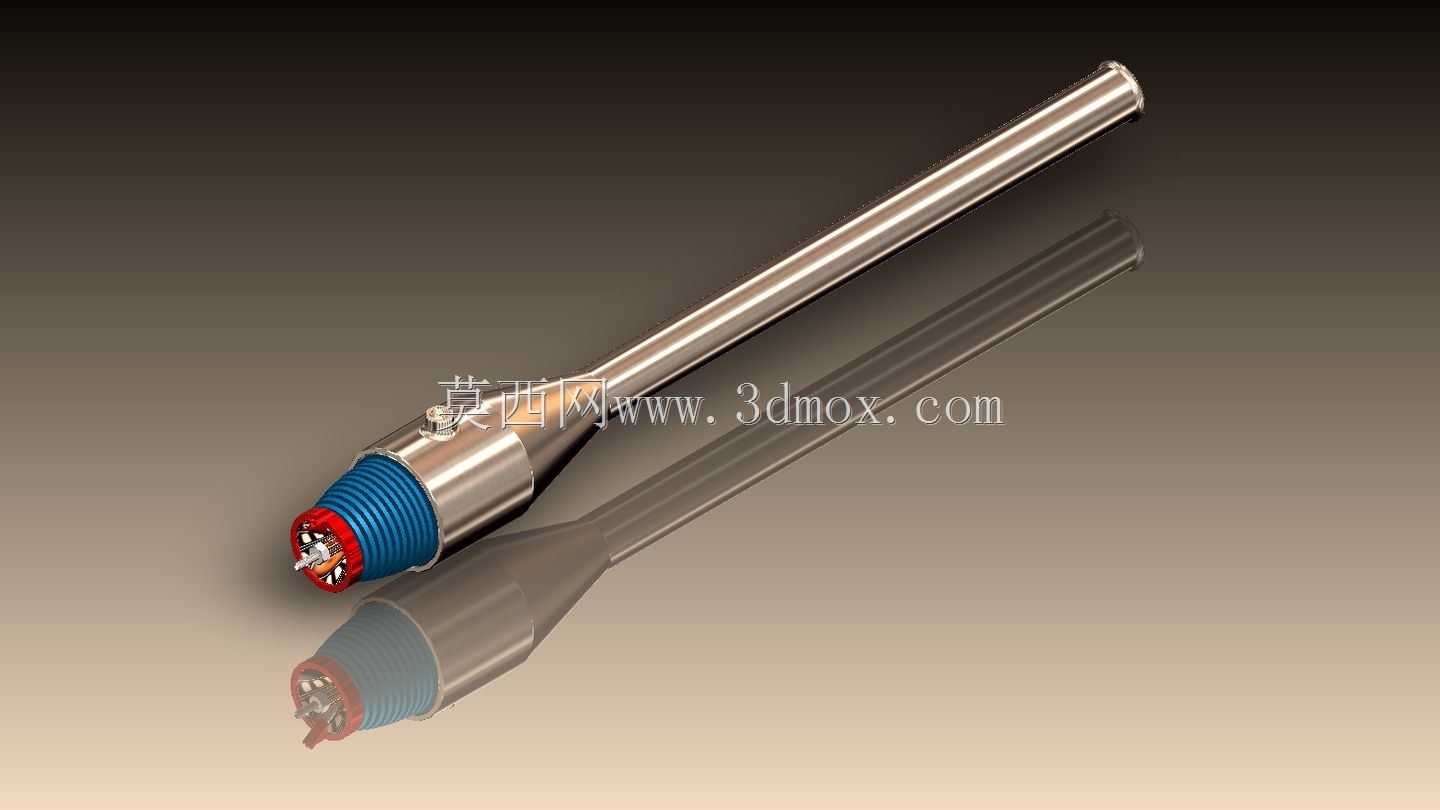

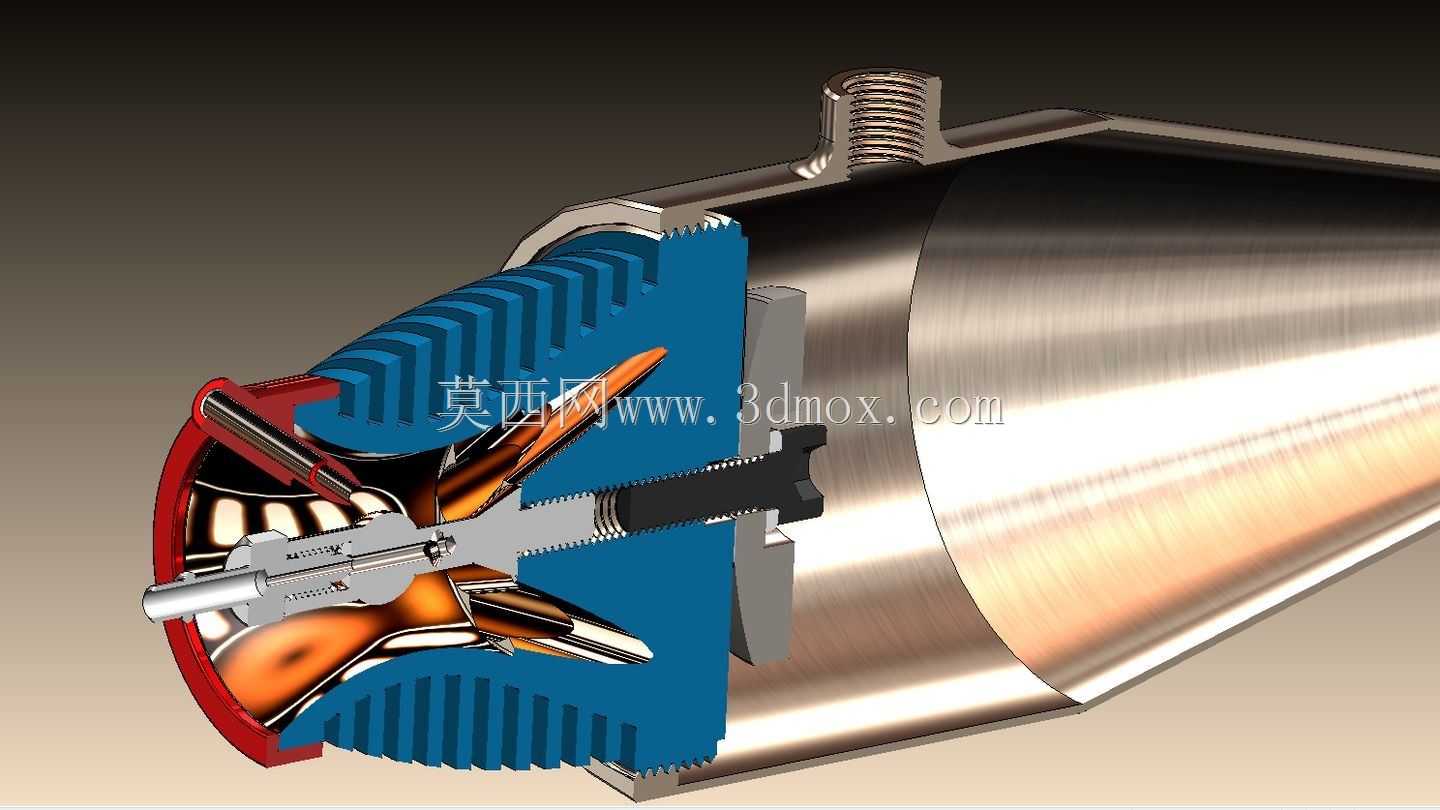

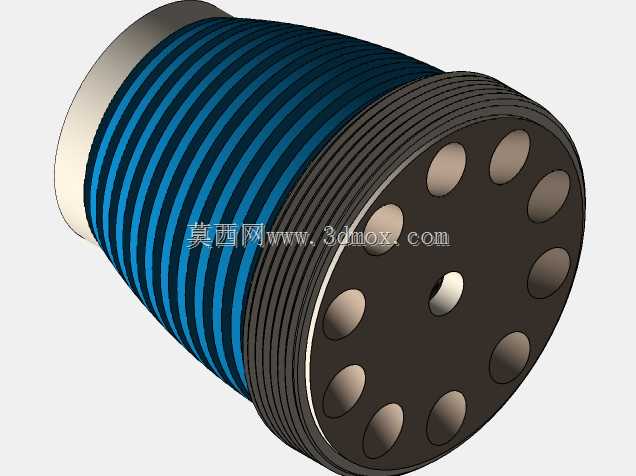

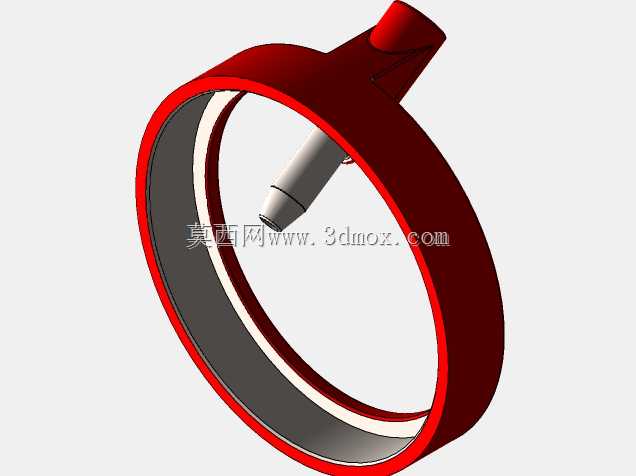

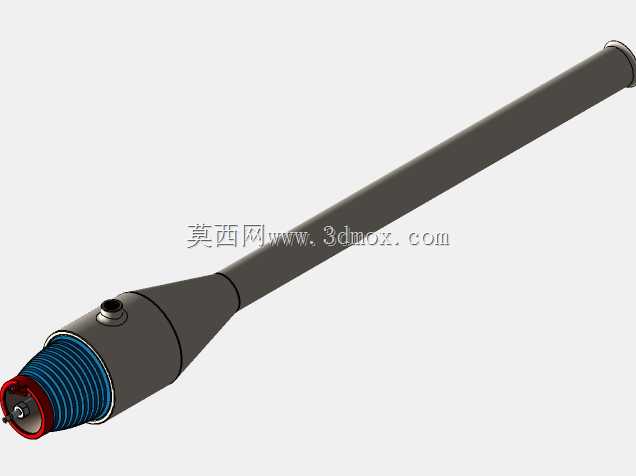

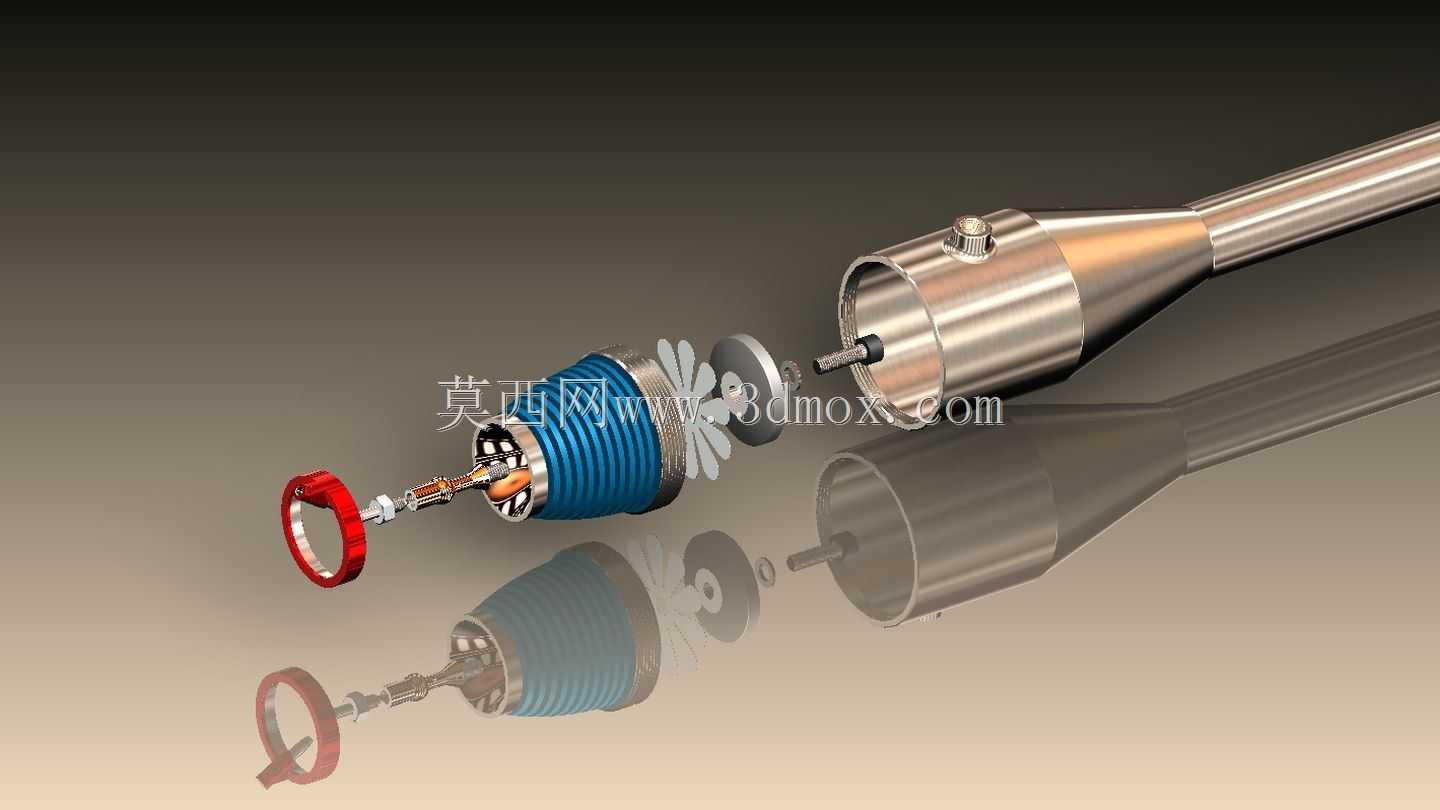

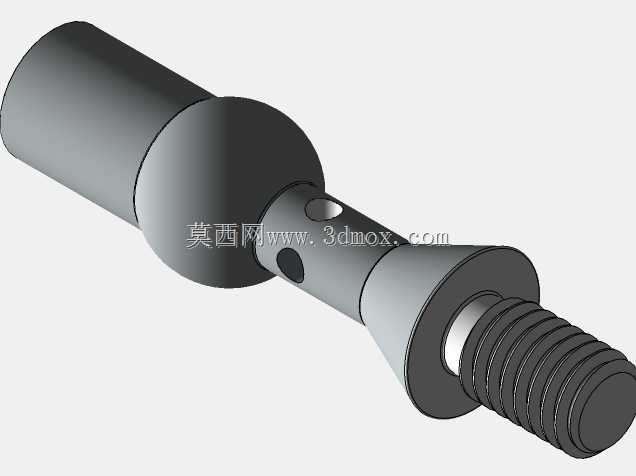

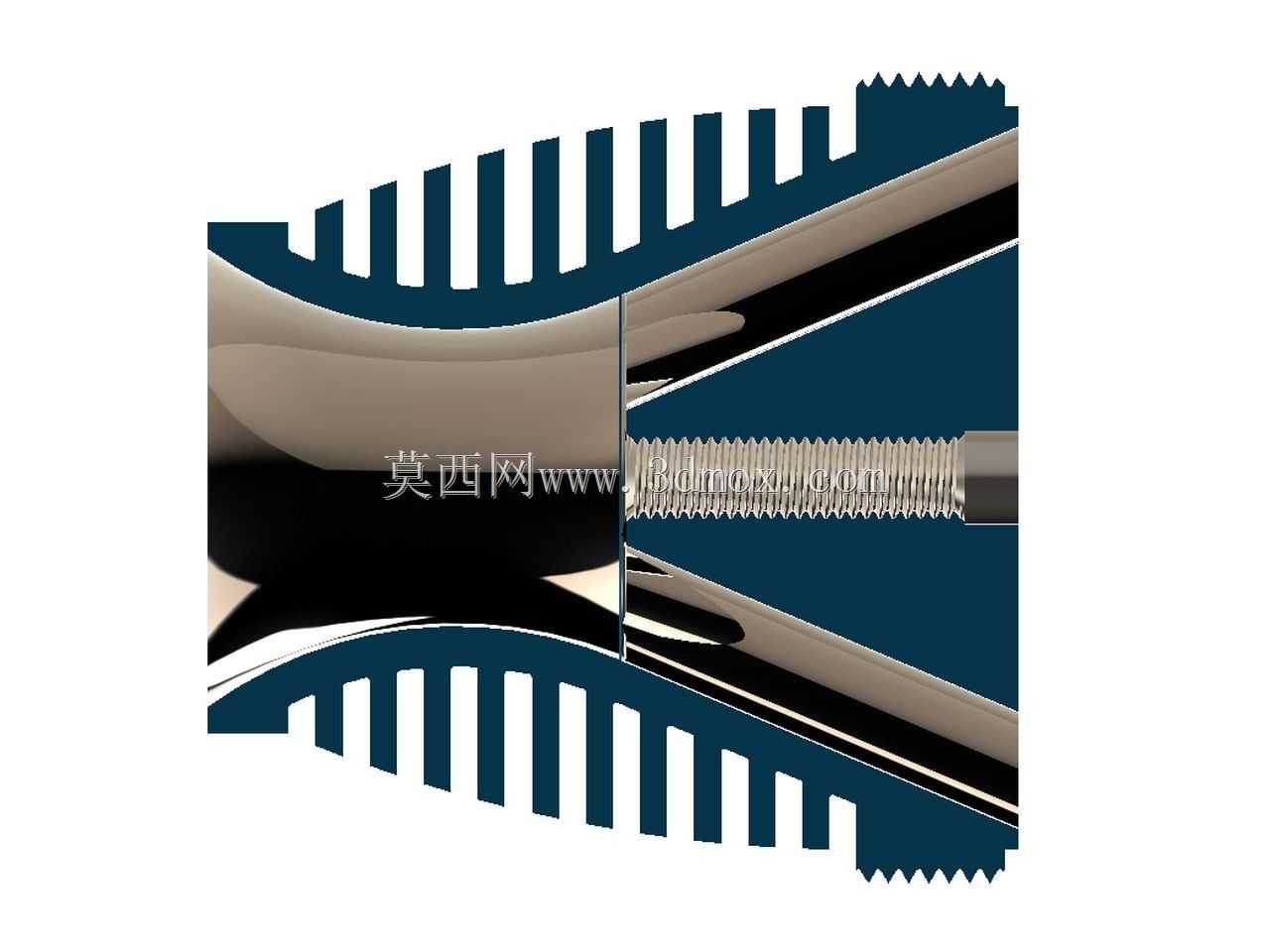

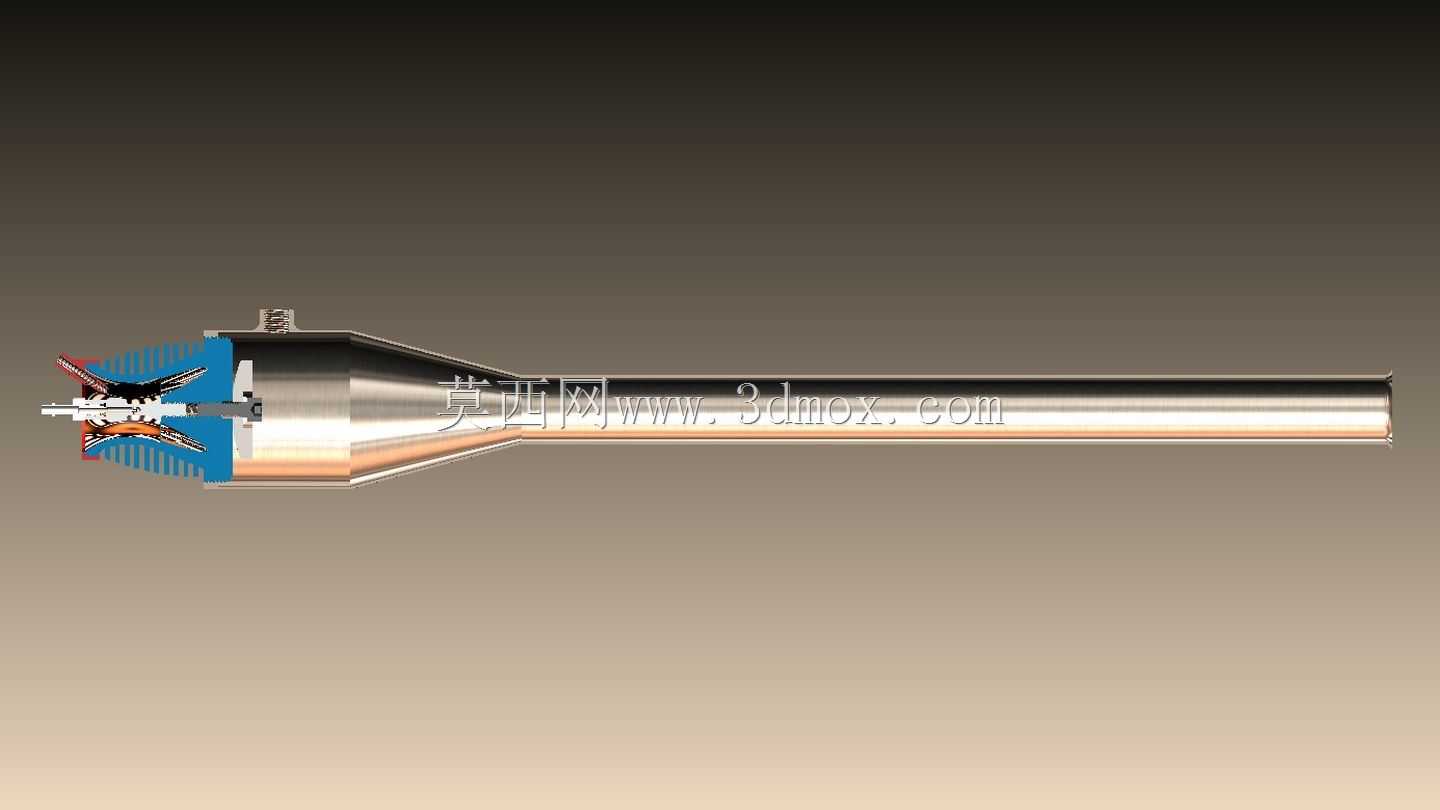

这款脉冲喷气动力装置主要面向小型航模、实验性动力验证、特种小型推进场景设计，可作为轻型无人靶机、航模特技飞行器、小型地面实验推进平台的动力输出单元，依靠脉冲式燃烧产生的高速喷流获得推力，相比同级别小型涡喷发动机结构更简单、制造成本更低，维护难度更小，适合非载人的小型动力场景使用。从功能特性来看，该装置采用长管式谐振腔设计，前端集成燃油喷嘴、点火组件与单向进气结构，工作时空气从前端进气结构进入燃烧室，与喷入的燃油混合后被点燃，燃烧产生的高温高压气体沿细长尾喷管高速喷出产生推力，同时借助燃烧室内的压力波动形成周期性的进气-燃烧-喷气循环，无需复杂的压气机结构即可持续工作，整体运转时无高速旋转的涡轮压气部件，运转可靠性更强，对加工精度的容忍度更高。设计过程中重点考量了谐振管的长径比匹配，前端进气段采用阶梯收窄的过渡结构，既保证进气阶段的气流顺畅进入燃烧室，又能在燃烧升压阶段减少燃气从进气端反向泄漏，提升燃烧效率；尾喷管采用等径直筒搭配末端微收的构型，能够让燃烧产生的压力波在管内形成稳定谐振，保证脉冲工作频率维持在合理区间，避免出现工作断续、推力不稳的问题。外形尺寸上，整体为细长杆状构型，主体最大直径集中在前端燃烧室段，尾喷管直径收窄后沿轴向平直延伸，整体轴向长度远大于径向直径，安装时可通过前端的环形螺纹结构与安装基座快速连接，安装边界仅需预留对应直径的环形安装位与轴向伸展空间，无需额外设计复杂的侧向固定支架，适配小型飞行器的狭长机身内部安装空间，能够减少动力单元占用的机身容积，为燃油储箱、控制组件留出更多布置空间。前端的接线与油路接口采用集中式布局，安装时可将供油管路、点火引线从前端侧方引出，不会与尾喷管的高温区域产生干涉，避免管路被高温燃气炙烤老化，提升长期运转的可靠性。
