带防护圈四旋翼航拍作业无人机结构设计

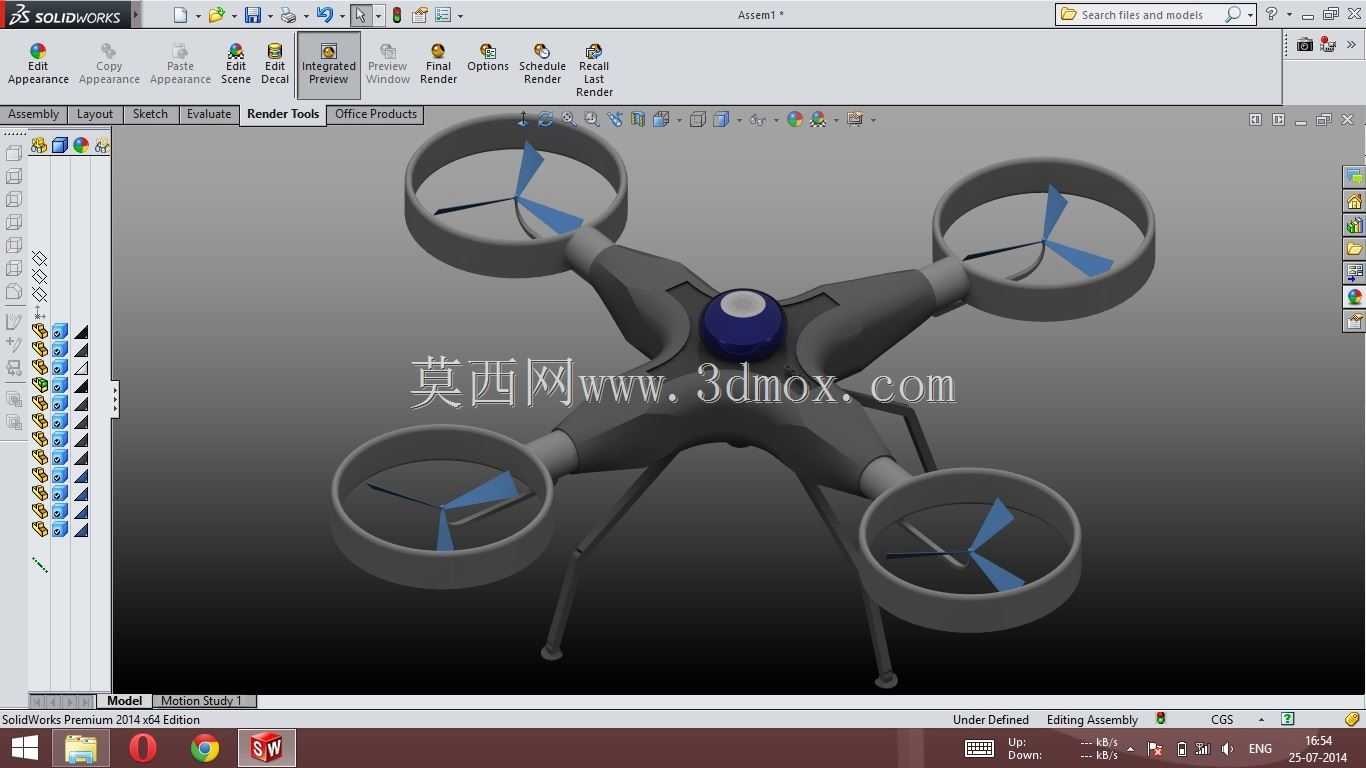

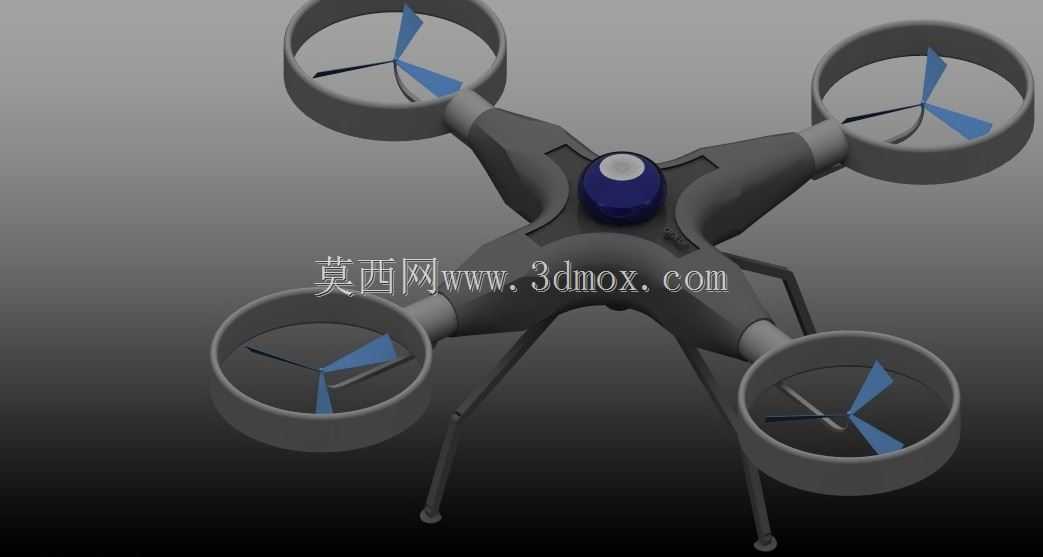

这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的安全需求展开，可适配室内巡检、园区安防、低空航拍、教学实训等多类使用场景，相比无防护的常规旋翼机型，带护圈的结构能大幅降低旋翼剐蹭障碍物、触碰操作人员的风险，适合在楼宇间、厂房内、人群周边等复杂受限空间开展作业。整机采用十字交叉的中心机体布局，四个机臂从中心主控舱向外等角度延伸，机臂末端集成旋翼动力单元，外围设置环形防护圈，将高速旋转的桨叶完全包覆在防护圈内部，即使飞行过程中碰到墙面、管线等障碍物，也不会直接打桨造成坠机或设备损坏。中心舱顶部设置圆润的凸起舱盖，内部可容纳飞控主板、电池、定位模块等核心元器件，舱体下方预留了通用挂载接口，可根据作业需求加装高清摄像头、小型喊话器、环境检测传感器等不同功能载荷，满足多样化的作业需求。起落架采用细长的支腿式结构，从机臂下方位置向下延伸，支腿末端设置防滑脚垫，降落时可支撑整机保持水平姿态，同时为下方挂载的载荷留出足够的离地间隙，避免载荷磕碰地面。设计过程中重点考量了动力布局的对称性，四个旋翼的安装位置完全对称，旋翼旋转平面保持同一水平高度，保障飞行过程中的升力均衡，降低飞控的姿态校准难度；机臂与中心舱的连接位置做了加强过渡处理，避免长期飞行振动造成连接部位疲劳断裂。防护圈采用轻量化的薄壁环形结构，在保证抗冲击强度的前提下尽可能降低自重，减少不必要的动力损耗，提升整机续航表现。整机的外形尺寸控制在紧凑范围内，机臂展开后外接圆直径适配常规便携收纳包的尺寸，无需拆卸机臂即可完成收纳转运，适合外场作业携带；各部件的安装边界预留了足够的装配间隙，旋翼与防护圈内壁、机臂与起落架之间均不会发生运动干涉，后期维护更换桨叶、检修线路时也有足够的操作空间，无需拆解大量结构即可完成日常维保作业。
