星载通信卫星整体结构三维设计

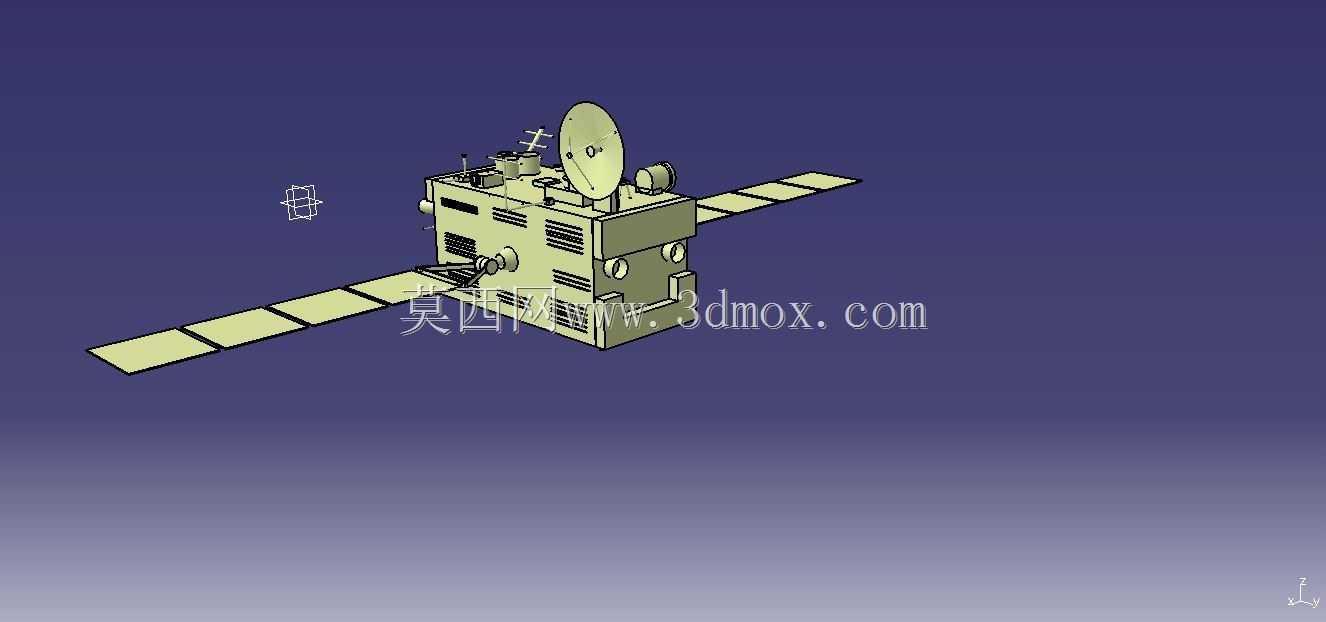

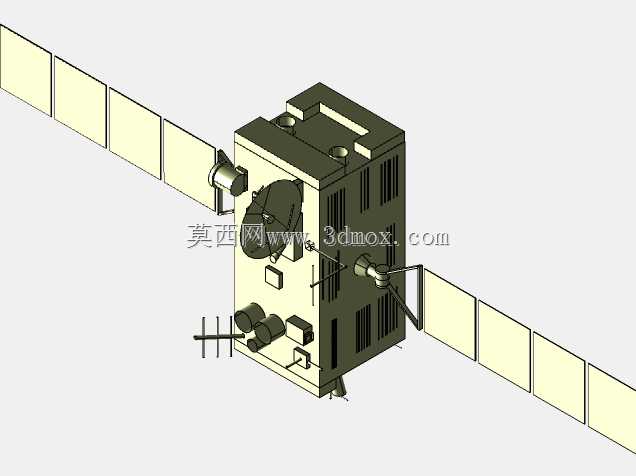

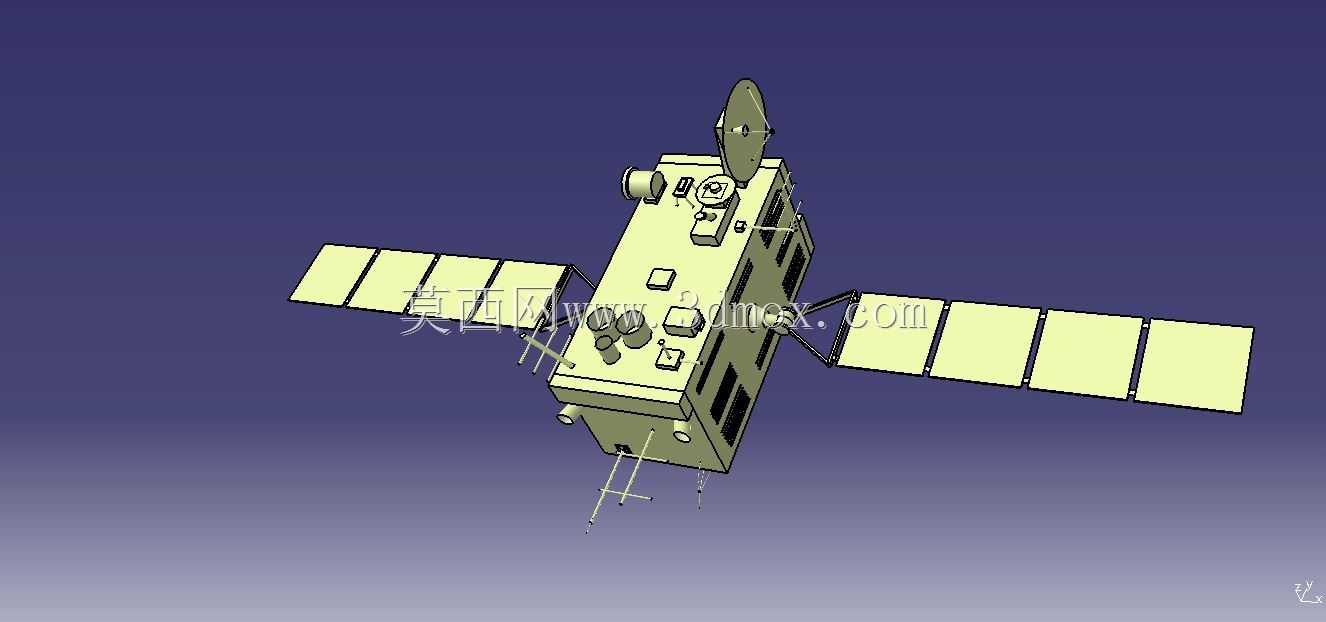

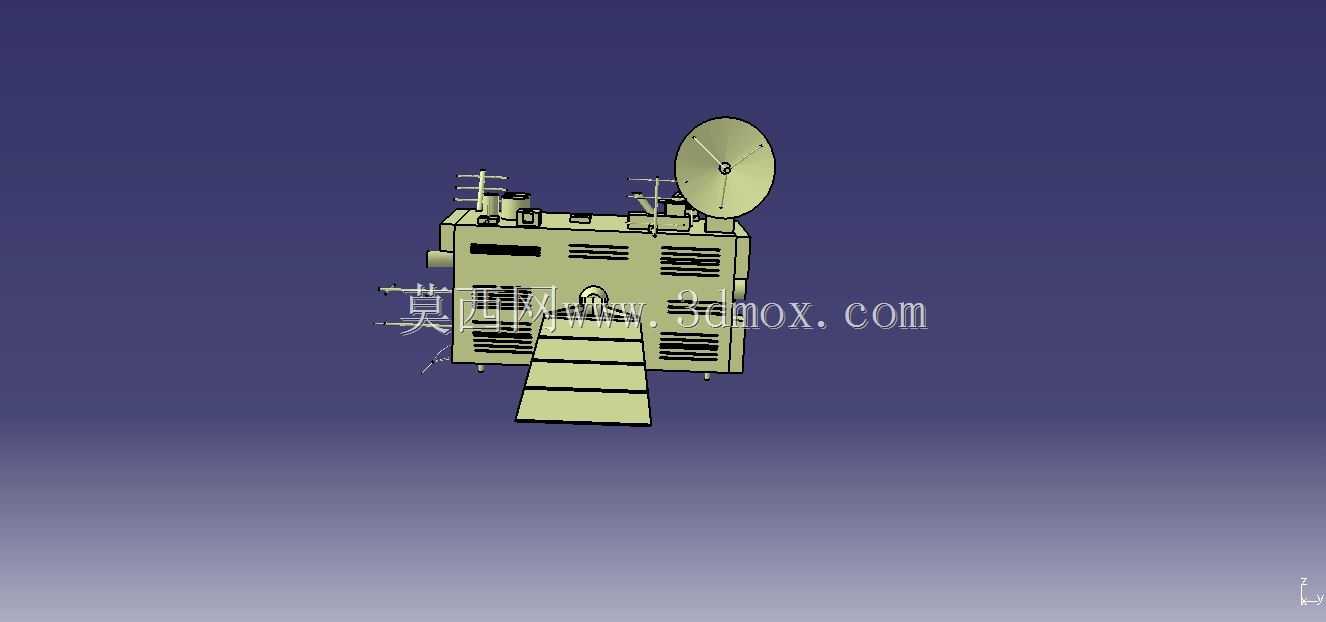

该三维设计完整还原了在轨运行通信卫星的整体构型，核心面向空间通信领域的方案演示、结构验证与教学场景使用，可覆盖航天科普展示、卫星总体方案初期构型论证、星载设备布局仿真等多类实际用途。从功能特性来看，该卫星主体为箱式承力主平台结构，主舱体作为整星的核心承载区域，内部可集成通信转发器、星载计算机、姿控飞轮、电源控制模块等核心星载设备，舱体外壁预留了多层隔热组件安装面、姿控推力器安装接口以及各类传感器的布设位置，能够满足通信卫星在轨长期工作的设备搭载需求。两侧对称展开的太阳能帆板采用多板铰接式设计，入轨后可通过展开机构锁定为平面状态，持续为整星提供电能供给，帆板与主舱体之间的连接机构预留了驱动装置安装空间，可支持帆板对日定向转动，最大化提升太阳能接收效率。舱体顶部搭载的抛物面通信天线是核心功能部件，可实现地面信号的接收与转发，天线旁配套布设的小型馈源组件、姿控敏感器，能够配合星上姿控系统完成天线指向校准，保障通信链路的稳定指向。从设计思路来看，整体构型遵循通信卫星通用的平台化设计逻辑，采用对称式布局保障整星质心位于推力轴线上，降低姿控系统的调整负担，各外露设备的布设位置充分避让天线信号覆盖范围与帆板转动包络，避免出现结构干涉问题。主舱体的外形采用规整的长方体构型，既能够提升运载火箭整流罩内的空间利用率，也便于舱内设备的模块化安装与后期检修更换，帆板的折叠状态尺寸完全适配主流运载火箭的整流罩内部包络边界，展开后的尺寸可满足整星功率需求对应的帆板面积要求。整星的安装边界设计充分考虑了发射阶段的力学环境，主承力结构的连接点位置对应运载适配器的安装接口，帆板折叠后通过压紧机构与主舱体锁定，可承受发射阶段的振动与冲击载荷，入轨后压紧机构解锁即可完成帆板展开动作，各外露部件的突出高度均控制在整流罩允许的包络范围内，不会在发射过程中与整流罩内壁发生剐蹭。
