木质串联多自由度教学机械臂结构设计

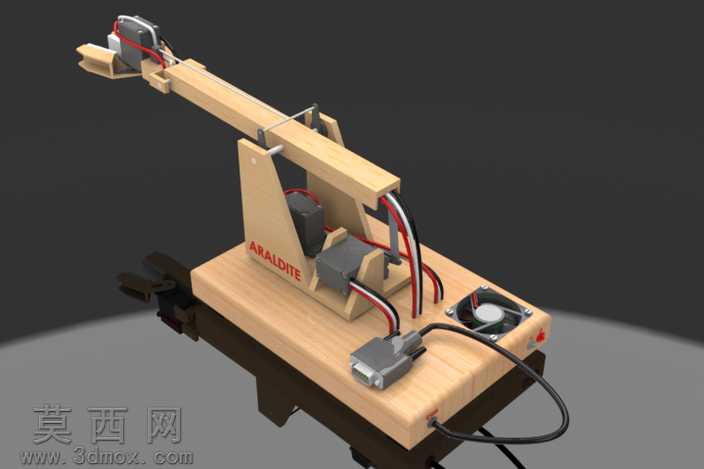

本模型为教学演示用途的串联式机械手臂三维设计作品，整体采用层压木质板材作为主体结构基材，在三维建模阶段通过参数化草图绘制各段臂体、底座、关节支座的轮廓特征，结合拉伸、切除、倒角等基础建模命令完成各木质构件的实体搭建，精准还原板材拼接的榫卯定位槽、走线孔位、舵机安装沉槽等细节结构，确保各部件装配间隙符合实际加工组装的公差要求。建模过程中对驱动元件做了等比例还原，包含关节处的伺服舵机、末端夹持器的驱动模块、底座处的散热风扇与供电接口，所有电子元件的安装位均与木质结构做了配合约束，可直接生成爆炸视图用于演示组装流程。材质渲染阶段，为木质构件赋予带细微木纹纹理的哑光材质，还原真实板材的表面质感，为舵机、导线、金属紧固件分别赋予工程塑料、绝缘橡胶、镀锌金属的对应材质，导线部分通过三维扫掠命令沿预设走线路径生成，还原实际接线的弯曲弧度与排布逻辑，底座表面的标识文字采用贴图映射方式呈现，提升模型的真实感。结构设计上采用经典串联开式运动链，从固定底座出发依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转关节与末端夹持机构，各关节自由度配置符合教学演示的运动需求，设计阶段重点考量了运动干涉问题，通过运动仿真验证各关节在极限摆角范围内臂体不会发生碰撞，同时兼顾木质材料的刚性表现，在大臂与支座的受力位置做了加厚与三角加强筋结构设计，避免负载状态下结构形变影响定位精度。整体设计思路围绕低成本教学实验场景展开，选用易加工的木质材料降低制作门槛，标准化舵机选型方便元器件采购替换，模型完整还原了从底座走线到末端执行器的全部结构，可直接用于机械原理教学演示、小型自动化作业实验的结构参考，也可作为创客DIY机械臂项目的结构设计蓝本，帮助使用者快速理解串联机器人的运动学原理与结构搭建逻辑。
