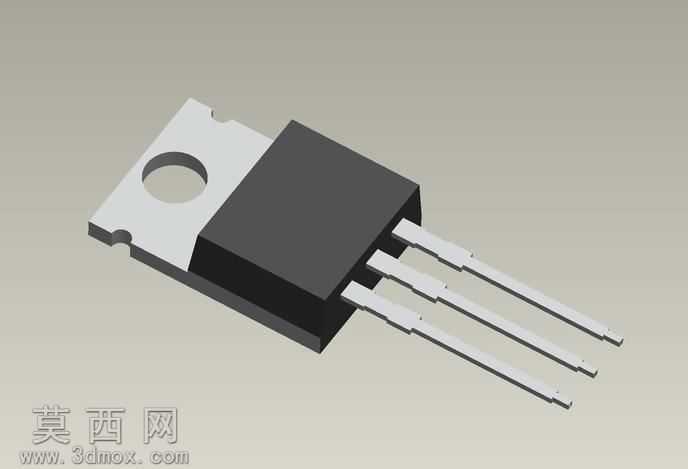

TO-220封装直插式功率半导体器件三维模型

本模型为TO-220封装直插式功率半导体器件的三维建模成果，建模过程严格参照行业通用的TO-220封装尺寸规范进行参数化绘制，首先通过草图绘制确定封装基板的轮廓尺寸，精准还原了基板上用于螺丝固定的安装孔位、定位缺口等细节结构，保证模型与实物的安装匹配度。建模阶段采用多实体拆分设计思路，将器件拆分为金属散热基板、黑色塑封主体、三根直插引脚三个独立结构分别建模：金属散热基板部分通过拉伸凸台构建基础板型，对安装孔进行切除拉伸处理，同时对基板边缘做倒角工艺处理，还原金属冲压件的边缘特征；塑封主体部分通过拉伸构建长方体基体后，对与基板衔接的位置做融合过渡处理，模拟塑封工艺的包封形态，同时对塑封体的边角做微小圆角处理，还原真实塑封件的注塑边角特征；三根直插引脚采用等截面拉伸建模，严格控制引脚的宽度、厚度以及引脚间距参数，对引脚末端做轻微的切角处理，还原直插元件引脚的成型特征。材质渲染阶段针对不同部件匹配对应材质属性：金属散热基板赋予哑光金属材质，调整金属粗糙度参数还原镀锌铜板的哑光金属质感，添加轻微的划痕纹理模拟生产及周转过程中的细微痕迹；塑封主体赋予黑色阻燃环氧树脂材质，调整材质的漫反射颜色为深黑色，添加轻微的塑料颗粒质感纹理，还原环氧塑封料的哑光磨砂质感；直插引脚赋予亮面镀锡金属材质，调整金属反射参数还原镀锡层的亮泽金属质感，同时在引脚与塑封体衔接位置做轻微的材质过渡，模拟封装工艺的结合痕迹。结构设计上严格遵循TO-220封装的实际结构逻辑，金属基板与塑封体的贴合位置做精准的重合约束，三根引脚按照标准间距平行排布，引脚伸出塑封体的长度、引脚弯折前的平直段长度均符合行业通用规范，安装孔的中心位置距离塑封体边缘、距离基板边缘的尺寸均按照实际封装参数设定，可直接用于PCB布局的干涉检查、散热结构的装配模拟等场景。建模过程中对所有特征做参数化关联，若需要调整不同功率等级的TO-220封装尺寸，仅需修改草图对应参数即可快速完成模型更新，模型的拓扑结构规整，无多余碎面、重叠面等问题，可直接导入各类三维仿真软件做热仿真、结构应力仿真等分析使用，也可用于电子设备装配演示、教学课件制作等场景。
