带倒计时装置的TNT炸药道具三维设计作品

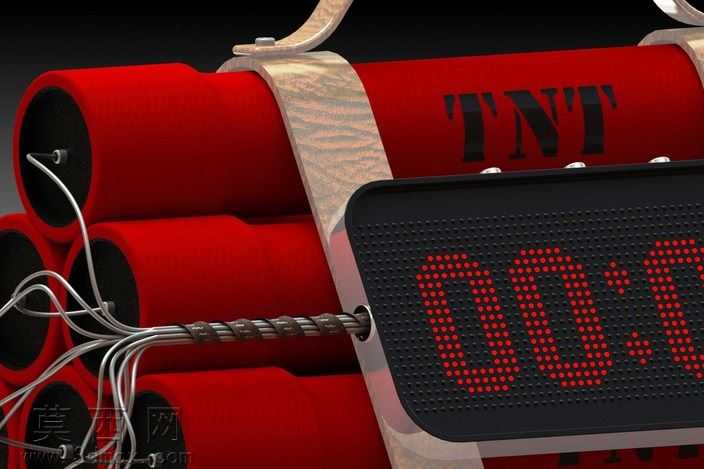

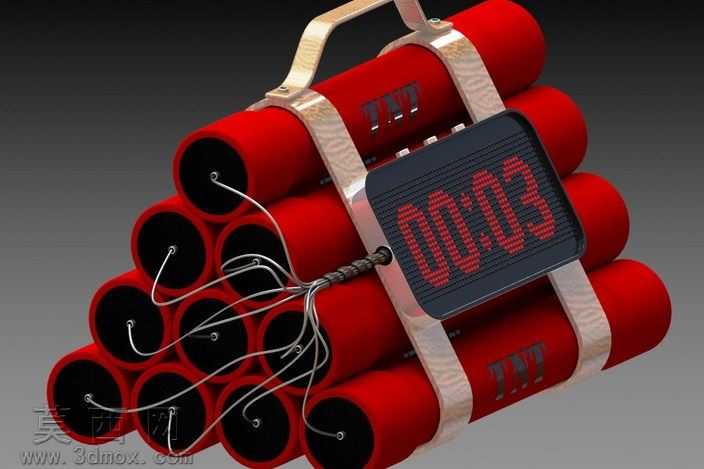

本作品为影视游戏道具类定时炸药三维设计，整体采用SolidWorks完成参数化建模，后续通过渲染模块完成视觉效果输出。建模阶段首先梳理整体结构逻辑：主体由多根等径圆柱状TNT药柱堆叠成规整的棱台状排布，每根药柱端面预留引信安装孔位，药柱之间通过金属箍带实现捆扎固定，顶部设置一体化金属提手结构，方便道具的搬运与场景摆放。金属箍带采用钣金建模思路完成，先绘制箍带的展开轮廓，通过折弯命令匹配药柱堆叠后的外轮廓弧度，在箍带与提手的连接位置添加圆角过渡，避免尖锐棱角影响道具真实感。引信部分采用扫掠命令完成，先绘制每根药柱引信的空间走向曲线，再以圆形截面沿路径扫掠生成引线缆体，所有引信最终汇聚到起爆接线端，接线端位置添加金属接线柱与绝缘包裹结构，还原真实起爆线路的连接逻辑。正面的倒计时显示屏采用独立零件建模，先绘制矩形显示屏外框，外框边缘做轻微倒角处理模拟塑料外壳质感，显示屏面板区域单独拆分，后续赋予半透明深色材质模拟数码管显示面，面板上的数字采用纹理贴图结合凹凸映射实现，还原LED数码管的分段显示效果，本次设计将倒计时数字设置为00:03，强化紧张的视觉氛围。材质渲染阶段，TNT药柱主体赋予哑光红色纸质包裹材质，调整材质粗糙度模拟纸质外包装的细微磨砂质感，在药柱端面添加黑色哑光材质模拟药柱端面的封层，封层位置添加轻微的做旧污渍纹理提升真实度；金属箍带与提手赋予拉丝金属材质，调整金属反射强度与拉丝纹理方向，还原金属构件的使用质感；引信部分赋予灰白色绝缘线材材质，在线材表面添加细微的凹凸纹理模拟线材外被的编织质感；显示屏外框赋予深灰色硬质塑料材质，显示屏面板赋予半透明深色玻璃材质，调整面板的透光率与反射参数，让显示的红色数字呈现出发光的通透效果，数字部分添加自发光材质，模拟LED数码管的发光特性。整体建模过程严格遵循实物比例，所有零件之间添加合理的装配约束，箍带与药柱之间设置接触约束避免穿模，引信与药柱端面、接线端之间设置重合约束保证线路连接的合理性，提手与顶部箍带之间设置铰接约束，还原提手可转动的真实结构。设计过程中兼顾道具的视觉表现力与结构合理性，既还原了定时炸药的经典视觉特征，也通过细节材质与结构处理提升作品的真实感，可用于影视动画、游戏场景的素材使用。
