2400转41升每分钟外啮合齿轮泵结构

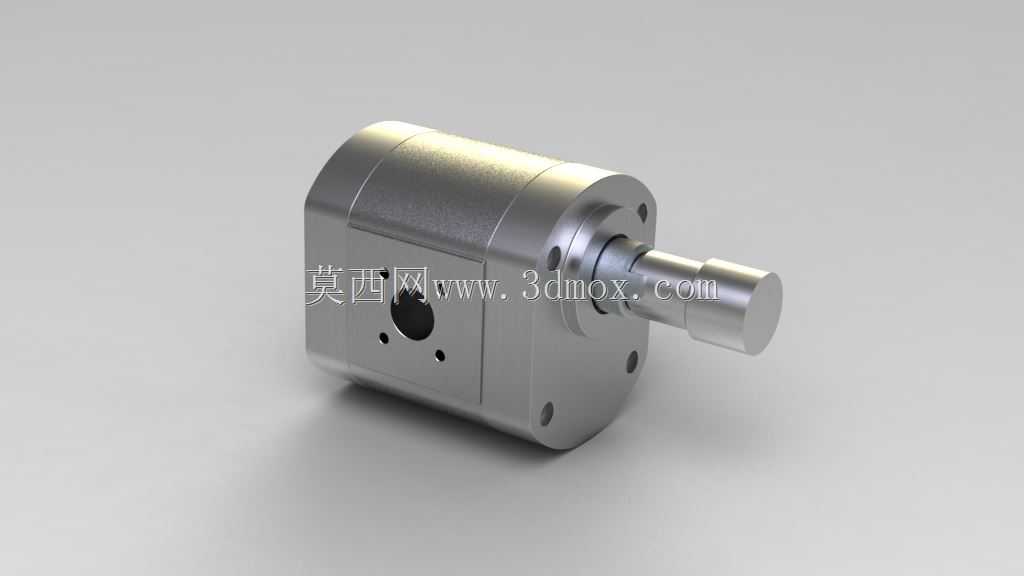

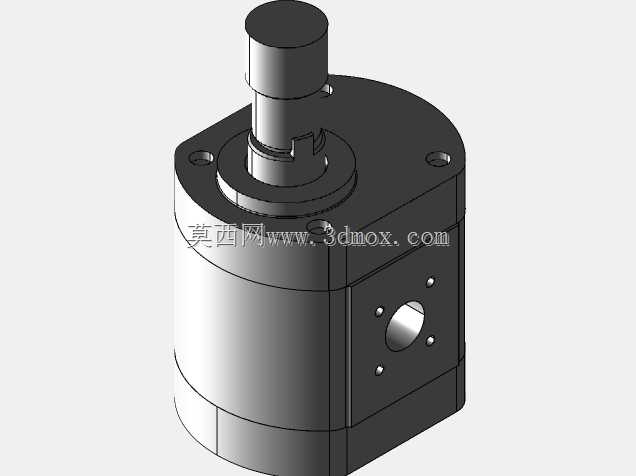

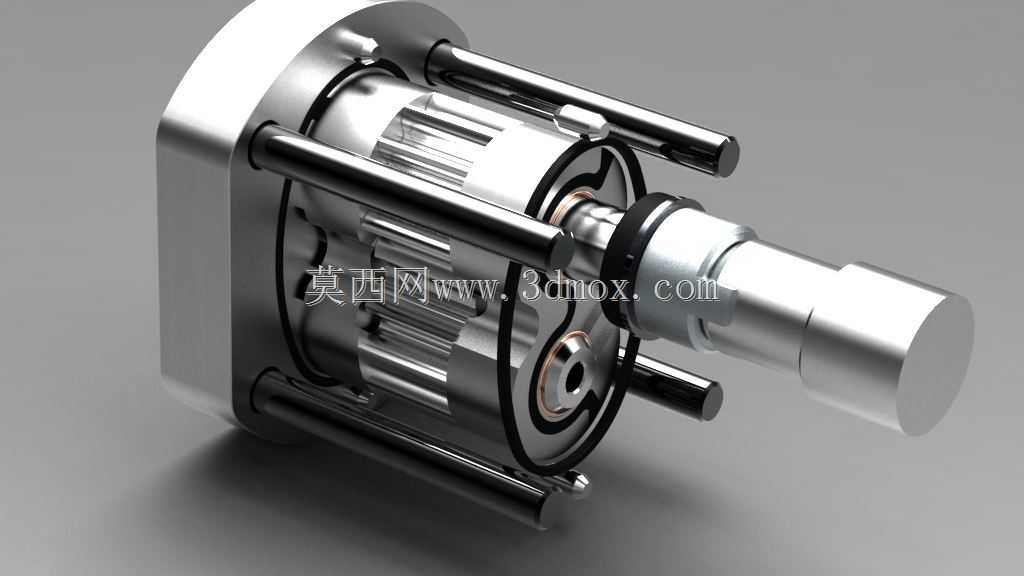

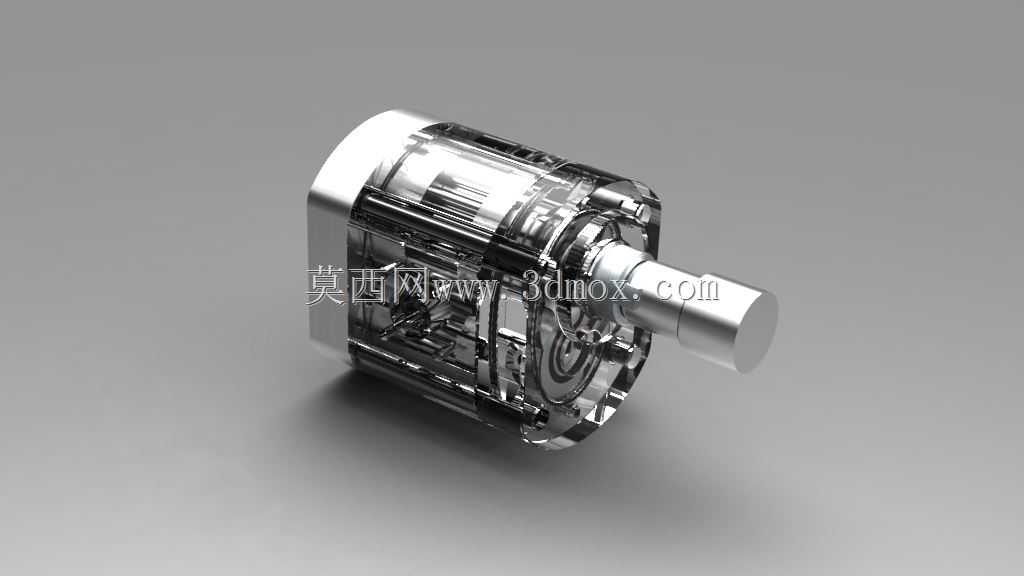

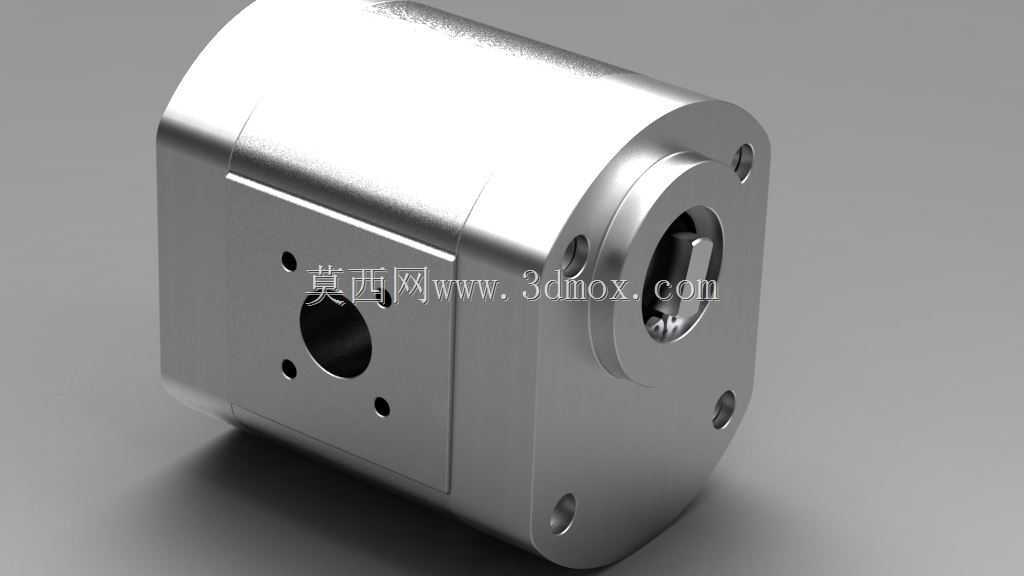

这款齿轮泵属于容积式液压动力元件，主要应用在小型液压系统、润滑供油回路、低压流体输送场景中，常见于小型机床的主轴润滑单元、液压工装的夹紧动力源、小型设备的冷却循环供油回路，也可作为燃油输送、低粘度流体增压的核心部件使用，适配转速2400rpm的工况下可实现41L/min的稳定流量输出，能够为下游液压执行元件提供稳定的压力油源，或是为摩擦副提供持续的润滑介质供给，避免运动部件出现干磨、温升过高的问题。从结构设计来看，这款泵采用外啮合齿轮的核心结构，泵体采用方形集成式壳体设计，相较于传统圆形壳体，方形壳体的安装贴合面更平整，安装定位时的接触刚性更好，能够直接通过壳体周边的安装孔固定在安装基座上，无需额外的转接法兰，有效缩减了安装占用的空间。泵体的进出油口采用侧置布局，能够适配不同方向的管路接驳需求，避免管路弯折带来的流阻损失。伸出的轴端采用阶梯轴设计，轴段的直径匹配标准联轴器的内孔尺寸，可直接与驱动电机的输出轴通过联轴器连接，轴端的密封结构采用内置式轴封设计，能够有效防止泵内流体从轴伸位置泄漏，同时阻挡外部的粉尘、杂质进入泵腔内部，避免齿轮啮合面出现磨粒磨损。设计过程中，齿轮参数经过匹配计算，在2400rpm的额定转速下，齿轮的啮合线速度处于合理区间，既能够保证足够的流量输出，又不会因为线速度过高导致气蚀、噪声过大的问题，两个齿轮的啮合间隙控制在极小的公差范围内，能够有效降低内泄漏，提升泵的容积效率。泵体的两个定位凸台结构，分别对应驱动端和齿轮腔的定位基准，能够保证齿轮轴的同轴度，避免运转过程中出现偏磨、卡滞的问题。从安装边界来看，这款泵的整体外形紧凑，方形壳体的侧边尺寸适配小型设备的安装空间，轴伸长度经过优化，既能够保证联轴器的安装配合长度，又不会因为轴伸过长导致轴的挠度变大，影响运转稳定性。壳体上的安装孔位置对称分布，安装时可以根据管路走向选择不同的安装朝向，适配不同设备的布局需求，进出油口的通径尺寸匹配41L/min流量下的合理流速，能够有效降低管路内的沿程压力损失，保证流体输送的效率。在实际使用中，这款泵的输出流量稳定，压力脉动小，适合对流量稳定性有一定要求的低压液压回路，运转过程中噪声低，振动小，不需要额外加装复杂的减震结构，就能够直接安装在设备的机架上使用，维护时仅需要定期检查轴封的泄漏情况、更换液压油即可，整体结构简单可靠，没有复杂的控制阀组集成，故障率低，适合长期连续运转的工况。
