卧式单级离心式气动水泵结构设计

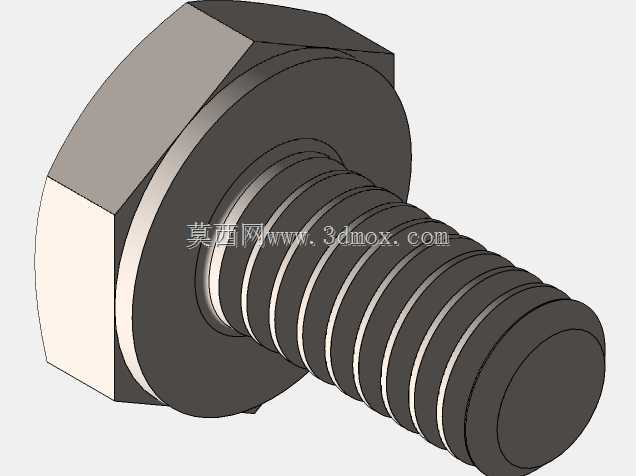

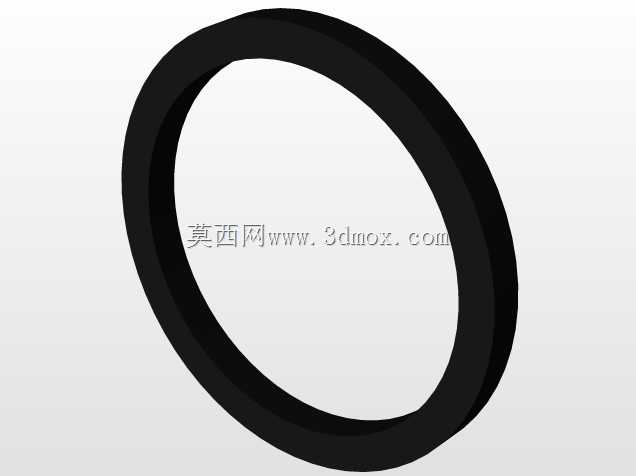

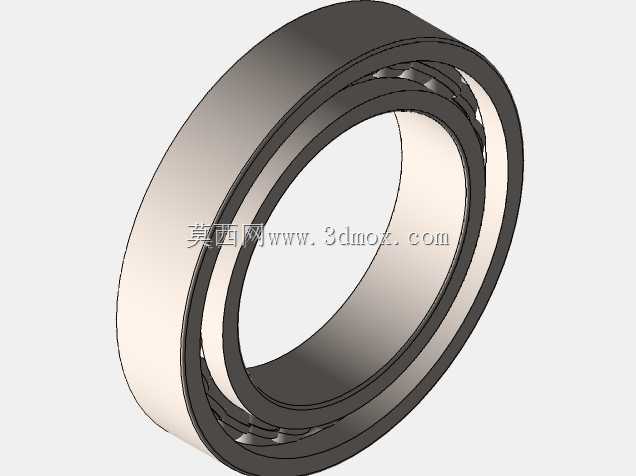

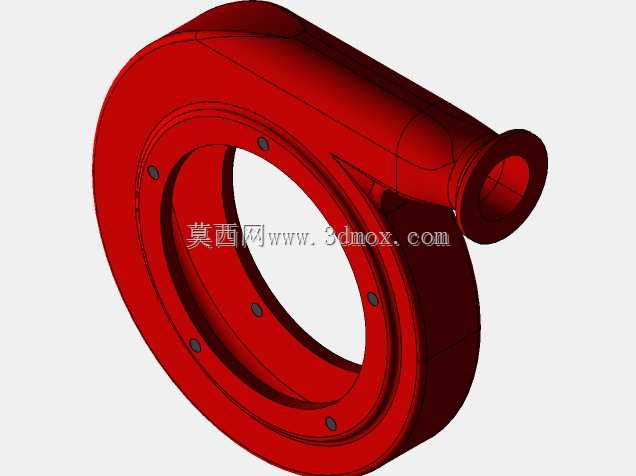

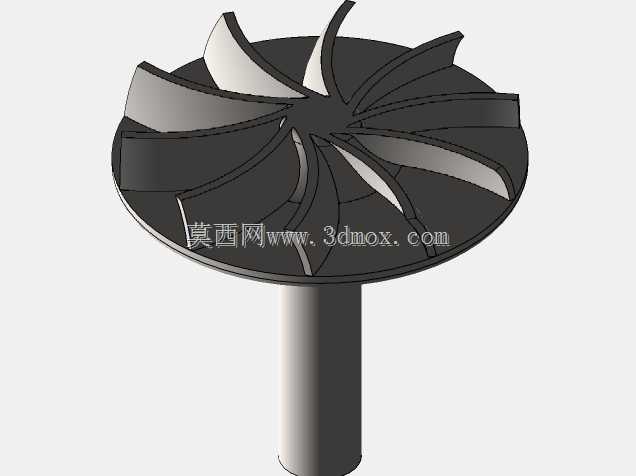

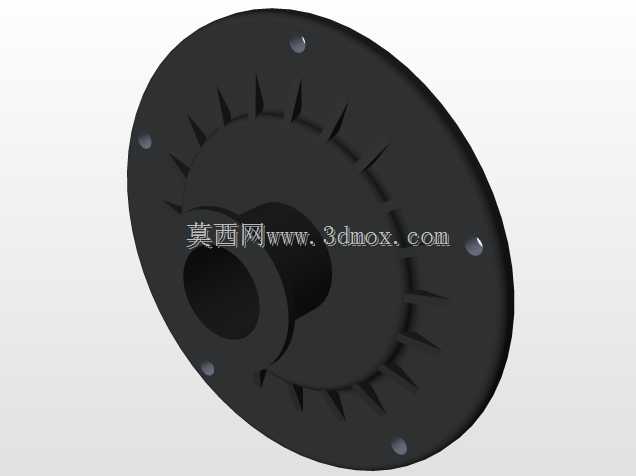

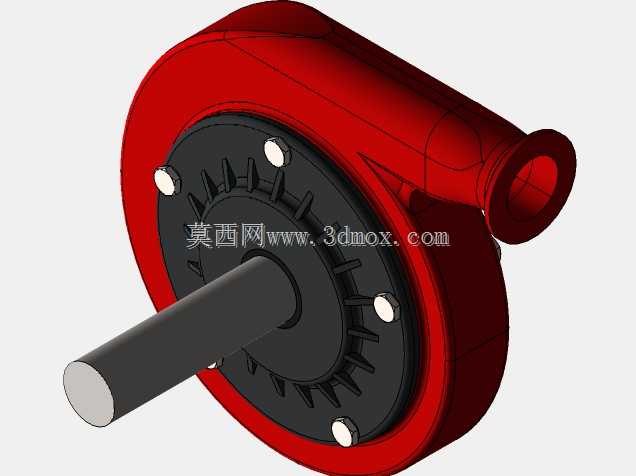

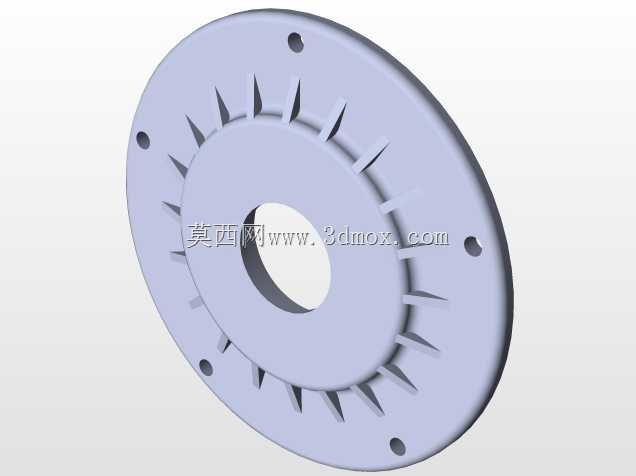

这款卧式离心式气动水泵，主要面向小型流体输送场景设计，可适配民用供水、小型设备循环供水、低压流体增压等多种使用需求，依靠气动动力驱动叶轮旋转产生离心力，实现流体的加压与高速输送，无需电力驱动即可完成作业，在无供电环境、防爆要求较高的作业场景中具备独特的使用优势。从结构设计来看，该泵采用蜗壳式泵体结构，红色的涡卷形泵壳是核心的流体导流部件，内部流道按照流体离心运动轨迹做顺滑过渡设计，能够有效降低流体在泵壳内部的流动阻力，减少水力损失，提升泵的工作效率；泵壳与侧端盖采用周向均匀分布的紧固件进行连接，既保证了连接的密封性，也方便后期拆解维护叶轮与密封组件。伸出的动力输入轴采用居中同轴设计，轴体与端盖之间预留了密封件安装位置，可适配机械密封或填料密封结构，避免输送过程中流体从轴隙泄漏；端盖表面设计有辐射状的散热筋结构，在泵组长时间运行时能够加快内部热量散发，降低密封组件与轴承的工作温度，延长部件使用寿命。从安装边界来看，该泵整体结构紧凑，轴向伸出的动力轴可直接与气动马达输出端对接，无需额外加装复杂的传动连接结构，泵体的进出口采用同径法兰式接口设计，可直接与标准输水管道对接，安装时仅需固定泵体底部的支撑位置即可完成定位，不需要预留过大的安装操作空间，适合在空间紧凑的小型设备配套、临时供水点位中使用。在功能特性上，该泵依靠离心力实现流体增压，启动前仅需在泵腔内部加注少量引水即可完成自吸过程，运行过程中动力输出平稳，流体输送无明显脉动，可输送常温清水或物理性质与水相近的无腐蚀性流体，叶轮采用闭式结构设计，能够有效减少流体在叶轮内部的回流损失，在额定转速下可稳定输出满足小型场景需求的供水压力与流量，同时气动驱动的形式让泵组具备过载自动保护的特性，当出口管路出现堵塞时，气动动力端可自动降低转速，不会出现电机烧毁类的故障，使用安全性更高。
