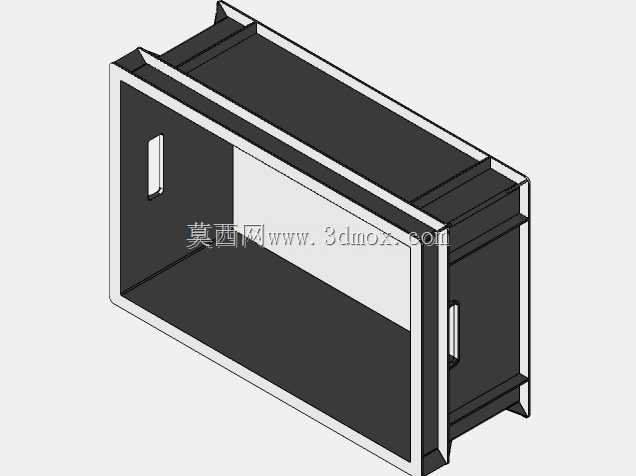

600x400x220规格欧式电气安装箱体结构

这款欧式箱体是工业电控系统布线与元件承载的常用外壳结构，广泛应用于低压配电终端、工业设备本地控制单元、楼宇配电分支回路、小型自动化设备的电控集成场景，能够为内部安装的断路器、接线端子、小型继电器、信号转换模块等电气元件提供可靠的物理防护，隔绝车间粉尘、轻度飞溅液体与外力磕碰对内部元件的损伤，同时规整内部走线布局，方便现场运维人员快速排查线路、操作控制元件。

从功能特性来看，箱体采用框架式钣金拼接结构，整体刚性充足，两侧预留的长条形开孔既可以作为内部元件散热的辅助通风通道，也可作为线缆进出的备用走线路径，配合前后开放的安装面，能够适配不同方向的元件安装与布线需求，箱体边缘做了折边强化处理，既提升了整体结构抗形变能力，也能避免安装运维过程中锋利板边划伤操作人员。

设计思路上，这款箱体遵循欧式电控箱体的通用安装规范，整体采用等厚钣金弯折成型，框架连接处预留标准拼接位，无需复杂焊接即可完成组装，降低生产加工的工艺难度；内部预留统一的元件安装导轨位，可直接适配标准宽度的DIN导轨安装元件，无需额外定制安装支架；箱体的边框折边尺寸经过精准核算，能够兼容市面常见的同规格面板封板，方便后期根据使用需求加装透明防护面板或者密封门板，满足不同防护等级的使用场景要求。

外形尺寸与安装边界方面，这款箱体的外部轮廓尺寸为600mm×400mm×220mm，安装时需要预留至少30mm的侧边操作空间，方便侧面线缆的接入与固定，箱体背部预留的安装孔位符合通用壁挂安装的孔距标准，既可以直接壁挂固定在墙面、设备机架侧面，也可以搭配支架落地安装，220mm的深度能够容纳绝大多数常规厚度的低压电气元件，不会出现元件突出、门板无法闭合的问题，600mm的长度方向可排布最多12个标准模数的低压元件，400mm的高度方向预留充足的走线空间，方便强弱电分离布线，减少线路之间的信号干扰。
