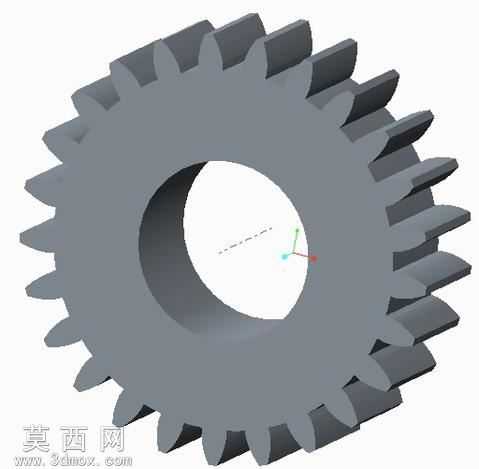

渐开线直齿圆柱齿轮三维建模作品

本作品为渐开线直齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循渐开线齿廓的几何生成原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能，先完成单个轮齿的渐开线齿廓曲线绘制：先确定基圆、分度圆、齿顶圆、齿根圆的基准尺寸，通过渐开线方程生成精准的齿廓工作段曲线，再通过齿根过渡圆弧的绘制完成单个齿槽的轮廓闭合，随后通过圆周阵列操作，以齿轮中心轴线为阵列基准，按照设定的齿数完成全部轮齿的均匀排布，保证轮齿间的分度误差控制在设计允许范围内。模型的轮毂部分采用同轴回转体建模方式，先绘制中心安装孔与轮毂外缘的回转截面，通过旋转凸台命令生成整体轮毂基体，再与轮齿部分进行布尔合并，完成整体齿轮的实体构建。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，还原钢制齿轮经过机加工后的金属质感，齿面部分设置轻微的反光效果模拟磨削加工的表面状态，齿根与轮毂过渡区域保留自然的加工纹理表现，整体渲染效果贴近实际工业齿轮的实物外观。结构设计上充分考虑齿轮的传动受力特性，齿顶与齿根的过渡圆角严格按照机械设计标准取值，避免应力集中问题，中心安装孔的尺寸适配常规传动轴的配合公差要求，轮齿的齿厚、齿宽参数符合通用传动场景的设计规范，整个模型的几何特征完整，无多余的冗余特征，所有尺寸均可通过参数表进行驱动修改，可直接用于后续的虚拟装配、运动仿真、有限元受力分析等工程场景，能够直观展现直齿圆柱齿轮的结构特点与齿廓形态，为机械传动系统的设计提供精准的三维模型支撑。
