自行车集成式发电变速组件结构设计

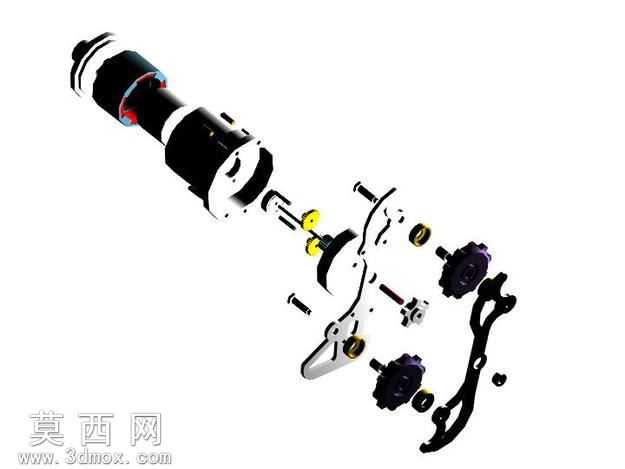

本作品为自行车集成式发电与变速一体化组件的三维结构设计，建模过程中严格遵循机械装配逻辑，对每一个零部件进行独立参数化建模，确保各部件间的配合公差符合实际加工与装配要求。建模初始阶段先梳理组件的功能逻辑：该组件将发电模块与变速传动模块整合在同轴结构中，在实现自行车变速功能的同时，可借助车轮转动的动能完成发电，为车载用电设备提供电力支持。建模时首先搭建核心轴系基准，依次完成发电模块的转子、定子、外壳封装结构，以及变速模块的传动齿轮组、换挡拨片、定位卡簧、连接支架等零件的建模，每一个零件的倒角、卡槽、配合面都按照实际机械加工工艺进行还原，避免出现无工艺支撑的悬空结构与不合理干涉。材质渲染阶段，针对不同零件的实际材质赋予对应材质属性：金属传动齿轮、连接支架赋予哑光金属钢材质，调整表面粗糙度模拟实际机加工后的金属质感；发电模块的外壳赋予硬质工程塑料材质，添加细微的磨砂纹理还原塑料件的表面质感；密封胶圈、缓冲垫片赋予橡胶材质，调整漫反射与反光参数体现橡胶的哑光弹性特质；轴类零件赋予亮面镀铬金属材质，通过高光反射体现轴类零件的精加工表面效果。结构设计上采用同轴集成布局，将发电模块嵌套在变速传动结构的一端，既缩短了整体组件的轴向长度，减少对自行车车架安装空间的占用，又能让传动路径更短，降低动力传递过程中的损耗，同时外露的组件结构清晰展示了内部零件的装配关系，可直观看到动力从输入轴传入后，一路传递至变速齿轮组实现挡位切换，另一路传递至发电转子切割磁感线产生电流的完整路径。设计过程中反复校验各活动部件的运动行程，确保换挡拨片移动时不会与发电模块外壳发生干涉，齿轮啮合时的重合度符合传动设计要求，整体结构兼顾了功能集成性与装配可行性，可用于自行车动力配件的结构展示、原理教学以及后续的优化改型参考。
