直径300螺旋输送设备结构设计

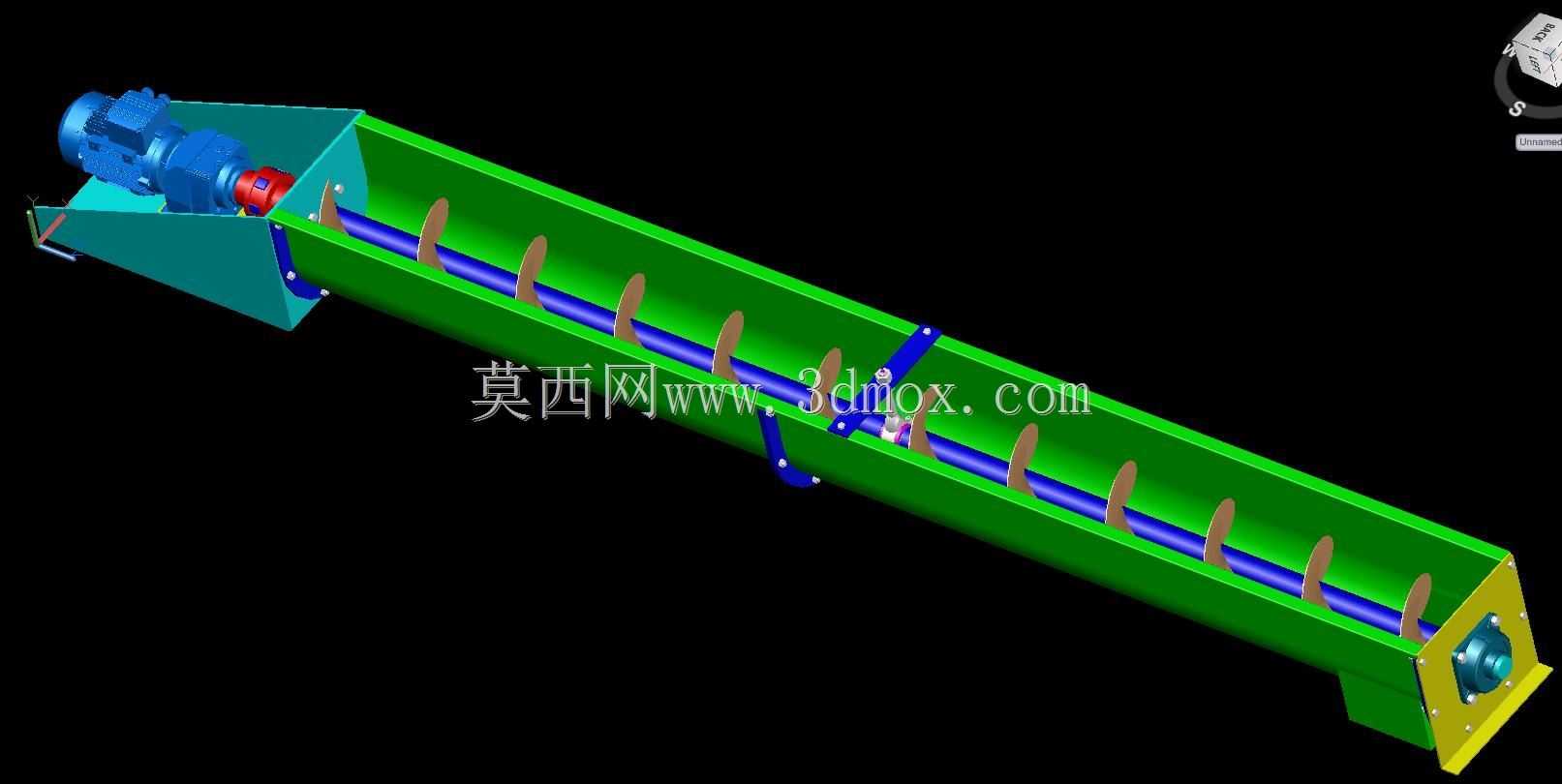

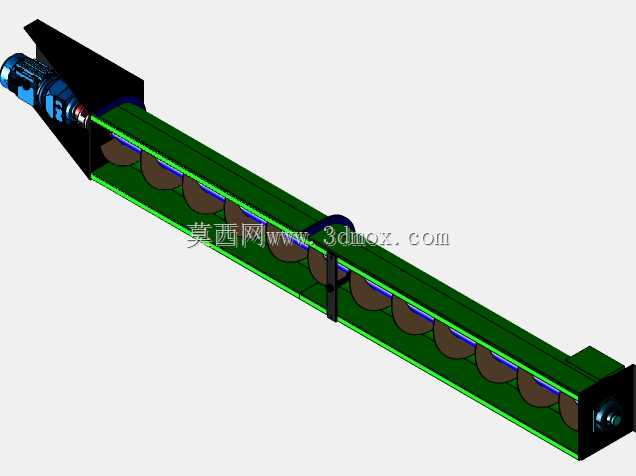

这款直径300的螺旋输送设备，主要面向散状物料的短距离连续输送场景，在粮食加工、建材生产、化工粉体转运、饲料加工、污水处理固废输送等生产环节中承担物料水平或小倾角输送的核心功能，能够在封闭的壳体内完成粉状、颗粒状、小块状物料的平稳移送，避免输送过程中物料撒漏、扬尘外泄的问题，适配车间内部工序间的物料衔接、料仓出料给料、包装线上料等多种工位的使用需求。设备整体采用同轴螺旋推送结构，核心的螺旋叶片沿中心轴连续排布，工作时通过中心轴带动螺旋叶片旋转，依托叶片与物料间的摩擦力、物料自身重力以及壳体对物料的周向限位作用，推动物料沿壳体轴向向前移动，实现无折返的连续送料，相比带式输送、斗式提升等输送形式，该结构整体占用横向安装空间更小，可在狭窄的车间通道内完成布置，同时封闭壳体的设计能够隔绝物料与外部环境的接触，既避免易潮物料在输送过程中吸潮结块，也能减少粉体物料输送时的粉尘外溢，改善车间生产作业环境。在设计层面，该设备围绕300mm的公称输送直径做参数匹配，螺旋叶片的螺距、轴径均按照常规散料的输送阻力做适配优化，既保证常规堆积密度下的物料输送效率，也控制螺旋轴工作时的扭转变形量，避免长距离输送时叶片刮蹭壳体内壁；设备两端的轴承座采用外置式布置，将转动支撑部件与物料输送腔完全隔离，避免细粉料进入轴承滚道造成磨损卡滞，延长核心转动部件的使用寿命；壳体采用分段式法兰连接结构，可根据现场实际输送长度需求灵活拼接调整，适配不同工位间的输送距离要求，进料口与出料口均预留标准法兰连接位，可直接对接上方料仓出料端、下方受料设备进料端，无需额外做非标转接结构。从安装边界来看，设备整体为长条形卧式布置，主体外径对应300mm输送直径做适配，安装时需保证整体轴线的水平度偏差在允许范围内，避免螺旋轴偏载造成额外运转阻力，两端驱动端与尾座的安装基础需做硬化处理，抵消设备启停时的轴向反作用力；设备可根据现场安装空间选择端部驱动或者中间驱动的布置形式，进料口可根据来料方向设置在壳体上部任意位置，出料口可对应下游设备的接料位置调整开设方位，灵活适配不同生产线的布局需求，对于有倾角输送需求的场景，也可通过调整安装支架高度实现小角度倾斜安装，满足不同工况下的物料提升输送要求。
