重型侧卸半挂货运卡车结构设计

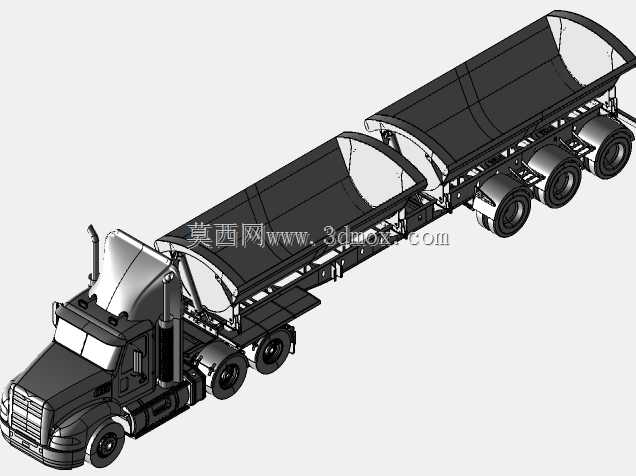

这款侧卸式半挂货运车辆，主要面向大宗散料转运的工程物流场景，常见于矿山开采现场的矿石短驳、基建工地的砂石料转运、粮食产区的散粮收储运输、煤炭堆场的燃煤配送等作业场景，能够适配非铺装路面的重载通行需求，解决传统后卸挂车在狭窄场地卸料受限、卸料时易顶刮上方障碍物的痛点。车辆采用牵引头加双节侧卸货厢的挂接结构，牵引头选用长头重载牵引车构型，前置引擎舱预留了足够的碰撞缓冲空间，同时为大排量动力总成留出充足布置空间，驾驶室采用高顶设计适配长途货运的驾乘需求，底盘侧挂布置大容量燃油箱与尾气处理装置，转向轮与驱动轮采用多轴重载配置，搭配大尺寸重载轮胎与宽截面钢板弹簧悬架，能够分摊满载时的轴荷，满足矿区、工地等非硬化路面的通行承载力要求。挂接的双节侧卸货厢采用U型截面设计，相比传统矩形货厢，U型结构在侧翻卸料时无残留死角，散料能够依靠自重完全滑出，无需额外人工清理；货厢顶部加装弧形封闭厢盖，能够避免运输过程中散料撒漏、扬尘，满足道路运输的环保要求，同时减少运输途中的物料损耗。双节货厢采用独立翻转铰接结构，可根据卸料场地的空间情况选择单节卸料或者双节同步卸料，翻转支点布置在货厢侧边的挂车底盘纵梁上，配合多级伸缩式液压油缸完成侧翻动作，相比后卸式挂车，侧卸时车辆整体重心偏移量更小，作业稳定性更高，不易发生侧翻事故。挂车部分采用多轴重载车桥配置，每根车桥都搭配双轮胎组与制动系统，能够承载单节货厢数十吨的满载载荷，车桥与挂车车架之间采用平衡悬架连接，能够在凹凸不平的路面上保证每个轮胎都贴合地面，避免单轮载荷过大引发爆胎或者车桥变形。整车的挂接位置采用标准重载牵引销与牵引座匹配，能够适配市面上主流的重型牵引车头，无需额外改装即可完成挂接作业；货厢侧边的翻转铰链座采用加强型铸钢件设计，与挂车纵梁采用高强度螺栓连接加焊接的双重固定方式，能够承受反复侧翻卸料带来的交变载荷，避免长期使用后出现结构开裂、变形的问题。在设计过程中，重点考量了卸料作业的安全边界，侧翻最大角度设置为45度，刚好满足散料的自然安息角卸料需求，同时液压系统设置了双向液压锁，能够在任意翻转角度锁定货厢位置，避免液压管路失效引发货厢坠落的安全事故；整车的外廓尺寸符合道路货运车辆的外廓尺寸限值要求，能够合法合规上道路行驶，转弯半径经过优化设计，在普通双向两车道的场地内即可完成掉头、转向操作，适配城乡狭窄道路的通行需求。
