四吨单轴液压农用货运拖挂车结构设计

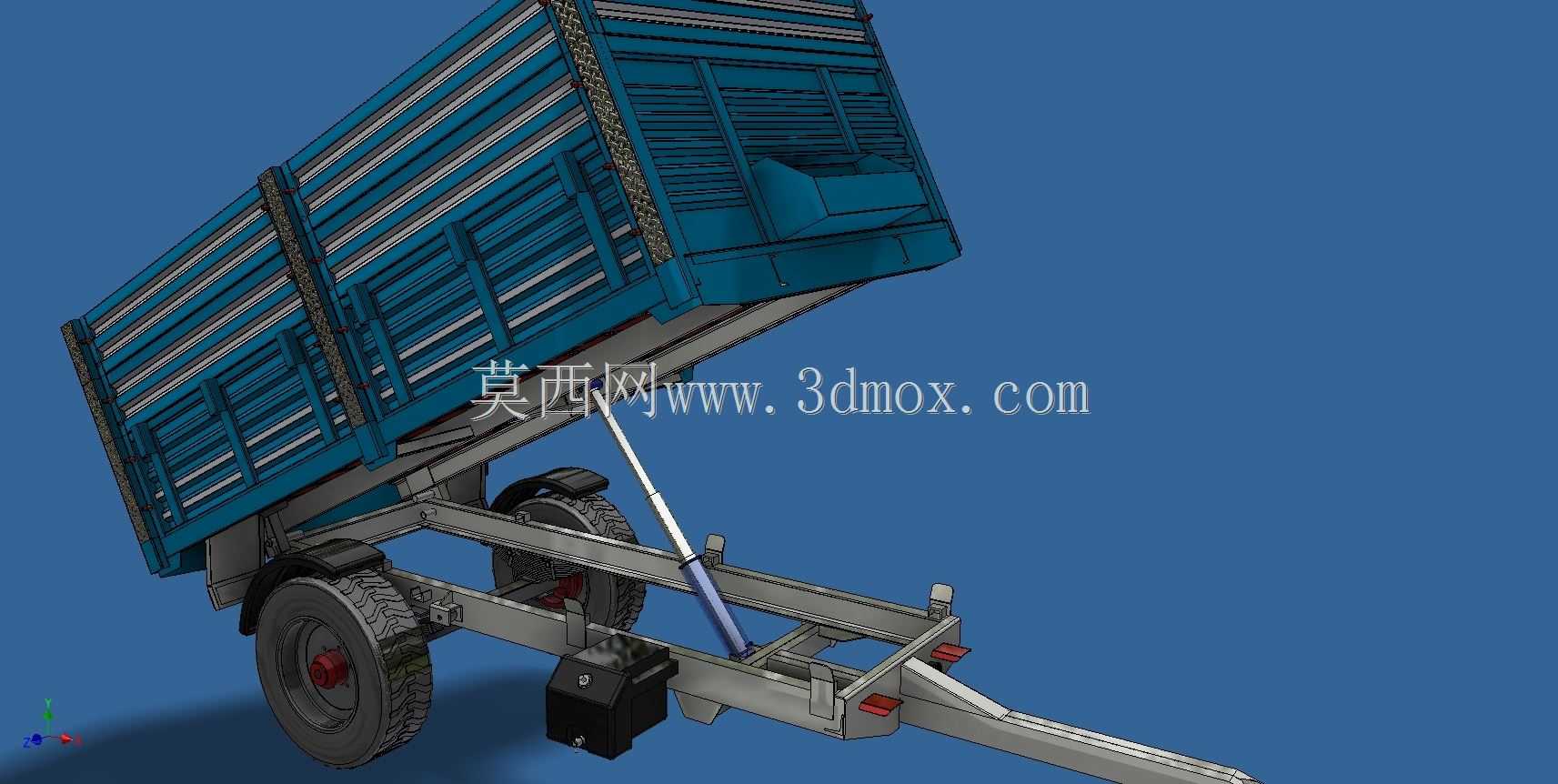

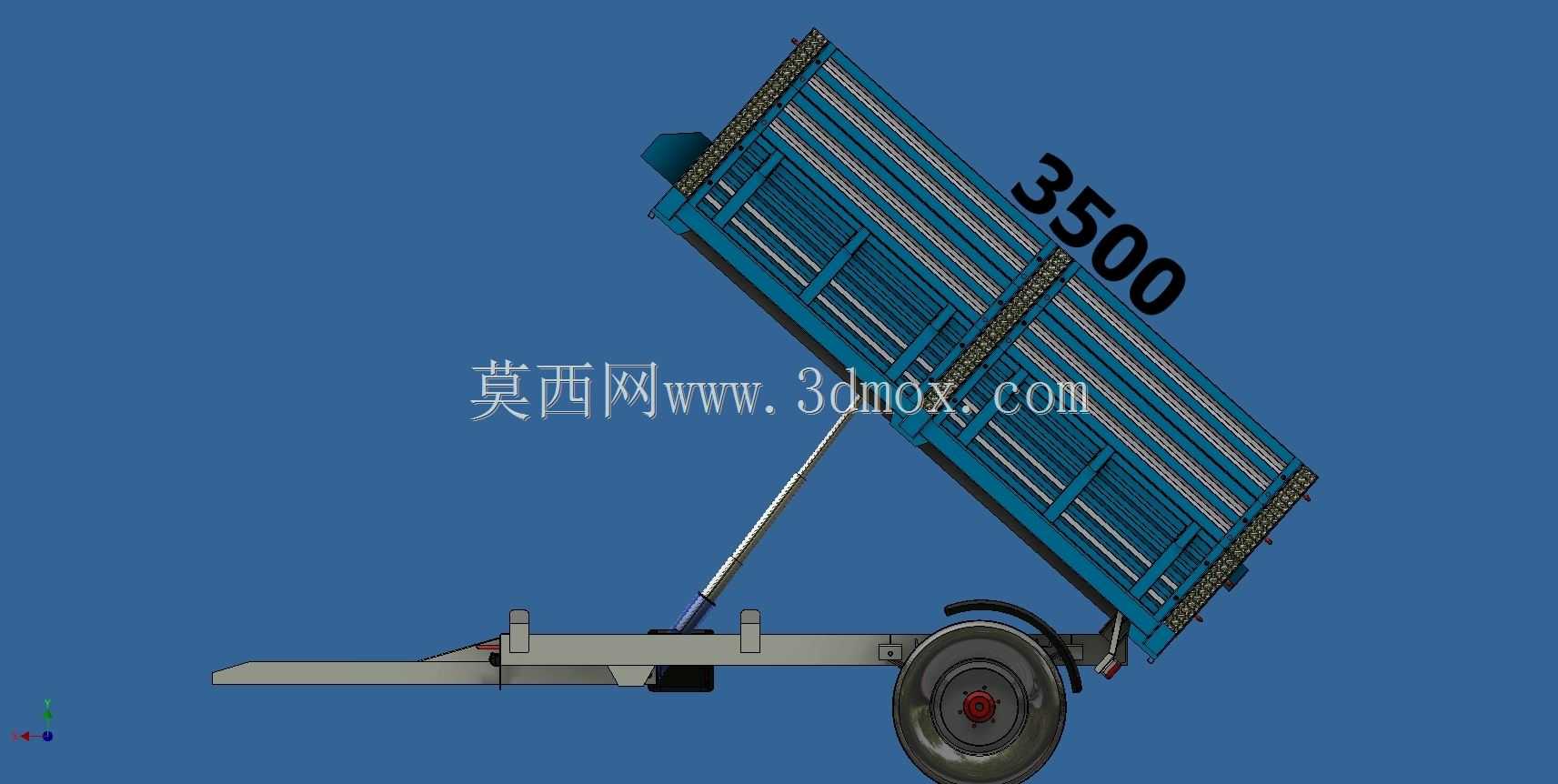

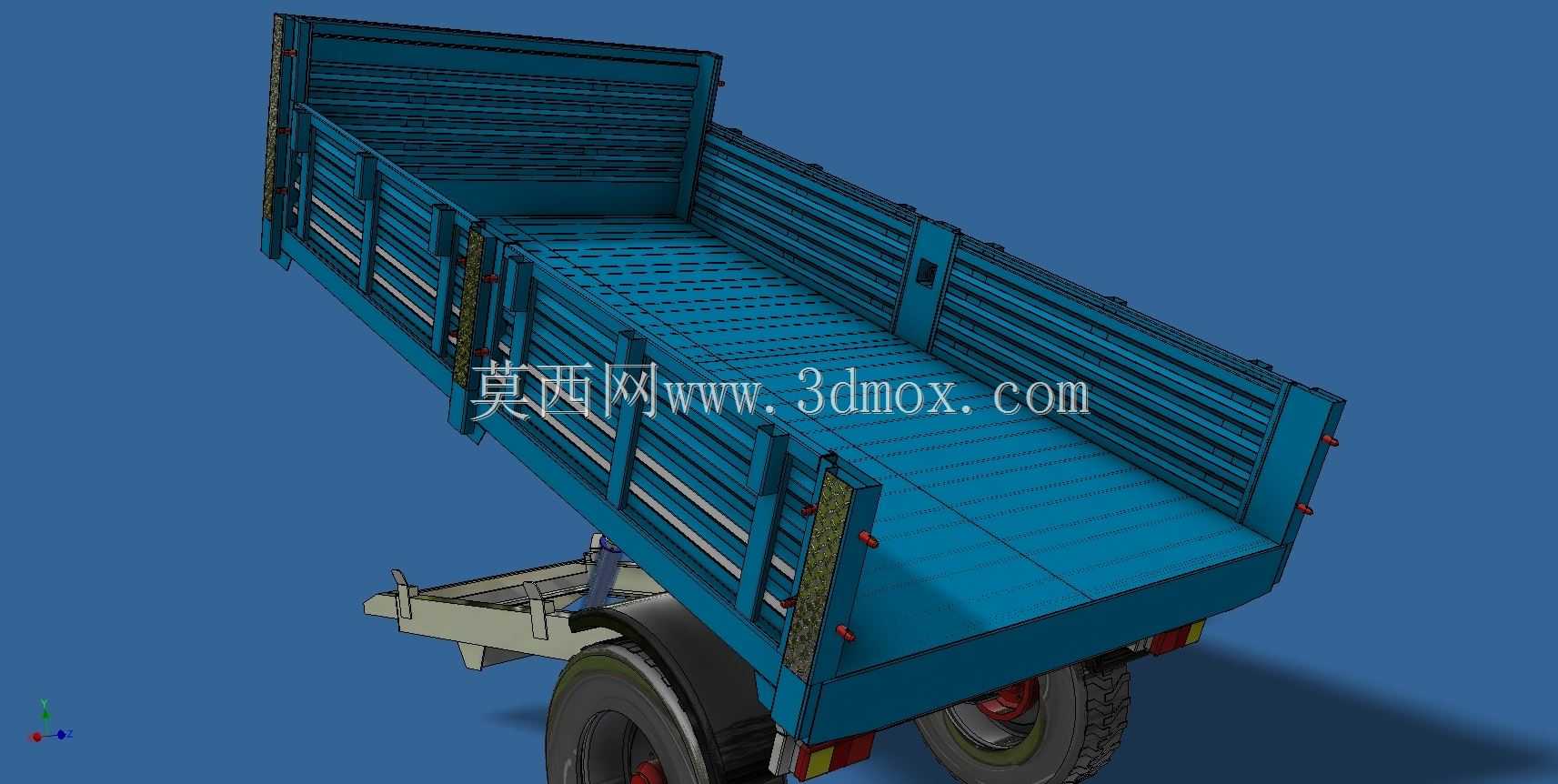

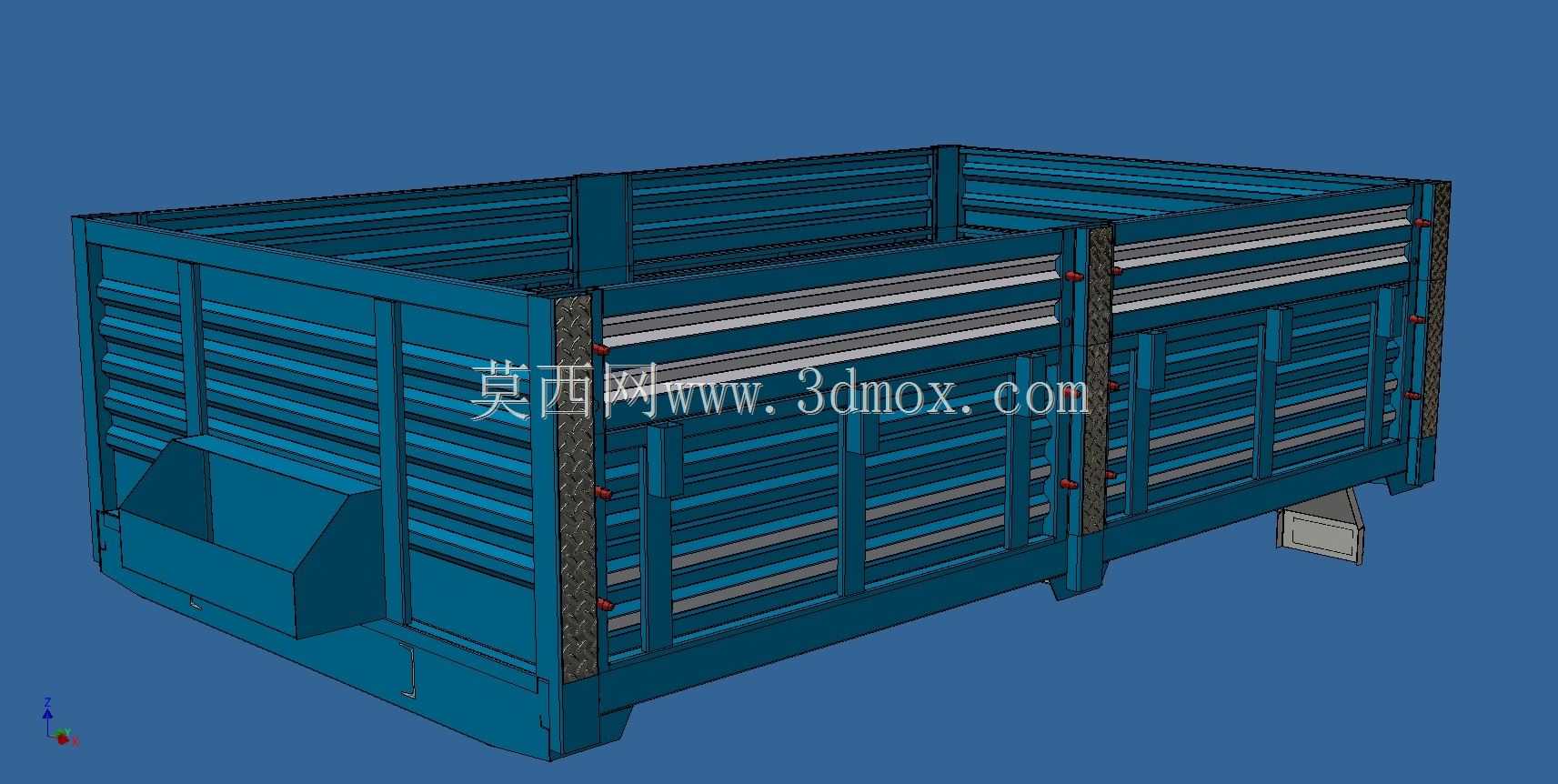

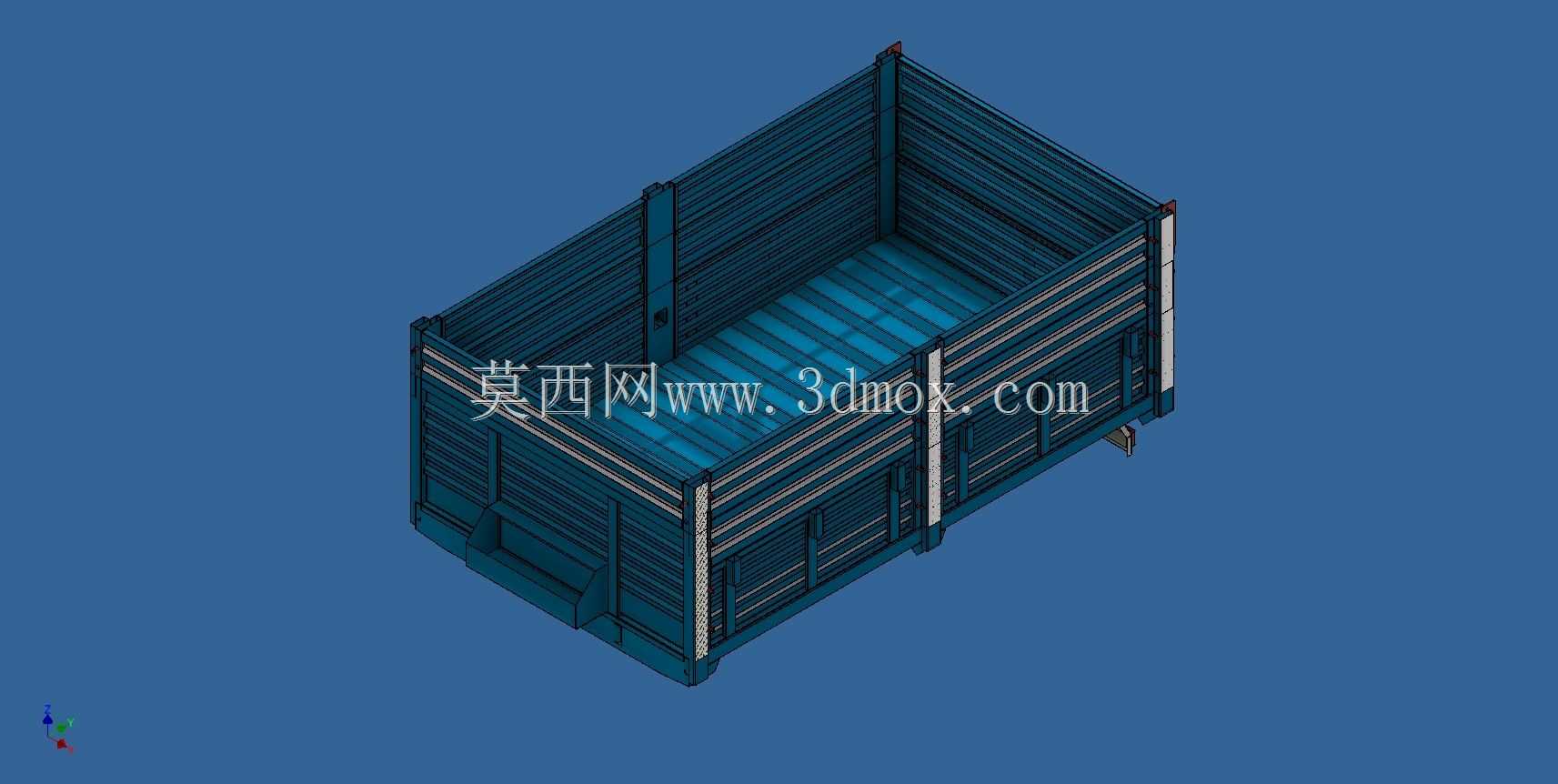

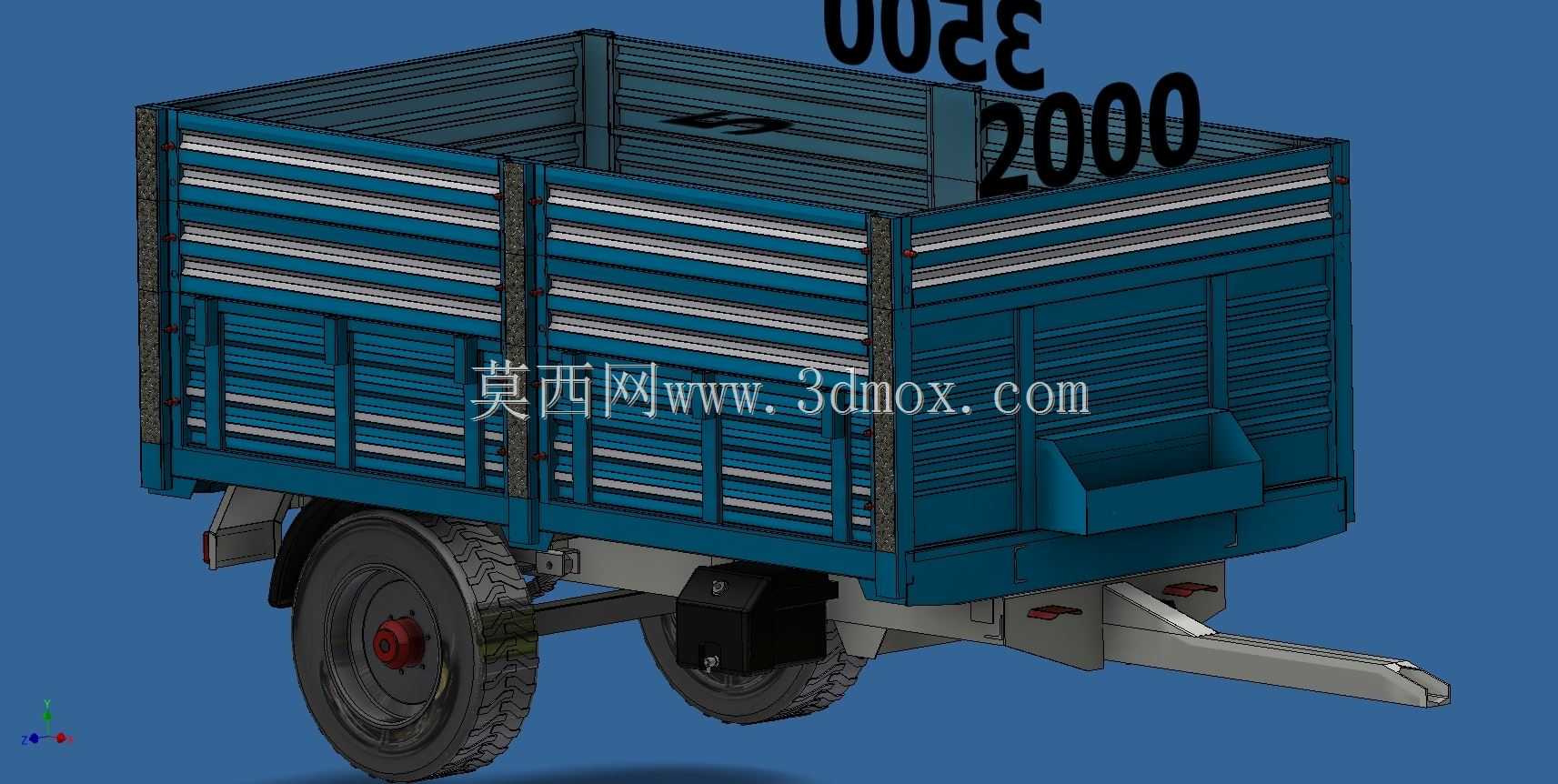

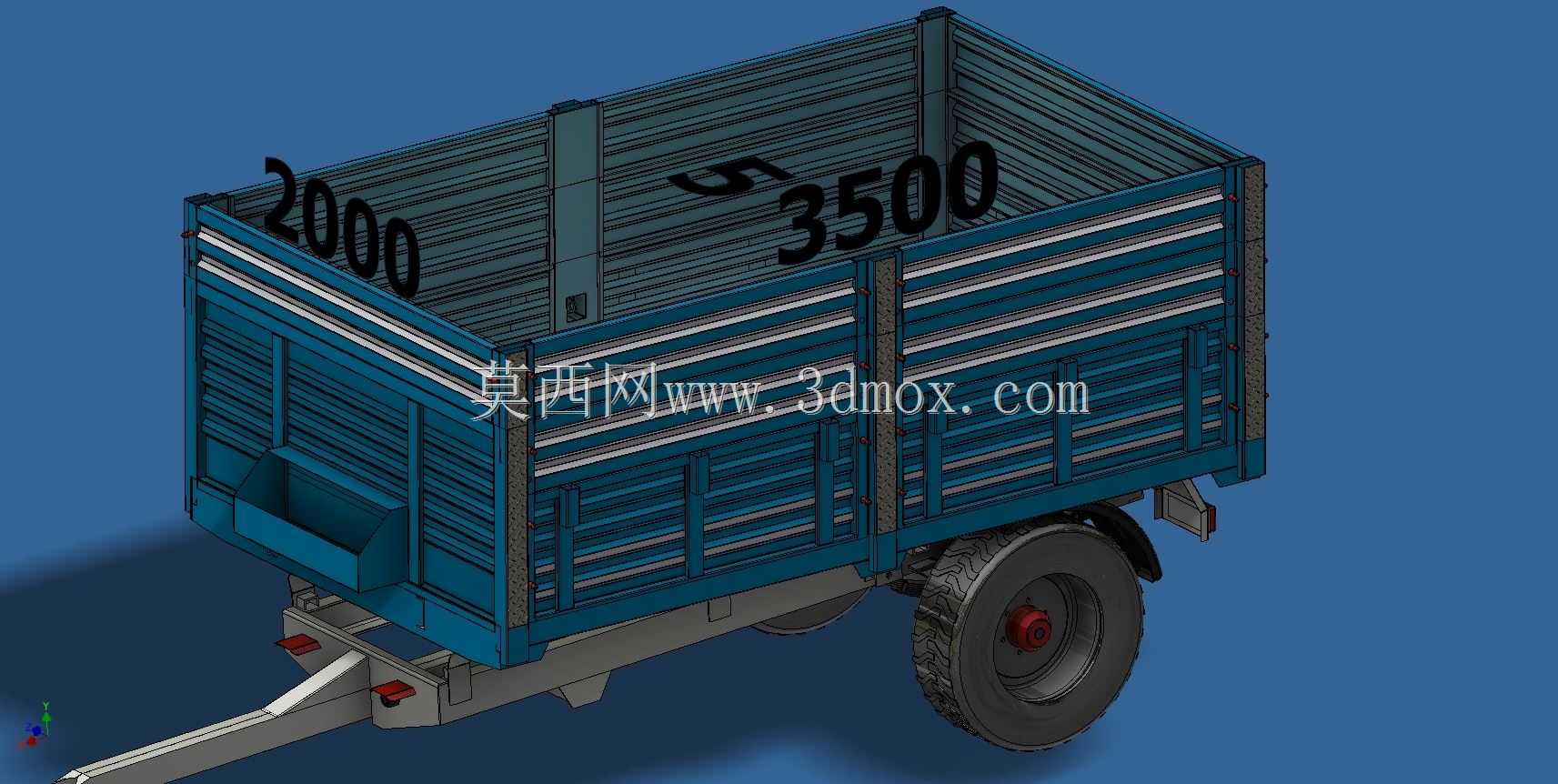

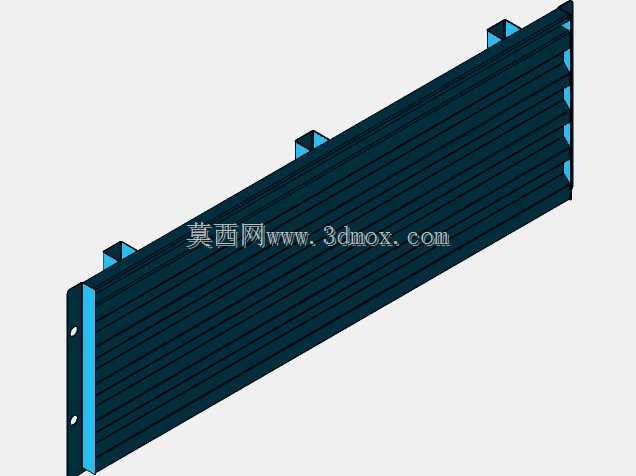

这款四吨级单轴拖挂车主要面向丘陵与平原区域的农业生产短途转运场景，适配中小马力农用拖拉机牵引使用，可完成粮食收获后从田间到晾晒场、农资从仓储点到作业地块、农牧场饲料与畜禽粪便转运等核心运输任务，也可在小型建材堆场、乡村基建工地承担砂石、砌块等散料或规整建材的短驳作业，弥补大型货运车辆无法深入狭窄田间道、乡村支路的通行短板。货箱采用栏板加高的分层结构设计，侧壁采用三段式高度叠加方案，既可以运输散装的谷物、有机肥、砂石等易洒落物料，加高栏板后也能装载秸秆、饲草等轻泡大宗货物，适配不同密度货物的装载需求，避免运输过程中物料遗撒。牵引连接结构采用通用型拖挂接口，可匹配多数常规农用牵引设备的挂接尺寸，连接部位设置缓冲减震结构，降低起步、制动过程中的冲击载荷，延长牵引结构与车架的使用寿命。行走系统采用单轴布局搭配重载橡胶轮胎，适配非硬化路面的通行需求，单轴设计转弯半径更小，在狭窄的田间地头、村道会车时灵活性更强，配套的液压制动系统可与牵引车辆的制动系统联动，重载下坡、紧急停靠时能提供足够的制动力矩，避免出现溜车、制动距离过长的安全隐患。车架采用高强度型钢焊接成型，承载受力部位做加强筋处理，保证额定四吨载荷下车架不会出现永久性变形，货箱底板采用防滑耐磨钢板，可承受装载机、人工装卸时的冲击与摩擦。货箱内部有效装载长度为3500mm、宽度为2000mm，侧壁基础高度叠加加高段后总高度为1100mm，整体外廓尺寸适配乡村道路的通行限界，牵引架长度预留足够的转向间隙，满载转向时不会出现牵引设备与货箱前端的干涉问题，安装时只需匹配对应牵引销尺寸、连接液压制动油路即可投入使用，无需对牵引设备做大规模改装。
