离心式扭曲叶片流体叶轮结构设计

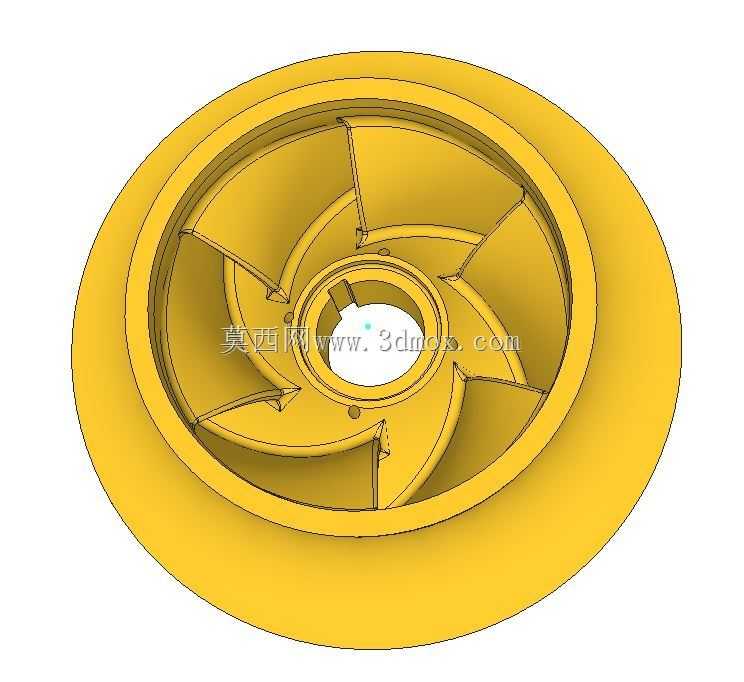

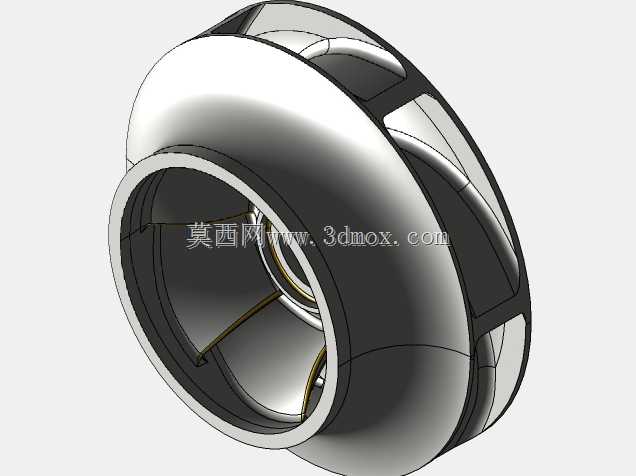

这款扭曲叶轮是流体输送设备的核心做功部件，主要适配中低压离心风机、清水离心泵以及小型通风除尘设备的动力端，在民用暖通送风、工业车间排风、小型给排水系统、低压物料气力输送场景中承担能量转换的核心作用，工作时通过自身高速旋转将机械能传递给流经叶片的流体介质，实现流体的增压与定向输送。从功能特性来看，该叶轮采用后向扭曲叶片设计，相比直板叶片能够更好地适配流体进入叶道时的流向，大幅降低流体在叶片入口处的冲击损失与叶道内的涡流损耗，在同等转速与直径参数下，能够获得更高的运行效率，同时有效降低运行过程中的气动噪声，减少设备运行时的振动传递。设计过程中，首先根据目标工况的流量、压升参数确定了叶轮的整体外径与轮毂比，将中心安装孔的尺寸匹配常规通用的电机输出轴径，预留了标准的键槽安装位与轴向定位台阶，能够直接适配常规Y系列小型异步电机的输出端安装，无需额外定制转接结构。叶片的扭曲角度沿径向从轮毂到轮缘逐步变化，入口段角度贴合流体轴向进入后的转向流向，出口段角度匹配设计压升所需的出口安装角，每片叶片与前后轮盘的连接处均做了圆弧过渡处理，既减少了应力集中提升结构强度，也避免了流道内的直角区域造成的流动滞止。叶轮的轮缘采用宽边外翻结构，既提升了叶轮整体的结构刚性，减少高速旋转时的轮盘形变，也能够与设备的蜗壳入口形成小间隙配合，减少流体从轮缘间隙的回流损失。安装边界上，叶轮的轴向宽度控制在适配常规蜗壳的尺寸范围内，中心安装孔的同轴度公差按照IT7级精度设计，能够保证安装后叶轮的径向跳动量控制在允许范围内，避免运行时出现碰擦蜗壳的问题，整体结构兼顾了气动效率、结构强度与安装通用性，适合批量加工生产，可直接用于常规中小型流体输送设备的配套替换或新品开发参考。
