履带式拖拉机充气轮胎前桥装配结构

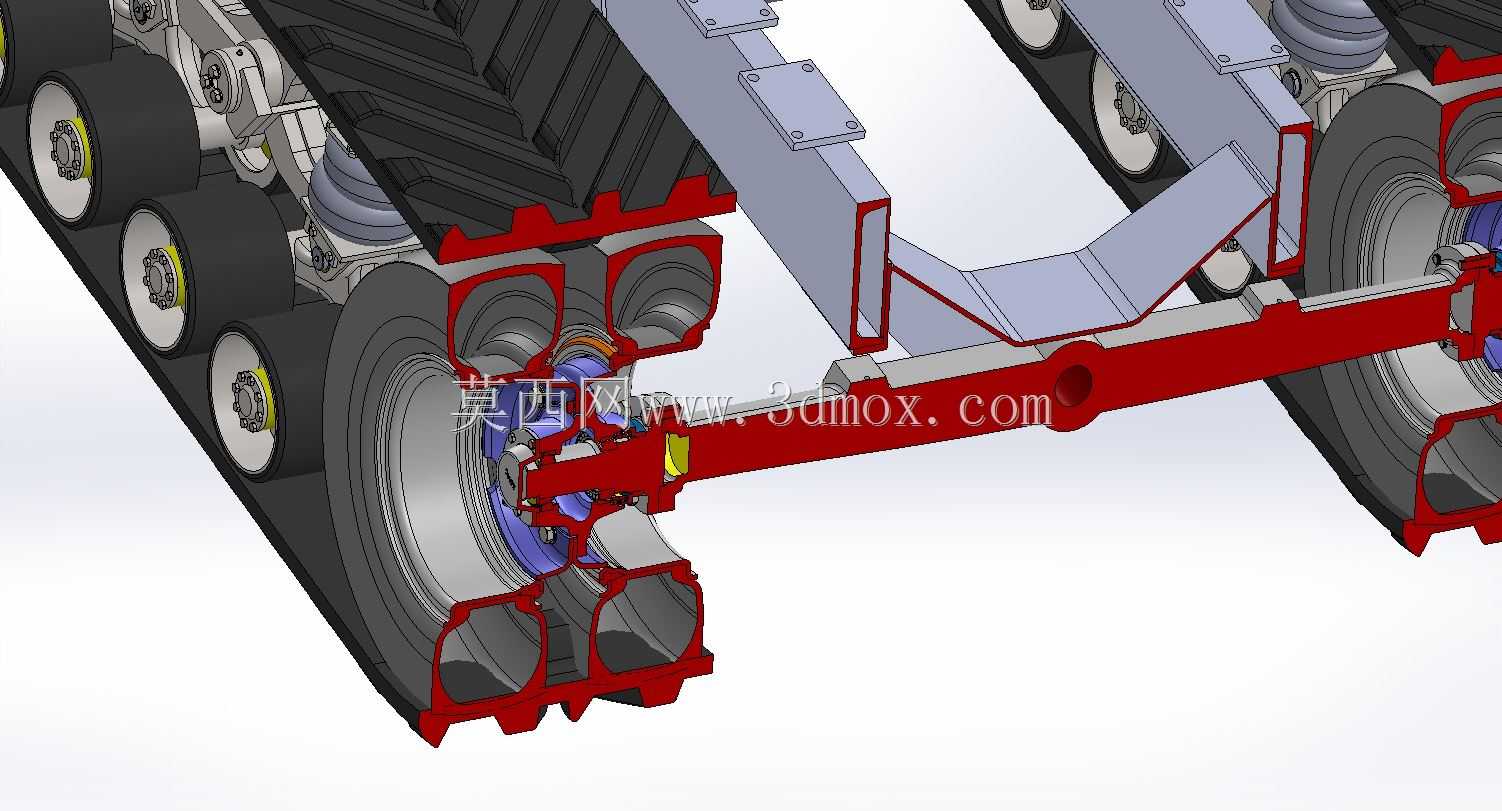

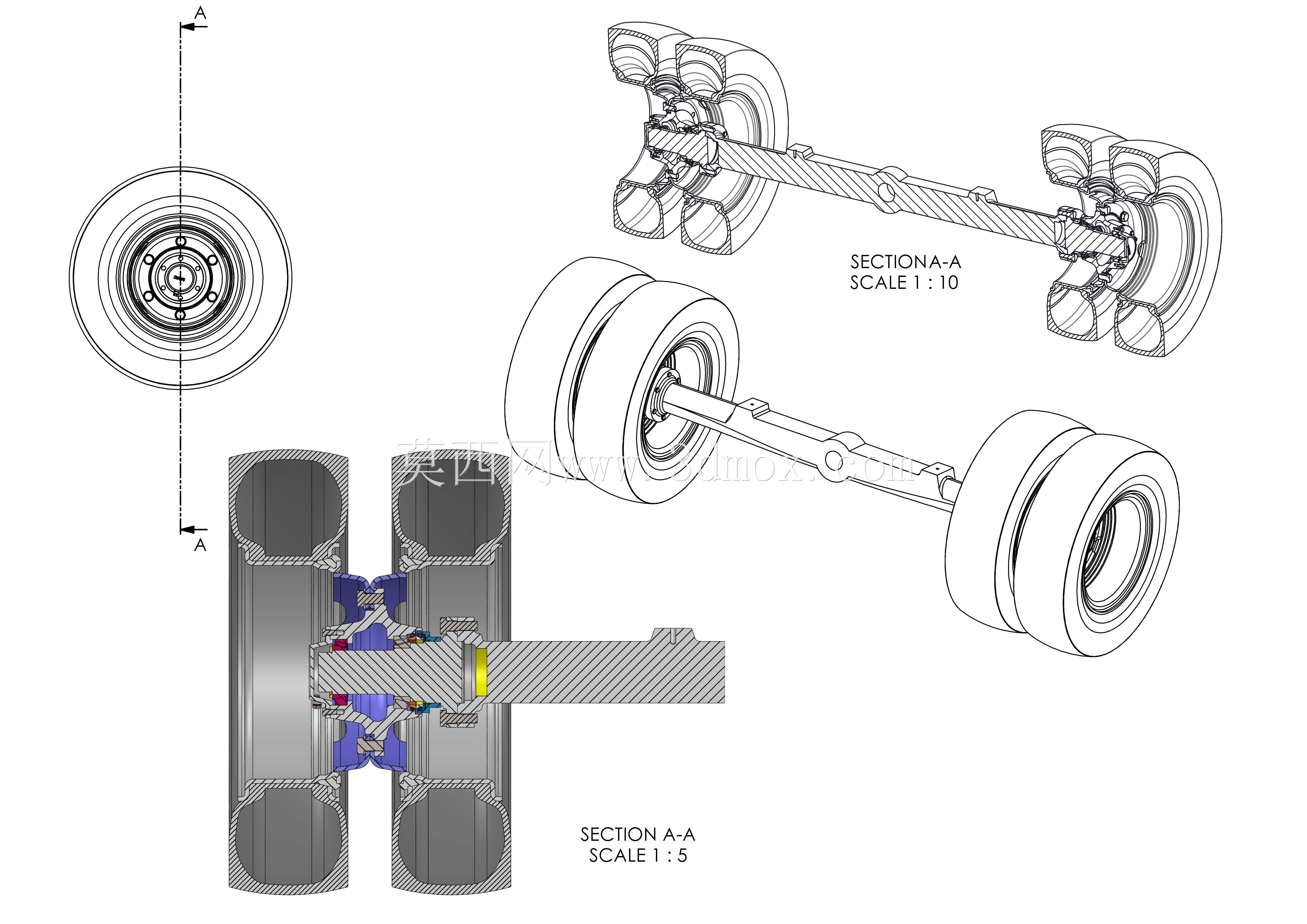

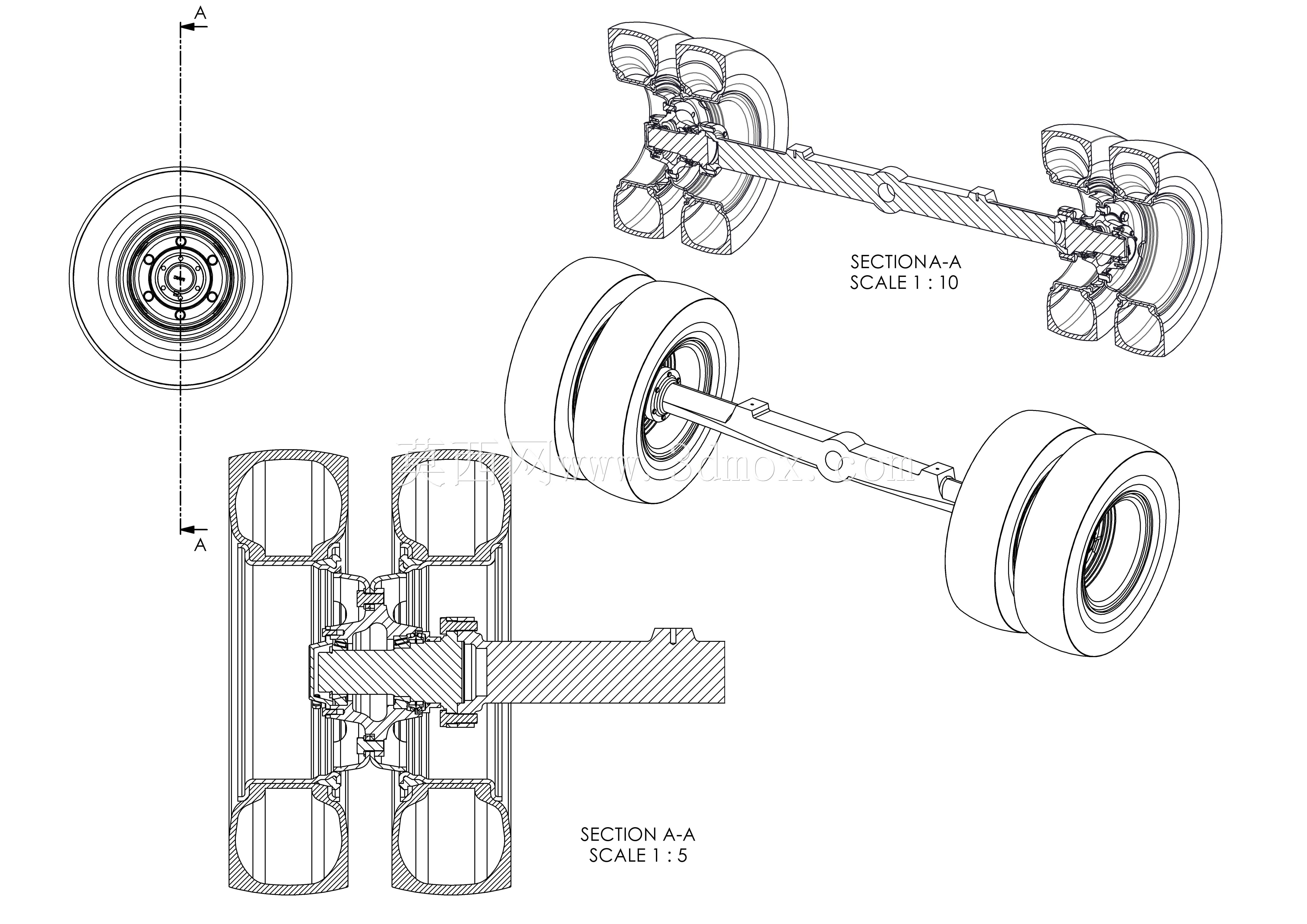

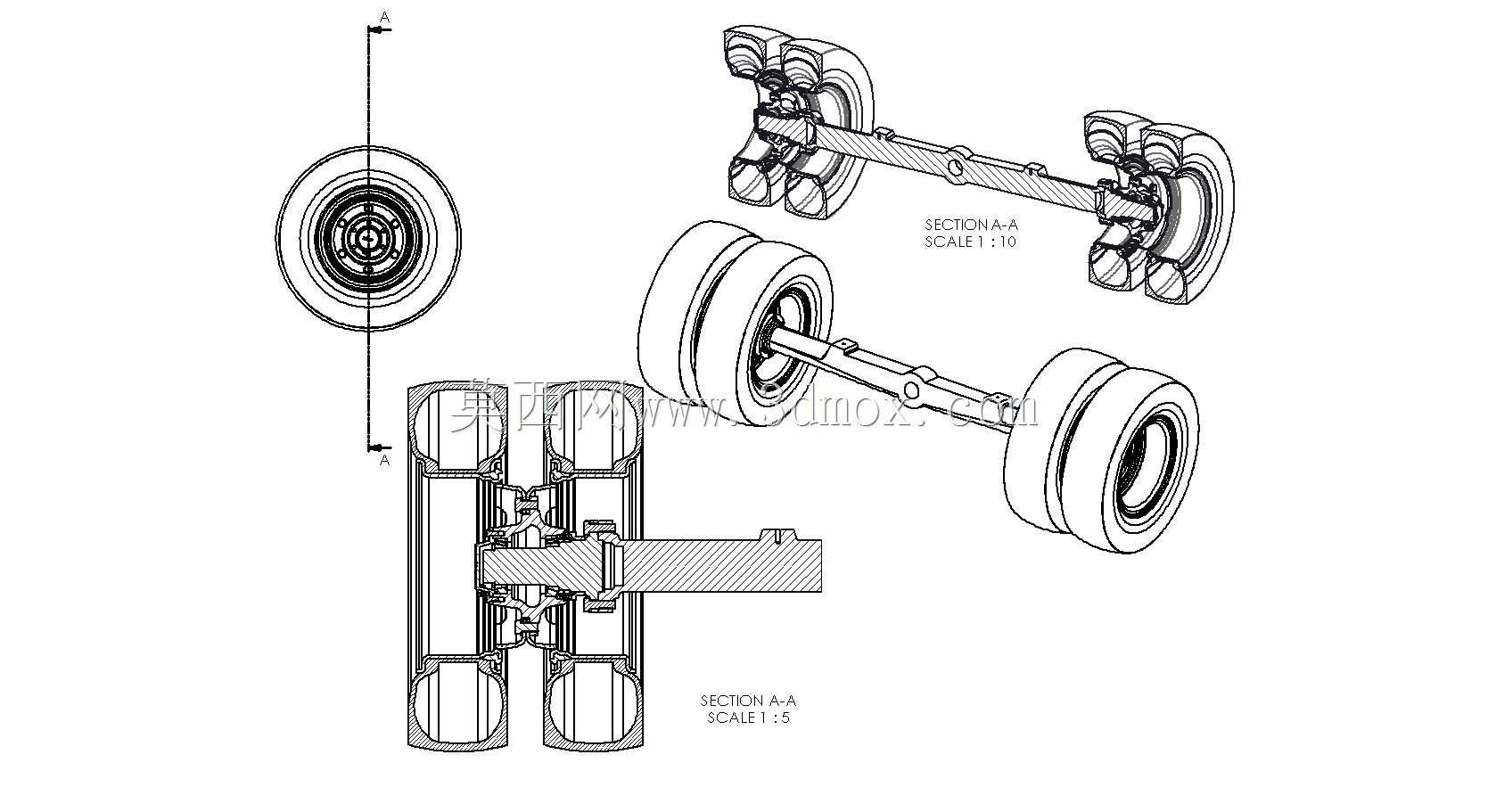

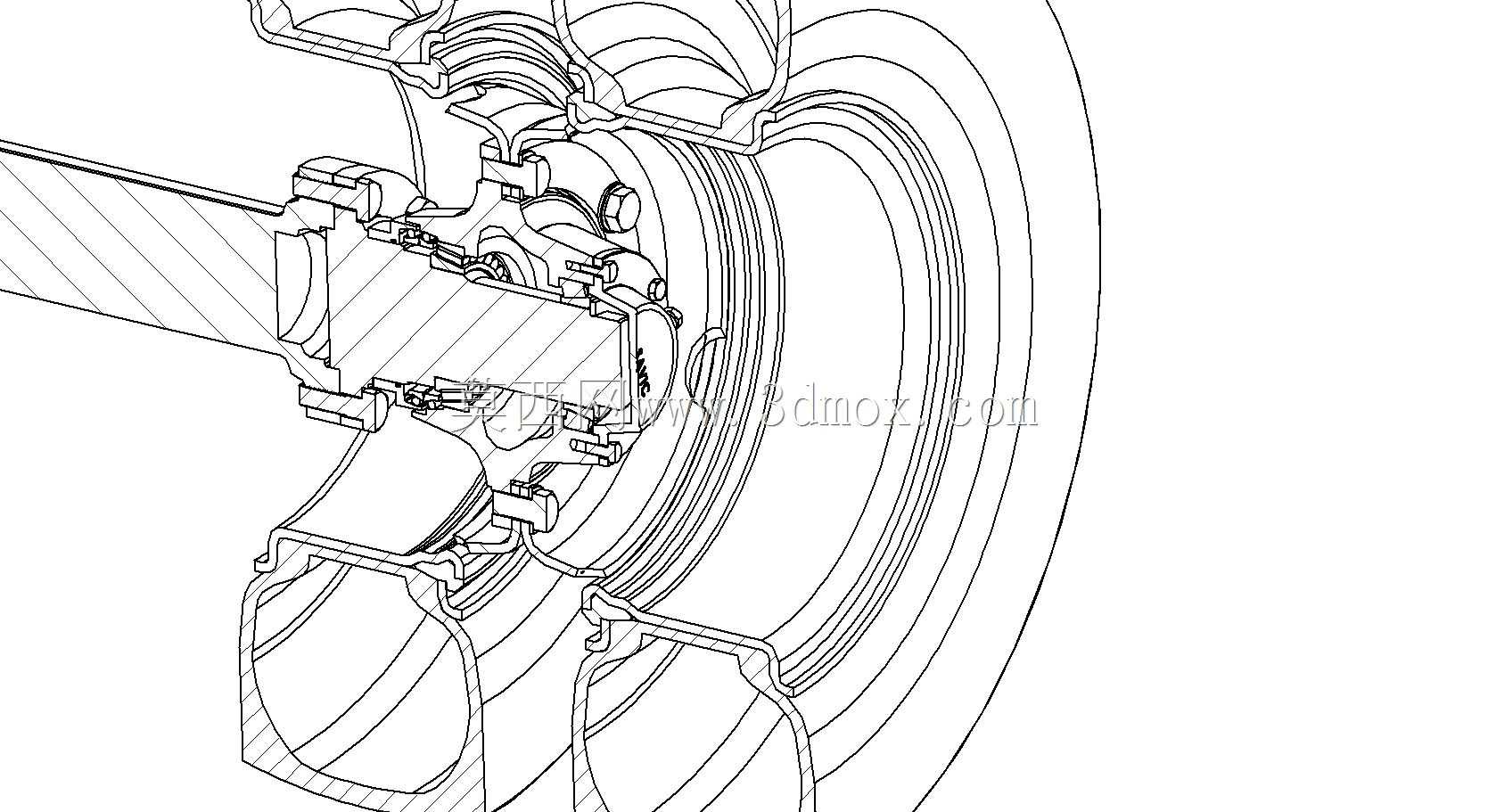

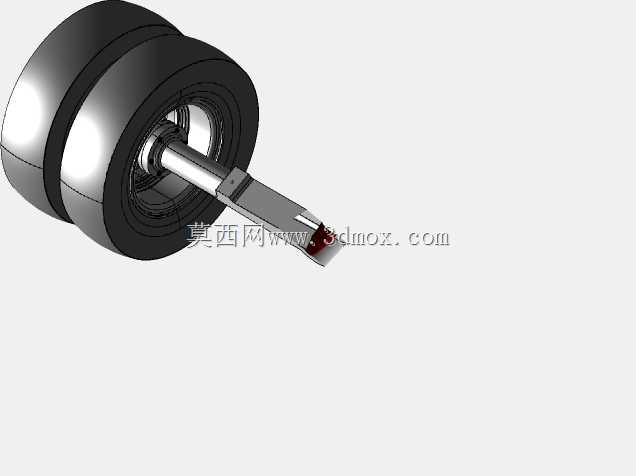

该前桥结构主要应用于中小马力履带式农用拖拉机，适配水田、丘陵坡地等复杂非硬化作业场景，承担整机前部承载、行走导向与载荷缓冲的核心功能，是履带拖拉机行走系统的关键承载部件。区别于传统钢制履带导向轮结构，该前桥集成充气轮胎式行走轮组，可在兼顾履带抓地力优势的同时，降低硬路面行驶时的振动冲击，减少对铺装路面的碾压损伤，适配转场作业与田间作业的双重使用需求。在功能特性上，该前桥采用多轮组分布式承载设计，每侧布置多组带充气轮胎的负重轮，通过平衡式连接结构将整机前部载荷均匀分配到各轮组接触点，大幅降低单位面积接地压力，避免水田作业时出现陷车问题；轮组内置密封式转动轴承，可抵御田间泥水、沙尘侵入，延长部件维护周期；桥体主体采用高强度箱型焊接结构，搭配红色涂装的加强筋框架，在控制整体重量的同时保证抗扭、抗弯强度，可承受田间作业时的冲击载荷与满载时的静态载荷。设计过程中，工程师优先考虑了部件的安装适配性与维护便捷性，桥体上预留了与车架纵梁连接的标准化安装孔位，各轮组采用模块化快装结构，单轮损坏时可单独拆卸更换，无需拆解整个桥体；导向轮位置预留了张紧调节行程，可根据履带磨损情况调整张紧度，保证履带传动稳定性；充气轮胎采用深花纹农用轮胎设计，胎面花纹可在泥泞路面有效咬合地面，提升牵引力输出，同时橡胶材质可过滤行驶过程中的高频振动，提升驾驶舒适性。安装边界方面，该前桥整体宽度适配250马力级履带拖拉机的轮距要求，桥体连接端面与车架纵梁的安装孔位采用等间距排布，可直接匹配同平台车型的安装接口，无需额外改制车架；轮组的转动半径与桥体离地间隙经过反复校核，保证转向时轮组与桥体、车架无运动干涉，同时满足田间作业的最小离地间隙要求，避免田埂、石块磕碰桥体底部；悬架连接位置预留了足够的缓冲行程，可适配不同硬度路面的振动缓冲需求，在重载作业时不会出现悬架击穿问题。
