Z型爬坡式食品物料输送设备结构设计

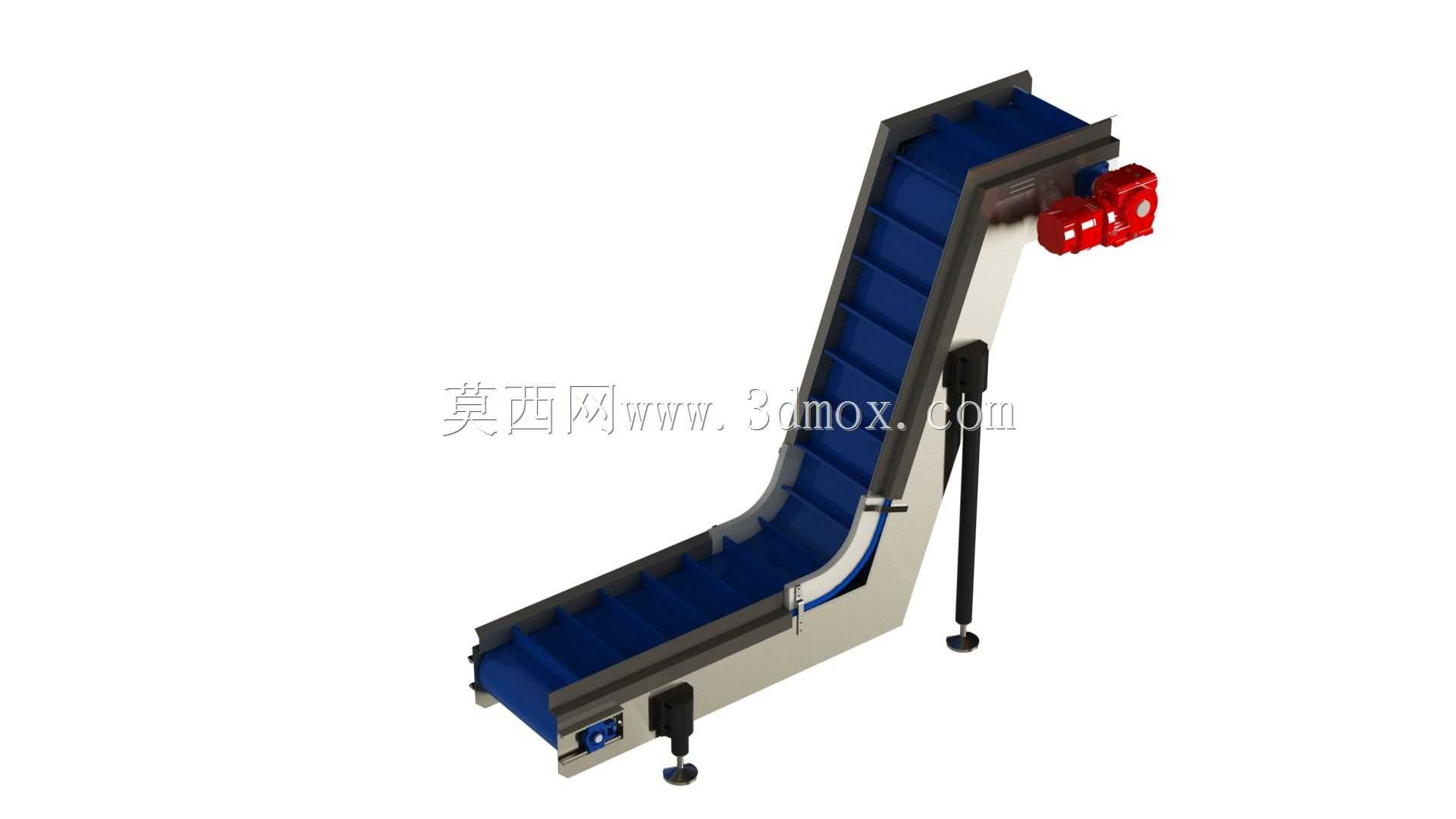

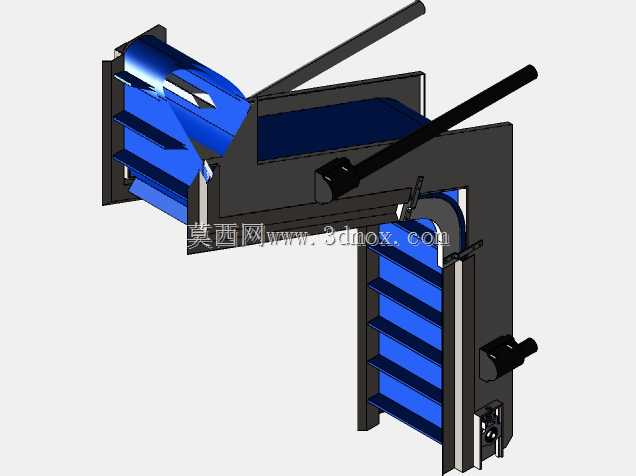

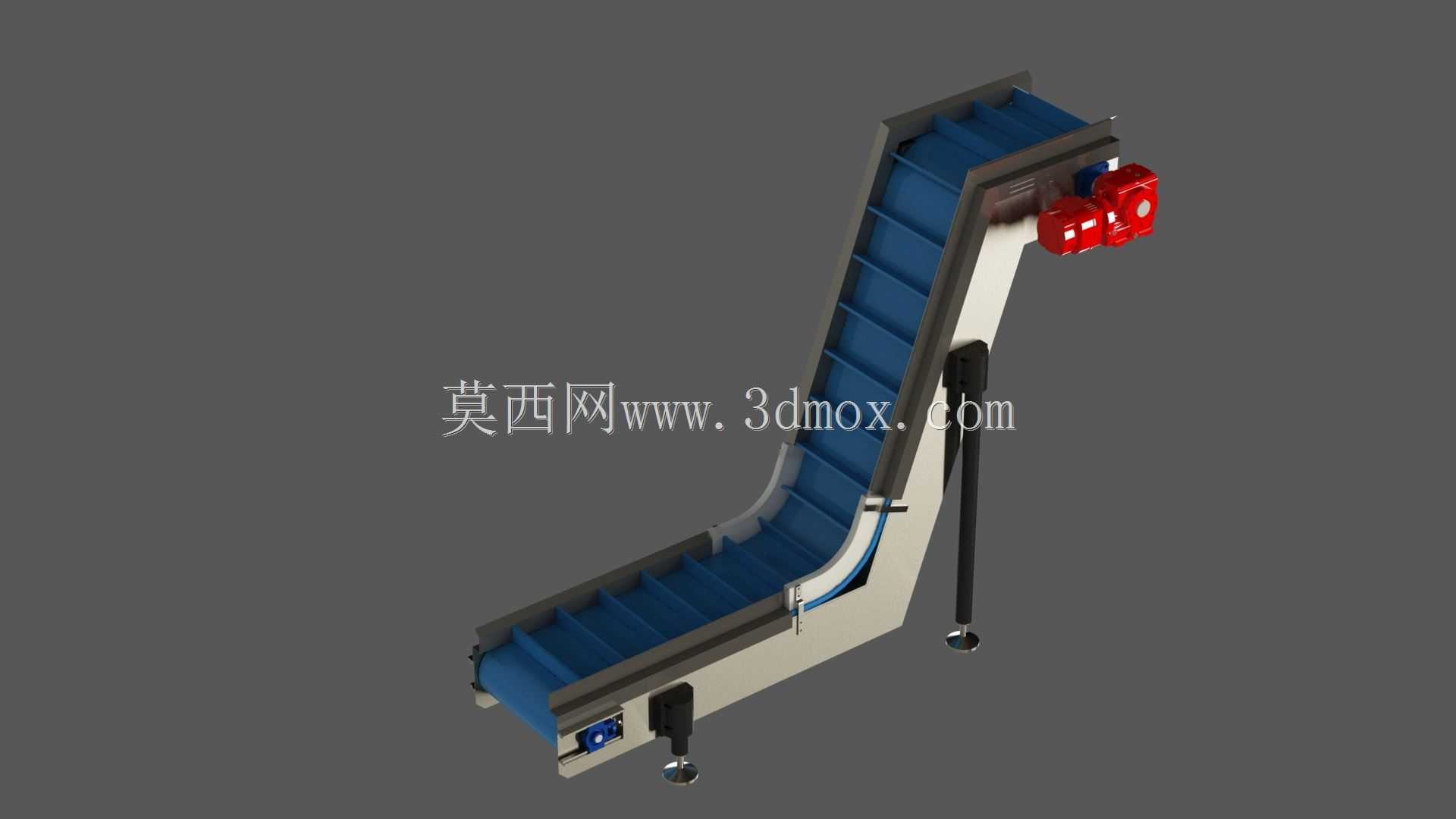

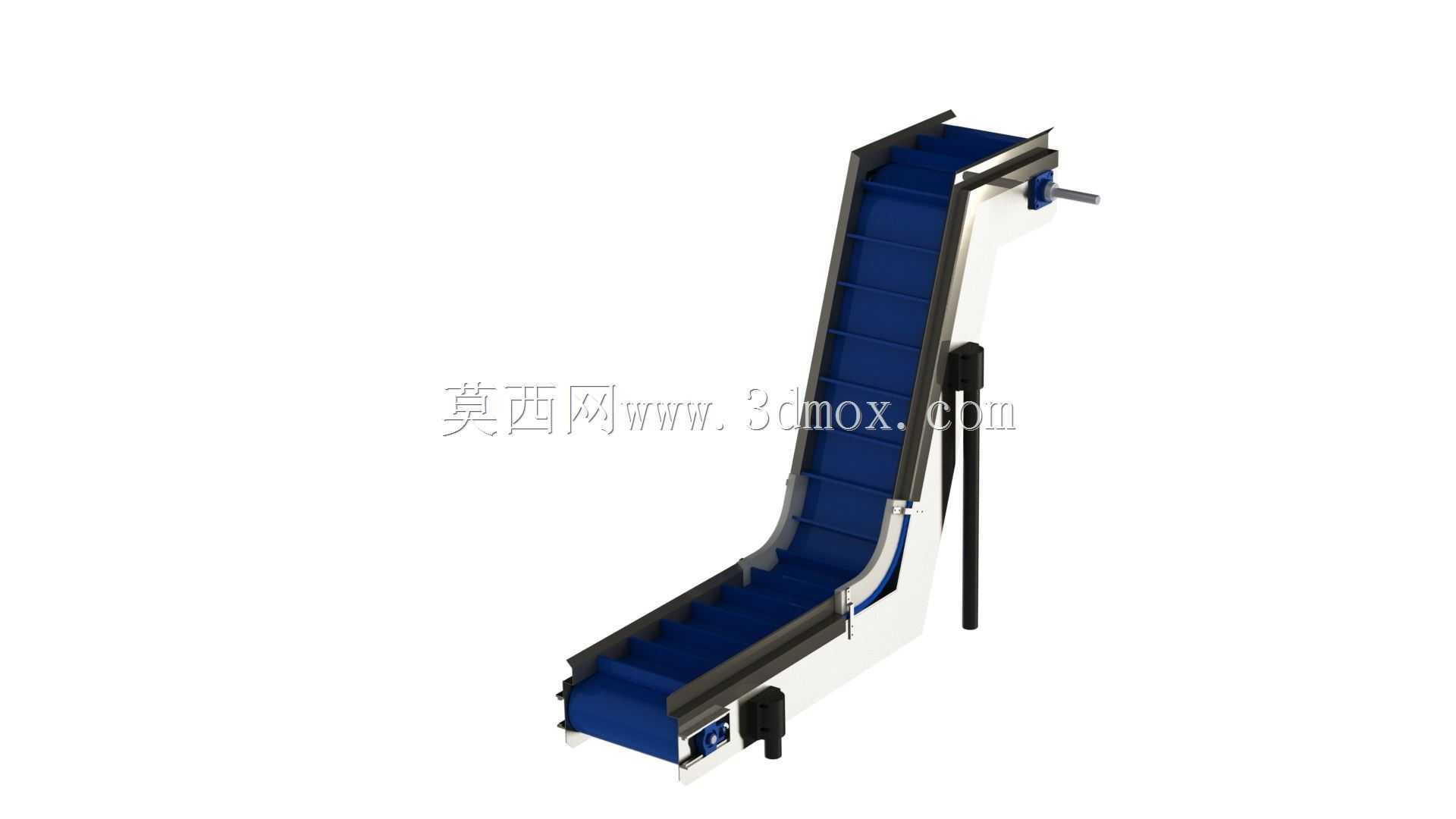

这款Z型结构的输送设备主要面向食品加工生产场景设计，可适配休闲食品、烘焙制品、包装果蔬、袋装零食等多种散状、袋装食品物料的跨高度转运需求，常见于食品生产车间内不同工位的高差衔接环节，比如将下层分拣工位的成品输送至上层包装工位，或是将前段加工设备输出的物料提升至后段杀菌、装箱设备的进料端，解决生产流水线中存在的高度差输送痛点，避免人工转运带来的物料污染、效率低下问题。设备整体采用Z型弯折的输送路径设计，下部水平段可承接上游设备输出的物料，中部倾斜爬坡段完成物料的高度提升，上部水平段可平稳将物料送入下游设备进料口，三段衔接处做了顺滑的圆弧过渡处理，避免物料在弯折位置出现卡滞、掉落问题。输送面采用带横向挡板的蓝色食品级输送带，挡板间距可根据输送物料的单个体积、重量做适配调整，爬坡段的挡板可有效托举物料，避免大倾角输送时物料出现下滑、滚落的情况，完全适配食品行业对输送接触面的卫生安全要求，可直接接触无外包装的食品原料或成品。设备的机架主体采用不锈钢型材焊接成型，表面做哑光抛光处理，不易积尘且便于日常清洁冲洗，完全符合食品生产车间的卫生管控标准；机架两侧设置可调节高度的支撑脚架，支脚底部带防滑减震脚垫，可根据现场安装地面的平整度调整支脚高度，保证设备整体运行时的平稳性，降低运行过程中的震动与噪音。驱动单元布置在设备上部的出料端位置，采用一体式减速驱动结构，传动效率高且运行噪音低，驱动端设置防护外罩，避免生产过程中杂物卷入传动部件，同时也能防止操作人员误触转动部件引发安全隐患。设备下部水平段的末端设置张紧调节结构，可根据输送带的长期使用磨损情况调整张紧度，延长输送带的使用寿命，降低日常维护成本。在安装边界上，设备下部水平段长度可根据上游出料设备的出料口位置做适配调整，中部爬坡段的倾斜角度控制在物料不滑落的合理区间内，上部水平段长度可匹配下游设备的进料口位置，整体宽度可根据生产线的产能需求做对应调整，无需对现有生产车间的布局做大幅改动即可完成对接安装，可灵活嵌入各类食品生产流水线中，适配不同产能规模的食品加工企业的生产需求，有效提升生产线的自动化连续运转效率，减少人工转运的人力投入，同时避免人工接触物料带来的食品安全风险。
