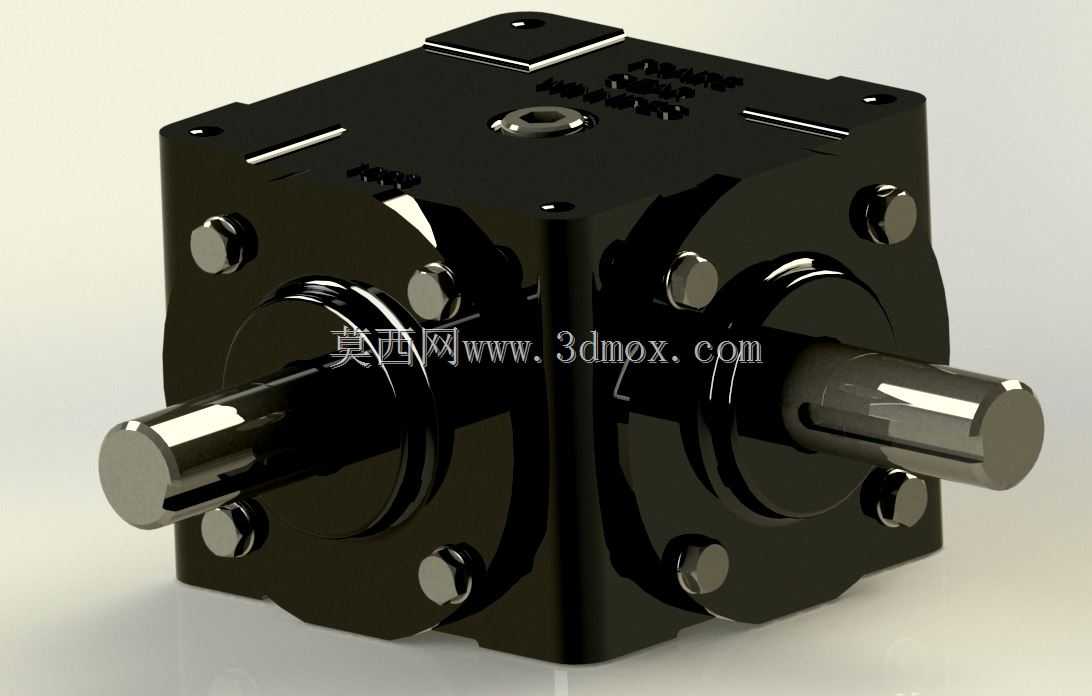

PRAIRE1003型双出轴齿轮传动箱结构

这款双出轴齿轮传动箱，主要面向小型农机具配套、轻工自动化输送线、小型专用作业设备的动力传输场景，可实现输入端与双输出端的等速动力传递，适配需要同步双向输出扭矩的作业工况，比如小型耕整设备的双侧刀具驱动、包装线的同步辊轴传动、小型加工设备的双向进给动力分配，能够在紧凑的安装空间内完成动力的分流传递，替代传统单输出端额外加装分动结构的复杂方案，降低设备整体的装配复杂度与成本。

从功能特性来看，该齿轮箱采用封闭式箱体结构，外壳为高强度金属材质，表面做发黑防锈处理，能够适应多粉尘、轻度潮湿的常规工业作业环境，箱体边角做了圆弧过渡处理，避免装配过程中尖锐边角造成的操作划伤，同时提升箱体的结构抗扭强度，减少长期负载下的箱体形变。箱体两侧对称布置伸出轴，轴端采用标准平键连接结构，可直接配套带键槽的联轴器、链轮、带轮等传动件，无需额外加工轴端结构，缩短设备装配的周期。箱体上的紧固螺栓采用内六角圆柱头结构，沉头式安装不会突出箱体表面，避免干涉周边部件的安装布局，同时保证箱体合箱面的压紧力均匀，防止长期运行出现合箱面渗油的问题。

设计过程中，优先保证核心安装尺寸的匹配性，所有连接安装孔的位置、轴伸的直径与伸出长度、箱体的整体外形边界都严格按照配套设备的安装接口做适配，确保可以直接替换同规格的现有传动部件，无需对原有设备的安装基座做二次改造。箱体顶部设置有注油与透气结构，既可以方便日常维护时加注齿轮润滑脂，也能平衡箱体内外的气压差，避免高速运行时箱体内温度升高造成内部压力过大，损坏密封件导致润滑脂泄漏。输入与输出轴的密封采用接触式橡胶密封圈，能够有效阻挡外部粉尘、碎屑进入箱体内部，同时防止内部润滑脂溢出，延长齿轮与轴承的使用寿命。

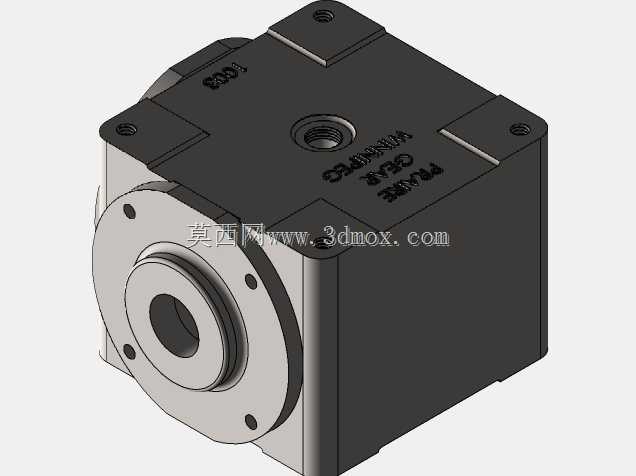

在安装边界上，该齿轮箱整体为方正的立方体结构，安装面平整，可通过箱体侧面或者底面的安装孔直接固定在设备基座上，双出轴的同轴度经过设计校核，保证两侧输出的转动同步性偏差控制在极小范围内，避免双侧负载不同步造成的齿轮偏载、轴承受力不均等问题，适合1:1传动比的动力分配场景，额定输出扭矩能够覆盖小型轻工、农机类设备的常规负载需求，运行过程中传动平稳，噪音控制在常规工业设备允许的范围内，不需要额外加装隔音防护结构。
