双作用液压缸内部结构原理展示模型

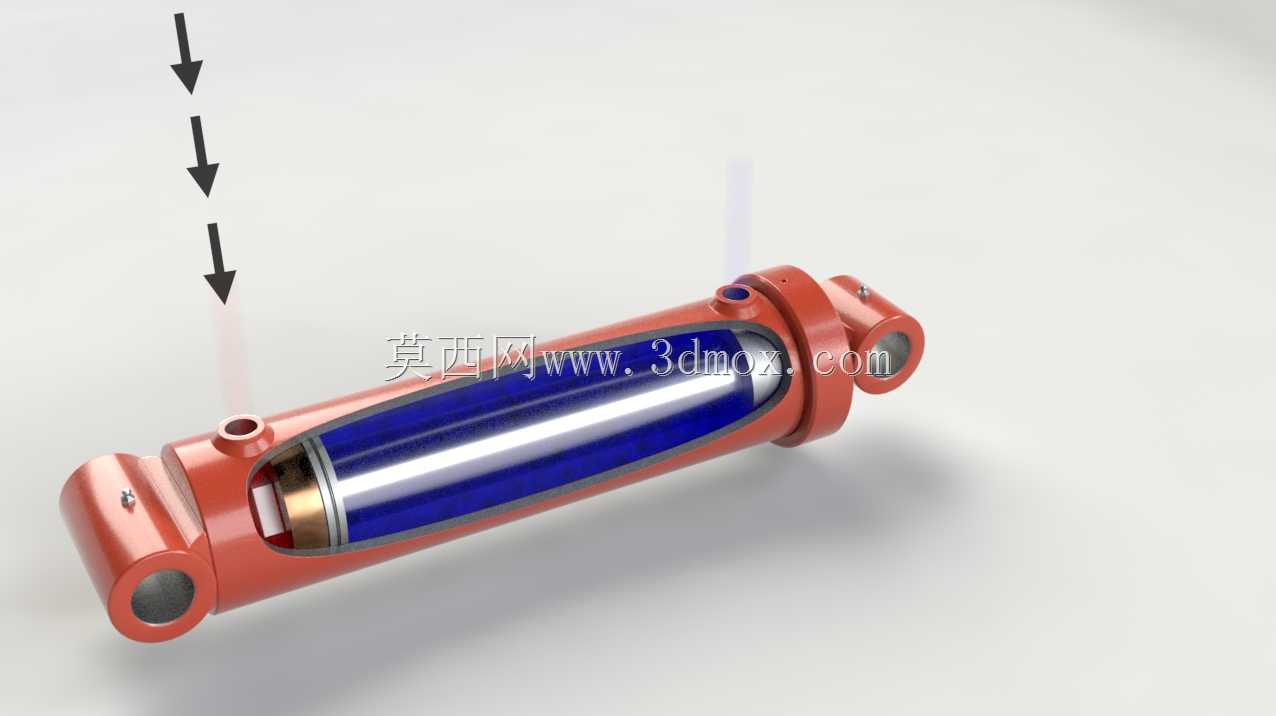

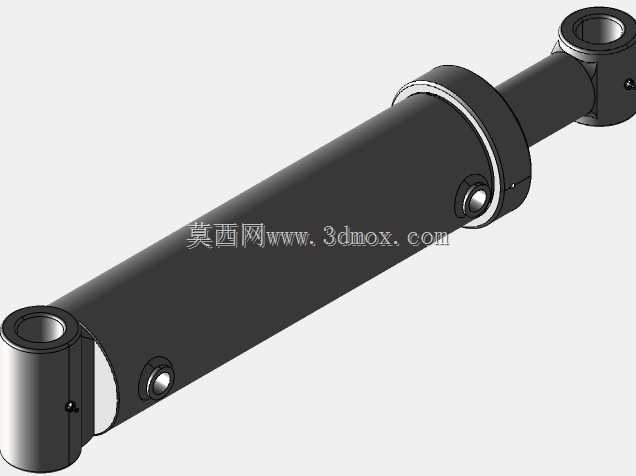

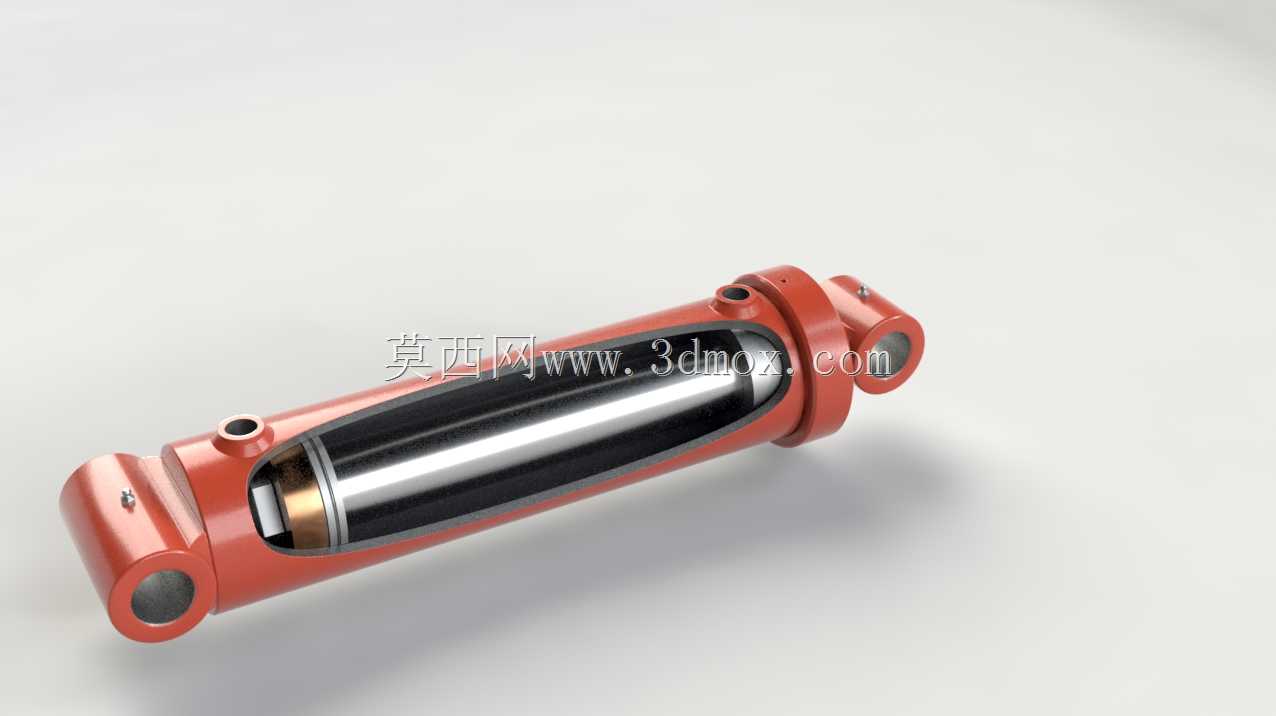

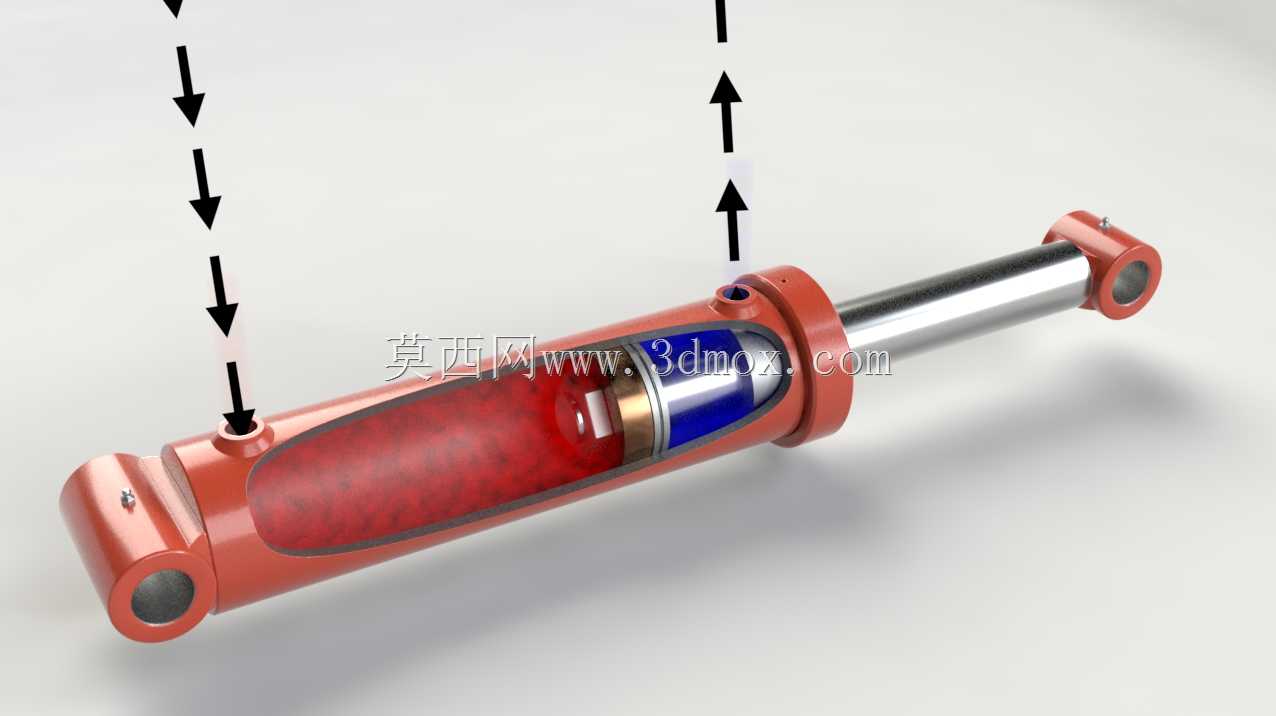

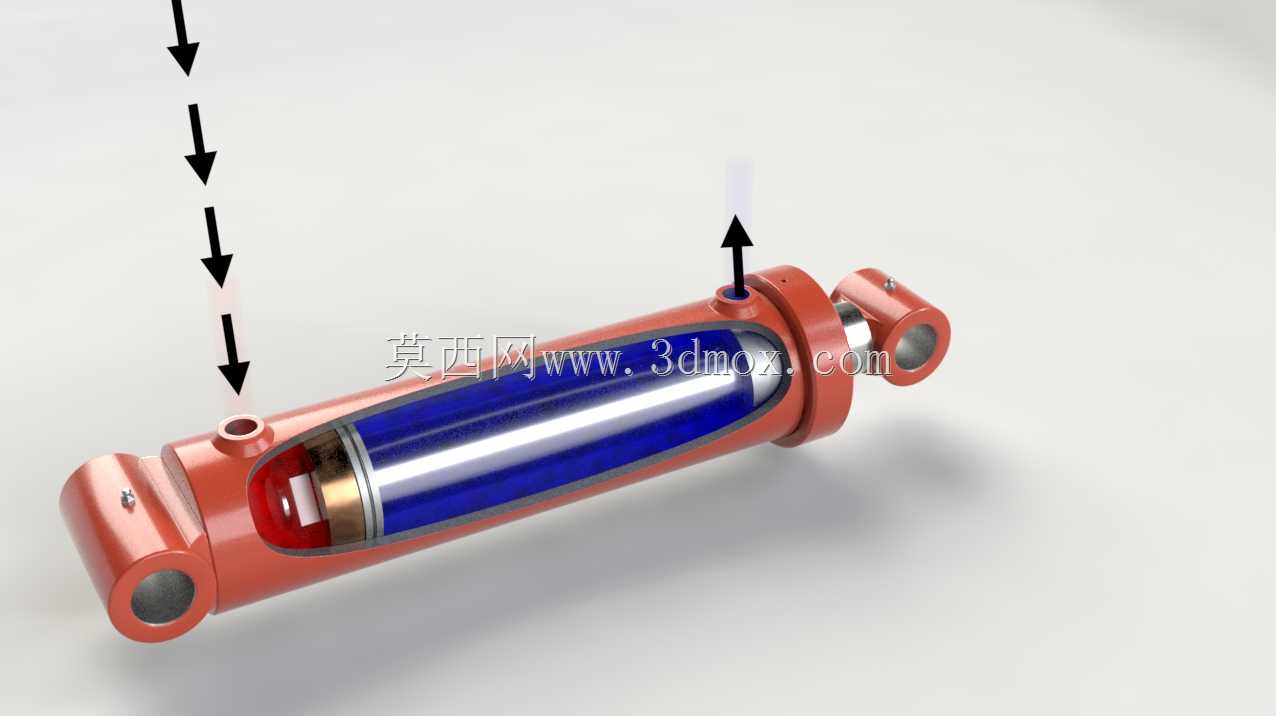

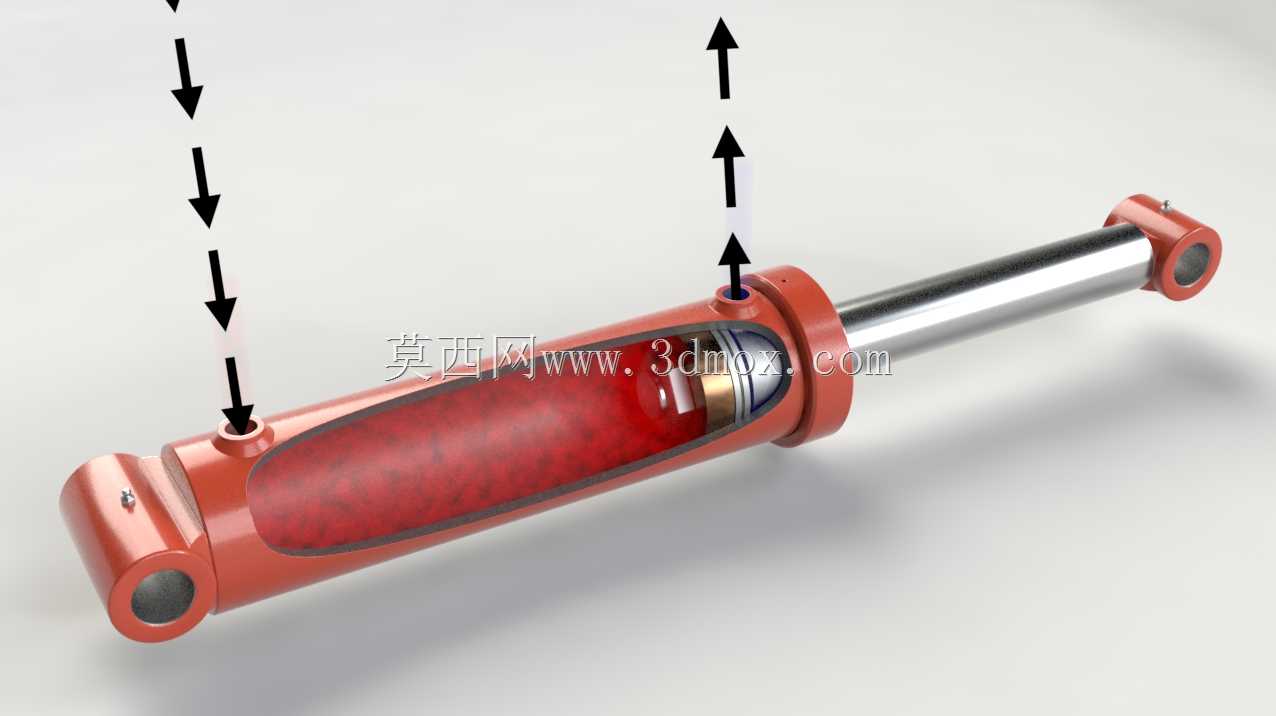

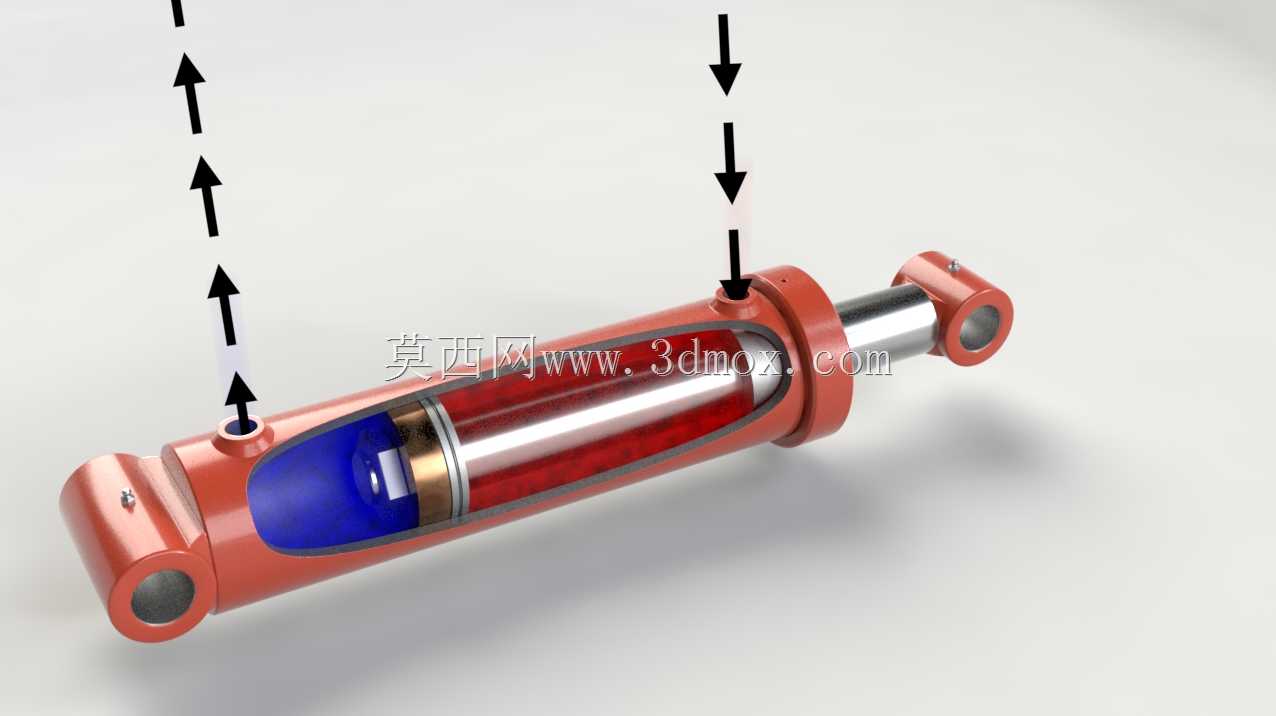

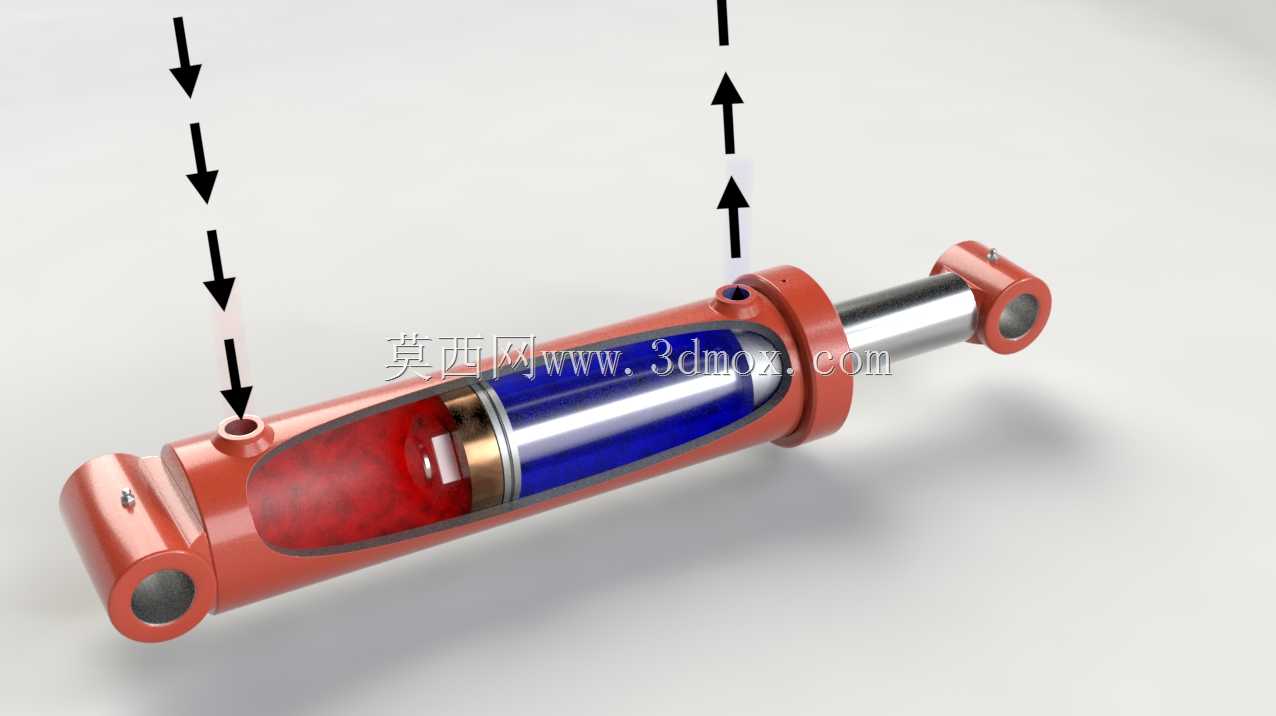

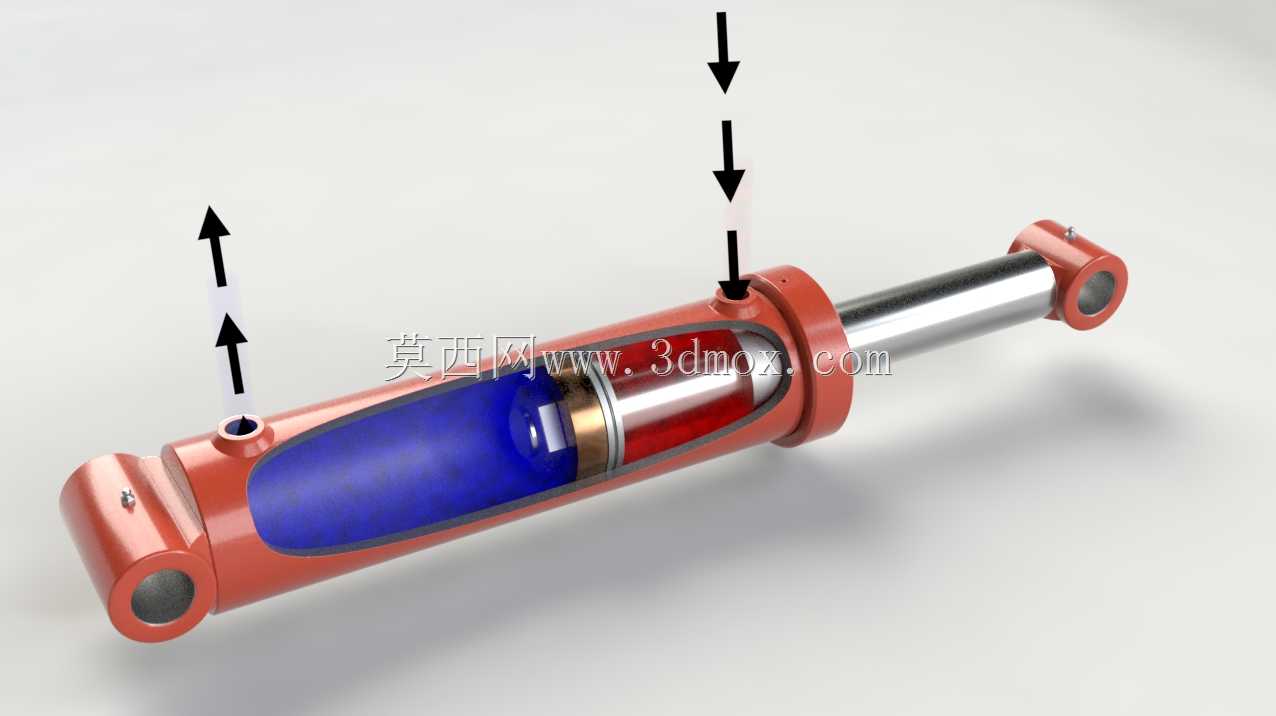

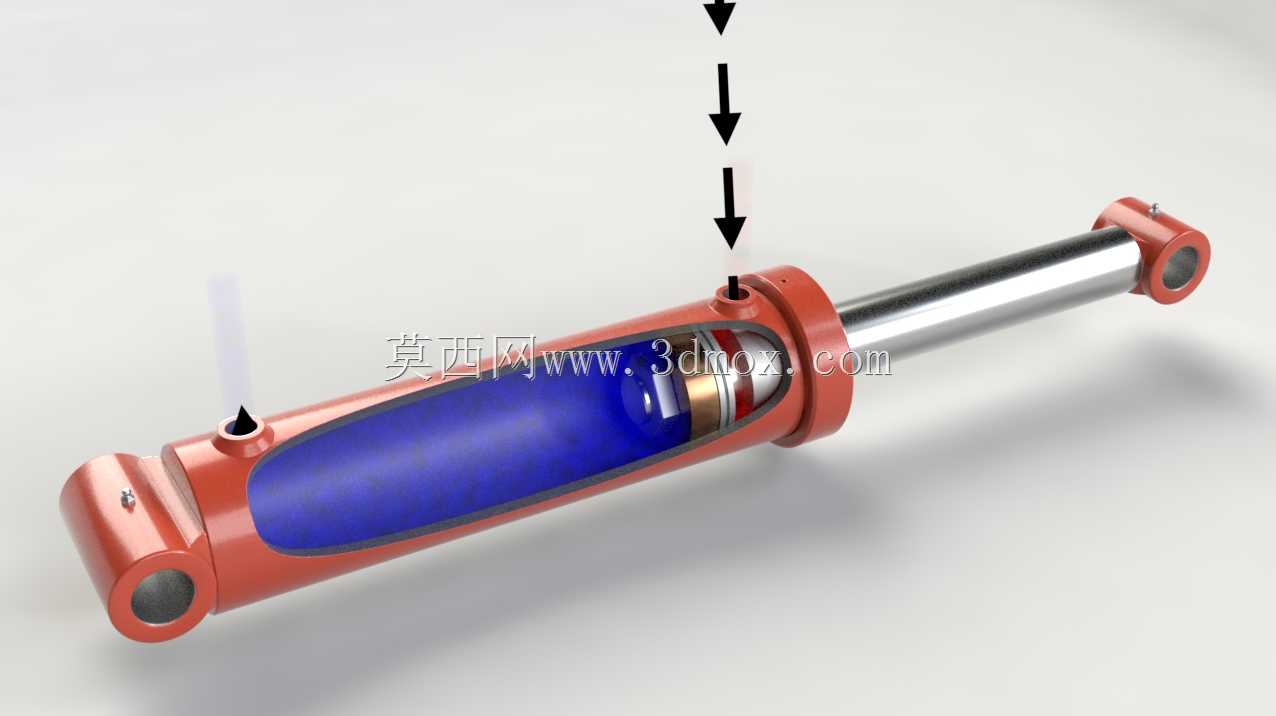

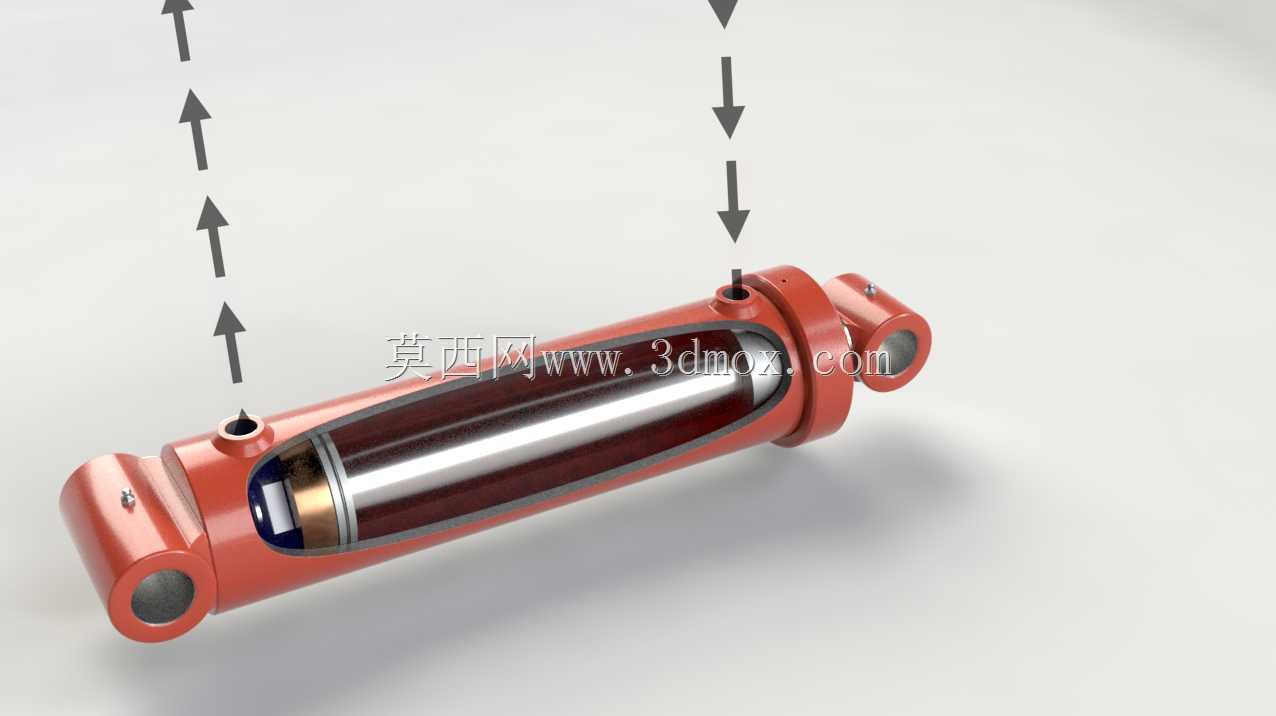

这款双作用液压缸模型采用半剖可视化结构设计，主要面向液压传动系统的原理认知、结构教学与方案预演场景，广泛适配工程机械、农业装备、工业自动化生产线、重型起重设备等需要直线往复动力输出的应用领域，是液压系统中将液压能转换为机械能的核心执行元件。在实际生产场景中，这类液压缸可完成设备部件的推拉、举升、夹紧、姿态调整等动作，相比气动执行元件具备输出推力大、运行平稳、可实现重载长周期作业的优势，能够在高压工况下保持稳定的动力输出，适配不同负载等级的作业需求。从功能特性来看，该模型还原了双作用液压缸的核心工作逻辑：缸体两端分别设置进出油口，通过压力油交替进入无杆腔与有杆腔，驱动活塞杆完成伸出与缩回的双向动作，无需借助外部复位结构即可实现双向动力输出；半剖结构清晰展现了缸筒内壁、活塞密封组件、活塞杆、导向套、端盖铰接耳等核心部件的装配关系，直观呈现了压力油在腔体内的作用路径，能够清晰解释活塞两侧压差推动活塞杆运动的工作原理，帮助使用者快速理解液压传动的动力传递逻辑。在设计思路上，该模型优先还原了实际工业产品的装配合理性：两端采用铰接式安装耳结构，可适配设备上的销轴连接方式，允许安装时存在小角度的摆动偏差，降低安装面的加工精度要求，同时能缓冲作业过程中产生的径向偏载，避免活塞杆受到侧向力导致密封件过早磨损；活塞部位设置了多道密封结构，包含活塞密封圈、导向环、防尘圈等部件，既保证两腔之间的压力密封防止内泄，又能对活塞杆运动起到导向支撑作用，同时阻挡外部粉尘、杂质进入缸筒内部，延长元件使用寿命。从安装边界来看，该模型还原的液压缸尺寸适配中小功率液压系统，缸体外径、活塞杆直径、行程长度均符合常规通用液压缸的参数区间，两端铰接耳的轴孔尺寸、中心距均匹配常规安装标准，可直接用于设备液压系统的布局模拟，验证安装空间是否存在干涉，确认活塞杆全行程伸缩过程中不会与周边部件发生碰撞，为实际液压系统的选型、安装、调试提供直观的参考依据，也可作为液压传动教学的具象演示载体，降低原理讲解的理解门槛。
