农用碎土压种镇压器结构设计

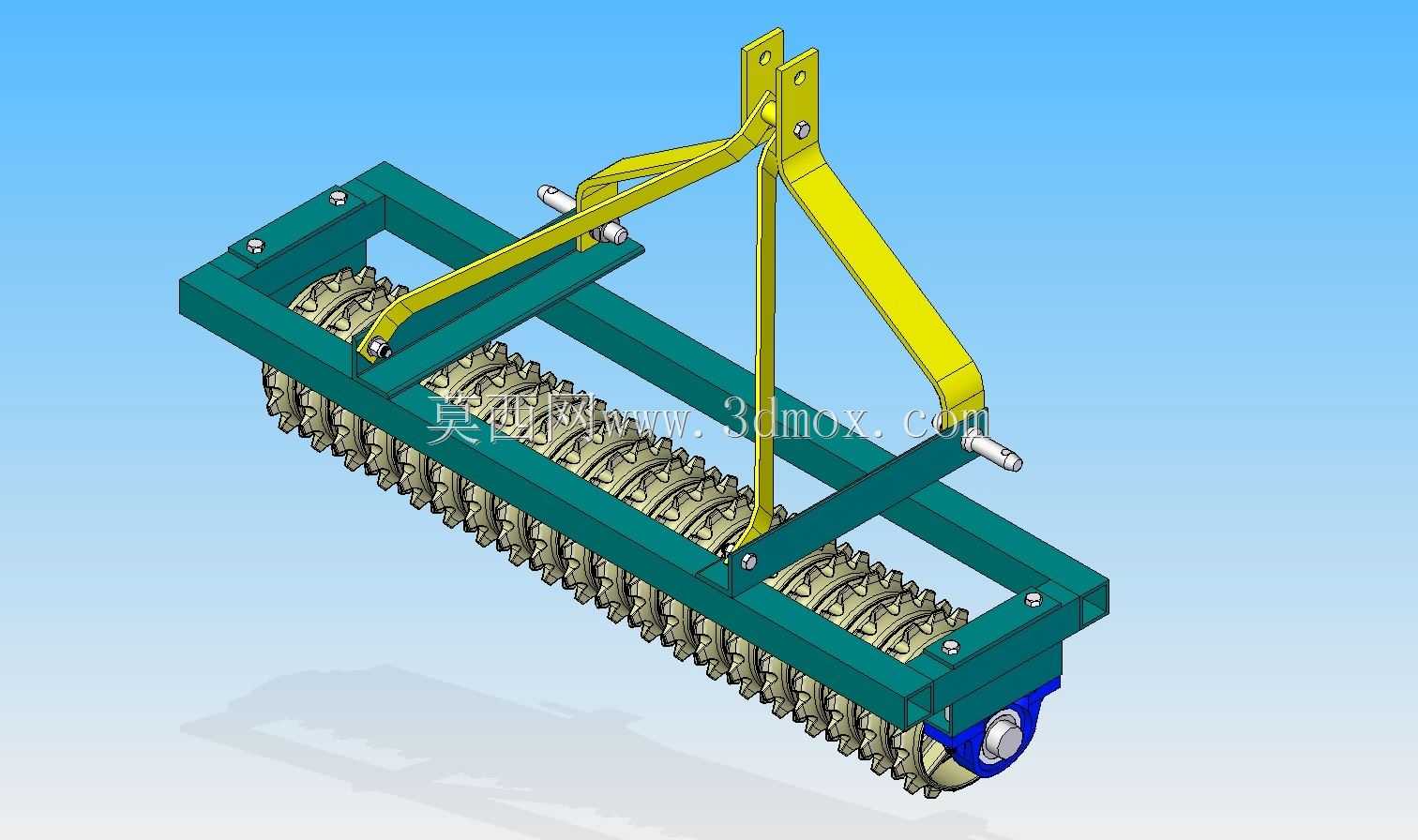

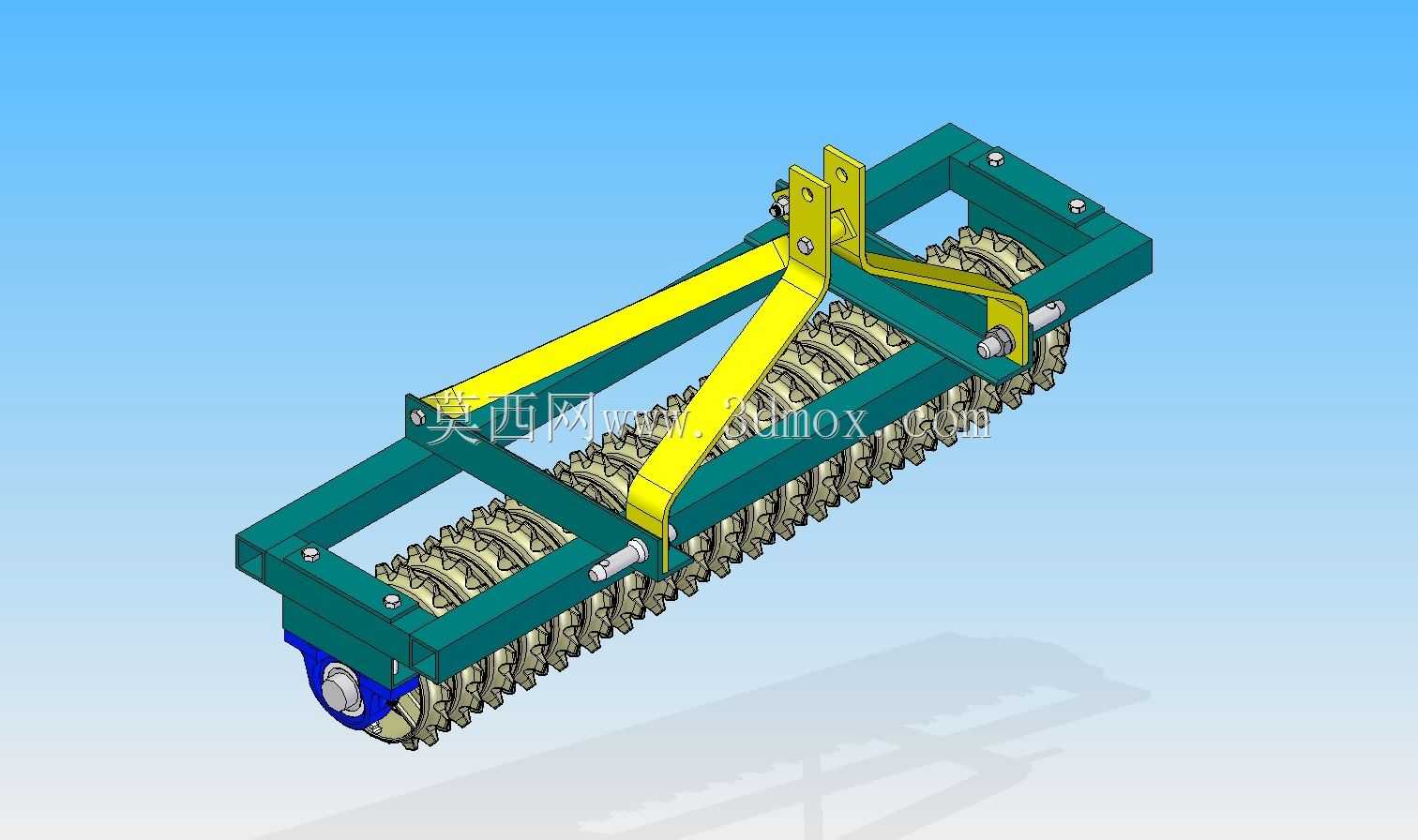

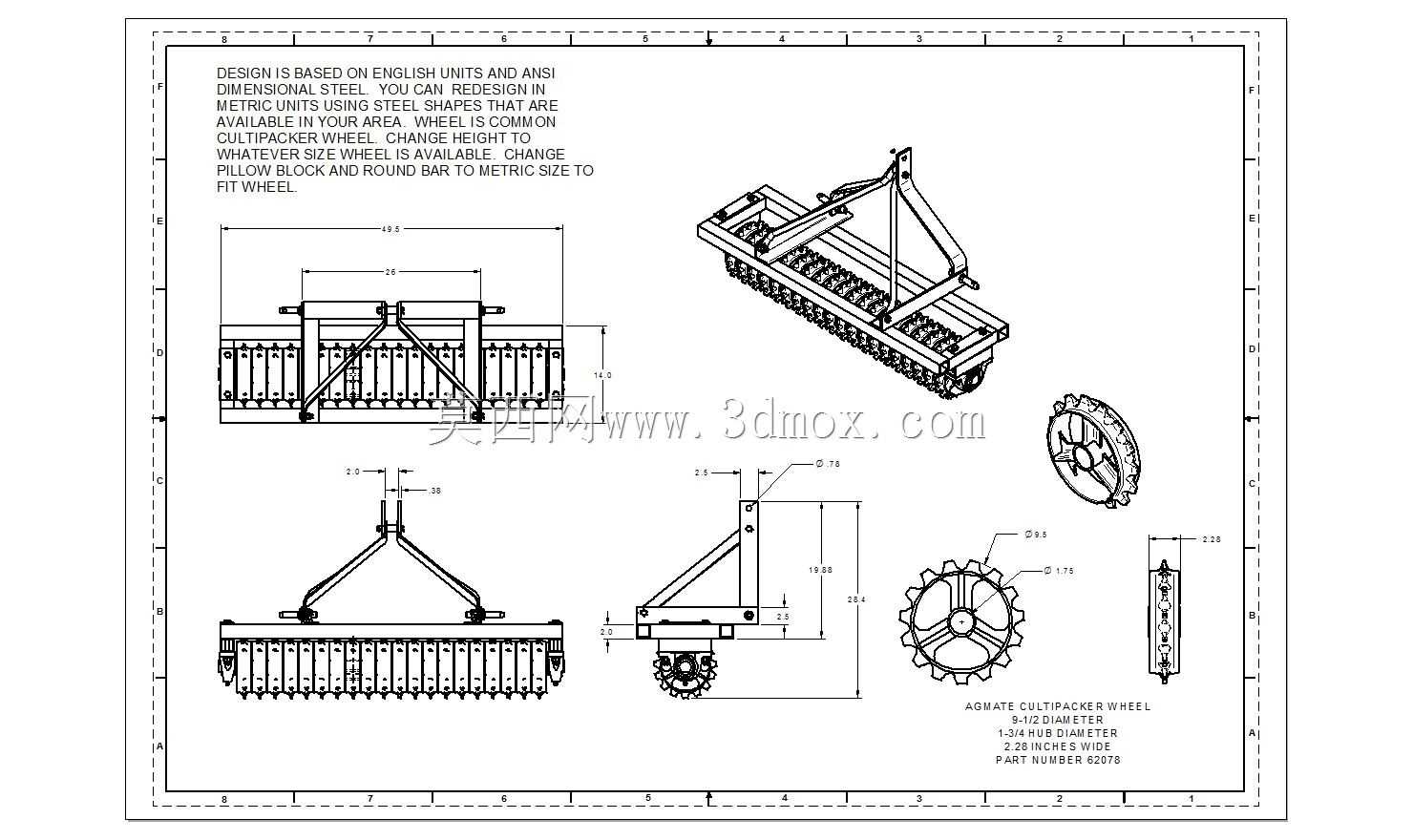

该设备属于播种作业环节的配套农田整地机具，主要应用于旱作农业区的播后苗床整理工序，适配小马力拖拉机三点悬挂挂载，可在谷物、蔬菜、牧草等撒播或条播作业完成后跟进作业，也可配合浅旋耕设备完成播前表土整理。在实际农田作业场景中，刚完成旋耕或播种的地块往往存在土块大小不均、表层土壤孔隙过大、种子与土壤贴合不紧密的问题，若不及时处理，会出现种子架空、发芽率低、出苗不齐、土壤跑墒过快的情况，部分地块还会遗留小石块影响后续出苗与田间管理作业。该设备的核心功能是在行进过程中通过带凸齿的辊轮结构先将表层较大的土块挤压破碎，再通过辊面的压实作用消除土壤表层的气穴，将散落的小石块压入土层下方，同时把播下的种子轻轻压入湿土层，让种子周围的土壤紧实度保持在适宜种子萌发的区间，形成平整、坚实度均匀的光滑苗床，既避免种子播种过深无法出苗，又能让种子与土壤充分接触，减少土壤水分蒸发，提升种子发芽的一致性与出苗率。从设计思路来看，整体采用框架式承载结构，主体框架选用矩形截面型钢焊接成型，保证足够的结构强度应对田间复杂地形的载荷冲击，避免作业过程中框架变形；悬挂连接结构采用标准三点悬挂挂接位，上悬挂点与两个下悬挂点的位置尺寸符合通用农用挂接接口规范，可快速与不同型号的农用动力设备完成挂接，挂接支架采用三角加强筋结构，分散作业时的牵引与下压力载荷，防止挂接部位断裂。镇压辊采用分段式带凸齿的铸铁辊片串联装配在芯轴上，每段辊片可独立小幅转动，在遇到不平整地块时能更好贴合地表起伏，避免局部漏压或过度压实；辊片表面的凸齿角度经过优化，既可以有效切入表层破碎土块，又不会过度翻土将下层湿土翻到表层造成跑墒，辊片两端采用密封轴承装配，降低田间作业时的转动阻力，同时阻挡泥土进入轴承内部延长使用寿命。整机作业宽度适配常规小田块作业需求，整体高度与长度控制在合理挂载边界内，挂接后不会超出动力设备的转向与通行限界，运输状态下离地间隙满足田间道路通行要求，作业时可通过动力设备的悬挂升降系统调整下压力，适配不同土壤质地、不同墒情地块的压实需求，在沙质土壤地块可适当加大下压力保证压实效果，黏重土壤地块可适当减小下压力避免土壤板结影响出苗。
