铁艺双开栅栏门实体三维设计方案

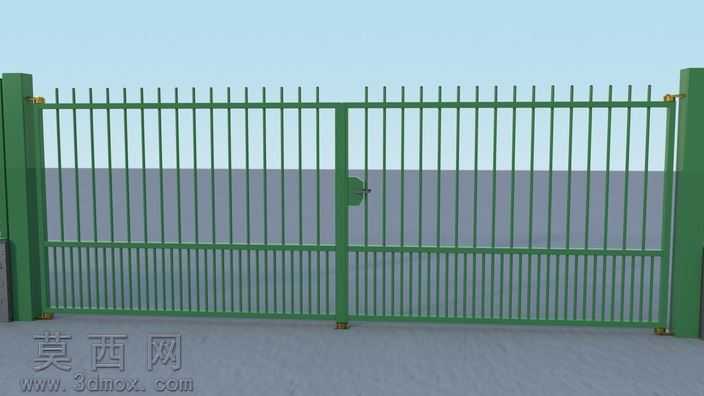

本作品为铁艺双开栅栏门的三维实体设计方案，建模阶段采用SolidWorks软件完成全参数化构建，整体以60×40规格矩形钢管作为基础框架型材，严格匹配实体铁艺门的真实加工尺寸比例，确保模型可直接对接生产下料环节。建模过程中优先采用自顶向下的设计思路，先完成整体门体的外轮廓定位，再拆分左右两扇门扇的独立结构，每根竖向栅栏条均采用等距阵列命令生成，保证栅栏间距均匀一致，符合民用围墙防护设施的安全间距要求，避免出现间距过大导致的防护漏洞。材质设置上，整体门体赋予哑光墨绿色铁艺喷塑材质，还原真实铁艺门的户外防锈涂装效果，金属表面添加细微的颗粒质感模拟喷塑层的肌理，合页、锁具等配套五金件单独赋予金属镀锌材质，区分不同部件的材质差异，提升渲染真实感。结构设计层面，门扇上下设置横向加固横梁，底部加装可调节支撑脚，适配不平整的安装地面，门扇与两侧立柱通过重型合页实现转动连接，合页位置预留足够的安装间隙，保证门扇开合无卡顿，中间门扇对接处设置插销锁结构，还原真实铁艺门的锁闭逻辑，两侧立柱底部设计有膨胀螺栓安装位，可直接与地面混凝土基础固定。渲染阶段采用户外天光环境，模拟晴天日光下的门体展示效果，阴影设置柔和自然，清晰展现栅栏条的排列层次与框架的结构细节，门体后方搭配简易灰色墙体模型，还原该铁艺门作为围墙配套设施的实际使用场景，让观看者直观了解产品安装后的整体效果。设计过程中充分考虑铁艺门的加工工艺特性，所有管材交接处均采用直角对接结构，避免复杂的异形切割，降低实际生产的加工难度，竖向栅栏条顶端做尖头处理，兼顾防护防盗的实用功能与外观的整洁利落，整体结构无冗余部件，在保证结构强度的前提下尽可能控制整体重量，降低安装与运输成本。
