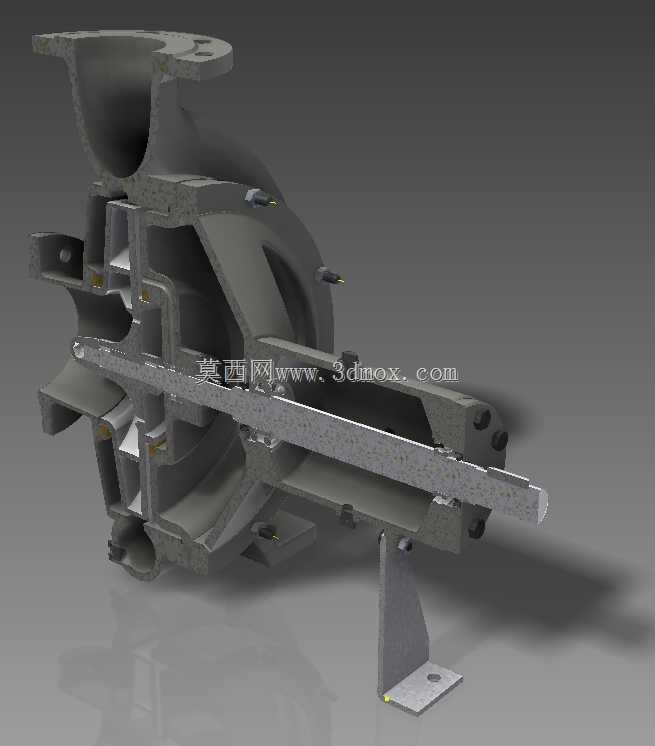

剖视结构大型固体离心泵三维设计

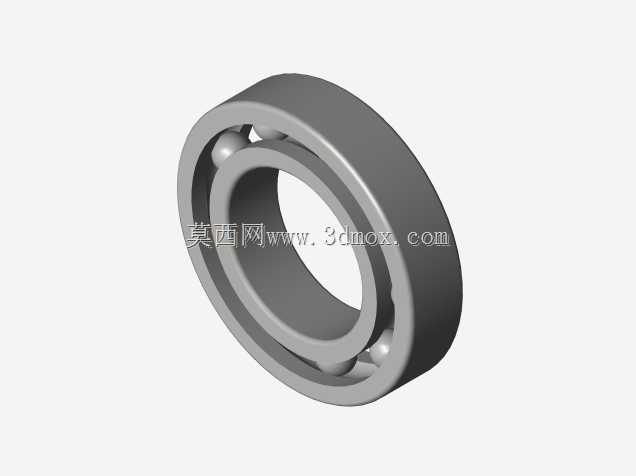

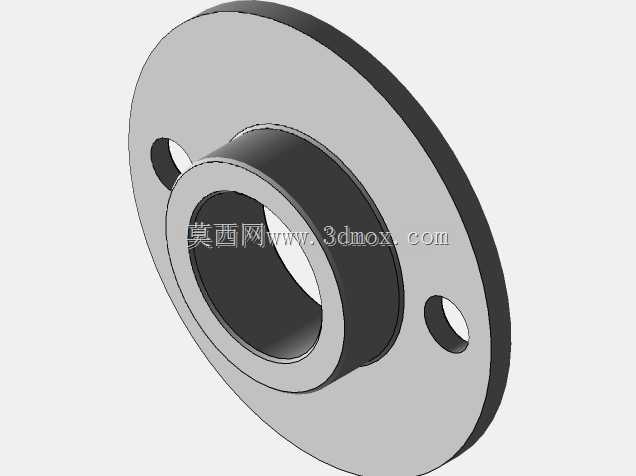

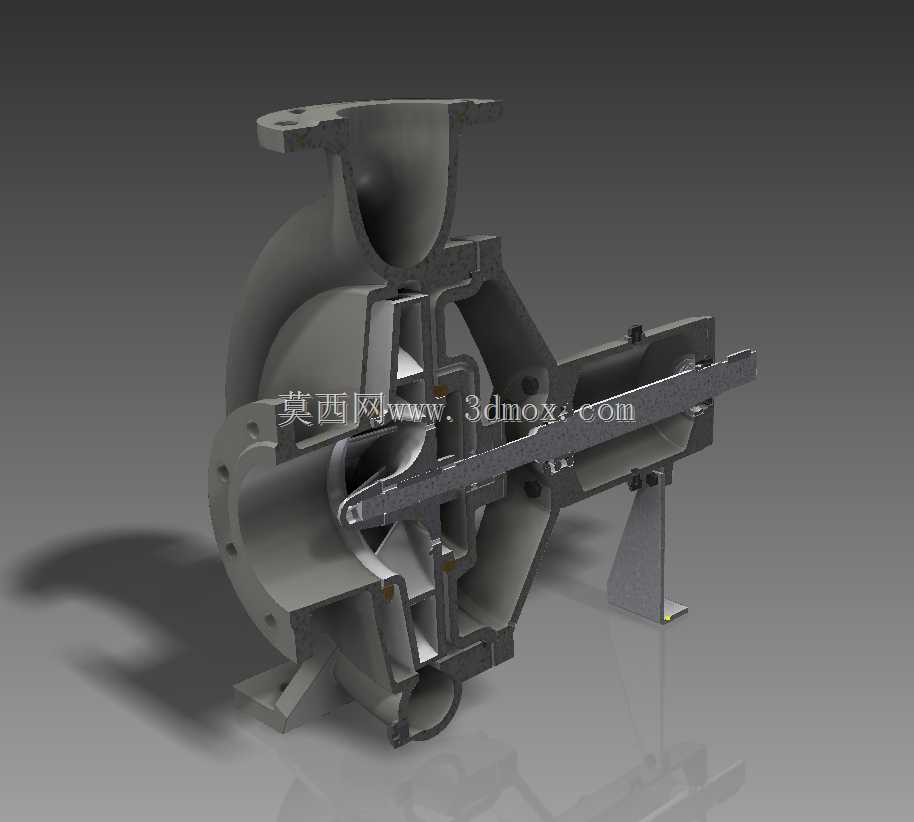

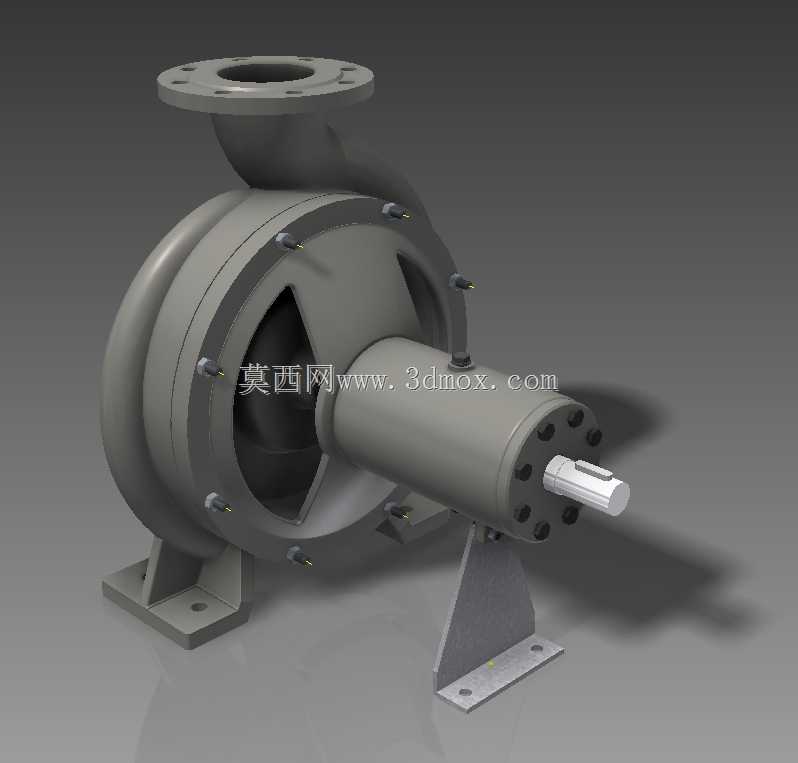

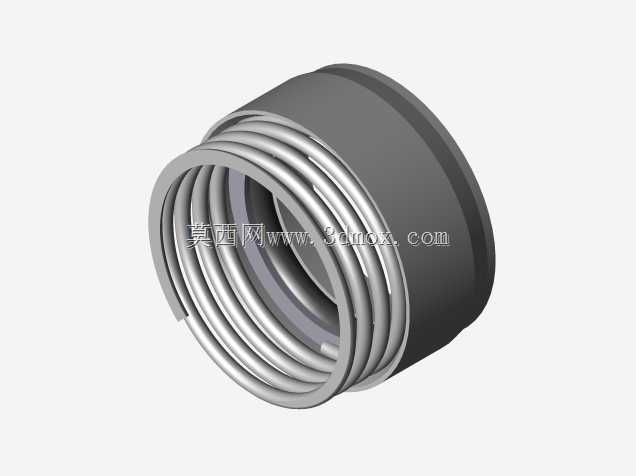

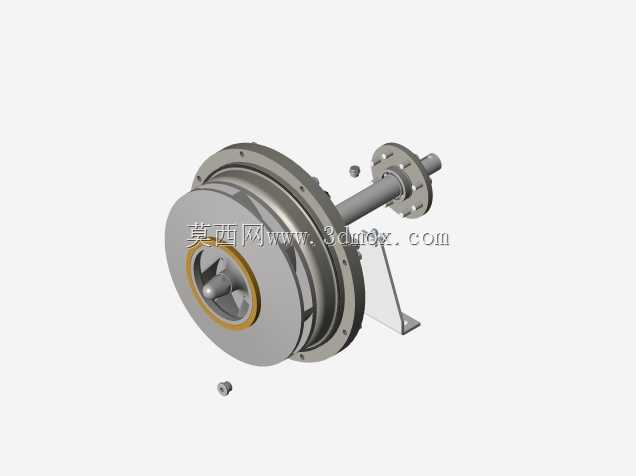

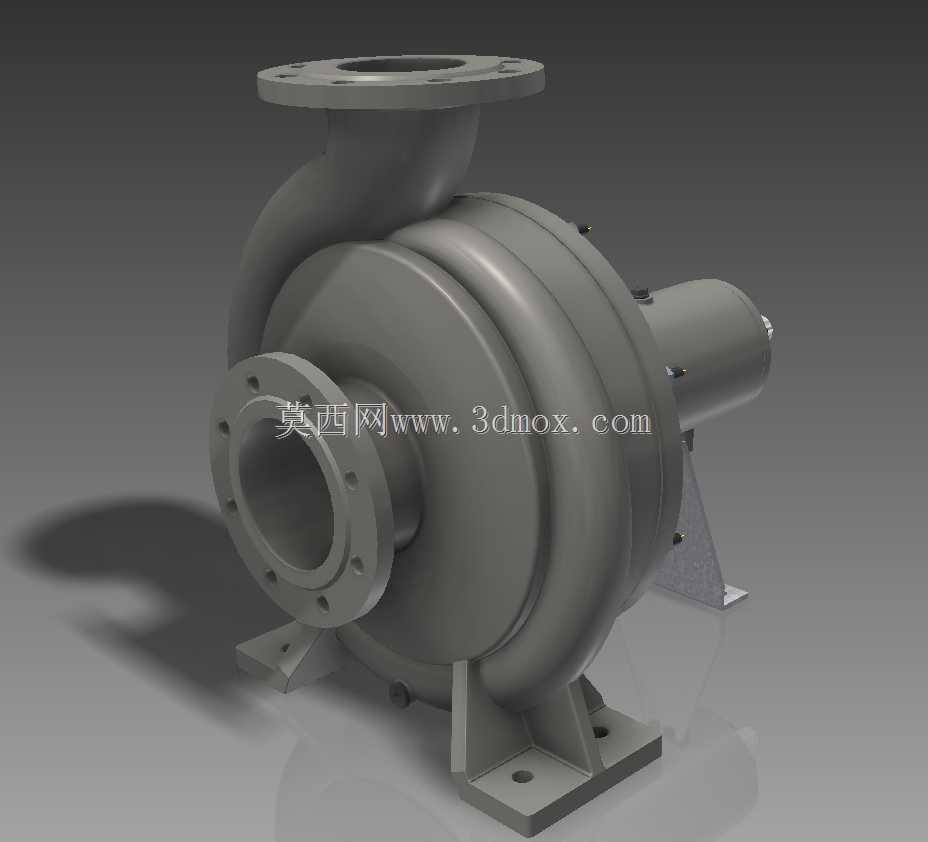

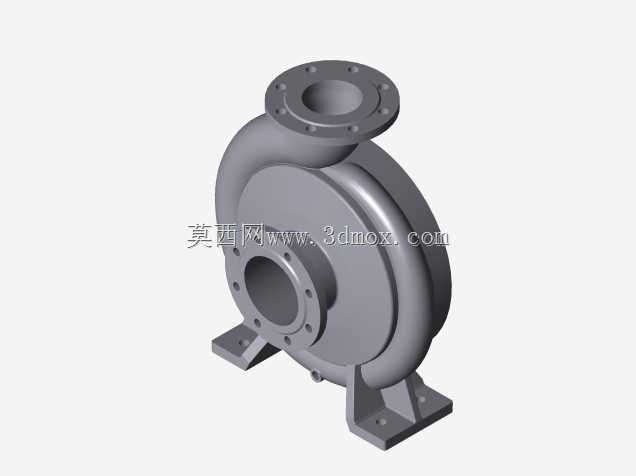

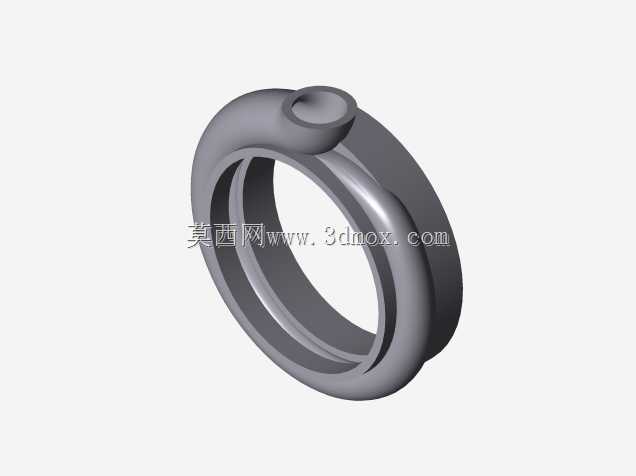

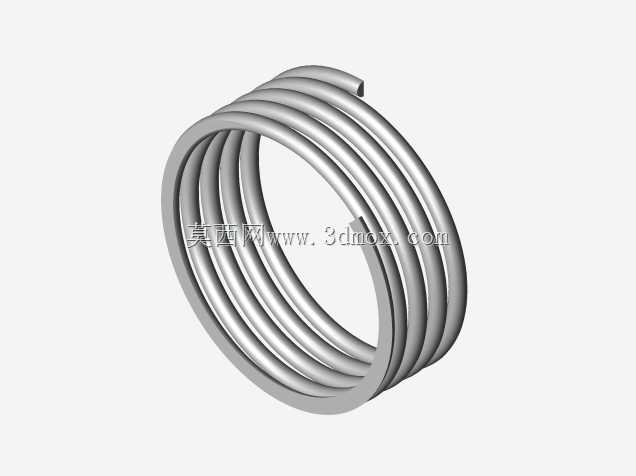

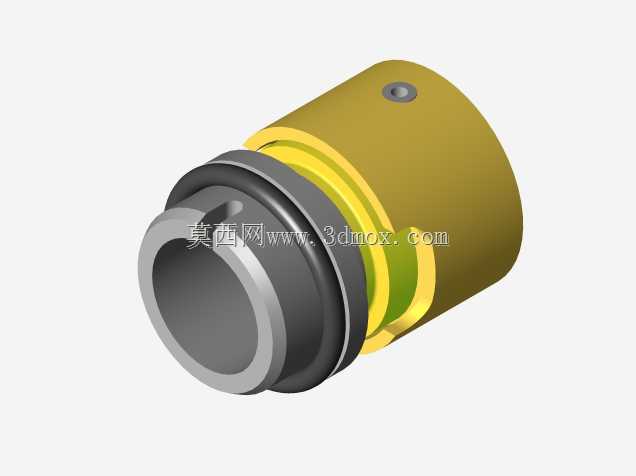

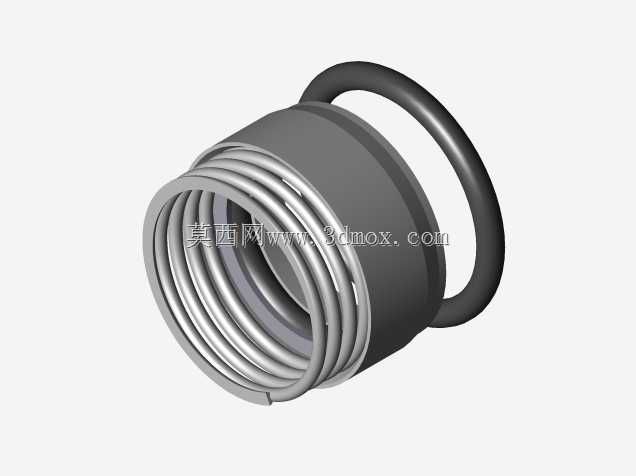

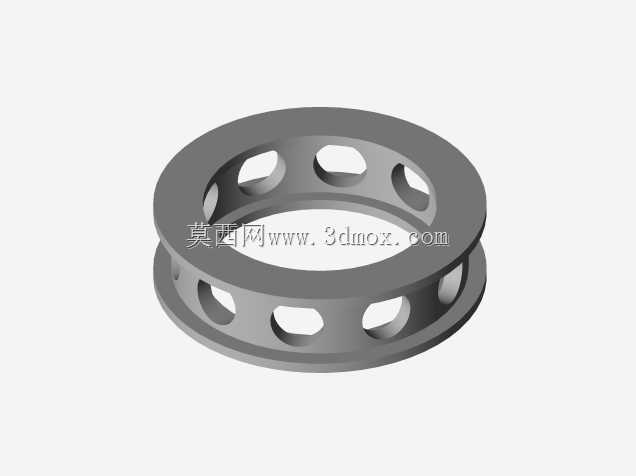

这款剖视展示的大型固体泵，主要面向市政排污、矿山尾矿输送、河道清淤、工业固废浆体转运等复杂工况场景，可输送含有大直径固体颗粒、纤维杂质的混合流体，解决普通清水泵无法通过大尺寸杂物、易堵塞易磨损的行业痛点，在污水处理厂的污泥回流、洗煤厂的煤浆输送、建筑工程的泥浆抽排环节都能稳定发挥作用。从结构设计来看，模型采用全剖视的呈现方式，完整展现了从进水法兰、涡壳流道、闭式叶轮、密封腔、轴承支撑组件到动力连接端的全部内部构造，进水端采用大口径轴向渐扩设计，可降低流体进入泵腔的流速，减少固体颗粒对入口边缘的冲刷磨损，涡壳流道做了加宽圆弧过渡处理，没有狭窄的节流截面，能让直径较大的固体颗粒顺畅通过，避免卡滞堵塞。叶轮采用大流道宽叶片设计，叶片边缘做了耐磨堆焊预留结构，既保证足够的流体推力，又能减少固体颗粒对叶片的冲击磨损，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，可承受大负载下的扭矩传递，避免输送重密度浆体时出现叶轮松动移位。密封腔预留了机械密封与填料密封两种安装空间，可根据不同输送介质的腐蚀、磨损特性选择适配的密封方案，轴承组件采用前后双支撑结构，分别承受径向载荷与轴向推力，保证泵组长时间高负载运行时的轴系稳定性，底部的支撑脚采用带安装孔的落地式结构，可直接通过螺栓固定在混凝土基础或钢制机架上，安装时需保证进水法兰与进水管道的同轴度误差控制在合理范围，避免管道应力传递到泵体造成轴系偏磨。整体外形采用卧式单级单吸布局，进出口法兰采用标准法兰连接尺寸，可直接对接同管径的工业输送管道，泵体侧面预留了检修口位置，日常维护时无需拆卸全部进出管道即可打开泵壳检查叶轮磨损情况、清理流道内缠绕的纤维杂物，大幅降低现场运维的工作量。设计过程中针对固体输送的特性，对过流部件的壁厚做了加厚处理，易磨损部位预留了耐磨衬板的安装位置，可根据实际磨损情况单独更换衬板，无需更换整个泵壳，有效降低设备全生命周期的使用成本，轴伸端采用标准轴径设计，可适配不同功率的驱动电机或柴油机动力单元，满足不同工况下的流量、扬程参数需求。
