多功能折叠式铝合金人字梯结构设计

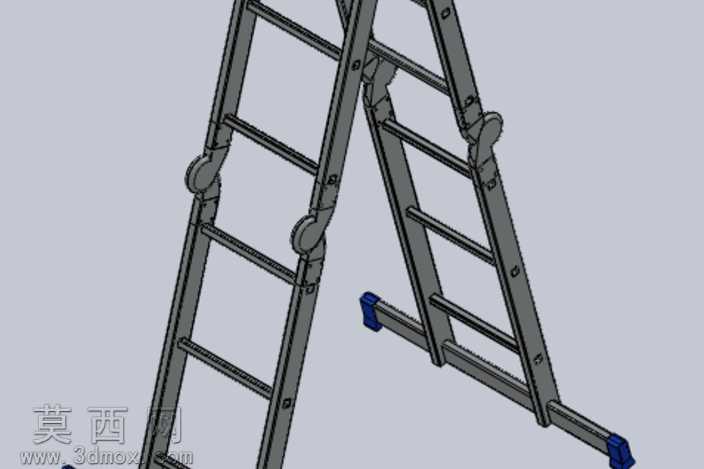

本作品为折叠式铝合金梯的三维参数化模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际五金制品的生产加工公差标准，对每一处连接结构、铰接点位都做了精准的尺寸约束，确保模型可直接对接后续的工程出图与生产加工环节。模型渲染阶段采用哑光磨砂铝合金材质，还原工业级铝合金型材的真实表面质感，对梯脚的防滑橡胶套做了高对比度的材质区分，铰接部位的金属连接件做了金属光泽与倒角细节处理，整体渲染效果清晰呈现产品的结构层次与材质差异。结构设计上采用双侧梯架铰接的人字梯构型，中间设置多组带锁止功能的铰接关节，可实现直梯、人字梯、置物架等多种形态的切换，梯架主体采用中空铝合金型材结构，在保证整体结构强度的前提下最大限度降低产品自重，梯蹬与梯架采用嵌入式铆接结构，避免使用过程中出现梯蹬松动滑脱的安全隐患，梯脚位置加装防滑耐磨橡胶套，增大与地面的摩擦力，提升使用过程中的稳定性，铰接关节处设置阻尼锁止结构，切换形态时可自动锁止固定，防止使用过程中梯架意外折叠。设计思路围绕家用与轻型工程场景的登高需求展开，兼顾便携性、安全性与多功能性，整体结构无冗余部件，折叠后体积小巧便于收纳运输，建模过程中对所有活动部件做了运动干涉检查，确保各形态切换过程中无部件卡滞、碰撞问题，每一处圆角、倒角都按照实际产品的加工工艺做了处理，避免尖锐边角带来的使用风险，模型完整还原了折叠铝梯的所有结构细节，可用于产品展示、结构验证、生产参考等多个场景。
