踏板式人力中耕作业农用机具结构设计

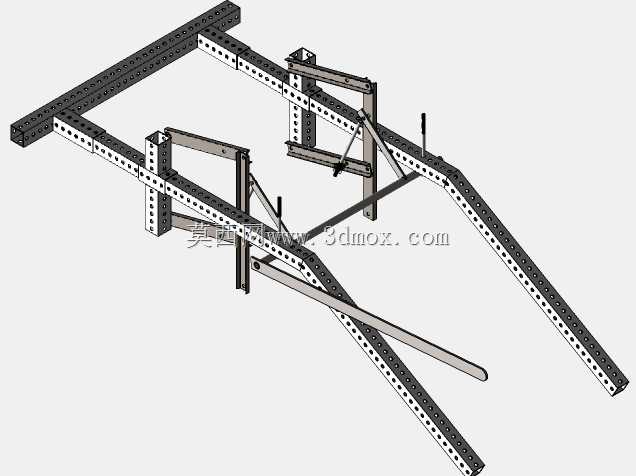

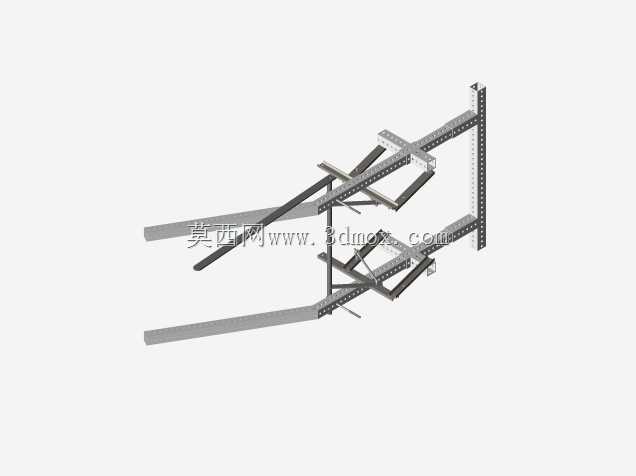

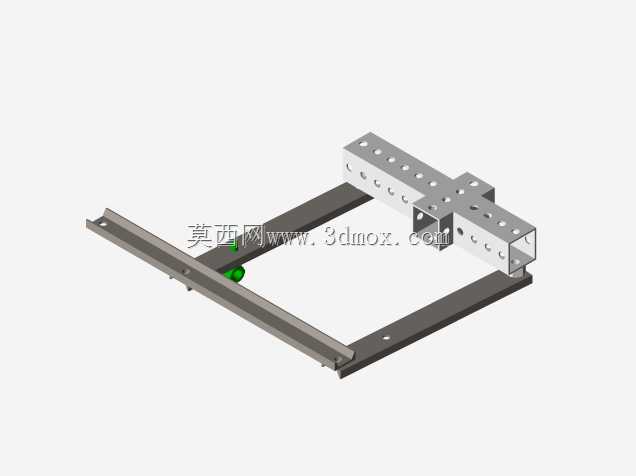

这款踏板式人力中耕机具，主要面向小规模种植地块、丘陵零散农田以及生态有机农场的日常中耕管理场景，能够替代传统手锄完成作物行间的松土、除草、浅耕作业，适配行距在30厘米到60厘米之间的蔬菜、低矮旱地作物种植模式，尤其适合不适合大型动力农机进入的窄垄作业区域，避免大型机械碾压造成的土壤板结问题，同时无需燃油动力，零排放、低噪音，契合生态种植的作业需求。设备整体采用三轮行走布局，前部单轮负责转向控制，后部双轮提供稳定的行走支撑，轮距可根据实际作物行距在一定范围内调节，避免作业过程中碾压作物植株。动力输入采用脚踏驱动结构，类似自行车的踏板传动机构，搭配大直径传动齿轮将人力踩踏的扭矩传递到行走轮，操作人员可通过座椅上的操控把手控制行进方向，同时调整下方耕作部件的入土深度。耕作部件采用多组可拆卸式锄铲设计，可根据作业需求选择不同宽度、不同角度的锄铲，完成行间松土、杂草切割、表层土壤破碎等不同作业需求，锄铲的安装位置可沿横向安装梁调整，适配不同作物的行距要求，入土深度可通过调节机构在0到15厘米范围内灵活调整，满足不同作物不同生长期的中耕深度要求。整机框架采用通用角件与型材搭建，便于快速拆装调整，所有传动部件均外露设置，方便日常维护与故障排查，整体结构轻量化设计，单人即可完成短距离转移与作业参数调整。设计过程中充分考虑人力作业的疲劳度问题，通过传动比的优化匹配，让操作人员以舒适的踩踏频率即可获得合适的作业行进速度，座椅高度与把手角度均可根据操作人员身高调整，降低长时间作业的疲劳感。设备的安装边界充分考虑田间作业的通过性，整机宽度可根据垄距调整至最窄70厘米，能够顺利通过多数作物种植的行间通道，最小转弯半径小于2米，在小块不规则农田中也能灵活转向作业，后部双轮采用大花纹低压轮胎，在松软耕地表面具备足够的抓地力，避免作业过程中出现打滑陷车的问题，前部转向轮采用窄幅设计，减少对垄侧土壤的挤压破坏。
