垂直循环式多层立体停车承载装置

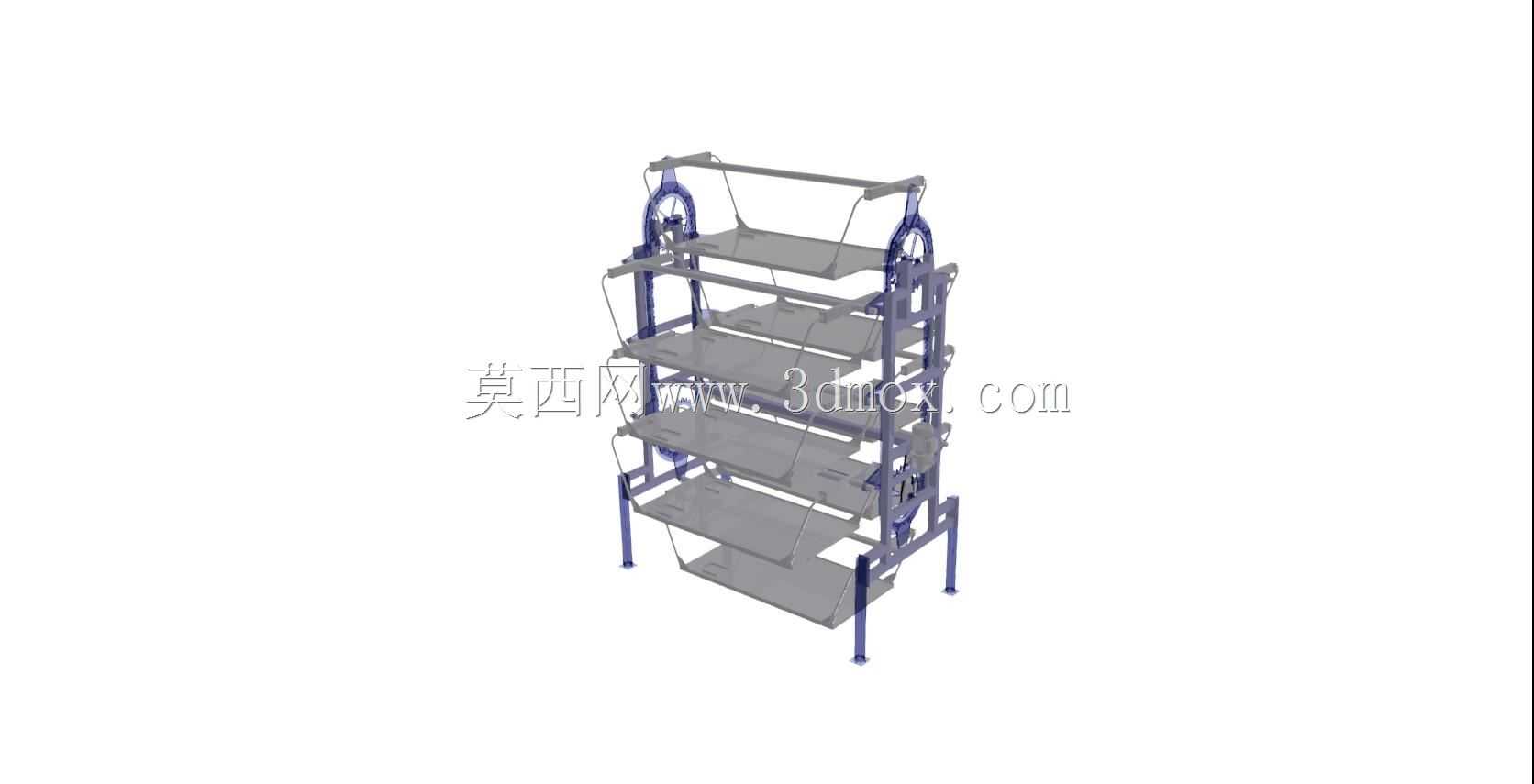

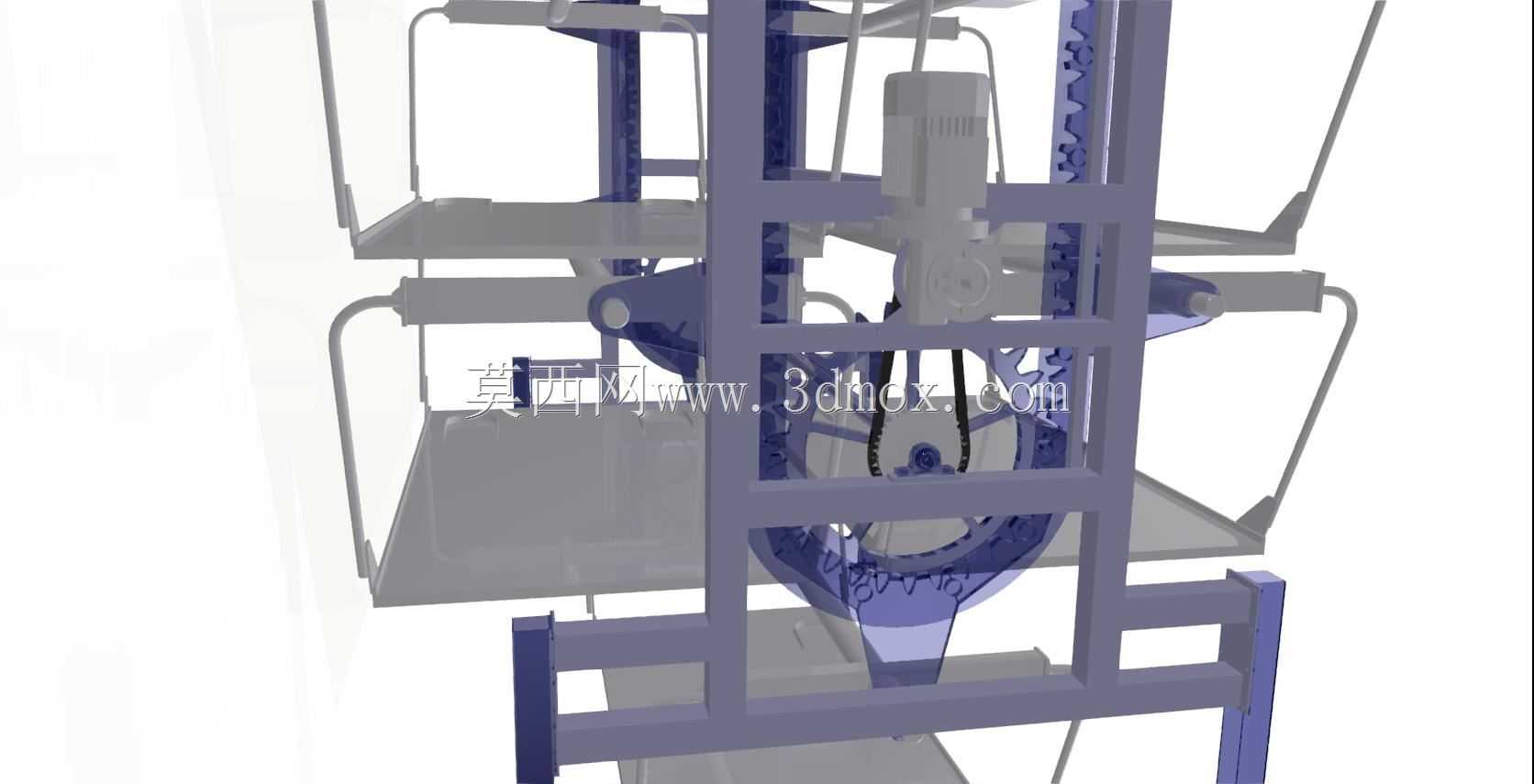

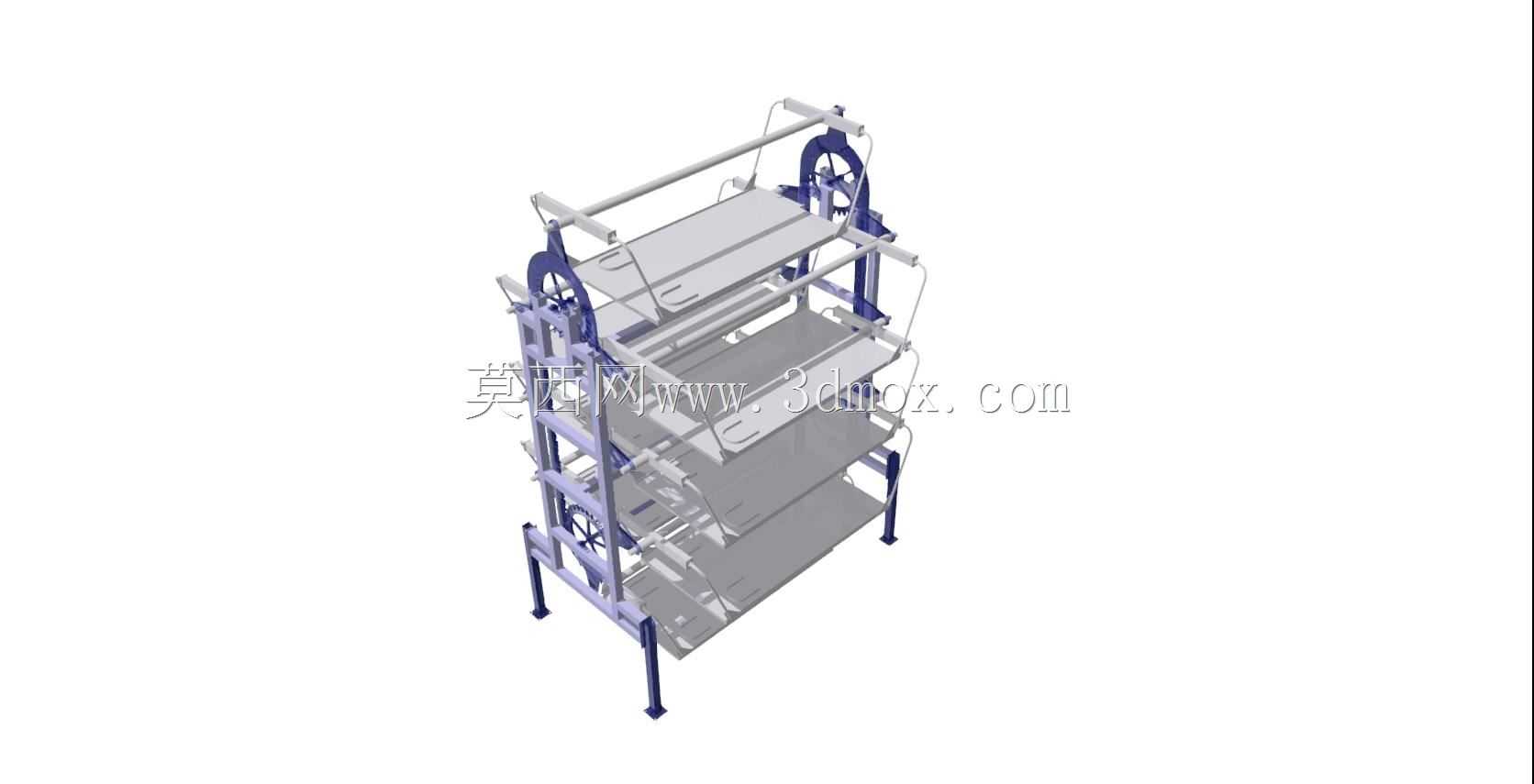

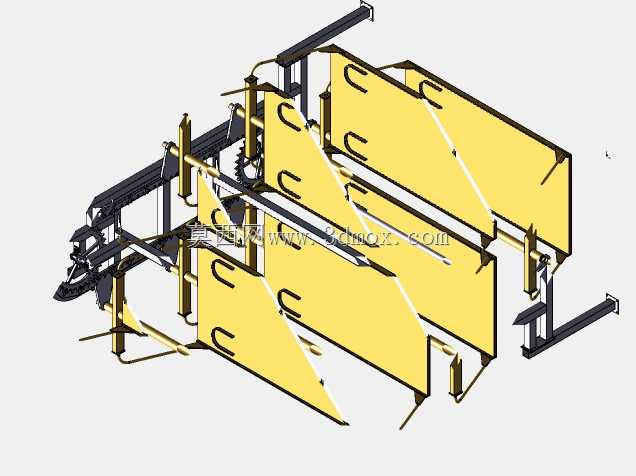

该垂直循环式多层停车装置，主要面向城市核心商圈、老旧小区、办公园区等土地资源紧张的停车场景，解决传统平面停车场车位利用率不足、土地成本高企的痛点，在有限的占地范围内实现数倍于平面车位的泊车容量，适配小型乘用车的日常停放需求，可独立部署也可多组拼接形成规模化停车集群。设备整体采用立式框架结构，以高强度型钢搭建主体支撑骨架，底部设置可调式安装支脚，可适配略有平整度偏差的硬化安装地面，安装时无需大规模开挖基坑，降低现场施工的成本与周期，整体占地宽度仅略大于两台乘用车并排停放的尺寸，高度可根据场地限高与车位需求灵活调整层数，常规配置下可在两个平面车位的占地范围内容纳八至十台小型乘用车停放。装置核心采用链条循环传动结构，两侧对称布置大节距输送链条，链条之间等距挂载车辆承载托盘，每个托盘设置防滑限位结构与车轮挡块，车辆驶入后可自行完成驻车固定，无需额外的锁止机构操作，降低车主泊车的操作门槛。传动端配置手动与电动双驱动接口，常规状态下通过动力单元驱动链条循环转动，将目标车位的承载托盘转动至地面层出入口位置，车主可直接正向驶入驶出，无需倒车入库等复杂操作，遇到断电等应急场景时，也可通过手动驱动结构完成载车托盘的循环转动，保障车辆可正常取出。设计过程中重点考量了运行的平稳性与结构安全性，框架立柱与横梁采用螺栓拼接结构，便于运输与现场组装，两侧传动链轮设置同轴同步结构，避免两侧链条运行不同步导致的载车托盘倾斜，每个载车托盘的承载边界严格对应常规小型乘用车的外形尺寸，预留足够的车辆停靠安全间隙，同时在框架顶部与底部设置限位缓冲结构，避免循环运行过程中出现超程碰撞。整套装置的结构设计兼顾了制造经济性与运行可靠性，没有复杂的专用定制零部件，多数结构件可采用常规型钢加工制作，传动部件选用通用标准件，便于后期的维护与零部件更换，适合在各类用地紧张的公共区域与居住区域推广部署，有效缓解区域停车难的问题。
