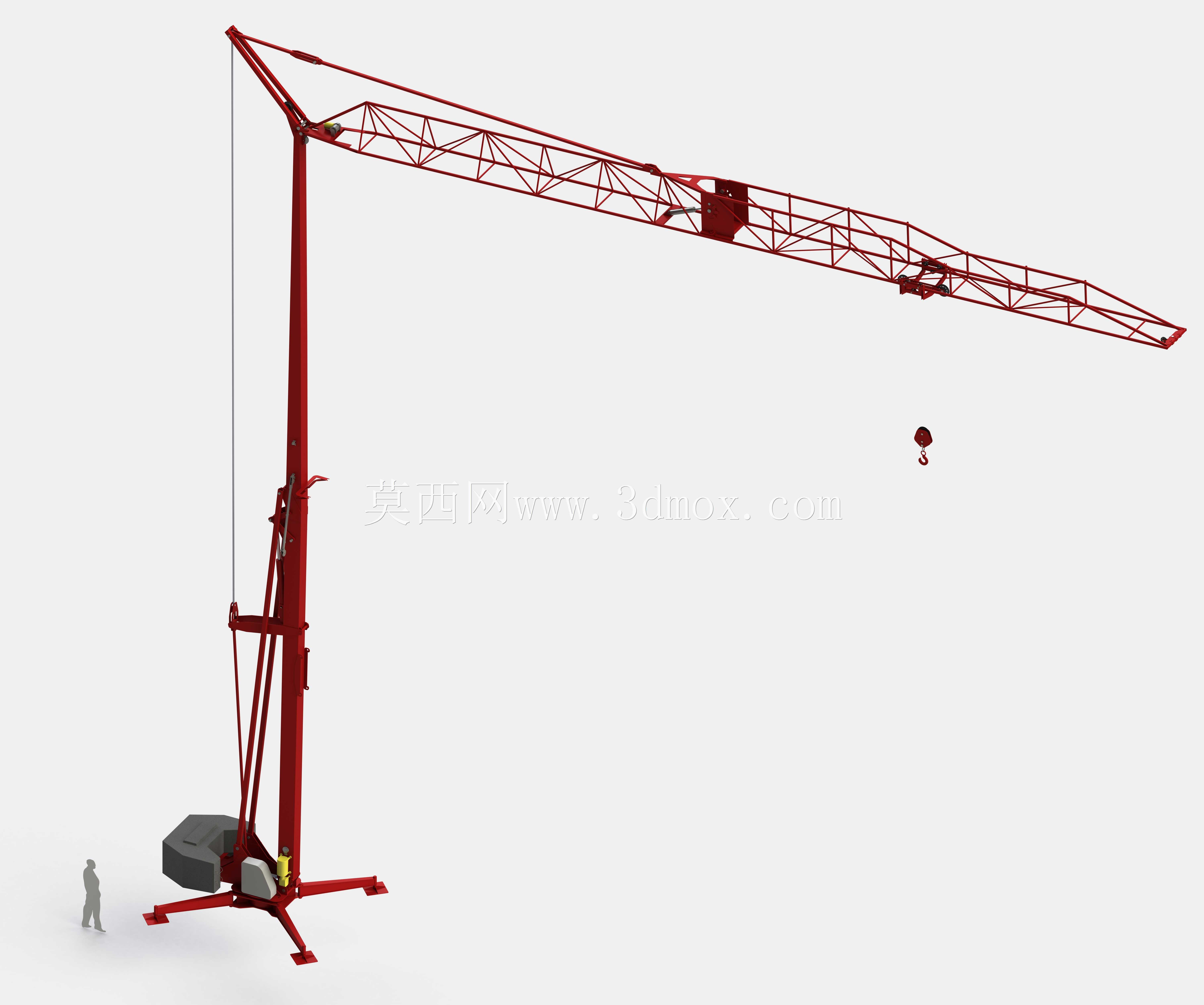

自升式塔式起重设备三维结构设计

这款自升式塔式起重设备主要面向城市高层住宅建设、商业综合体施工、大型工业厂房搭建等核心工程场景，是建筑施工领域完成高空物料转运的核心作业装备，能够覆盖施工现场从地面到高空作业面的全链路物料垂直输送与水平吊装需求，可高效完成钢筋骨架、预制构件、模板体系、施工机具等各类重物的精准就位作业，大幅降低人工搬运的劳动强度，压缩高空物料转运的作业周期，是中高层建筑施工环节不可或缺的核心工程装备。在实际作业场景中，该设备可根据建筑主体的施工进度逐步完成自升接高，无需依赖外部大型吊装设备辅助完成塔身加高作业，能够灵活适配不同施工阶段的作业高度需求，在狭窄的城市施工场地内也能完成布设，无需占用过多的地面施工空间，适配绝大多数城区房建项目的场地条件。从功能特性来看，该设备在近点10.5米作业半径下可实现最大3500kg的额定起重量，在远点21米作业半径下可承载1500kg的作业载荷，吊钩最大作业高度可达19米，能够覆盖多数多层建筑与小高层建筑的全施工周期吊装需求，设备配备的行走轮组可在施工场地内完成短距离转场移位，配重模块采用分体式布局设计，可根据不同作业半径的载荷需求灵活调整配重配置，保障设备在各类吊装工况下的整机稳定性，臂架采用桁架式结构设计，在保证整体结构强度的前提下有效降低了设备自重，减少了塔身承载负荷与风阻影响。在设计思路上，整体结构采用模块化拆分设计，臂架、塔身、配重架、行走机构等模块均采用标准化连接接口，既便于设备的运输转场，也能在现场完成快速组装调试，各受力节点均经过载荷校核，能够承受吊装作业的动载荷与户外施工的风载荷影响，液压顶升机构的布局充分考虑了日常维护的操作空间，操作人员可便捷完成顶升接高作业与日常维保操作。从安装边界来看，设备布设时需预留足够的臂架回转作业空间，行走轮组适配施工场地内的硬化临时路面，安装前需确认地面承载力满足整机配重加最大起重量的载荷要求，臂架回转范围内需避开高压线路、周边已有建筑等障碍物，保障吊装作业的安全开展，设备各部件的连接尺寸均采用行业通用标准，可与同规格的塔机配件实现互换，降低后期运维的配件采购成本。
