内螺纹连接直通式手动球阀结构设计

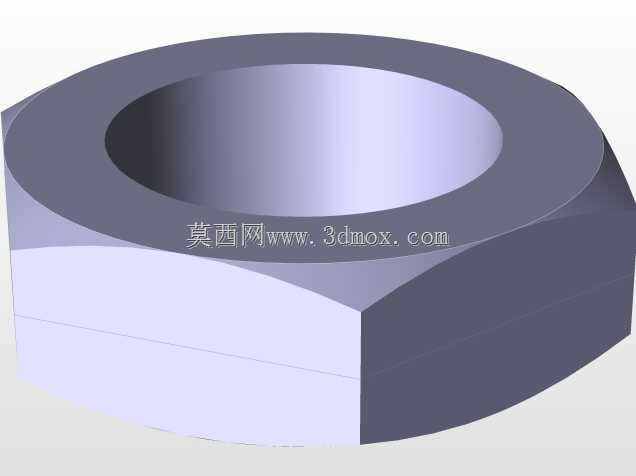

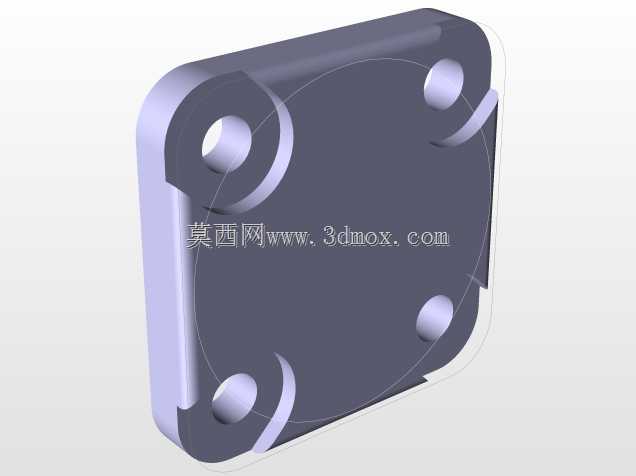

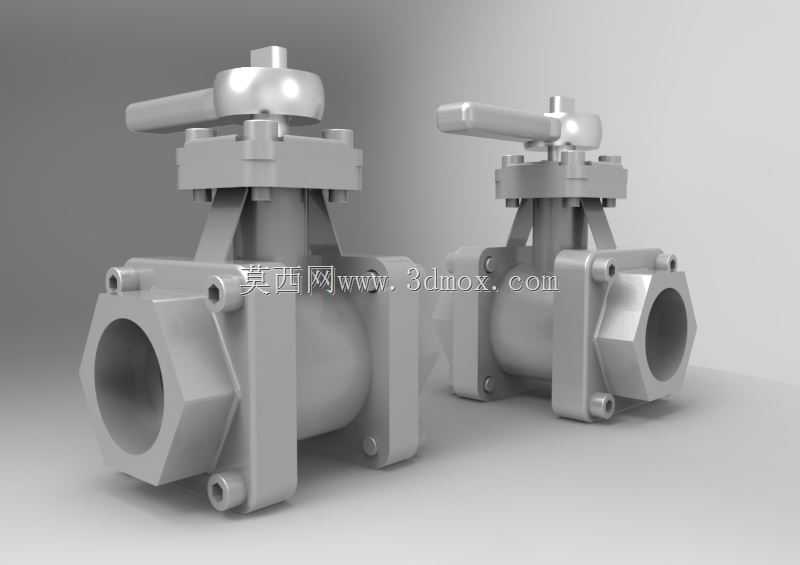

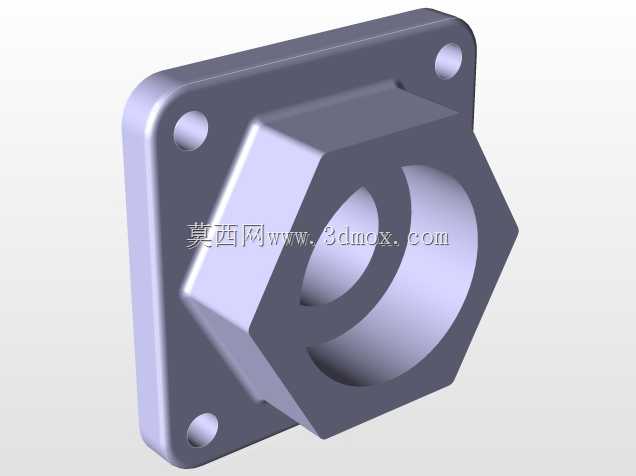

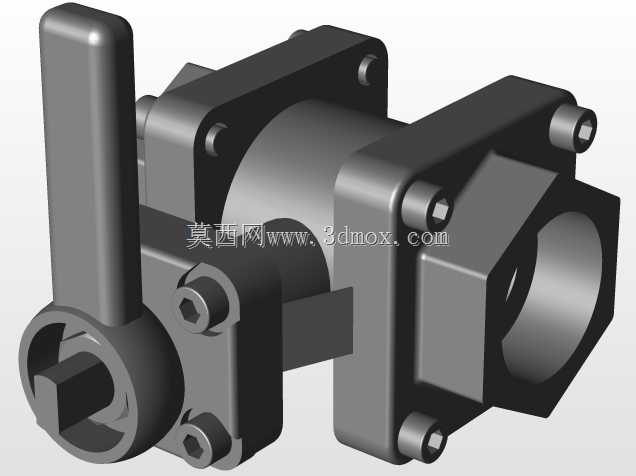

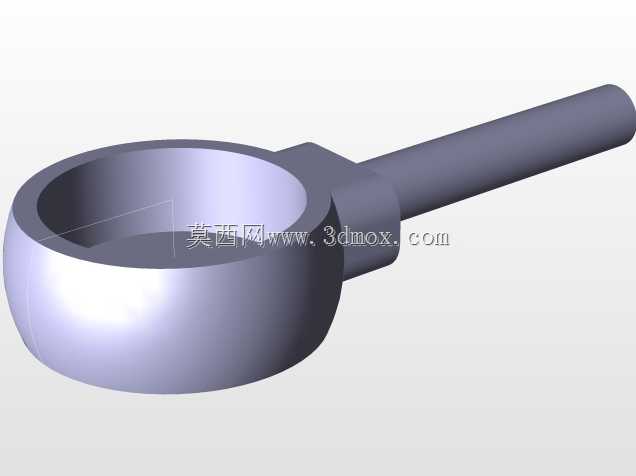

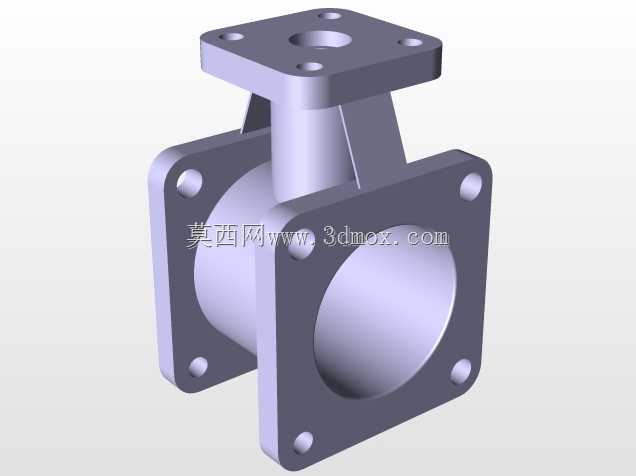

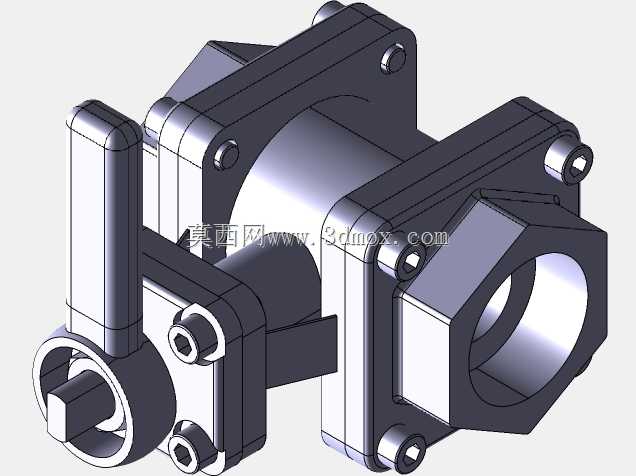

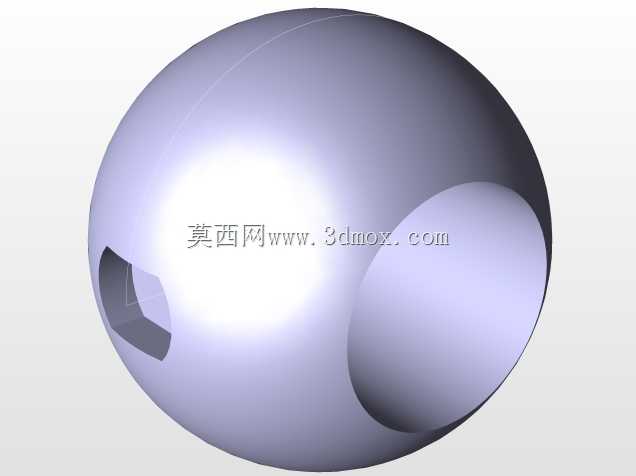

这款手动直通球阀主要面向民用给排水、小型化工支路、暖通空调循环水、气动压缩空气管路等中低压流体输送场景，作为管路系统中的通断控制部件使用，核心作用是快速切换管路的导通与截断状态，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，非常适合需要频繁启闭、快速切断介质的工位。从功能特性来看，该球阀采用四分之一转的工作逻辑，内部带通孔的球体作为启闭件，当手柄与管路流向平行时，球体通孔完全对齐流道，介质可以无明显扰流地直通通过，流阻极低，不会造成过大的压力损失；当手柄旋转90度与管路垂直时，球体的密封面完全贴合阀座，实现可靠截断，此时手柄的朝向可以直观反馈阀门的开关状态，现场巡检时无需额外加装状态标识，就能快速判断管路通断，有效降低误操作的概率。在设计思路上，这款球阀采用分体式阀体结构，左右阀体通过螺栓紧固连接，既方便内部球体、阀座密封件的装配与后期维护更换，也能保证连接部位的密封强度，适配1.6MPa及以下的常规工作压力；两端采用内螺纹连接接口，无需额外焊接法兰，安装时直接与同规格的外螺纹管路旋合即可，非常适合小通径管路的快速布设，大幅降低现场安装的工时成本。顶部的阀杆采用防飞出结构设计，即使在管路带压的情况下操作，阀杆也不会被内部介质压力顶出，提升了使用过程中的安全性能；手柄采用扁平式加长设计，力臂更长，操作人员无需借助额外工具，徒手就能完成开关操作，在狭窄的安装空间内也能顺利施力。从安装边界来看，这款球阀的整体外形紧凑，阀体两侧的六角结构可以直接用普通扳手夹持固定，安装时不需要预留过大的操作空间，阀体总长度、接口中心到手柄顶端的高度都按照常规小通径螺纹阀的安装尺寸设计，可以直接替换同规格的老旧球阀，不用调整现有管路的布设位置；球体与阀座的密封采用软质密封材料，密封性能可靠，在额定压力范围内可以实现零泄漏，既适用于水、压缩空气等常规介质，也可以适配无腐蚀性的轻质油品输送场景。在结构细节上，阀体上预留的安装定位凸台，既可以作为装配时的定位基准，保证左右阀体的同轴度，避免球体装配偏斜导致的开关卡涩、密封失效问题，也能在需要固定阀门位置时，通过凸台部位加装固定支架，避免管路振动导致阀门接口松动泄漏。
