含节点板与绝缘子的精细化输电铁塔结构

这款输电铁塔结构是电力输配网络中的核心支撑载体，主要应用于长距离高压、超高压架空输电线路的架设场景，可在平原、山地、丘陵等多种复杂地貌环境下稳定服役，承担起悬挂输电导线、维系导线对地安全距离、抵御极端天气荷载的关键作用，是保障跨区域电力输送稳定性的重要基础设施构件。

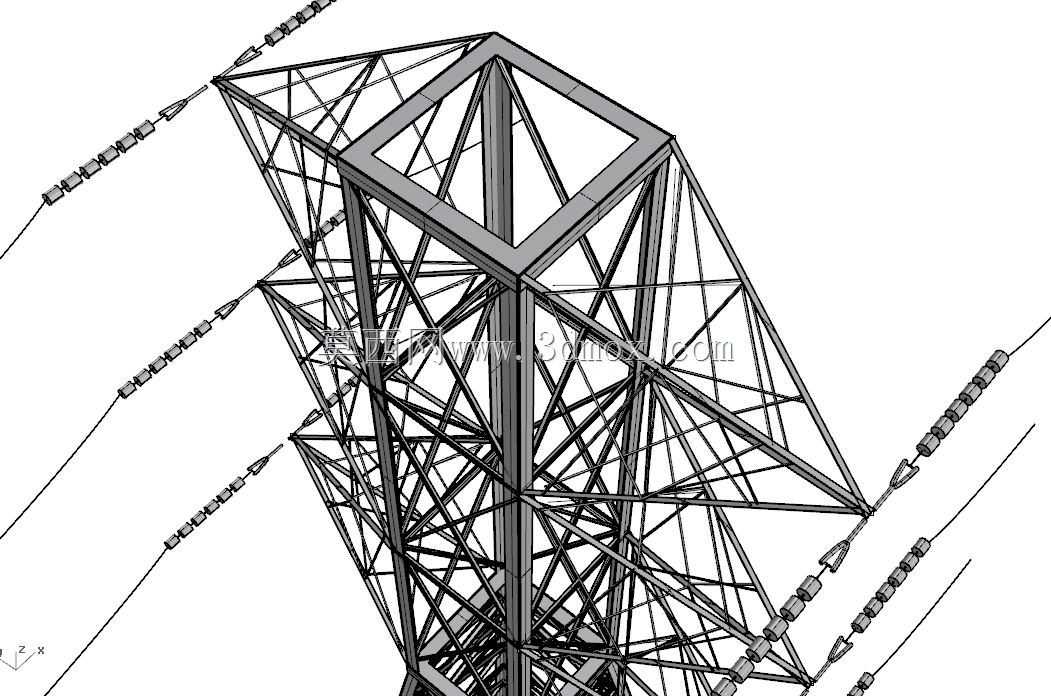

从实际用途来看，该结构能够为不同电压等级的输电导线提供可靠的悬挂支撑，通过自身的桁架结构分散导线自重、覆冰重量以及强风、地震等外部荷载，同时预留的绝缘子安装位可有效实现带电导线与铁塔本体的电气绝缘，避免出现接地漏电风险，搭配的节点板、L形槽构件能够强化各杆件连接位置的结构强度，液化区基础适配结构则可满足地质活动活跃区域的安装稳定性要求，大幅降低特殊地质条件下的塔架倾斜、坍塌风险。

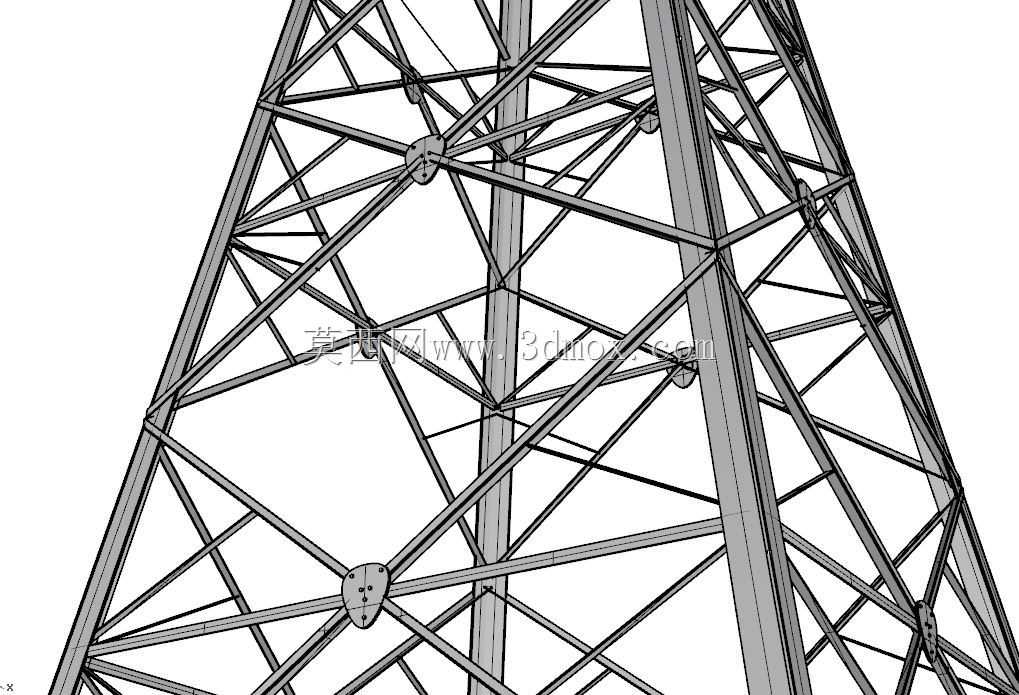

在功能特性上，该铁塔采用空间桁架结构设计，所有杆件以轴心受力为主，可充分发挥不同规格型材的材料力学性能，在保证整体结构刚度、抗扭能力与抗疲劳性能的同时，尽可能降低结构自重，减少基础承载压力。塔架整体采用渐变式截面设计，从底部到顶部截面逐步收窄，既能够降低底部结构的风压受力面积，也可提升顶部导线悬挂位置的结构稳定性，减少导线在强风环境下的摆动幅度。所有连接节点均采用配套节点板进行螺栓或焊接连接，可保证杆件传力路径清晰，避免局部应力集中导致的结构失效，预留的L形槽结构可方便后期运维过程中加装防坠装置、巡检爬梯、航空警示灯等附属配件，无需对主体结构进行二次开孔改造。

设计思路上，该结构完全遵循架空输电线路设计的相关力学规范，首先根据对应电压等级的导线悬挂荷载、档距参数、区域气象条件确定整体荷载阈值，再通过桁架力学计算确定各位置杆件的截面规格与材质选型，针对节点连接位置单独进行受力强化设计，保证每个连接节点的承载力高于对应杆件的极限承载力，避免节点先于杆件发生破坏。针对液化区等特殊地质场景，专门优化了底部基础的连接结构，可适配不同形式的钢筋混凝土基础，保证塔架与基础的连接强度能够抵御地质液化带来的不均匀沉降影响。

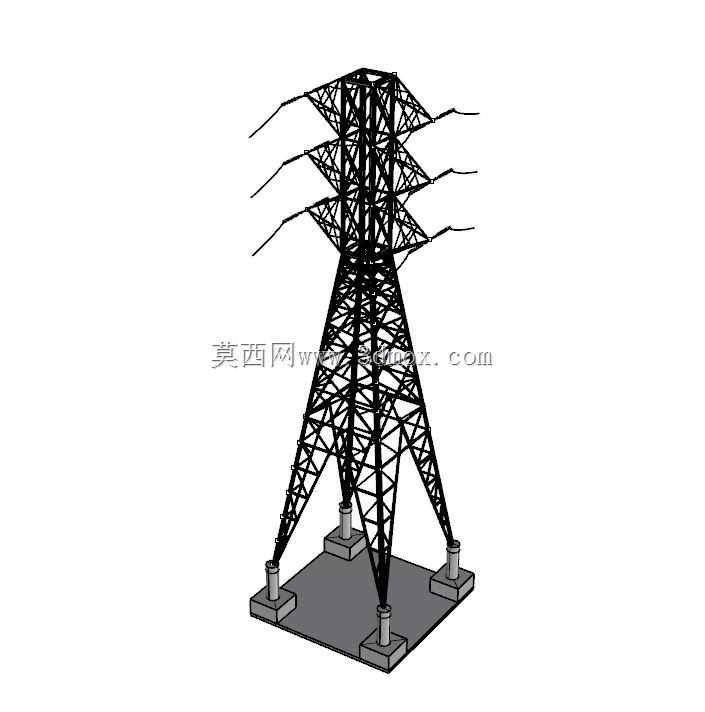

在外形尺寸与安装边界方面，该塔架底部采用大跨度外伸支腿结构，可根据实际线路需求调整支腿开档尺寸，适配不同的基础浇筑范围，塔架高度可根据线路弧垂要求进行模块化拓展，各段杆件采用标准化接口设计，可在工厂预制后运输至现场进行快速拼装。安装过程中需保证底部基础的水平度误差控制在规范允许范围内，各杆件连接螺栓需按照预设扭矩值进行紧固，塔架整体安装完成后的垂直度偏差需符合输电线路施工验收标准，周边需预留足够的导线风偏安全距离，避免导线摆动过程中与塔体发生放电接触。
