不锈钢镜面轿厢式垂直升降电梯结构设计

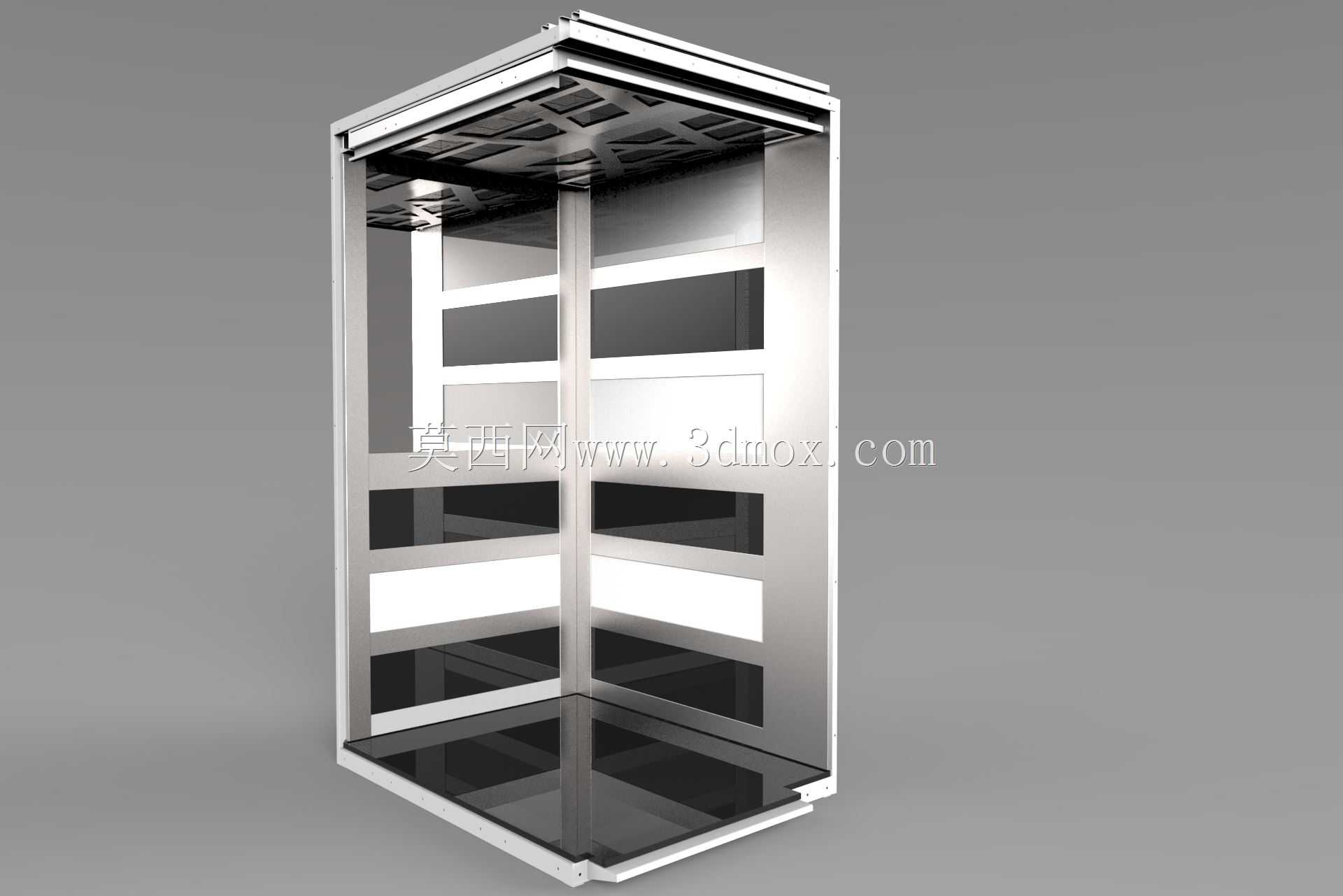

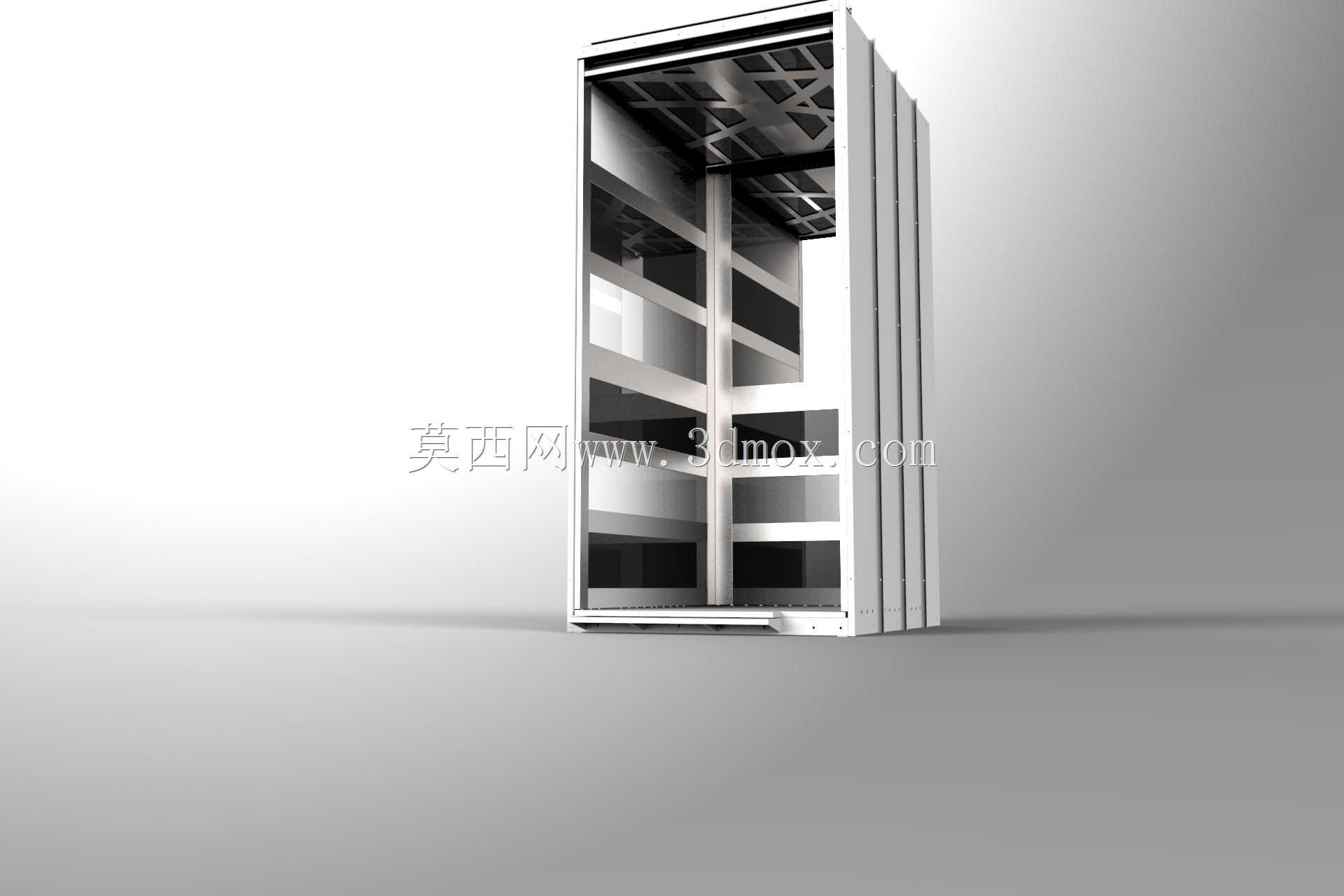

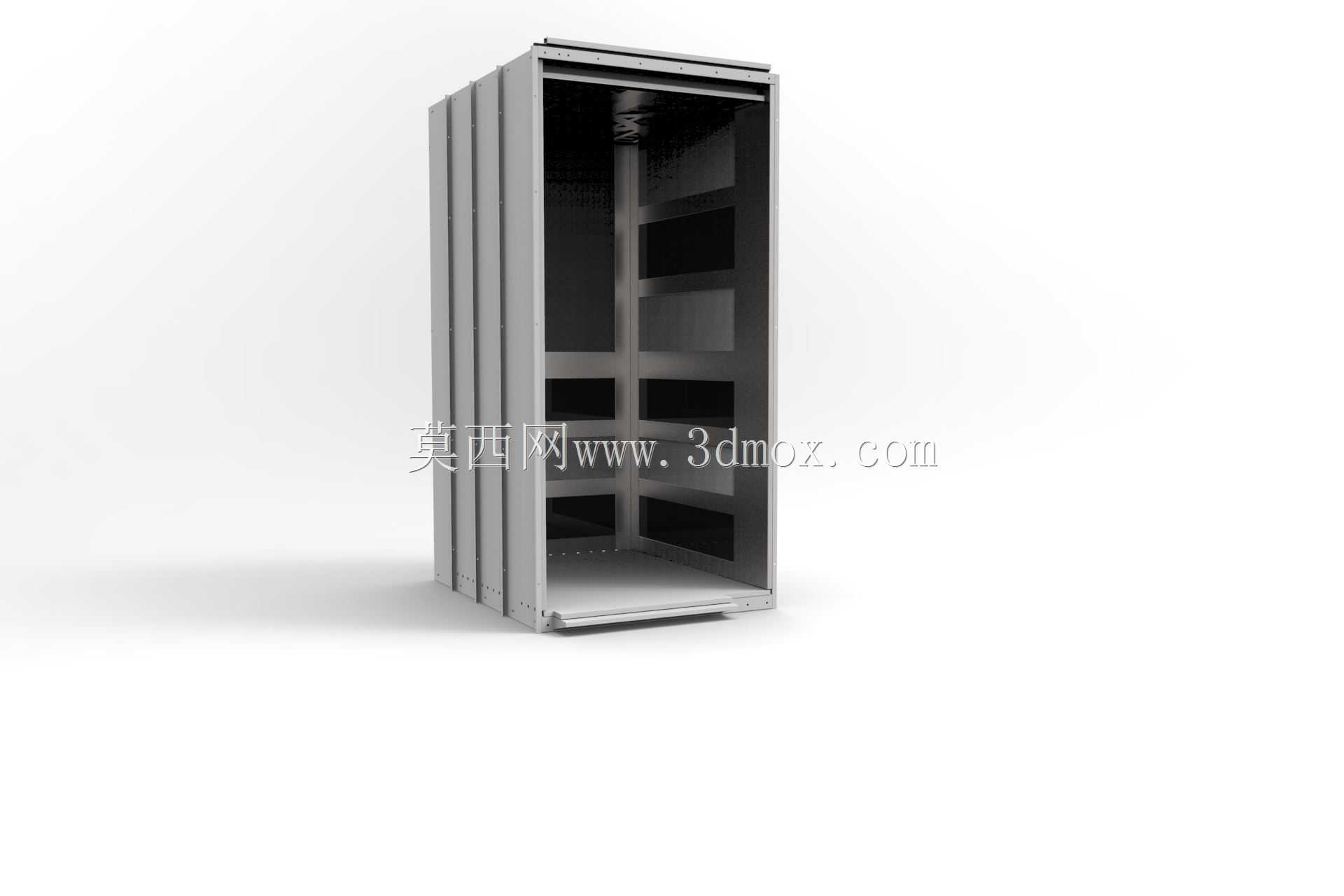

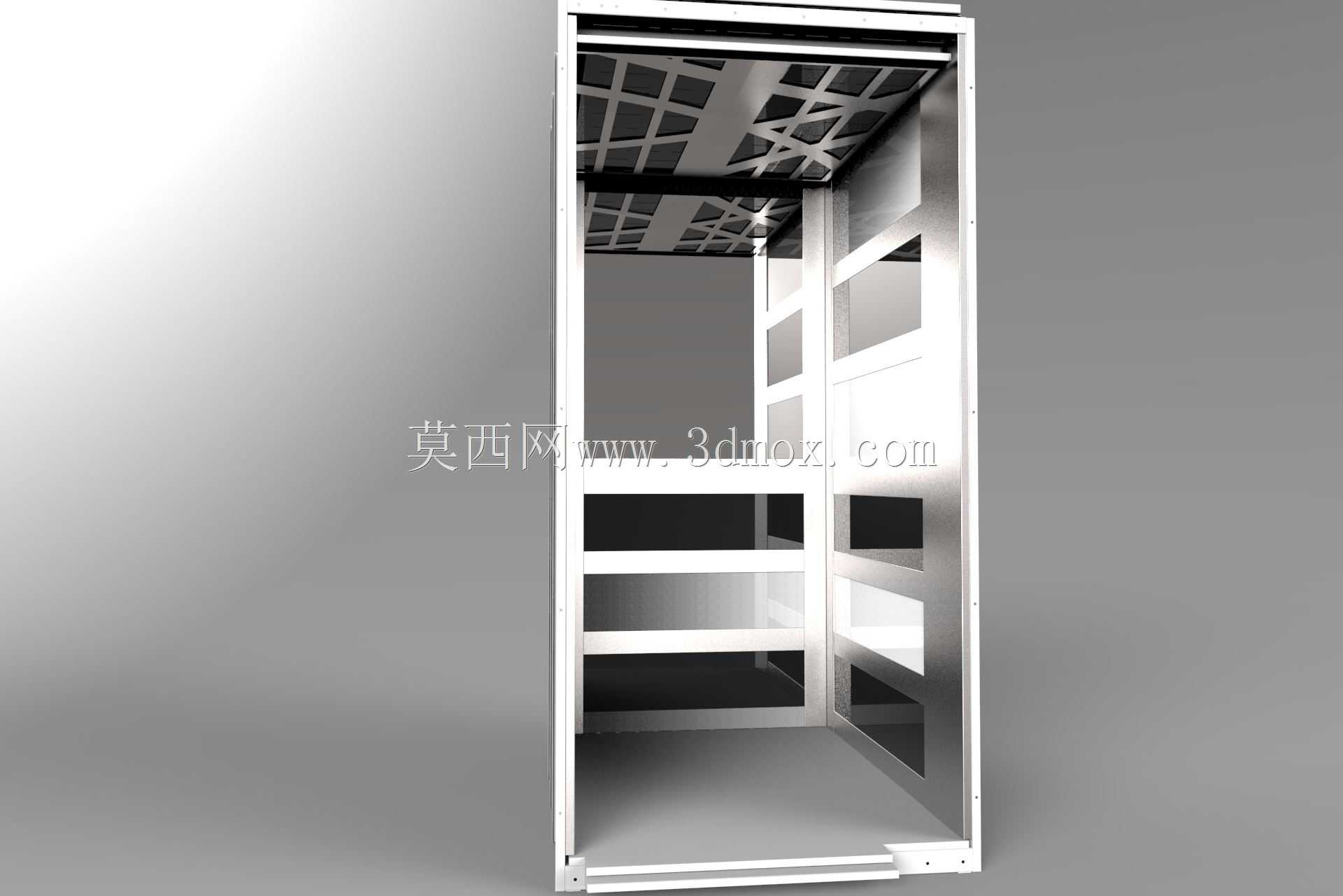

这款垂直升降电梯轿厢结构，主要面向商用楼宇、中高层住宅、工业厂房内部的垂直运输场景，承担日常人员通行、小件物料转运的核心功能，是建筑内部竖向交通体系的核心承载部件。整体采用镜面不锈钢作为主饰面材料，搭配高透钢化玻璃作为层间隔断与地面铺装，既满足公共区域易清洁、耐磨损的使用需求，也能通过反光材质拓展狭小轿厢内的视觉空间，降低乘客乘坐时的压抑感。从功能设计层面来看，轿厢采用框架式承重结构，顶部预留了曳引机连接位、通风模块安装位与照明线路排布槽，侧壁预留了楼层呼叫按钮、楼层显示屏、应急呼叫装置的嵌入式安装点位，底部设置了减震垫安装位与称重传感器的固定结构，能够适配常规曳引式电梯的整套配套系统安装需求，无需额外对主体框架做打孔改造。设计过程中优先考虑了安装边界的适配性，整体框架采用模块化拼接思路，侧围板、顶框、底框均为可拆分的独立单元，能够适配不同井道尺寸的现场拼装需求，无需在施工现场做大规模裁切焊接，有效降低现场安装的施工难度与作业周期。轿厢内部的横向装饰条除了视觉装饰作用外，同时作为侧壁加强筋存在，能够提升侧围板的抗形变能力，避免日常使用中因磕碰、挤压导致的饰面变形，玻璃隔断的固定槽内置橡胶减震条，既能够抵消电梯运行过程中的小幅振动，避免玻璃出现异响，也能在突发冲击时起到缓冲作用，降低玻璃碎裂的风险。轿厢底部的承重框架做了加厚处理，能够匹配额定载重范围内的均匀载荷分布，边角位置做了圆弧过渡处理，避免尖锐边角对乘客造成磕碰伤害，门框位置预留了门机系统的安装导轨位，能够适配中分门、旁开门等不同开门形式的配套门机安装。整体结构在设计时充分考虑了日常运维的便利性，所有饰面板块均采用可拆卸式固定结构，后期更换损坏部件、检修内部线路时，无需拆解整体框架，仅需拆卸对应位置的饰面板即可完成作业，大幅降低后期运维的时间成本与物料成本，同时框架的所有承重连接点位均做了冗余强度设计，能够满足长期高频次使用下的结构稳定性要求，适配日均大流量的通行使用场景。
