小型卧式锤式破碎设备结构设计

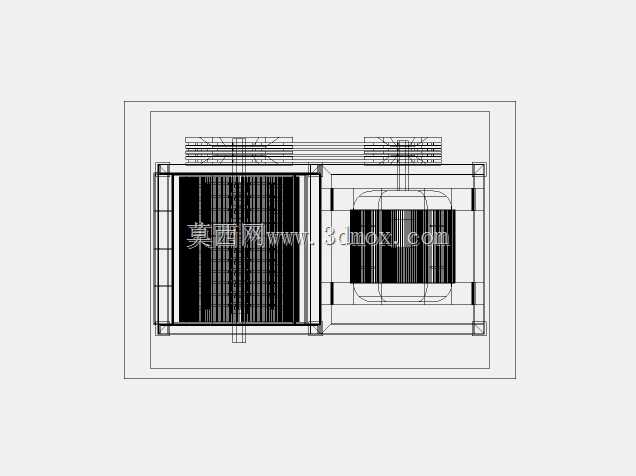

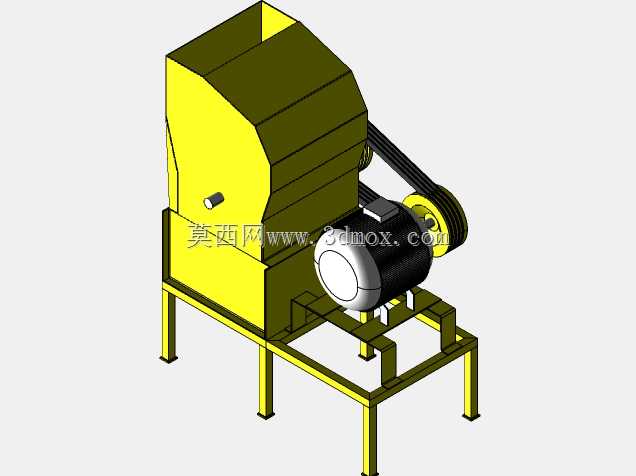

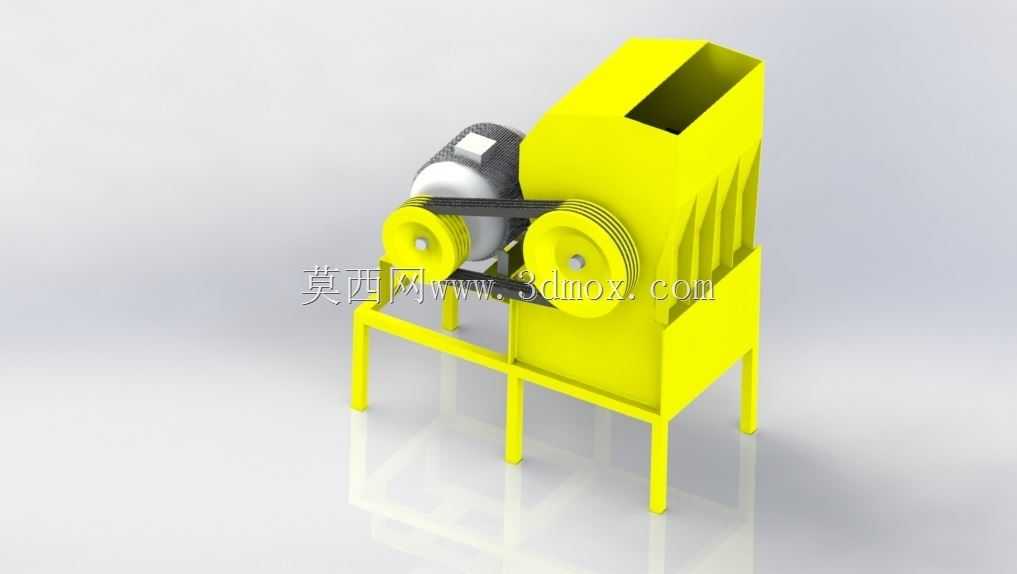

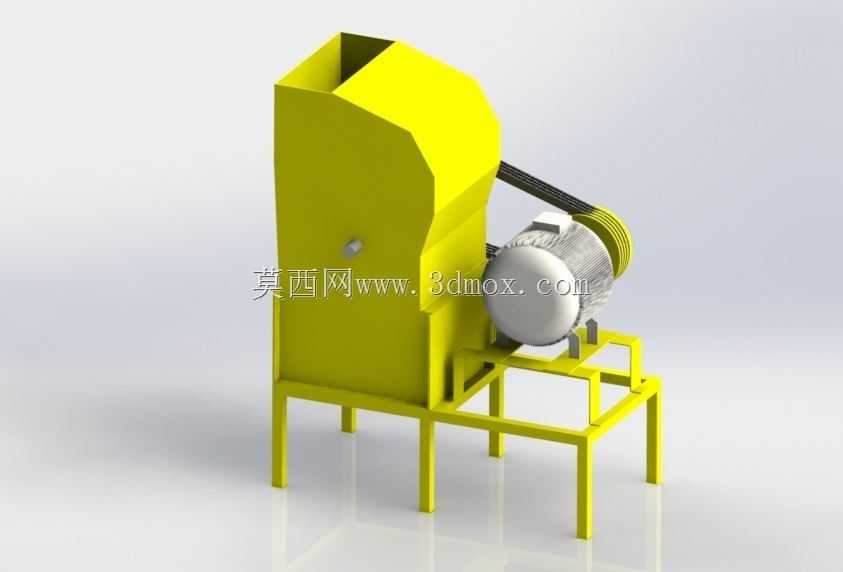

该锤式破碎设备主要面向中小型砂石加工、建筑固废回收、矿山小规模选矿、生物质原料预处理等作业场景，可对中等硬度及脆性物料完成中细碎作业，适配抗压强度不超过100MPa的石灰石、煤矸石、废弃混凝土块、砖瓦碎块、矿渣等多种物料的破碎加工，在小型建材厂、砂石料场、建筑垃圾处理站点、农村合作社饲料加工点都有广泛的适配空间。设备采用卧式转子传动布局，核心破碎腔采用上宽下窄的流线型壳体设计，进料口设置在壳体顶部偏后位置，可匹配皮带机上料或人工投料两种进料方式，进料口做了外翻折边处理，避免投料过程中物料飞溅伤人，同时预留了防尘罩安装位，可外接除尘管路降低作业现场的粉尘浓度。破碎腔内部的锤头采用铰接式安装结构，可随转子高速运转产生的离心力向外甩开，通过冲击、剪切、研磨的共同作用将进入腔体内的物料击碎，当遇到不可破碎的硬物时，锤头可绕铰接轴回转避让，避免刚性冲击造成核心部件损坏，出料端设置有可调节间隙的篦条筛板，通过调整篦条间隙即可控制出料粒度，适配不同工况下的出料粒径要求。设备的动力单元采用侧置式安装布局，电机通过皮带轮传动带动转子运转，皮带传动结构可在设备遇到突发卡料时起到过载缓冲的作用，避免电机堵转烧毁，同时可通过更换不同直径的皮带轮灵活调整转子转速，适配不同硬度物料的破碎需求。机架采用方管焊接的一体式框架结构，四条支撑腿做了等高度设计，底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，也可加装移动轮组做成移动式破碎站，设备整体安装边界紧凑，整机宽度不超过1.2米，长度控制在1.8米以内，进料口高度约1.6米，无需搭建过高的上料平台，可在狭小的厂区空间内完成布置安装。壳体侧面设置有可快开的检修门，日常更换锤头、调整篦条间隙、清理腔体积料时无需完全拆解壳体，可大幅缩短设备维护的停机时间，电机与破碎腔之间设置有皮带防护罩，避免运转过程中皮带剐蹭操作人员，整体结构兼顾了作业效率、维护便捷性与使用安全性，可满足小规模连续破碎作业的使用需求。
