一体化户外气象监测传感装置结构设计

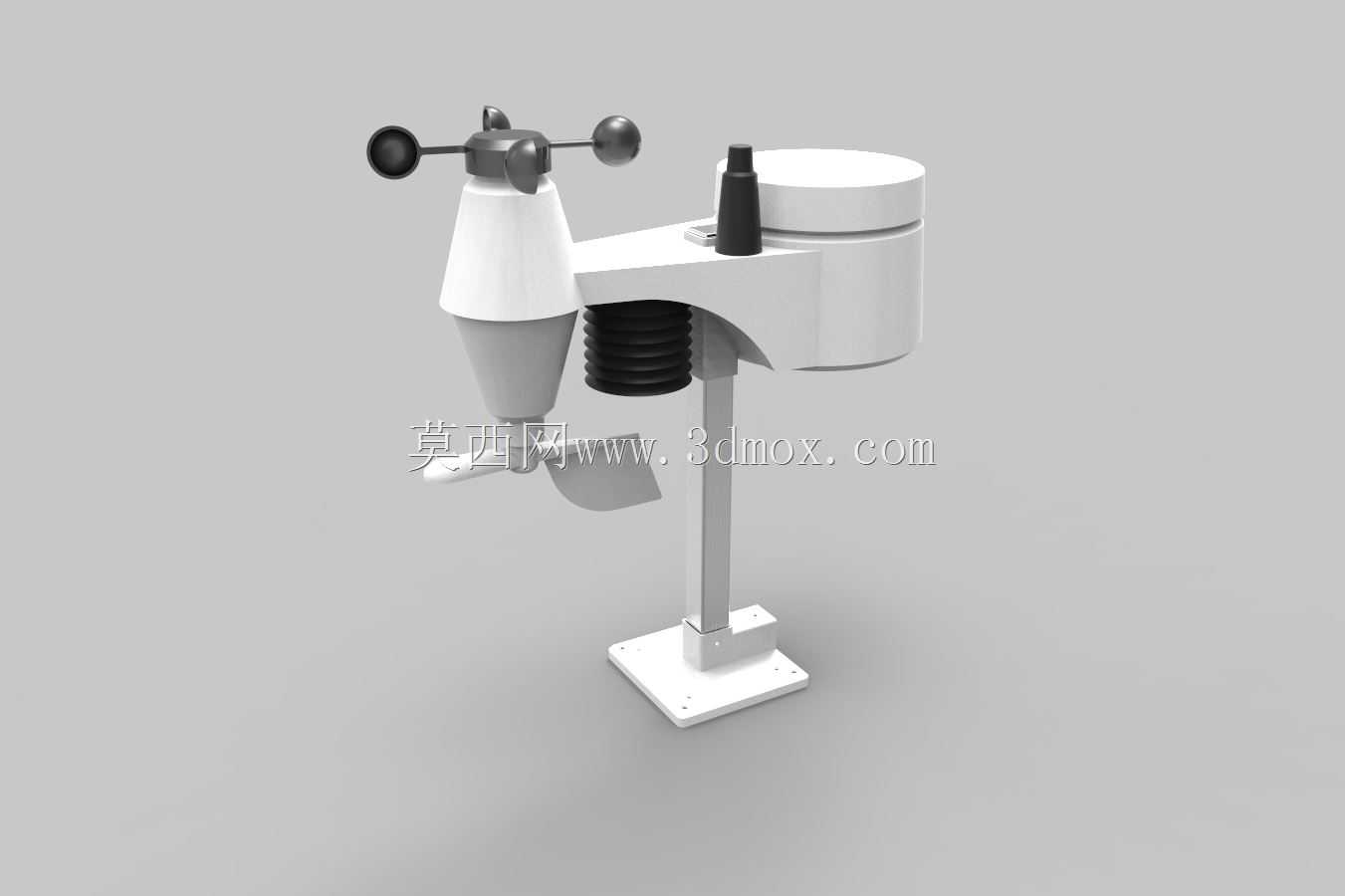

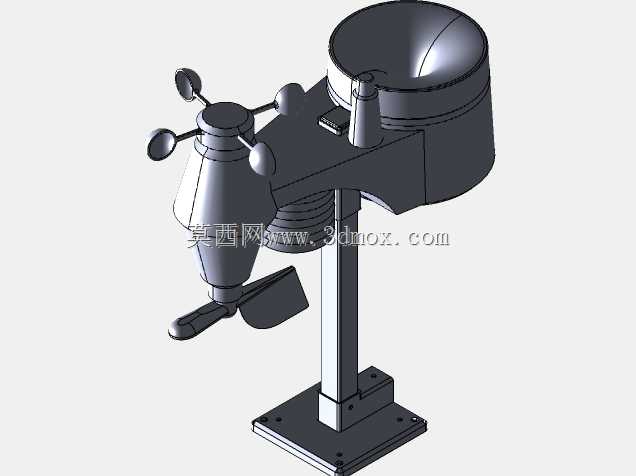

该气象监测装置主要面向户外露天环境的气象参数连续采集场景，可部署在城市环境监测点位、农业种植园区、交通沿线场站、港口作业区、山区气象观测点等区域，为气象预报、环境管控、生产作业安全预警提供基础的实时气象数据支撑，替代传统分体式气象监测设备分散安装、布线复杂的部署痛点，实现多参数集成化的一体式监测功能。装置集成了风速感应、风向识别、温湿度采集等核心传感模块，顶部的三杯式风感组件采用低转动阻尼设计，可敏锐捕捉低至0.2m/s的微风变化，通过风杯转速换算实时风速数值，搭配尾翼式风向感应结构，可360度识别来风方向，数据采集精度可满足常规民用及工业级气象监测要求。设备主体采用一体化悬臂式结构设计，将各传感模块集中布置在悬臂端的防护壳体内，壳体采用耐候性工程塑料材质，可抵御户外紫外线照射、雨水侵蚀与高低温交变影响，内部预留传感电路板安装腔与走线通道，所有电气连接部位均做密封防水处理，可适应长期户外无人值守的运行需求。支撑结构采用方形金属立杆搭配底部方形安装法兰，法兰盘预留四个对称布置的安装孔位，可通过膨胀螺栓直接固定在混凝土基座或金属安装平台上，立杆长度可根据实际安装场景的遮挡情况调整，确保风感组件周边无气流遮挡，保证监测数据的准确性。设计过程中充分考虑户外安装的维护便利性，各传感模块采用快拆式连接结构，后期更换校准无需整体拆卸设备，悬臂与立杆之间采用可调节角度的锁紧结构，可根据安装面的水平偏差调整设备姿态，保证风感组件始终处于水平工作状态。设备整体外形紧凑，安装边界仅需预留直径400mm的水平安装空间，立杆高度可根据需求选配0.5米至2米的不同规格，适配不同安装场景的净空要求，外壳的流线型设计可降低强风环境下的风阻载荷，提升设备在大风天气下的结构稳定性，避免因风载过大导致的立杆变形或设备脱落问题。
