三轴自卸半挂货运车斗结构设计

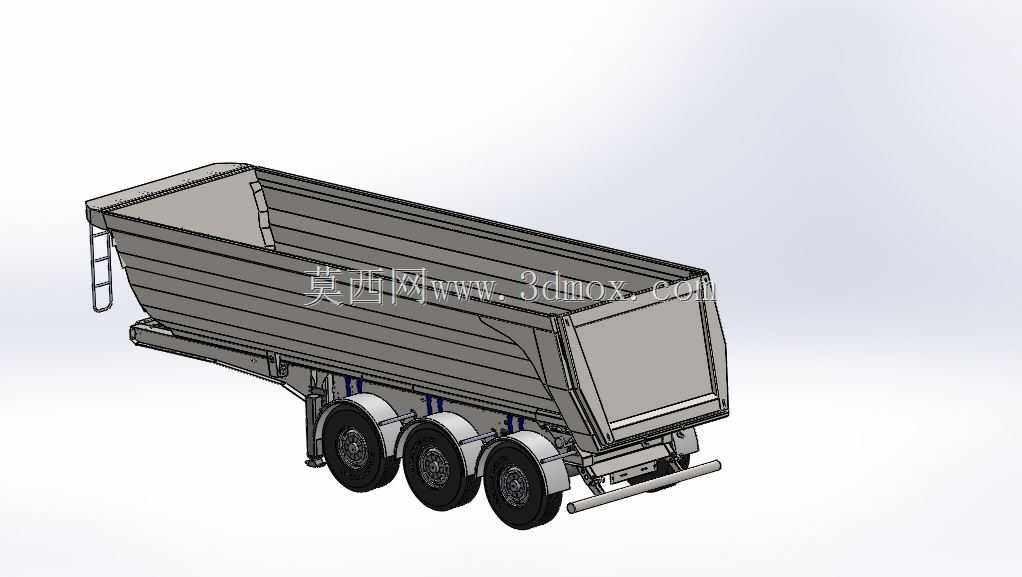

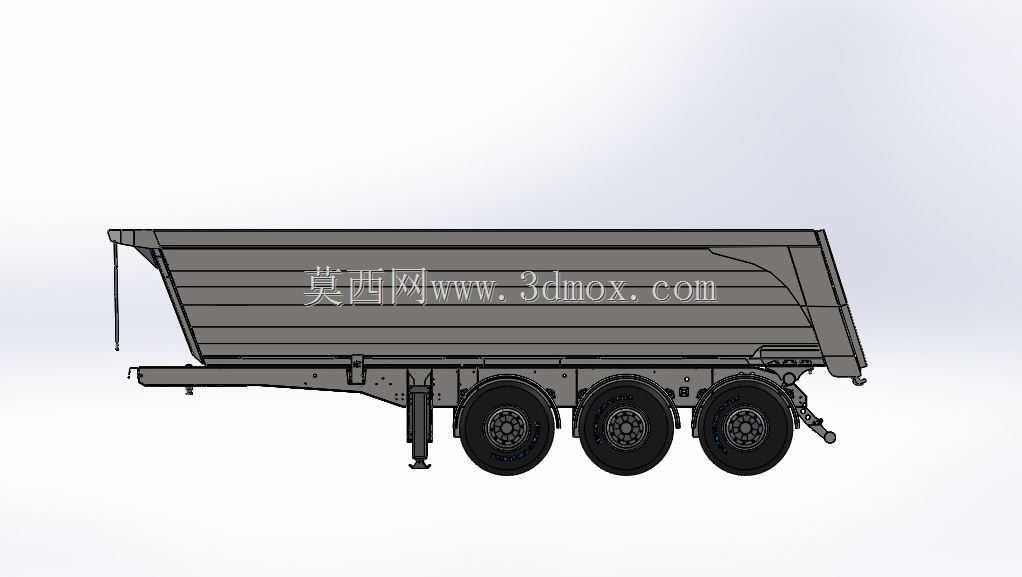

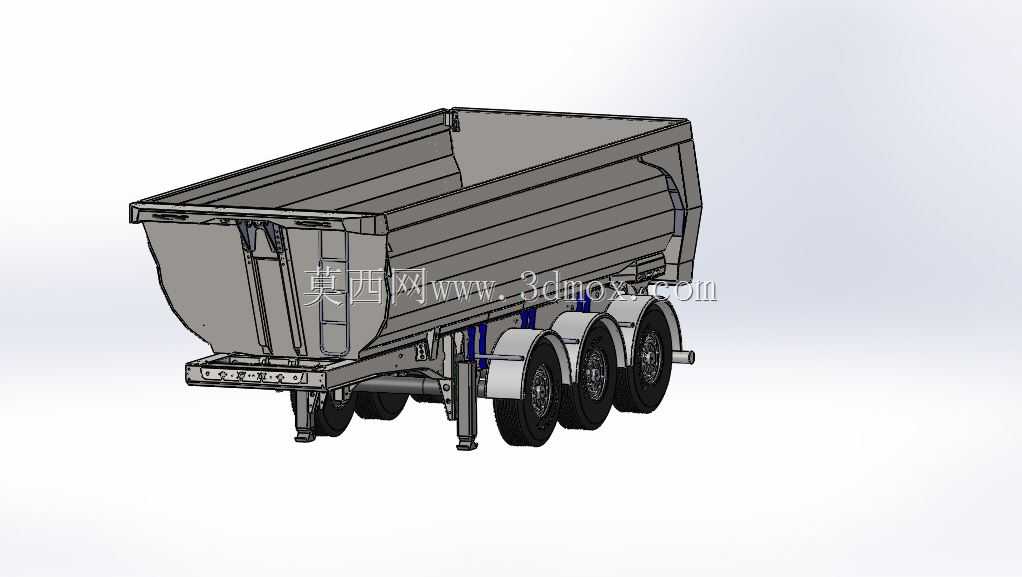

该模型呈现的是公路重载运输场景下使用的三轴自卸半挂车车厢总成，主要服务于散装物料的中长途转运与工地短驳作业，可适配砂石料、建筑渣土、矿石散料、粮食等多种无包装散装货物的运输需求，是工程建设、矿产开采、大宗农副品物流领域的核心承载装备。从实际作业场景来看，该类半挂车厢需搭配牵引车头组成完整运输单元，既可以在铺装公路完成长距离干线运输，也能进入路况相对复杂的施工场地、矿场装卸点完成作业，配合液压举升机构可在数十秒内完成整车物料的倾卸，无需额外人工辅助卸货，大幅提升散装物料的周转效率。在功能特性设计上，该车厢采用U型截面的整体式厢体结构，相比传统矩形厢体更易实现物料的顺滑卸出，不易在厢体内壁残留粘连物料，尤其适配黏度较高的湿土、矿粉类货物运输；厢体外侧设置多道横向加强筋结构，可在重载状态下分散厢壁承受的物料侧压力，避免长期满载作业出现厢体鼓胀变形的问题。底盘部分采用三轴排布的行走结构，单轴配备双轮胎组，可均匀分摊满载时的轴荷，满足公路运输的轴重限值要求，同时兼顾非铺装路面的通过性能；厢体前端设置爬梯结构，方便作业人员登车查看物料装载情况、清理厢体残留，侧下方设置的防护栏可避免行驶过程中非机动车、行人卷入车底，符合道路运输装备的安全规范要求。设计过程中重点考量了装载容积与整车限高的平衡，在符合道路运输外廓尺寸限值的前提下最大化厢体内部装载容积，同时预留了与牵引车头连接的牵引销安装位、与底盘车架连接的铰接支座安装边界，以及液压举升油缸的安装点位，可直接匹配主流的自卸半挂车底盘总成进行装配；厢体尾部采用可自动开合的尾门结构，举升卸货时尾门在物料重力作用下自动开启，回落行驶时自动锁止，无需人工手动操作开关，进一步提升作业的便捷性与安全性。整体结构在满足重载强度要求的前提下，通过合理的筋板排布优化了自重水平，可有效降低整车整备质量，提升单次运输的有效载荷能力。
