手提式干粉灭火器精细三维结构设计

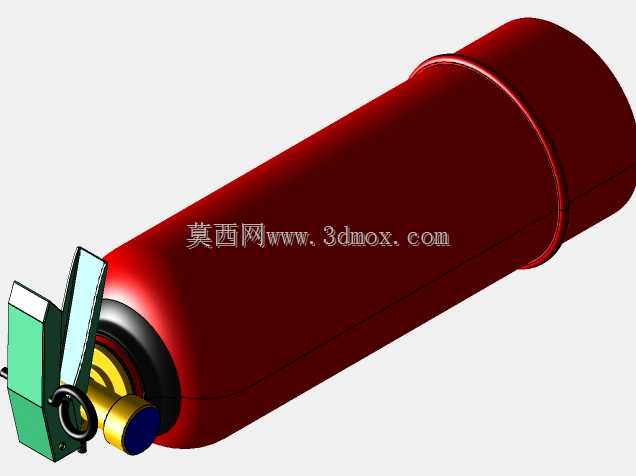

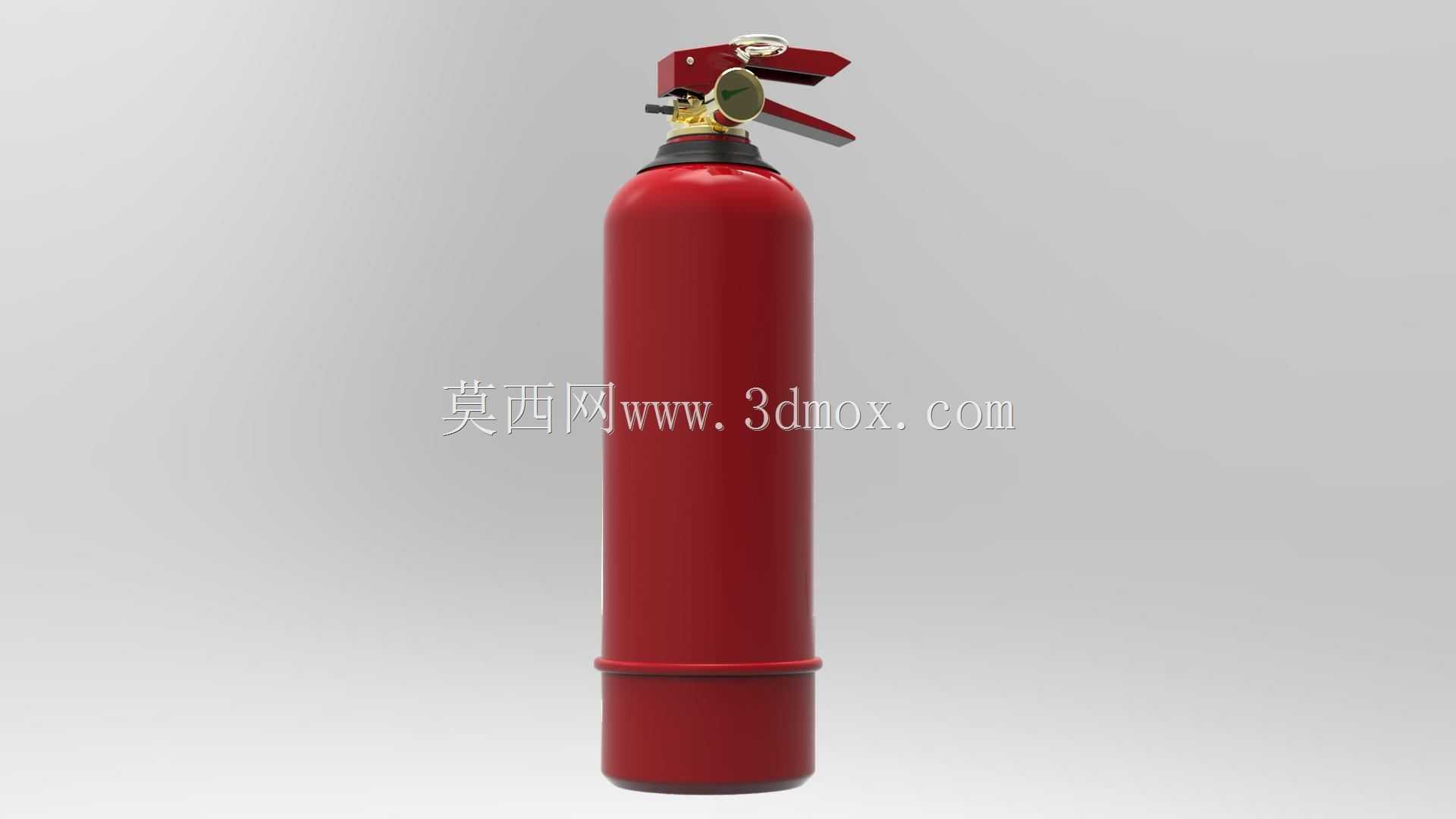

这款手提式干粉灭火器的三维设计，核心围绕民用与商用场景的初期火灾扑救需求展开，覆盖写字楼办公区、沿街商铺、住宅楼道、小型生产车间、学校教室、酒店客房等绝大多数室内人员活动场所，是扑救固体可燃物、可燃液体、可燃气体初期火情的核心应急器材，能够在火情萌芽阶段快速控制火势蔓延，为人员疏散和专业消防力量到场争取关键时间，是各类场所强制配置的基础消防设施。设计过程中首先锚定单人便携操作的核心需求，整体瓶身采用直立圆柱式结构，瓶体直径控制在110mm至130mm区间，整体高度控制在380mm至420mm区间，满装状态总重量控制在4kg至5kg区间，完全适配成年人群单手提持、单手操作的使用习惯，安装放置时仅需配套通用壁挂支架即可固定在墙面1.2m至1.5m高度位置，无需额外预留大面积安装空间，也可直接放置在专用消防箱内，适配绝大多数场所的消防布置规范。功能结构层面，设计完整还原了灭火器的核心功能模块：底部采用加厚圆弧封底结构，能够承受内部干粉灭火剂1.2MPa至1.5MPa的额定工作压力，同时避免放置时底部磕碰造成的应力集中；瓶身中部设置两道环形加强筋，既提升瓶体整体抗形变能力，也能在手持操作时增加摩擦力，防止湿滑状态下脱手；顶部阀组集成了压力指示表、保险销、压把、喷管接口四个核心部件，压力指示表采用直观的三色分区设计，绿色区间代表压力正常可正常使用，红色区间代表压力不足需及时充装，黄色区间代表压力偏高需检测校验，保险销采用穿销式结构搭配铅封，能够避免日常误触触发喷射，压把采用杠杆式结构设计，操作时仅需拔出保险销后单手握持压把下压即可触发喷射，喷管采用耐低温耐高压的柔性材质设计，长度控制在400mm左右，能够让使用者在距离火源1.5m至2m的安全位置对准火焰根部喷射，避免距离过近造成灼烧伤害。设计过程中充分考虑了实际使用的人机工程逻辑，所有操作部件的尺寸都适配普通人手的操作幅度，压把的按压行程控制在30mm以内，按压力度控制在50N至70N区间，无需过大力量即可完成操作，适配不同年龄、不同力量水平的使用者操作需求。同时瓶身表面预留了足够的标识张贴区域，可清晰标注灭火剂类型、使用方法、有效期、充装提示等关键信息，避免紧急情况下使用者因操作不熟悉延误灭火时机。整体结构设计兼顾了耐压安全性、操作便捷性与放置适配性，既满足消防产品的结构强度要求，也贴合日常配置与应急使用的实际场景，能够为消防设施布局演示、产品结构教学、应急演练模拟等场景提供精准的三维结构支撑。
