立式生料粉磨工业设备结构设计

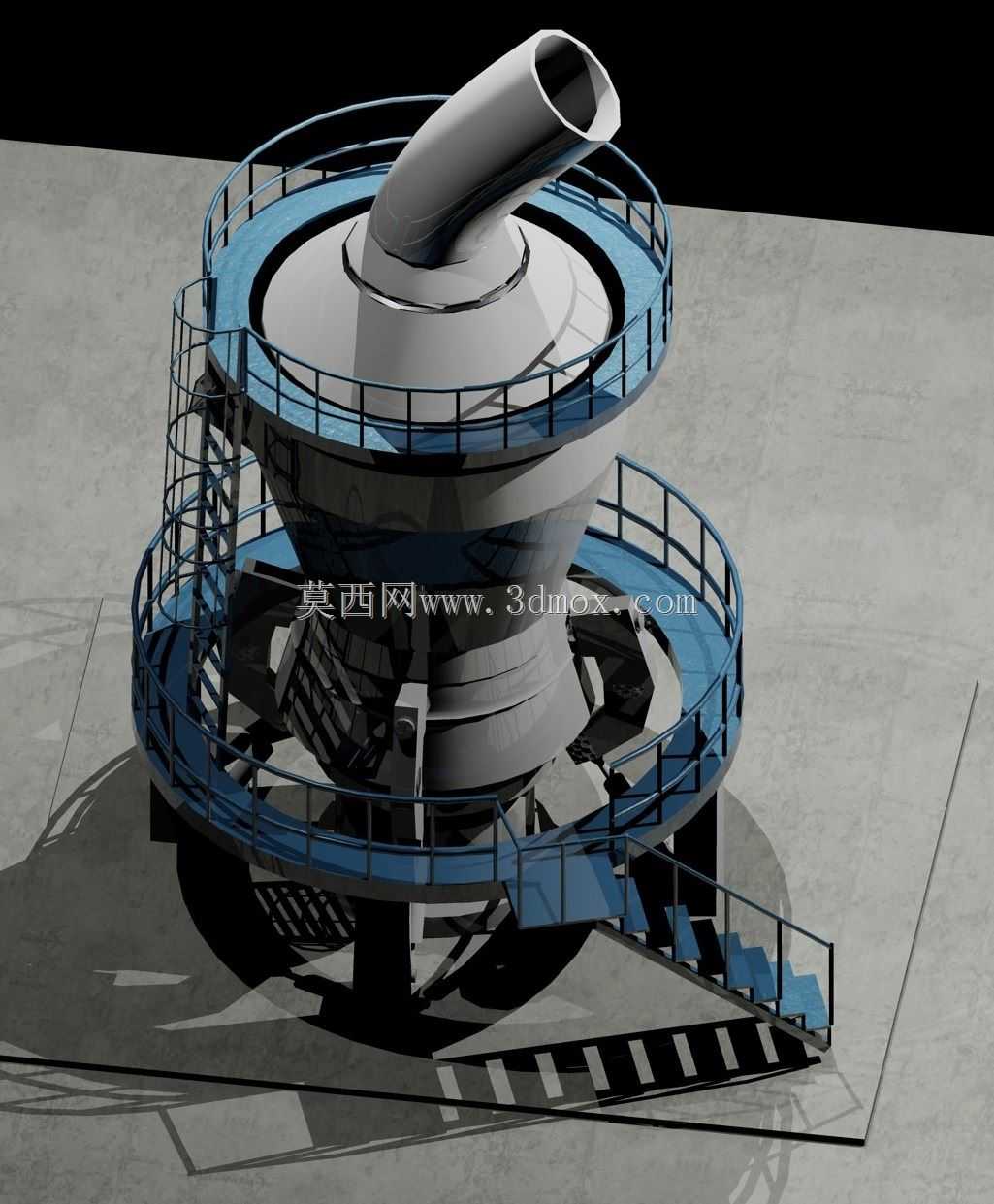

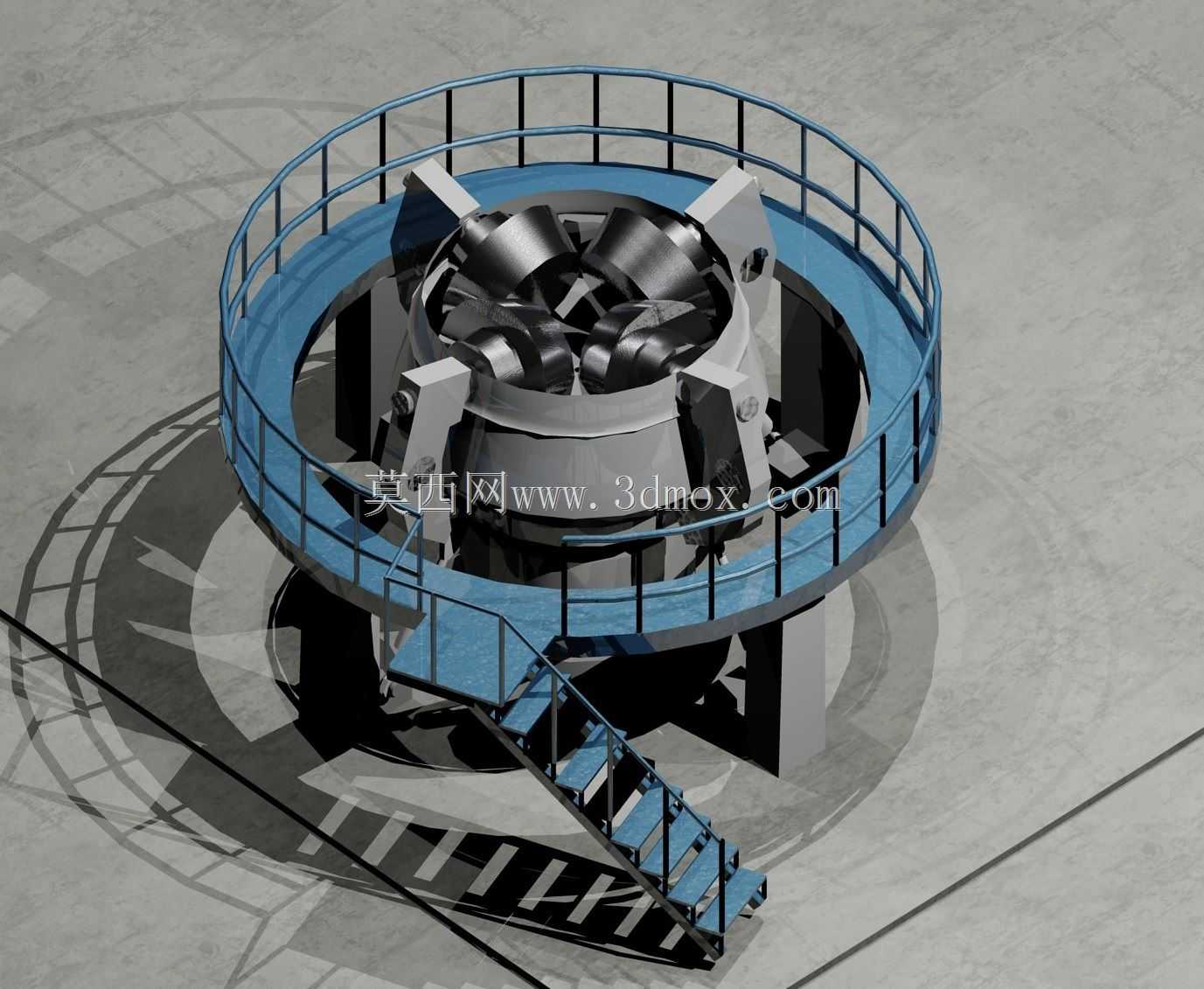

这款立式生料磨是建材、冶金、矿山等行业原料制备环节的核心重型粉磨设备，主要应用于水泥生产线生料制备工段，也可适配电力、化工行业的非金属矿石、工业固废等物料的粉磨加工场景，承担将块状原料研磨至符合后续生产工艺要求细度粉料的核心工序，是干法原料制备生产线中衔接破碎与均化、煅烧环节的关键装备。设备整体采用立式塔状结构布局，核心研磨腔体位于设备中下部，顶部设置倾斜布置的出料排风管道，可直接对接后续的选粉、收尘系统，减少物料输送环节的冗余管路设计。设备外围分层设置环形检修操作平台，搭配带安全护栏的斜向爬梯，平台预留足够的检修操作空间，可满足日常运维时人员巡检、易损件更换的操作需求，爬梯踏步采用防滑结构设计，适配工业厂区多粉尘的作业环境。从设计思路来看，这款生料磨采用料层粉磨的核心原理，相较于传统球磨设备，能够大幅降低粉磨工序的单位能耗，设备内部集成研磨、烘干、选粉、输送多重功能，可简化原料制备工段的工艺流程，减少配套设备的占地面积。设备的进料口设置于中下部腔体侧方，可直接对接上游破碎设备的出料输送装置，块状物料进入研磨腔体后，依靠磨辊与磨盘的相对挤压、碾磨作用完成粉磨，研磨后的粉料随上升气流进入顶部选粉区域，合格细度的粉料随气流从顶部出料管排出进入后续工序，不合格的粗料回落至研磨区域再次粉磨，形成闭环的粉磨作业流程。在安装边界设计上，设备底部设置多点承重支撑底座，可将设备运行时的动载荷均匀传递至土建基础，底座预留的安装孔位可适配不同工况的地脚螺栓固定需求，设备整体的径向尺寸充分考虑了厂房内的吊装、检修空间预留，顶部出料管的角度与接口尺寸可根据厂区管路布局做适配调整，设备分层平台的高度设置符合人体工程学要求，日常巡检时操作人员可便捷到达各个检测点位，观察设备运行状态、检查润滑系统工况。设备的外壳采用加厚耐磨钢板焊接成型，内部与物料接触的研磨区域铺设可更换的耐磨衬板，可延长设备整体的使用寿命，降低长期运行的维护成本，整体结构紧凑，集成度高，能够适配不同规模生产线的原料粉磨产能需求，在保障粉磨效率的同时，兼顾设备运行的稳定性与运维便捷性。
